Con Trượt HIWIN HGH65HA

Con trượt HIWIN HGH65HA thuộc dòng HG Series mặt bích nhỏ không cánh, tải trọng siêu nặng (Super Heavy Load), đạt tải trọng động danh định C = 277,8 kN và tải trọng tĩnh C0 = 420,17 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 90 mm x Chiều Rộng W = 126 mm x Chiều Dài L = 259,6 mm.

1. Giới Thiệu

Con Trượt HIWIN HGH65HA là dòng block con trượt vuông cỡ siêu lớn cao cấp do HIWIN (Đài Loan) sản xuất, thiết kế với 4 dãy bi thép tiếp xúc góc 45° (DF Layout) mang lại khả năng chịu tải trọng siêu nặng theo cả 4 hướng (nén, nâng, ngang trái/phải) và tự căn chỉnh vị trí linh hoạt.

Mã sản phẩm HGH65HA có cấu trúc block kéo dài tối đa (L1 = 203,6 mm), cung cấp diện tích tiếp xúc lớn nhất trong dòng HG Series, tối ưu hóa độ cứng vững chống uốn và chống lật Momen cực đại cho các hệ thống chuyển động tuyến tính siêu nặng trong máy phay giường CNC siêu lớn, trung tâm gia công kim loại nặng và thiết bị công nghiệp hạng nặng.

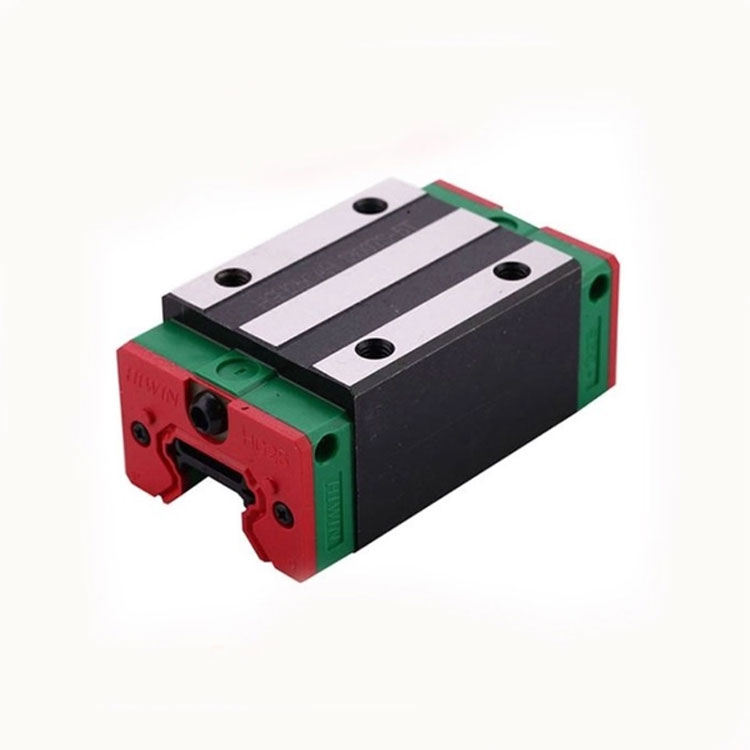

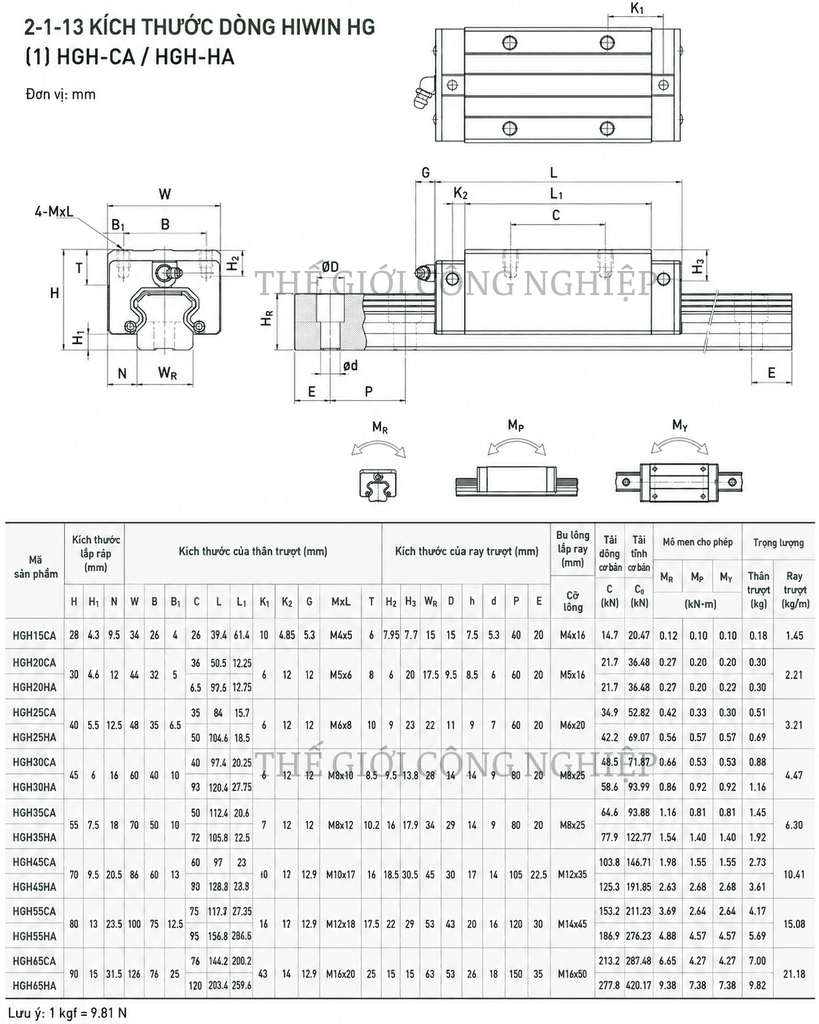

2. Bảng Thông Số Kỹ Thuật

3. Cấu Tạo

Block con trượt HIWIN HGH65HA bao gồm 6 thành phần cơ khí cốt lõi được gia công cơ khí chính xác:

• Thân Block thép hợp kim kéo dài (L1 = 203,6 mm): Thân block làm bằng thép đúc nguyên khối qua nhiệt luyện độ cứng cao, chiều dài rãnh bi kéo dài tối đa giúp phân bổ đều ứng suất tiếp xúc dưới tải trọng siêu lớn.
• Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Các viên bi thép chịu lực lớn tuần hoàn liên tục qua đầu chuyển hướng nhựa tổng hợp chịu mòn (End Cap), đảm bảo chuyển động trơn mượt không bị gián đoạn.
• Bố trí góc tiếp xúc 45° (DF Circular Arc Groove): 4 dãy bi tiếp xúc với rãnh ray HGR65 theo hình vòng cung tròn góc 45°, cân bằng lực chịu tải theo 4 hướng chính.
• Hệ thống làm kín kép (Dual-Lip Sealing): Trang bị phớt chặn bụi đầu (End Seal) và phớt chắn bụi dưới (Bottom Seal) ngăn triệt để mạt kim loại, phôi cắt và bụi bẩn xâm nhập rãnh bi.
• Khung định hình giữ bi (Ball Retainer): Giữ chặt dãy bi thép khi tháo rời block khỏi thanh ray, chống rơi vãi bi trong quá trình vận chuyển và lắp đặt.
• Hệ thống bôi trơn tập trung: Vú mỡ bôi trơn đầu block kết hợp đường dẫn mỡ nội bộ phân phối mỡ bôi trơn trực tiếp tới toàn bộ 4 dãy bi.

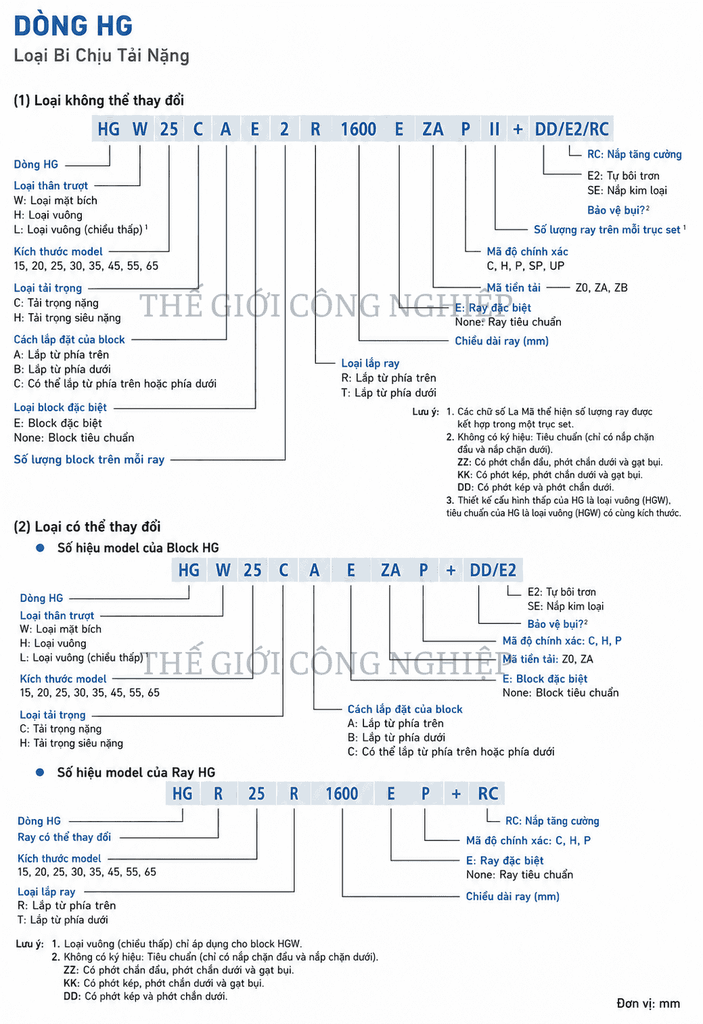

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGH65HA

Cấu trúc mã kỹ thuật HIWIN HGH65HA thể hiện đầy đủ các đặc tính cơ khí:

• HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
• H: Kiểu block vuông, lắp ráp cao (High Assembly Square Type).
• G: Kiểu bắt ốc từ trên xuống (Top Mounting).
• 65: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 63 mm, size 65).
• H: Cấp tải trọng siêu nặng (Super Heavy Load / Block kéo dài).
• A: Kiểu bắt ốc lỗ ren trực tiếp từ phía trên block.

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

• Khả năng chịu tải siêu nặng vượt trội: Đạt tải động 277,8 kN và tải tĩnh 420,17 kN, chịu lực va đập cực lớn trong môi trường gia công siêu nặng.
• Độ cứng vững chống lật Momen cực đại: Momen tĩnh MR đạt 9,38 kN-m, MP và MY đạt 7,38 kN-m, chống uốn lật tối đa.
• Độ chính xác vị trí và độ bền kéo dài: Giảm ma sát, vận chuyển mượt mà, kéo dài tuổi thọ vận hành trong các hệ thống công nghiệp lớn.

Ứng dụng công nghiệp phổ biến:

• Máy phay giường CNC siêu nặng, trung tâm gia công cổng trục khổ lớn, máy doạ lỗ cơ khí tải lớn.
• Máy cắt Laser / Plasma công suất cực cao khẩu độ nhịp lớn.
• Robot công nghiệp hạng nặng, máy ép thủy lực hàng trăm tấn, thiết bị nâng hạ công nghiệp siêu trọng.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

• Vú mỡ bôi trơn: Con trượt HGH65HA trang bị vú mỡ bôi trơn chuyên dụng.
• Định kỳ mỡ bôi trơn: Bơm mỡ bôi trơn gốc Lithium định kỳ sau mỗi 100 km - 500 km vận hành tùy theo tốc độ và môi trường gia công.
• Lưu ý lắp đặt: Vệ sinh sạch bề mặt thanh ray HGR65 trước khi trượt block vào; tuyệt đối không tháo khung nhựa giữ bi khi chưa trượt con trượt vào ray để tránh rơi bi thép.

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGH65HA khác gì so với HGH65CA?

Trả lời: HGH65HA là bản tải trọng siêu nặng (Super Heavy Load) với chiều dài block L = 259,6 mm, tải động C = 277,8 kN và tải tĩnh C0 = 420,17 kN. Trong khi HGH65CA là bản tải trọng nặng tiêu chuẩn với chiều dài L = 200,2 mm, tải động C = 213,2 kN và tải tĩnh C0 = 287,48 kN.

Q2: Con trượt HGH65HA dùng ray dẫn hướng nào?

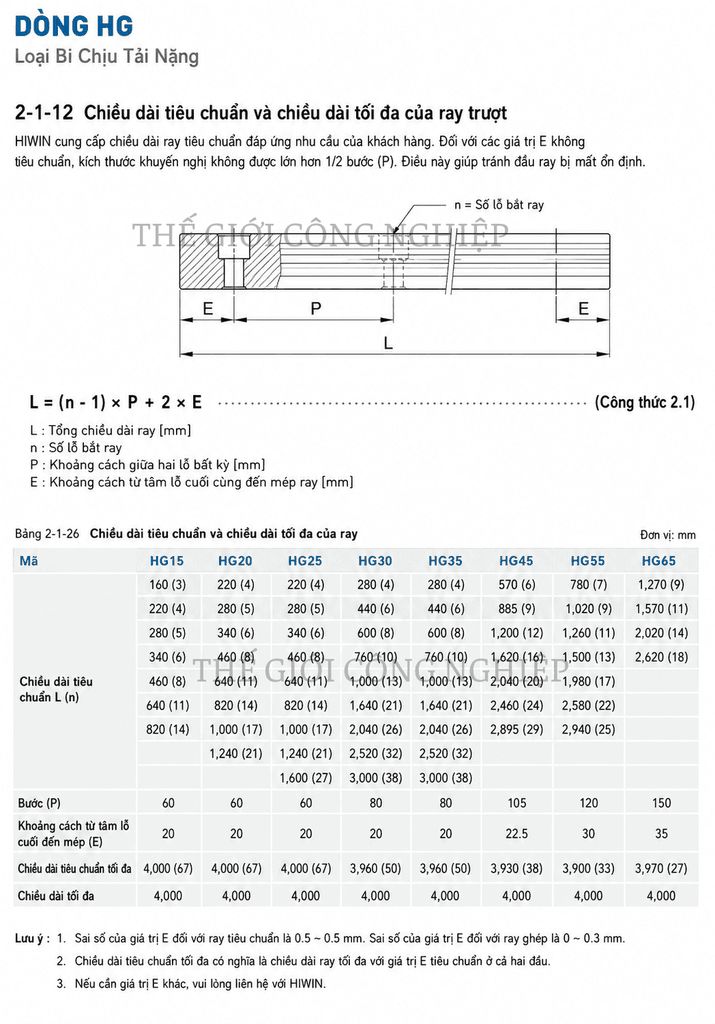

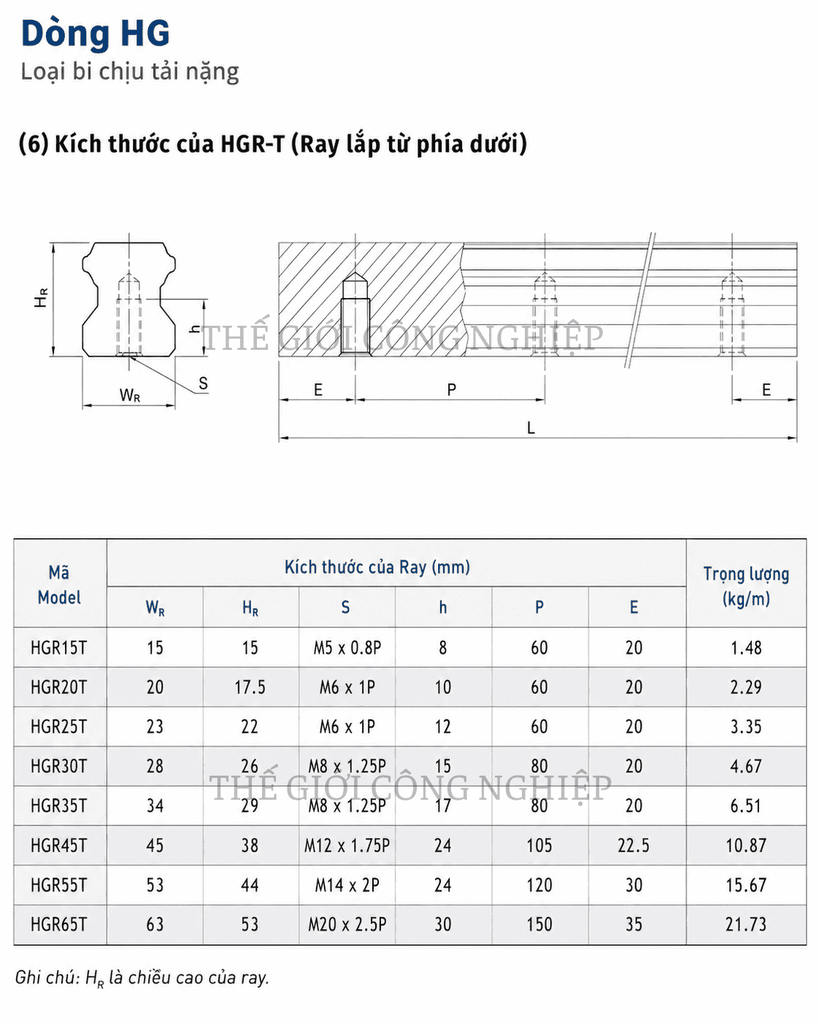

Trả lời: HGH65HA sử dụng tương thích hoàn hảo với thanh ray HIWIN HGR65 (chiều rộng ray WR = 63 mm, chiều cao HR = 53 mm, bước lỗ P = 150 mm).
