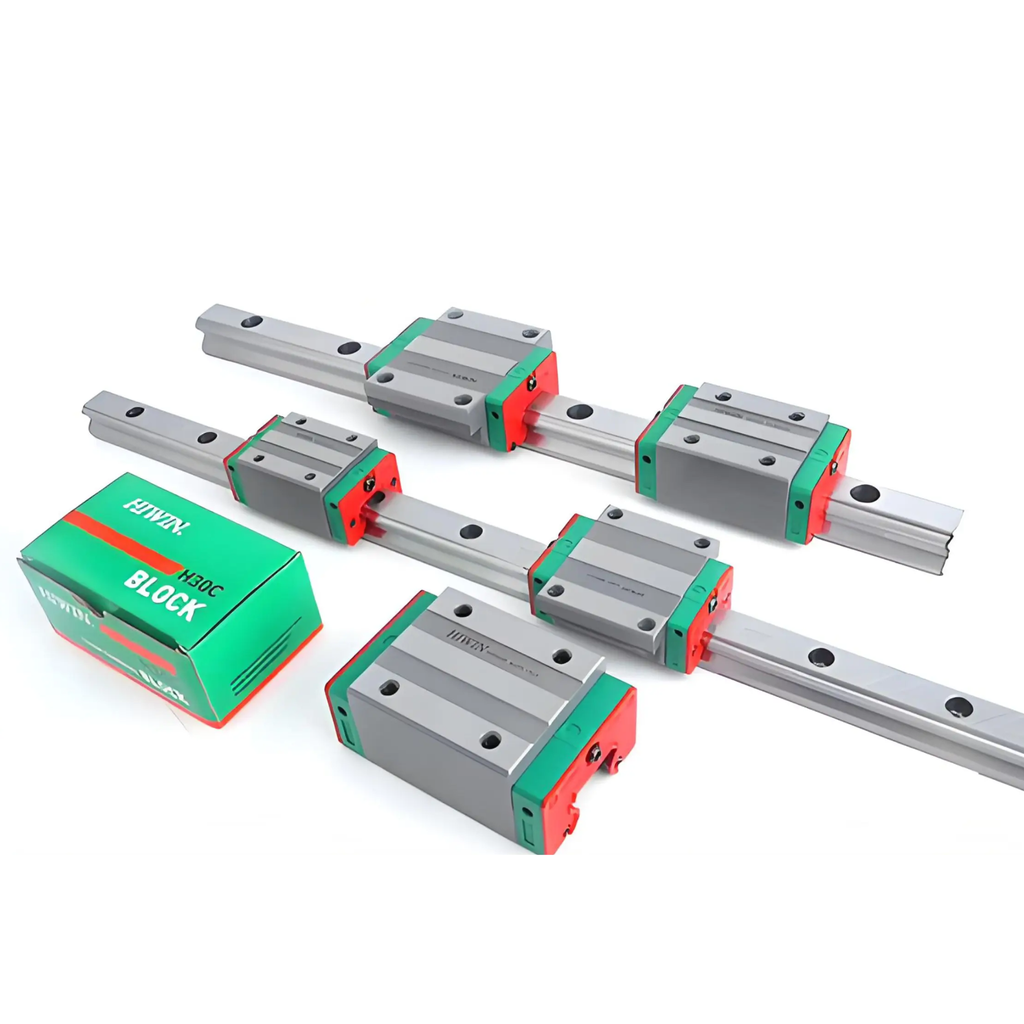

Con Trượt HIWIN EGW30SA

Giới thiệu

Con Trượt HIWIN EGW30SA là con trượt dẫn hướng tuyến tính thuộc dòng EG của HIWIN, được thiết kế dạng mặt bích với kết cấu nhỏ gọn, chiều cao thấp và hệ thống bi tuần hoàn. Sản phẩm có nhiệm vụ tạo chuyển động tịnh tiến chính xác, ổn định và êm cho các cơ cấu máy.

Với thiết kế phù hợp cho các hệ thống tự động hóa, máy công nghiệp và thiết bị cần chuyển động tuyến tính, HIWIN EGW30SA giúp giảm ma sát, hỗ trợ nâng cao độ chính xác chuyển động và duy trì khả năng vận hành ổn định trong thời gian dài.

Đặc điểm nổi bật

• Thiết kế dạng mặt bích, thuận tiện lắp đặt với bàn máy và các cơ cấu chuyển động.

• Kết cấu nhỏ gọn, chiều cao thấp, giúp tiết kiệm không gian lắp đặt.

• Sử dụng hệ thống bi tuần hoàn, tạo chuyển động lăn với ma sát thấp.

• Khả năng chịu tải theo nhiều hướng, phù hợp với các cơ cấu máy có tải trọng tác động đa chiều.

• Chuyển động ổn định, độ rung thấp khi được lắp đặt và căn chỉnh đúng kỹ thuật.

• Hỗ trợ duy trì độ chính xác và độ lặp lại của chuyển động tuyến tính.

• Thiết kế phù hợp với các hệ thống cần chuyển động liên tục và tốc độ cao.

• Có thể kết hợp với ray dẫn hướng tuyến tính HIWIN tương thích để tạo thành hệ thống dẫn hướng hoàn chỉnh.

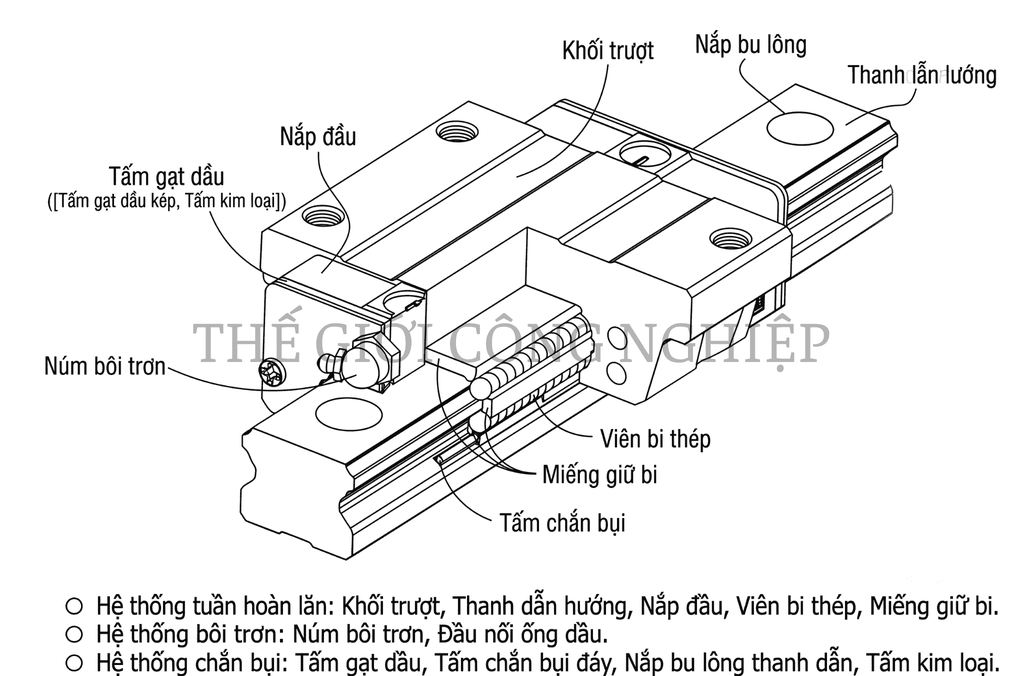

 Cấu tạo

Con Trượt HIWIN EGW30SA được cấu tạo từ nhiều bộ phận phối hợp để tạo nên chuyển động tuyến tính chính xác:

• Thân con trượt: Thân con trượt là bộ phận chịu lực chính, được gia công chính xác và có các vị trí lắp đặt để liên kết với bàn máy hoặc bộ phận chuyển động.
• Hệ thống bi: Các viên bi thép được bố trí trong các rãnh lăn giữa con trượt và ray. Bi đảm nhiệm vai trò truyền tải và tạo chuyển động lăn, giúp giảm ma sát trong quá trình vận hành.
• Rãnh lăn: Rãnh lăn trên con trượt và ray được thiết kế để dẫn hướng các viên bi di chuyển ổn định, giúp con trượt chuyển động chính xác theo phương tuyến tính.
• Đường hồi bi: Sau khi đi qua vùng chịu tải, các viên bi được dẫn qua đường hồi để quay trở lại vị trí ban đầu. Quá trình này tạo thành một vòng tuần hoàn liên tục.
• Bộ phận giữ bi và làm kín: Bộ phận giữ bi giúp duy trì vị trí của các viên bi, trong khi bộ phận làm kín hỗ trợ hạn chế bụi bẩn, tạp chất xâm nhập vào khu vực làm việc và giúp duy trì chất bôi trơn.

Nguyên lý hoạt động

Con Trượt HIWIN EGW30SA hoạt động dựa trên nguyên lý chuyển động lăn của các viên bi giữa con trượt và ray dẫn hướng.

Khi động cơ hoặc cơ cấu truyền động tạo lực kéo, thân con trượt di chuyển dọc theo ray. Trong quá trình này, các viên bi nằm giữa rãnh của con trượt và ray sẽ lăn theo hướng chuyển động thay vì trượt trực tiếp.

Các viên bi chịu tải truyền lực giữa con trượt và ray, đồng thời giúp giảm ma sát. Khi hoàn thành hành trình trong vùng chịu tải, bi được dẫn qua đường hồi và quay trở lại vùng tiếp xúc để tiếp tục chu kỳ tuần hoàn.

Nhờ nguyên lý này, HIWIN EGW30SA có thể tạo chuyển động tuyến tính liên tục, ổn định và chính xác khi được kết hợp với ray dẫn hướng phù hợp.

Thông số kỹ thuật

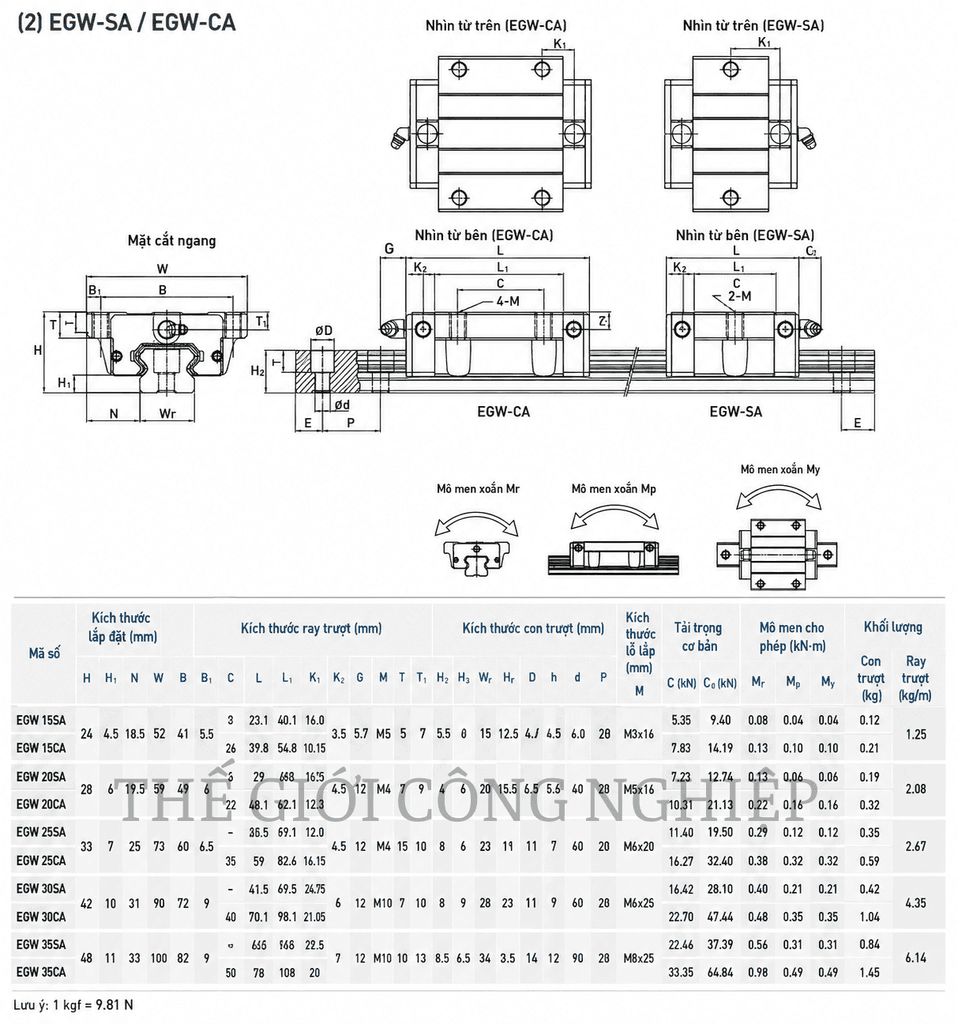

Thống số kích thước Con Trượt  HIWIN EGW30SA

Giải thích các thông số ký hiệu Con Trượt  HIWIN EGW30SA

Thông số của đường ray Con Trượt  HIWIN EGW30SA

 Công dụng

Con Trượt HIWIN EGW30SA được sử dụng rộng rãi trong các hệ thống cần chuyển động tuyến tính chính xác và ổn định, chẳng hạn:

• Máy tự động hóa công nghiệp.

• Máy lắp ráp tự động.

• Máy gia công và thiết bị cơ khí.

• Bàn trượt và cơ cấu định vị.

• Thiết bị vận chuyển tuyến tính.

• Máy kiểm tra, đo lường.

• Thiết bị sản xuất linh kiện điện tử.

• Máy đóng gói và dây chuyền sản xuất.

• Cơ cấu chuyển động của robot công nghiệp.

• Các hệ thống máy cần tối ưu không gian lắp đặt.

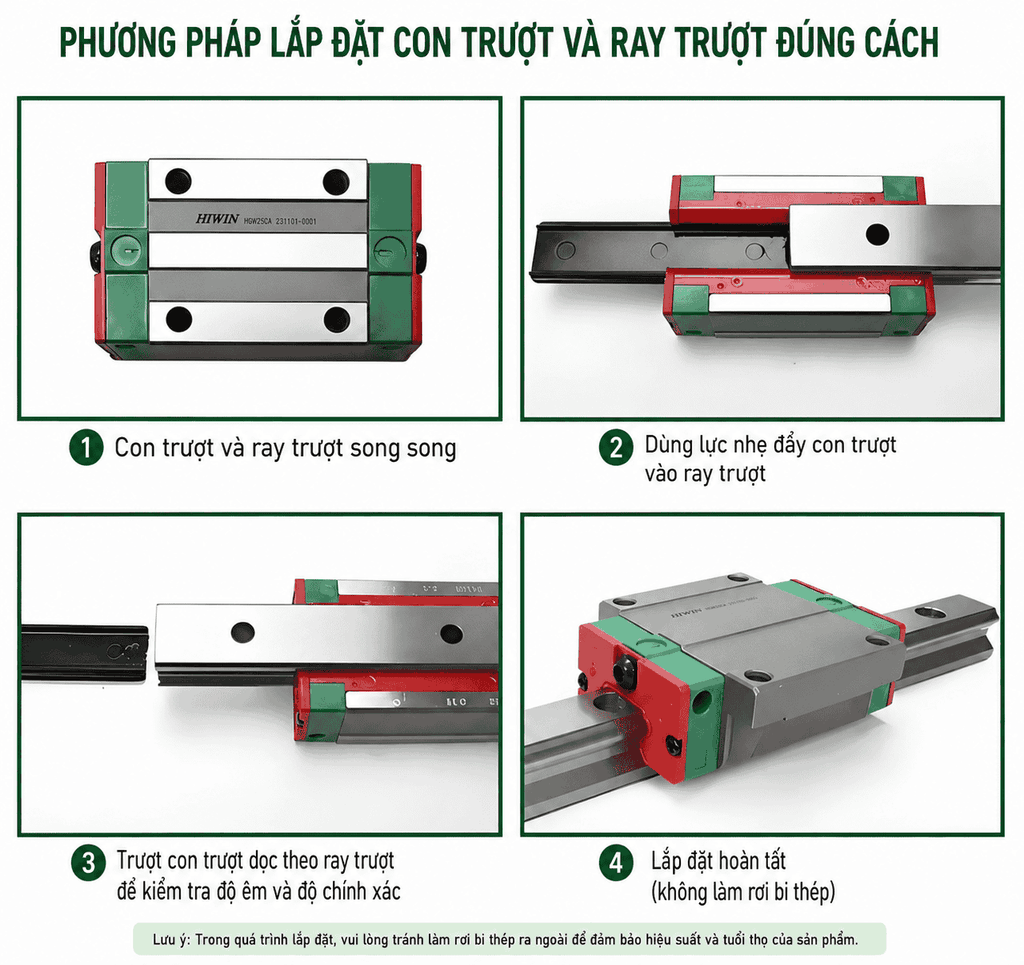

Cách dùng

Cam kết

• Hàng HIWIN chính hãng, đúng model EGW30SA.

• Sản phẩm đúng chủng loại, đúng mã hàng theo đơn đặt hàng.

• Kiểm tra sản phẩm trước khi giao.

• Cung cấp hóa đơn VAT đầy đủ theo quy định.

• Hỗ trợ cung cấp chứng từ nguồn gốc, xuất xứ và chứng từ liên quan theo yêu cầu của khách hàng và từng đơn hàng.

• Tư vấn lựa chọn con trượt và ray dẫn hướng phù hợp với thiết bị.

• Hỗ trợ tư vấn kỹ thuật trong quá trình lắp đặt và sử dụng.

• Đóng gói cẩn thận, đảm bảo an toàn trong quá trình vận chuyển.

• Thực hiện chính sách bảo hành và hỗ trợ sau bán hàng theo quy định.
