Con Trượt  HIWIN RGW65HC

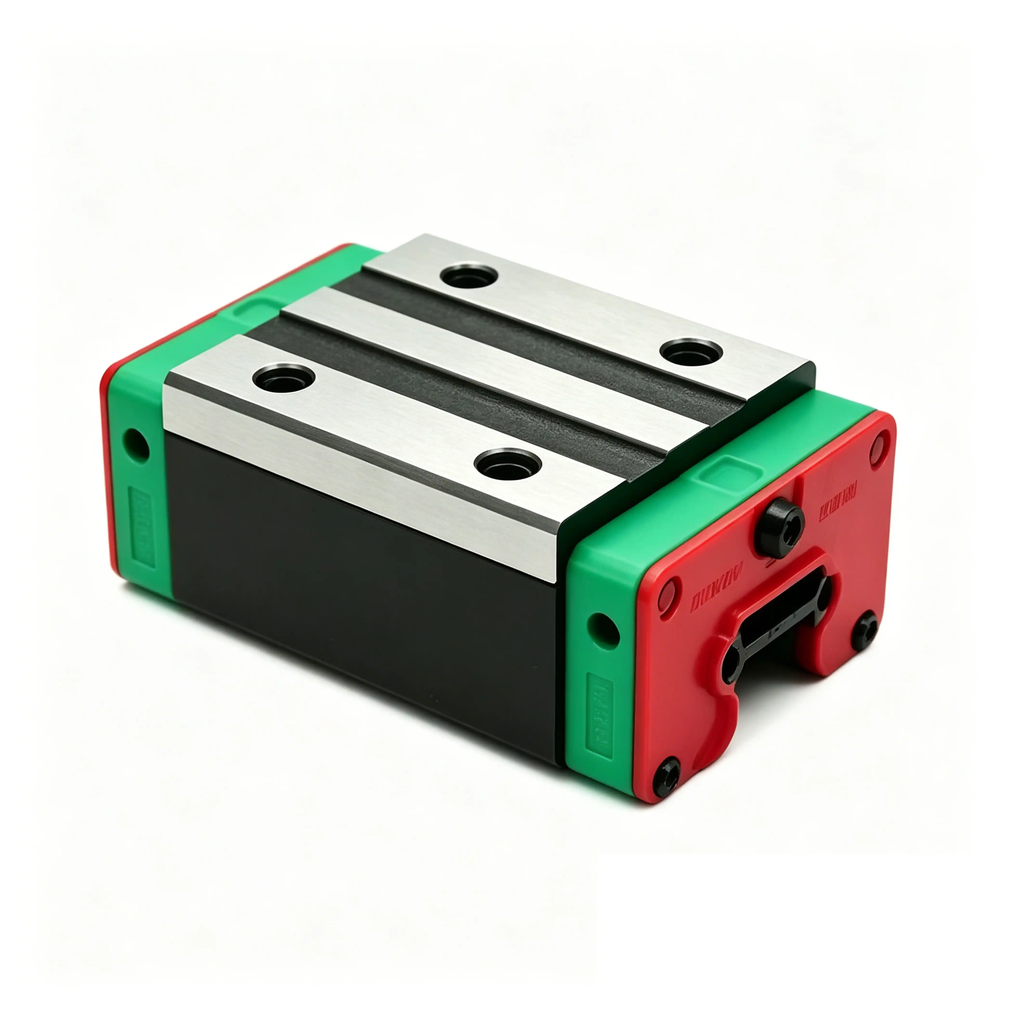

Con Trượt HIWIN RGW65HC là dòng con trượt dẫn hướng tuyến tính con lăn dạng mặt bích cao cấp nhất thuộc chuỗi HIWIN RG Series (Block dạng mặt bích siêu tải nặng HC - Gá bắt từ trên xuống hoặc từ dưới lên) chính hãng HIWIN Đài Loan. Với thiết kế sử dụng các con lăn hình trụ (Roller) xếp 4 hàng góc tiếp xúc 45° thay cho bi cầu thông thường, sản phẩm mang lại độ cứng vững cơ học tối thượng, biến dạng dẻo cực thấp cùng khả năng chịu tải trọng động danh định C = 275,0kN (275.000 N) và tải trọng tĩnh C0 = 571,0kN (571.000 N). Đây là giải pháp linh kiện cơ khí chính xác hàng đầu cho các dòng máy công cụ CNC siêu nặng, máy phay giường cỡ lớn, máy mài chính xác, máy cắt cơ khí hạng nặng và các hệ thống tự động hóa B2B đòi hỏi khả năng triệt tiêu rung động và chịu lực momen xoắn cực lớn.

1. Ưu Điểm Nổi Bật

• Kết Cấu Con Lăn Hình Trụ Siêu Cứng Vững: Sử dụng các con lăn hình trụ có diện tích tiếp xúc đường (Line Contact) thay cho tiếp xúc điểm (Point Contact) của bi cầu, giúp tăng độ cứng vững cơ học lên gấp nhiều lần và giảm thiểu tối đa biến dạng đàn hồi dưới tải trọng siêu nặng.
• Tải Trọng Chịu Lực Cực Khủng Nhất Ở Kích Thước 65: Đạt tải trọng động danh định C = 275,0kN (275.000 N) và tải trọng tĩnh C0 = 571,0kN (571.000 N) – cao hơn 1.22 lần về tải tĩnh so with dòng con trượt bi cầu siêu tải cùng kích thước HGW65HC (C0 = 466,82kN), và cao hơn 1.43 lần về tải tĩnh so với bản RGW65CC (C0 = 398,0kN).

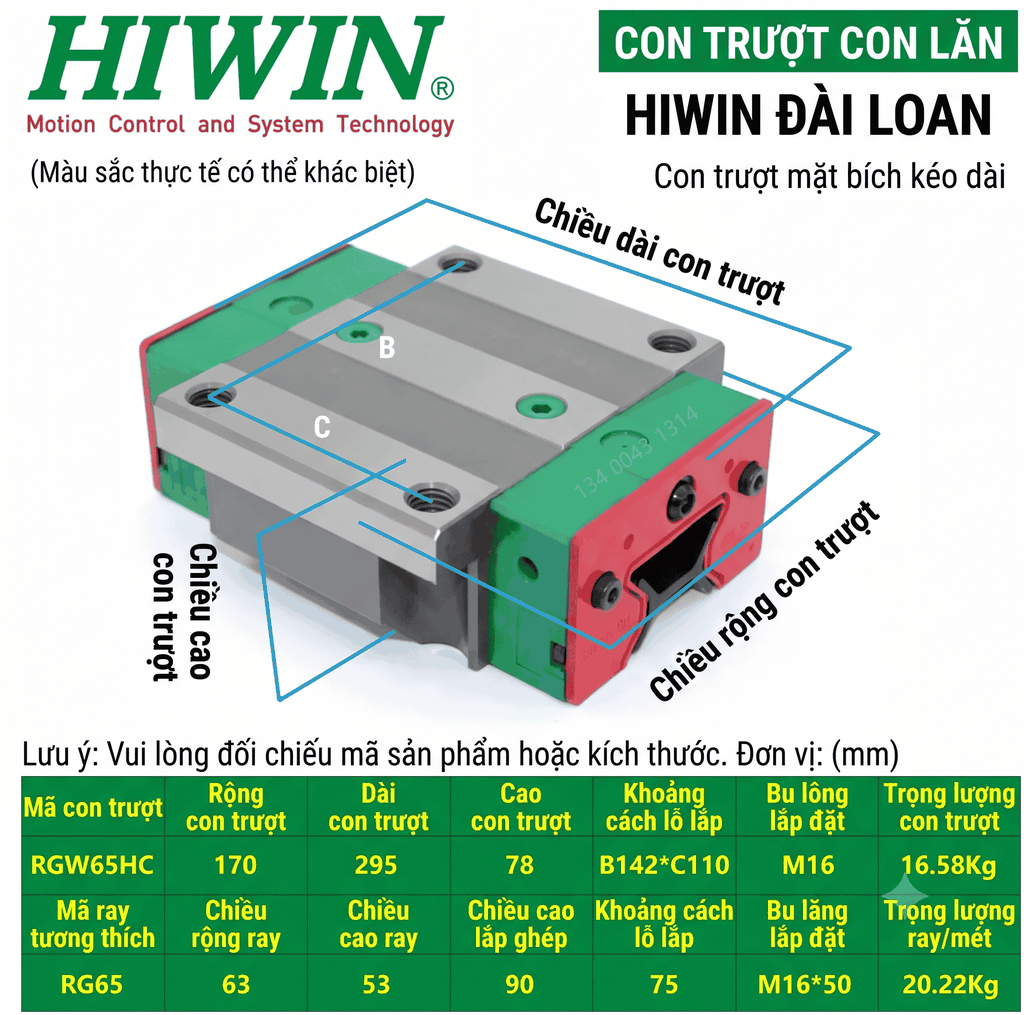

• Thiết Kế Block Dạng Mặt Bích Gá Bắt Đa Hướng (Dạng HC): Chiều cao lắp đặt tổng H = 90mm, chiều rộng mặt bích W = 170mm và chiều dài tổng block L = 272,2mm với 6 lỗ ren M16 (khoảng cách tâm lỗ C = 110mm, C1 = 82mm, B = 140mm), cho phép gá bắt bu-lông linh hoạt từ trên xuống hoặc từ dưới lên.
• Góc Tiếp Xúc 45° Chịu Tải Đa Hướng Cân Bằng: 4 hàng con lăn tuần hoàn xếp ở góc tiếp xúc 45° chịu lực đều theo cả 4 hướng: hướng nén vuông góc, hướng kéo ngược và hai hướng lực ngang hông.
• Momen Tĩnh Kháng Lật Siêu Khủng: Momen tĩnh cho phép đạt MR = 22,55kN-m (22.550 N-m), MP = 22,37kN-m (22.370 N-m) và MY = 22,37kN-m (22.370 N-m), đảm bảo cụm trục máy di chuyển ổn định tuyệt đối không bị nghiêng lệch dưới tải cắt cực mạnh.

2. Bảng Thông Số Kỹ Thuật

3. Phân Tích Ý Nghĩa Thông Số Ký Hiệu HIWIN RGW65HC

• R: Ký hiệu dòng con trượt tuyến tính dạng con lăn siêu cứng vững của HIWIN.
• G: Ký hiệu thiết kế rãnh con lăn chuẩn tĩnh và động cao cấp.
• W: Dạng block mặt bích (Flange Type), rộng W = 170mm.
• 65: Kích thước danh định con trượt và thanh ray (Kích thước 65), tương thích với thanh ray trượt RGR65 (rộng 63mm, cao 53mm).
• H: Cấp tải trọng siêu nặng (Super Heavy Load, Thân block dài L1 = 203mm, tổng chiều dài 272,2mm).
• C: Dạng gá bắt bu-lông linh hoạt từ trên xuống hoặc từ dưới lên (Top or Bottom Mounting).

4. Ứng Dụng Thực Tế

Con Trượt HIWIN RGW65HC chuyên dùng trong các hệ thống máy móc cơ khí chính xác siêu nặng và dây chuyền sản xuất tự động B2B đòi hỏi độ cứng vững, khả năng chịu tải vượt trội và bề mặt gá siêu rộng:

• Máy công cụ CNC & Trục máy tự động hóa siêu nặng: Các trục gia công cỡ lớn cần bề mặt gá bích rộng để lắp ráp các cụm gá kẹp, bàn máy hoặc khung máy siêu nặng.
• Máy phay giường & Máy mài tròn siêu lớn: Duy trì độ phẳng mặt mài siêu mịn nhờ đặc tính triệt tiêu độ rơ đàn hồi của con lăn.
• Máy cắt cơ khí & Thiết bị chấn đột dập hạng nặng: Chịu lực va đập và rung chấn cực mạnh trong chu kỳ vận hành liên tục.
• Bàn thao tác Robot siêu trọng & Thiết bị kiểm tra tự động: Đảm bảo an toàn tuyệt đối và độ định vị lặp lại chuẩn xác dưới lực chấn động cực lớn.

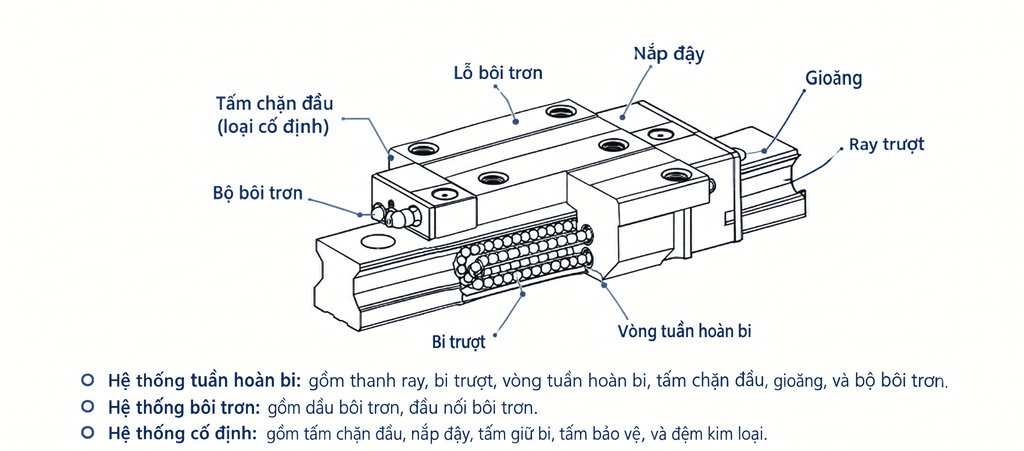

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN RGW65HC vận hành dựa trên nguyên lý ma sát lăn 4 hàng con lăn hình trụ khép kín:

• Thân Block Thép Tinh Luyện Nhiệt Luyện Cao Cấp: Thân block làm bằng thép hợp kim đặc biệt gia công mài chính xác rãnh chạy con lăn, thiết kế dạng bích rộng kéo dài (L1 = 203mm) giúp tối đa hóa số lượng con lăn chịu tải.
• Chuỗi Con Lăn Hình Trụ Tuần Hoàn: Các con lăn hình trụ được chế tạo với độ chính xác vi mô, tiếp xúc đường với rãnh ray giúp phân bổ ứng suất tải rộng hơn nhiều so với bi cầu.
• Cụm Đầu Tuần Hoàn Nhựa & Miếng Giữ Con Lăn: Định hướng dòng con lăn chuyển động mượt mà, ngăn ngừa con lăn bị xô lệch hoặc rơi ra ngoài khi tháo block khỏi thanh ray.
• Hệ Thống Phớt Chắn Bụi Đa Tầng: Phớt làm kín hai đầu kết hợp phớt gạt bụi dưới đáy bảo vệ tuyệt đối rãnh chạy khỏi phôi kim loại, bụi mài và dung dịch tưới nguội.
• Cụm Bôi Trơn Vú Mỡ M6x0.75P: Cung cấp mỡ bôi trơn trực tiếp vào các đường con lăn tuần hoàn, giảm ma sát và kéo dài tuổi thọ vận hành.

6. Hướng Dẫn Lắp Đặt & Bảo Dưỡng Chuẩn Kỹ Thuật

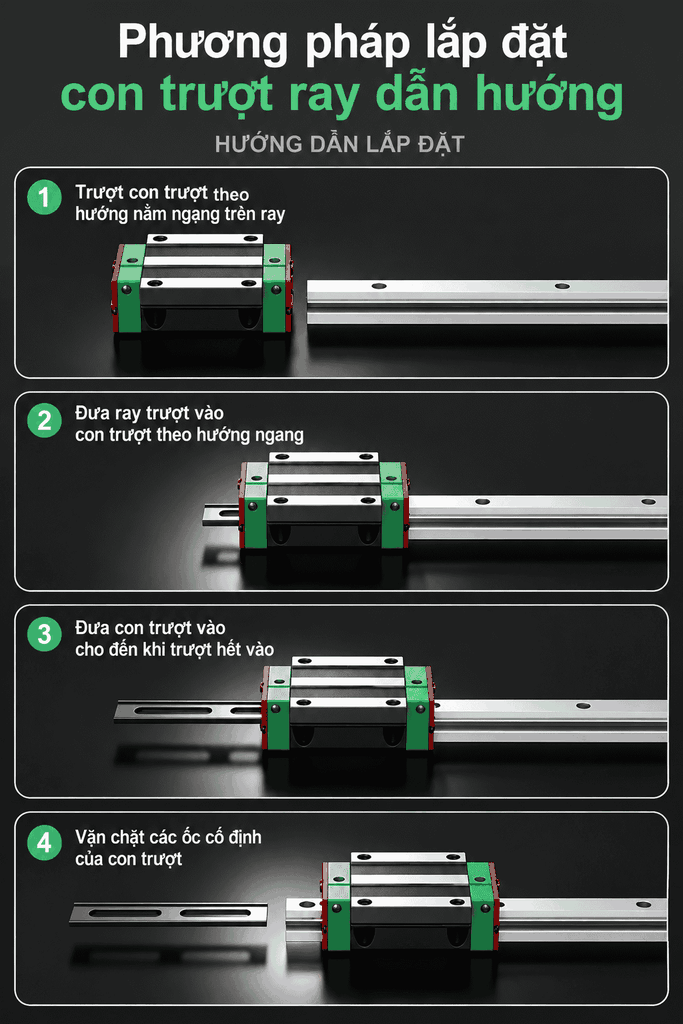

1. Quy Trình Lắp Đặt Con Trượt Vào Ray RGR65:
   • Làm sạch bề mặt gá lắp và thanh ray RGR65.
   • Sử dụng thanh gá nhựa bảo vệ khi trượt con trượt RGW65HC sang thanh ray để đảm bảo con lăn không bị xô lệch.
   • Siết 6 bu-lông ren M16 gá mặt bích theo lực siết quy định đối với vật liệu đế gá.
2. Chế Độ Bôi Trơn Mỡ Định Kỳ:
   • Bơm mỡ bôi trơn gốc Lithium qua vú mỡ M6 định kỳ sau mỗi 100km - 200km hành trình hoặc 3 - 6 tháng vận hành thực tế.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN RGW65HC khác gì so với con trượt RGW65CC?
  RGW65HC là bản siêu tải trọng nặng (Super Heavy Load) có chiều dài block 272,2mm (thân block L1 = 203mm), tải trọng tĩnh C0 = 571,0kN. Còn RGW65CC là bản tải nặng standard có chiều dài block 216,2mm (thân block L1 = 147mm), tải trọng tĩnh C0 = 398,0kN.
• Con trượt HIWIN RGW65HC khác gì so với con trượt bi cầu HGW65HC?
  RGW65HC sử dụng con lăn hình trụ cho độ cứng vững và tải trọng tĩnh cao hơn hẳn (571,0kN so với 466,82kN) so với HGW65HC dùng bi cầu. RGW65HC có chiều dài block 272,2mm (HGW65HC là 258,2mm).
• Con trượt RGW65HC khác gì so với RGH65HA?
  RGW65HC là dòng con lăn dạng mặt bích rộng (W = 170mm, H = 90mm). Còn RGH65HA là dòng con lăn dạng block vuông cao (W = 126mm, H = 90mm).
• Mã RGW65HC sử dụng bu-lông gá bắt kích thước bao nhiêu?
  Gá block mặt bích sử dụng 6 bu-lông ren M16 (độ sâu ren 20mm) bắt từ trên xuống hoặc từ dưới lên với khoảng cách tâm lỗ C = 110mm, C1 = 82mm, B = 140mm. Thanh ray trượt RGR65 bắt bằng bu-lông lục giác chìm M16x50mm (bước lỗ ray P = 75mm).
• Tải trọng danh định của con trượt RGW65HC đạt bao nhiêu?
  Đạt tải trọng động danh định C = 275,0kN (275.000 N) và tải trọng tĩnh C0 = 571,0kN (571.000 N).
