Con Trượt  HIWIN EGH35SA

1. Giới thiệu

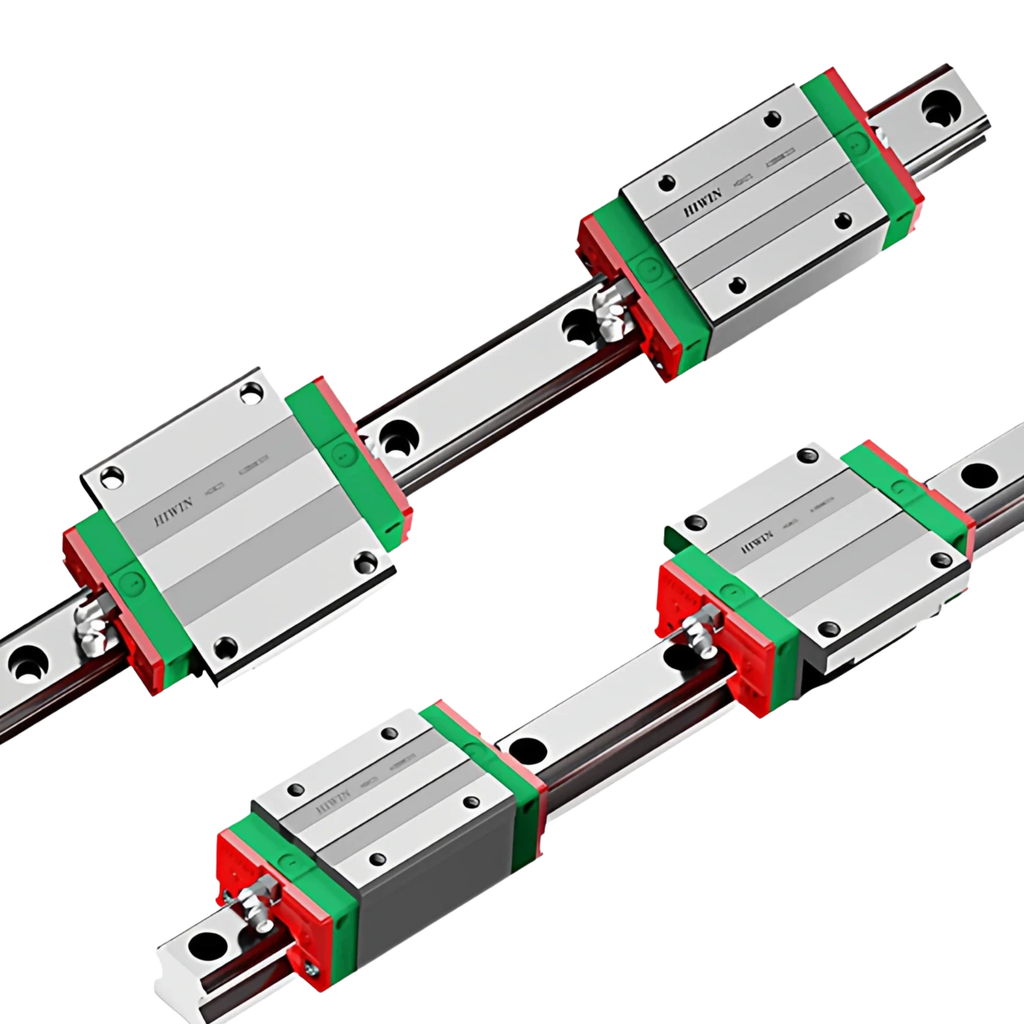

Con trượt HIWIN EGH35SA là con trượt dẫn hướng tuyến tính thuộc dòng EG Series của HIWIN, được thiết kế để kết hợp với ray dẫn hướng tương ứng, tạo thành cơ cấu chuyển động tịnh tiến chính xác, ổn định và êm ái. Sản phẩm sử dụng các phần tử lăn tuần hoàn giữa con trượt và ray, giúp giảm ma sát và hỗ trợ chuyển động với độ chính xác cao. HIWIN cho biết dòng EG có thiết kế chiều cao thấp, khả năng chịu tải tốt, độ cứng cao và phù hợp với các máy tự động hóa hoặc những hệ thống bị giới hạn không gian lắp đặt.

2. Đặc điểm nổi bật của Con Trượt HIWIN EGH35SA

• Thiết kế thấp và nhỏ gọn: phù hợp với các thiết bị cần tối ưu chiều cao lắp đặt.
• Kết cấu chắc chắn: hỗ trợ khả năng chịu tải và duy trì độ ổn định trong quá trình vận hành.
• Sử dụng phần tử lăn tuần hoàn: giúp giảm ma sát và tạo chuyển động tuyến tính mượt mà.
• Khả năng chịu tải tốt: tải trọng động cơ bản đạt 22,66 kN, tải trọng tĩnh cơ bản đạt 37,38 kN theo catalogue HIWIN.
• Độ cứng và độ chính xác cao: thích hợp cho các cơ cấu cần chuyển động tuyến tính ổn định.
• Khả năng tự điều chỉnh: dòng EG được HIWIN thiết kế với khả năng hấp thụ một phần sai số lắp đặt.
• Phù hợp với máy tốc độ cao và tự động hóa: chiều cao lắp ráp thấp và chiều dài con trượt tương đối ngắn giúp dòng EG phù hợp với các hệ thống cần tiết kiệm không gian.

3. Cấu tạo Con Trượt HIWIN EGH35SA

Con trượt HIWIN EGH35SA được cấu tạo từ nhiều bộ phận cơ khí chính xác phối hợp với ray dẫn hướng để tạo ra chuyển động tuyến tính ổn định.

Thân con trượt: Thân con trượt là bộ phận chịu lực chính, được thiết kế để liên kết với bàn máy hoặc cơ cấu chuyển động. EGH35SA có chiều rộng 70 mm, chiều cao 48 mm và chiều dài 75 mm.

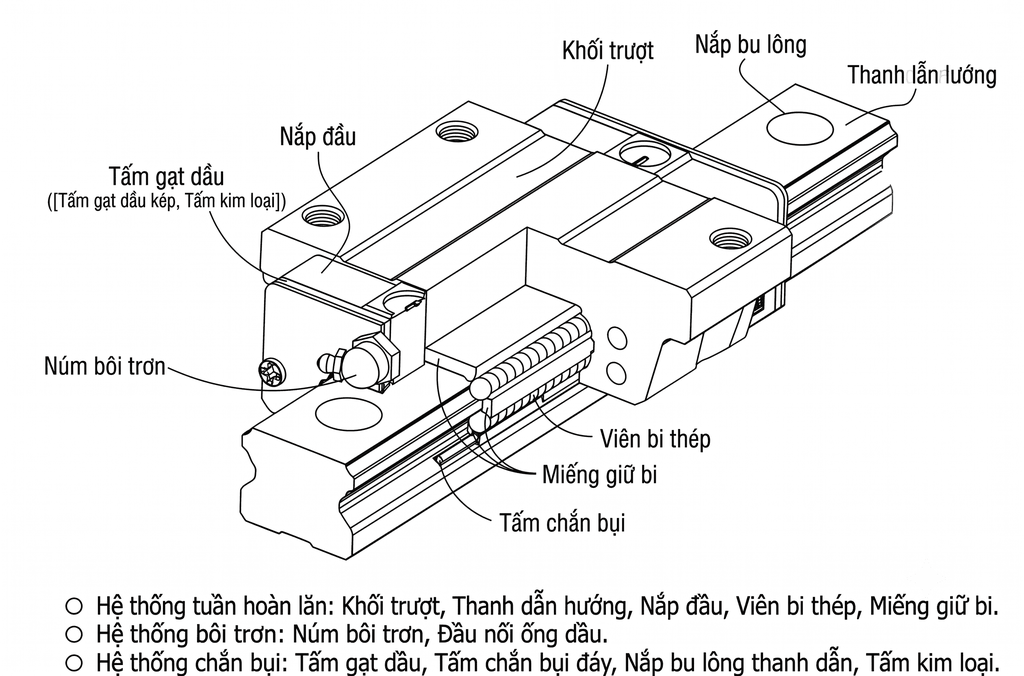

Hệ thống bi tuần hoàn: Các viên bi thép được bố trí giữa con trượt và ray dẫn hướng. Khi con trượt di chuyển, bi lăn trên rãnh dẫn hướng thay vì tạo ra ma sát trượt trực tiếp, từ đó giảm lực cản và hỗ trợ chuyển động êm ái.

Rãnh dẫn bi: Rãnh dẫn bi được gia công chính xác để định hướng đường chạy của các viên bi. Bộ phận này giúp duy trì sự tiếp xúc ổn định giữa phần tử lăn, con trượt và ray.

Cơ cấu hồi bi: Sau khi đi qua vùng chịu tải, các viên bi được dẫn qua đường hồi để quay trở lại vị trí ban đầu. Quá trình này tạo thành vòng tuần hoàn liên tục trong suốt hành trình chuyển động.

Phớt bảo vệ: Phớt ở hai đầu con trượt giúp hạn chế bụi bẩn, mạt kim loại và tạp chất xâm nhập vào khu vực làm việc, góp phần bảo vệ hệ thống dẫn hướng.

Vị trí bôi trơn: Con trượt được thiết kế để cung cấp chất bôi trơn phù hợp, giúp duy trì chuyển động ổn định và hạn chế ma sát, mài mòn trong quá trình sử dụng.

4. Nguyên lý hoạt động

Con trượt HIWIN EGH35SA hoạt động dựa trên nguyên lý phần tử lăn tuần hoàn giữa con trượt và ray dẫn hướng.

Khi bàn máy hoặc cơ cấu được gắn lên con trượt và tác động lực theo phương tuyến tính, thân con trượt sẽ di chuyển dọc theo ray. Trong quá trình đó, các viên bi thép nằm giữa con trượt và ray thực hiện chuyển động lăn trên các rãnh dẫn hướng.

Nhờ chuyển động lăn, ma sát được giảm đáng kể so với cơ cấu trượt thông thường. Khi các viên bi đi hết vùng chịu tải, chúng được dẫn qua cơ cấu hồi bi và quay trở lại đường chạy để tiếp tục một chu kỳ mới.

Quá trình tuần hoàn liên tục này giúp EGH35SA duy trì chuyển động ổn định, giảm lực cản và hỗ trợ hệ thống đạt độ chính xác cao. HIWIN mô tả dòng dẫn hướng EG là dòng có khả năng chịu tải theo bốn hướng và có khả năng tự điều chỉnh để hấp thụ sai số lắp đặt.

5. Thông số kỹ thuật

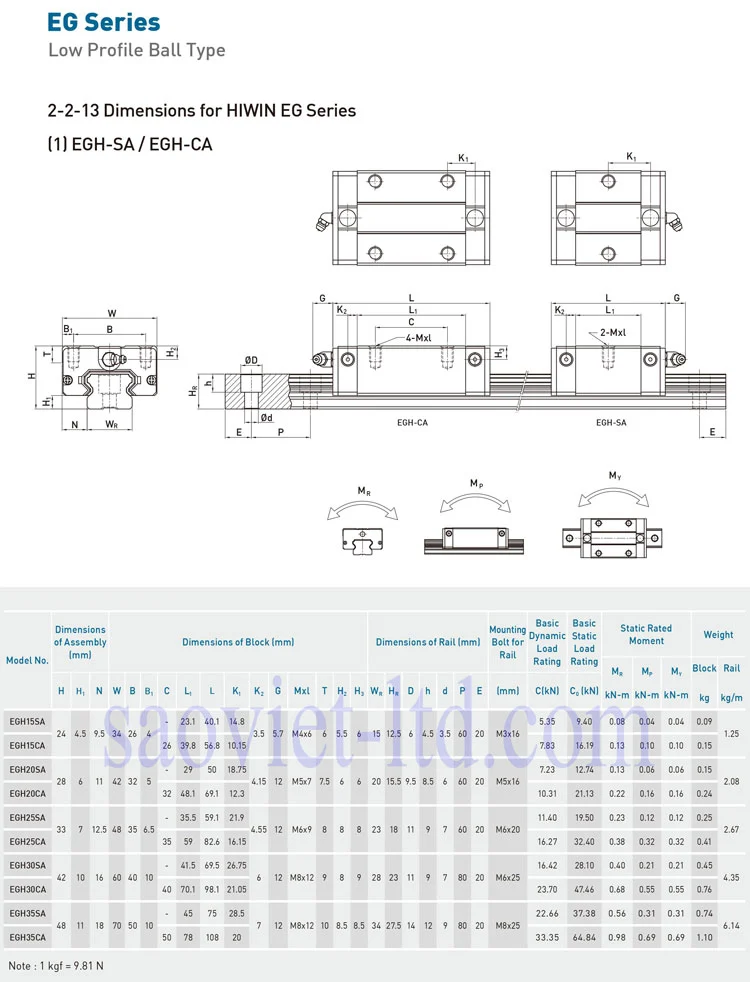

Thông số kích thước của Con Trượt  HIWIN EGH35SA

Giải thích các thông số ký hiệu Con Trượt  HIWIN EGH35SA

Thông số của đường ray Con Trượt  HIWIN EGH35SA

6. Công dụng

Con trượt HIWIN EGH35SA được sử dụng để dẫn hướng và hỗ trợ chuyển động tịnh tiến trong nhiều loại máy móc, thiết bị công nghiệp như:

• Máy CNC và máy gia công cơ khí.
• Máy cắt, máy khắc và thiết bị gia công chính xác.
• Máy tự động hóa công nghiệp.
• Robot và cơ cấu chuyển động tự động.
• Máy đóng gói và dây chuyền sản xuất.
• Thiết bị đo lường và kiểm tra.
• Máy sản xuất linh kiện điện tử.
• Bàn trượt và cơ cấu dẫn hướng tuyến tính.
• Thiết bị vận chuyển và định vị tự động.
• Các hệ thống máy yêu cầu chuyển động tuyến tính chính xác, ổn định.
