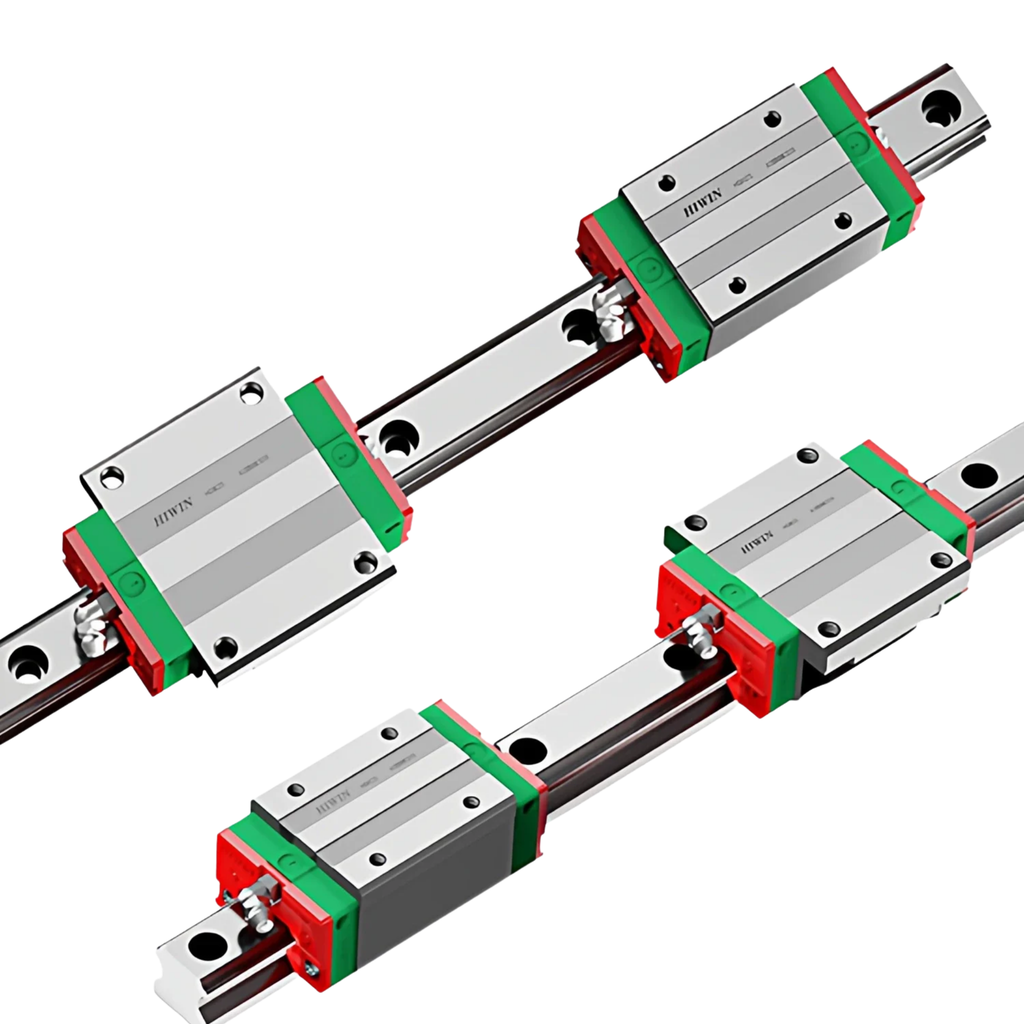

Con Trượt HIWIN EGH25SA

Con Trượt HIWIN EGH25SA là dòng con trượt dẫn hướng tuyến tính thuộc chuỗi HIWIN EG Series (Low Profile Type) chính hãng HIWIN Taiwan. Với thiết kế block hẹp vuông dạng ngắn và chiều cao tổng chỉ 33mm, sản phẩm là giải pháp tối ưu hàng đầu cho các thiết bị tự động hóa tốc độ cao, máy móc ngành sản xuất điện tử và các hệ thống cơ khí bị giới hạn không gian lắp đặt.

1. Ưu Điểm Nổi Bật

• Thiết Kế Low Profile Tiết Kiệm Không Gian: Chiều cao lắp đặt tổng thể chỉ H = 33mm, mỏng hơn rất nhiều so với dòng HGH25CA (H = 40mm) hay HGW25CA (H = 36mm nhưng bích rộng đến 70mm), giúp hạ thấp trọng tâm cụm máy và thu gọn diện tích thiết kế.
• Tải Trọng Chuẩn & Chuyển Động Tốc Độ Cao: Block dạng ngắn (L1 = 35.5mm) với cấu trúc 2 lỗ ren bắt ốc, đạt tải trọng động danh định C = 11,40kN (11.400 N) và tải trọng tĩnh C0 = 19,50kN (19.500 N), vận hành linh hoạt mượt mà trên các trục trượt nhịp độ nhanh.
• Tự Căn Chỉnh Lỗi Lắp Đặt: Cấu trúc tiếp xúc rãnh bi hình cung tròn 45° (4-Row Circular Arc Groove) tự động hấp thụ các sai lệch nhỏ về độ phẳng bề mặt gá đặt, triệt tiêu nguy cơ kẹt bi và kéo dài tuổi thọ thiết bị.
• Ma Sát Lăn Siêu Nhỏ & Tiết Kiệm Năng Lượng: Hệ thống bi thép cấp mài chính xác tuần hoàn liên tục qua nắp hồi bi nhựa cao cấp giúp giảm hệ số ma sát lăn xuống mức 0,002 - 0,003.

2. Bảng Thông Số Kỹ Thuật Chi Tiết

3. Phân Tích Ý Nghĩa Mã Ký Hiệu Model "EGH25SA"

• EG: Ký hiệu dòng con trượt dẫn hướng tuyến tính chuỗi EG Series (Low Profile Ball Type) của HIWIN, ứng dụng công nghệ 4 hàng bi thép tuần hoàn tiếp xúc góc 45°.
• H: Ký hiệu thiết kế khối con trượt dạng hẹp vuông (Square Type), bắt bu-lông gá cơ cấu từ trên mặt con trượt xuống.
• 25: Kích thước danh định của con trượt và thanh ray (Size 25), sử dụng đồng bộ tuyệt đối với thanh ray trượt tuyến tính HIWIN EGR25 (mặt ray rộng WR = 23mm).
• S: Cấp tải trọng danh định Medium Load (block dạng ngắn với chiều dài thân kim loại L1 = 35.5mm, trang bị 2 lỗ ren bắt ốc).
• A: Phương thức gá lắp bắt bu-lông từ trên mặt con trượt xuống (Top Mounting Type) với 2 lỗ ren kích thước M6 x 9mm (khoảng cách tâm lỗ ren B = 35mm).

4. Ứng Dụng Thực Tế

Con Trượt HIWIN EGH25SA được ứng dụng rộng rãi trong các hệ thống tự động hóa công nghiệp nhẹ và thiết bị chính xác:

• Máy gia công sản xuất linh kiện điện tử & chất bán dẫn: Cần thiết kế chiều cao thấp, chuyển động linh hoạt và định vị chính xác.
• Cánh tay gắp Robot, máy đóng gói tự động tốc độ cao: Đòi hỏi khối lượng nhẹ (0,25kg) để giảm tải trọng cho mô tơ chấp hành.
• Máy khắc Laser, máy in 3D công nghiệp, thiết bị đo lường chính xác: Các cơ cấu trượt nhịp ngắn đòi hỏi sự mượt mà và hoạt động êm ái.

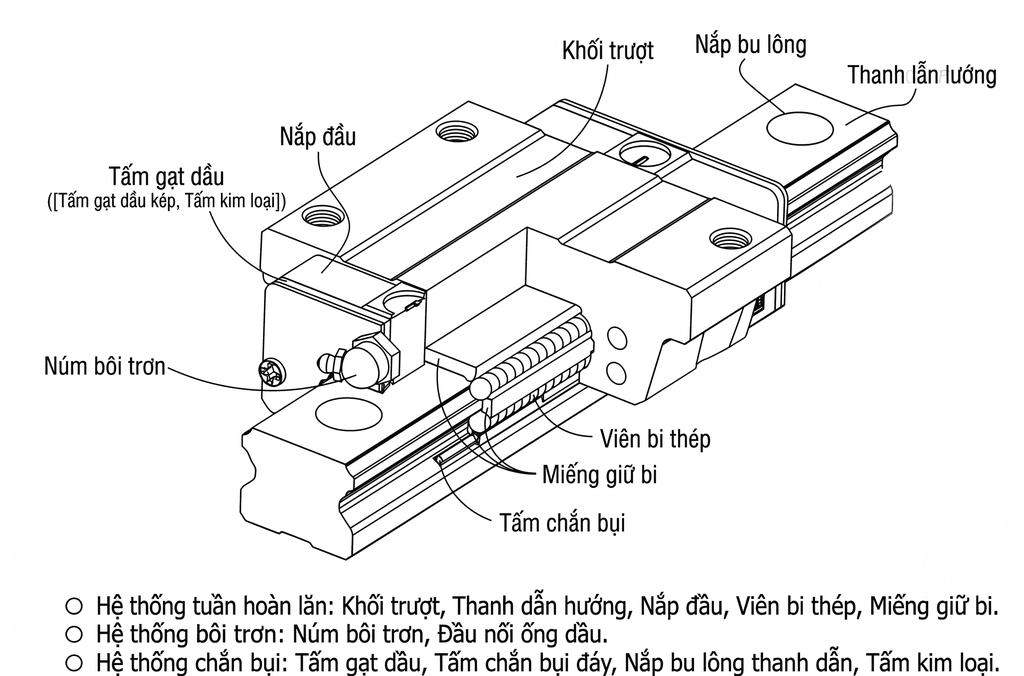

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN EGH25SA được chế tạo dựa trên nguyên lý ma sát lăn 4 hàng bi thép tuần hoàn tiếp xúc góc 45° (4-Row Circular Arc Groove Alignment):

• Thân Block Kim Loại Thép Hợp Kim Cường Độ Cao: Được nhiệt luyện và mài chính xác đạt độ cứng bề mặt tối ưu, rãnh bi gia công chính xác đến micromet.
• Hệ Thống Bi Thép Tuần Hoàn Độ Chính Xác Cao: Các viên bi di chuyển liên tục qua rãnh bi và nắp hồi bi nhựa tổng hợp chịu nhiệt.
• Phớt Chắn Bụi Hai Đầu (End Seals) & Phớt Đáy (Bottom Seals): Ngăn chặn phoi kim loại, bụi bẩn xâm nhập vào rãnh bi và giữ mỡ bôi trơn.
• Cổng Bôi Trơn Tiêu Chuẩn M6x0.75P: Hỗ trợ châm mỡ bôi trơn định kỳ bằng vú mỡ thẳng hoặc vú mỡ cong.

6. Hướng Dẫn Lắp Đặt, Bôi Trơn & Bảo Dưỡng Chuẩn Kỹ Thuật

• Quy Trình Lắp Đặt EGH25SA Vào Thanh Ray EGR25:

• • Làm sạch bề mặt gá lắp ray và con trượt bằng dung dịch vệ sinh công nghiệp.
  • Lắp con trượt vào ray theo đường thẳng (song song tuyệt đối), tuyệt đối không lắp nghiêng làm rơi bi ra khỏi rãnh tuần hoàn.
  • Kiểm tra độ song song bằng thước kẹp hoặc đồng hồ so trước khi siết bu-lông.
• Lực Siết Bu-lông Tiêu Chuẩn:

• • Siết 2 bu-lông ren M6 trên mặt block EGH25SA theo lực siết quy định (13,73 N-m cho vật liệu thép).
• Chế Độ Bôi Trơn Mỡ Định Kỳ:
  • Bôi trơn ban đầu: Bơm mỡ bôi trơn gốc Lithium qua vú mỡ trước khi vận hành.
  • Định kỳ: Bổ sung mỡ sau mỗi 100km hành trình trượt hoặc 3 - 6 tháng làm việc liên tục.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN EGH25SA khác gì so với EGH25CA và EGW25SA?
  EGH25SA là block vuông hẹp dạng ngắn (Medium Load) với chiều dài tổng L = 59,1mm (thân L1 = 35.5mm) có 2 lỗ ren bắt ốc. EGH25CA là block hẹp dạng dài (Heavy Load) với chiều dài L = 82,6mm (thân L1 = 59mm) có 4 lỗ ren bắt ốc. Còn EGW25SA là dòng mặt bích rộng với chiều rộng W = 73mm.
• Con trượt EGH25SA bắt ốc theo chiều nào và khoảng cách lỗ ren bao nhiêu?
  EGH25SA có thiết kế lỗ ren bắt ốc từ trên mặt con trượt xuống (Top Mounting) với 2 lỗ ren kích thước M6 x 9mm (khoảng cách tâm lỗ ren B là 35mm).
• Mã EGH25SA tương thích với loại thanh ray trượt nào của HIWIN?
  Sản phẩm tương thích hoàn toàn với thanh ray trượt tuyến tính HIWIN EGR25 chính hãng (mặt ray rộng WR = 23mm, cao HR = 18mm, bước lỗ ray P = 60mm dùng bu-lông M6x20mm).
• Khả năng chịu tải trọng và momen tĩnh của con trượt EGH25SA đạt bao nhiêu?
  Đạt tải trọng động danh định C = 11,40kN (11.400 N), tải tĩnh C0 = 19,50kN (19.500 N), momen tĩnh cho phép MR = 0,23kN-m, MP = 0,12kN-m, MY = 0,12kN-m.
