Con Trượt  HIWIN RGW65CC

Con Trượt HIWIN RGW65CC là dòng con trượt dẫn hướng tuyến tính con lăn dạng mặt bích cao cấp thuộc chuỗi HIWIN RG Series (Block dạng mặt bích tải nặng CC - Gá bắt từ trên xuống hoặc từ dưới lên) chính hãng HIWIN Đài Loan. Với thiết kế sử dụng các con lăn hình trụ (Roller) xếp 4 hàng góc tiếp xúc 45° thay cho bi cầu thông thường, sản phẩm mang lại độ cứng vững cơ học vượt trội, biến dạng dẻo cực thấp cùng khả năng chịu tải trọng động danh định C = 213kN (213.000 N) và tải trọng tĩnh C0 = 411,6kN (411.600 N). Đây là giải pháp linh kiện cơ khí chính xác hàng đầu cho các dòng máy công cụ CNC nặng cỡ lớn, máy phay giường khổng lồ, máy mài chính xác, máy cắt tự động và các hệ thống tự động hóa B2B đòi hỏi khả năng triệt tiêu rung động và chịu lực momen xoắn cực lớn.

1. Ưu Điểm Nổi Bật

• Kết Cấu Con Lăn Hình Trụ Siêu Cứng Vững: Sử dụng các con lăn hình trụ có diện tích tiếp xúc đường (Line Contact) thay cho tiếp xúc điểm (Point Contact) của bi cầu, giúp tăng độ cứng vững cơ học lên gấp nhiều lần và giảm thiểu tối đa biến dạng đàn hồi dưới tải trọng nặng.
• Tải Trọng Chịu Lực Siêu Cực Khủng Ở Kích Thước 65: Đạt tải trọng động danh định C = 213kN (213.000 N) và tải trọng tĩnh C0 = 411,6kN (411.600 N) – cao hơn 1.43 lần về tải tĩnh so với dòng con trượt bi cầu cùng kích thước HGW65CC (C0 = 287,48kN).

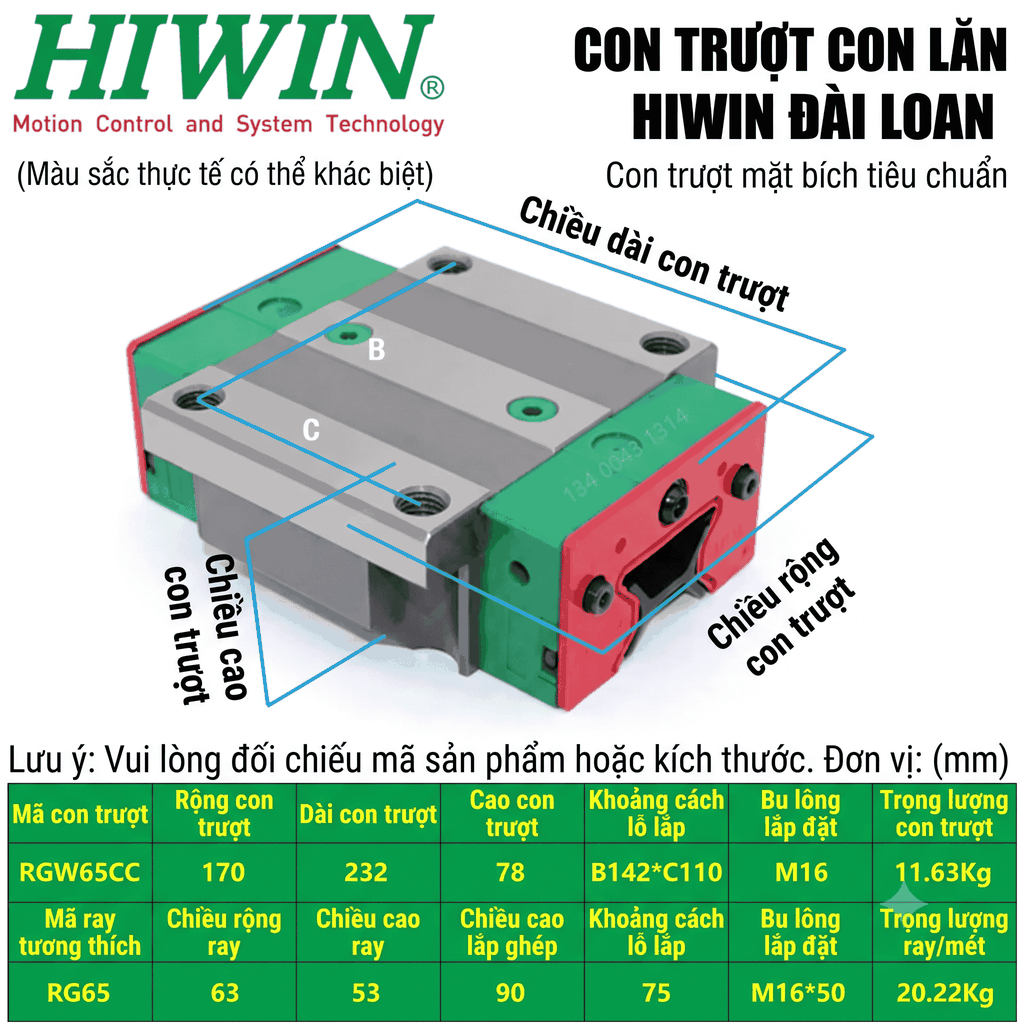

• Thiết Kế Block Dạng Mặt Bích Gá Bắt Đa Hướng (Dạng CC): Chiều cao lắp đặt tổng H = 90mm, chiều rộng mặt bích W = 170mm và chiều dài tổng block L = 232mm với 6 lỗ ren M16 (khoảng cách tâm lỗ C = 70mm, C1 = 110mm, B = 142mm), cho phép gá bắt bu-lông linh hoạt từ trên xuống hoặc từ dưới lên.
• Góc Tiếp Xúc 45° Chịu Tải Đa Hướng Cân Bằng: 4 hàng con lăn tuần hoàn xếp ở góc tiếp xúc 45° chịu lực đều theo cả 4 hướng: hướng nén vuông góc, hướng kéo ngược và hai hướng lực ngang hông.
• Momen Tĩnh Kháng Lật Siêu Khủng: Momen tĩnh cho phép đạt MR = 16,20kN-m (16.200 N-m), MP = 11,59kN-m (11.590 N-m) và MY = 11,59kN-m (11.590 N-m), đảm bảo cụm trục máy di chuyển ổn định không bị nghiêng lệch.

2. Bảng Thông Số Kỹ Thuật Chi Tiết

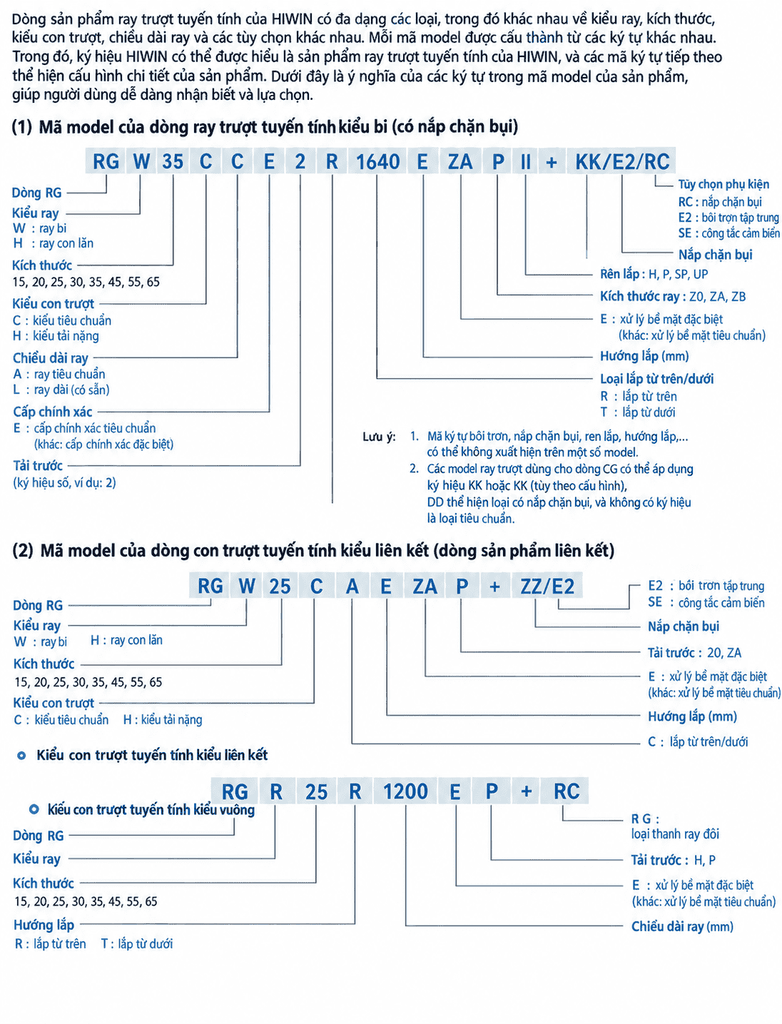

3. Phân Tích Ý Nghĩa Thông Số Ký Hiệu HIWIN RGW65CC

• R: Ký hiệu dòng con trượt tuyến tính dạng con lăn siêu cứng vững của HIWIN.
• G: Ký hiệu thiết kế rãnh con lăn chuẩn tĩnh và động cao cấp.
• W: Dạng block mặt bích (Flange Type), rộng W = 170mm.
• 65: Kích thước danh định con trượt và thanh ray (Kích thước 65), tương thích với thanh ray trượt RGR65 (rộng 63mm, cao 53mm).
• C: Cấp tải trọng nặng (Thân block dài L1 = 160mm, tổng chiều dài 232mm).
• C: Dạng gá bắt bu-lông linh hoạt từ trên xuống hoặc từ dưới lên (Top or Bottom Mounting).

4. Ứng Dụng Thực Tế

Con Trượt HIWIN RGW65CC chuyên dùng trong các hệ thống máy móc cơ khí hạng nặng và dây chuyền sản xuất tự động B2B đòi hỏi độ cứng vững và bề mặt gá rộng:

• Trung tâm gia công cơ khí CNC nặng & Máy phay giường khổng lồ: Trục X, Y, Z chịu tải cắt gọt lớn, ăn phôi kim loại dày mà không bị rung giật.
• Máy mài phẳng & Máy mài tròn chính xác cao: Duy trì độ phẳng mặt mài siêu mịn nhờ đặc tính triệt tiêu độ rơ đàn hồi của con lăn.
• Máy cắt Laser / Plasma công suất lớn & Máy đột dập: Chịu lực chấn động va đập liên tục với tần suất và lực va đập cao.
• Cánh tay Robot công nghiệp & Cơ cấu nâng hạ tải nặng: Đảm bảo an toàn tuyệt đối và độ định vị lặp lại chuẩn xác.

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN RGW65CC vận hành dựa trên nguyên lý ma sát lăn 4 hàng con lăn hình trụ khép kín:

• Thân Block Thép Tinh Luyện Nhiệt Luyện Cao Cấp: Thân block làm bằng thép hợp kim đặc biệt gia công mài chính xác rãnh chạy con lăn, thiết kế dạng bích rộng giúp tăng diện tích tiếp xúc.
• Chuỗi Con Lăn Hình Trụ Tuần Hoàn: Các con lăn hình trụ được chế tạo với độ chính xác vi mô, tiếp xúc đường với rãnh ray giúp phân bổ ứng suất tải rộng hơn nhiều so với bi cầu.
• Cụm Đầu Tuần Hoàn Nhựa & Miếng Giữ Con Lăn: Định hướng dòng con lăn chuyển động mượt mà, ngăn ngừa con lăn bị xô lệch hoặc rơi ra ngoài khi tháo block khỏi thanh ray.
• Hệ Thống Phớt Chắn Bụi Đa Tầng: Phớt làm kín hai đầu kết hợp phớt gạt bụi dưới đáy bảo vệ tuyệt đối rãnh chạy khỏi phôi kim loại, bụi mài và dung dịch tưới nguội.
• Cụm Bôi Trơn Vú Mỡ M6x0.75P: Cung cấp mỡ bôi trơn trực tiếp vào các đường con lăn tuần hoàn, giảm ma sát và kéo dài tuổi thọ vận hành.

6. Hướng Dẫn Lắp Đặt & Bảo Dưỡng Chuẩn Kỹ Thuật

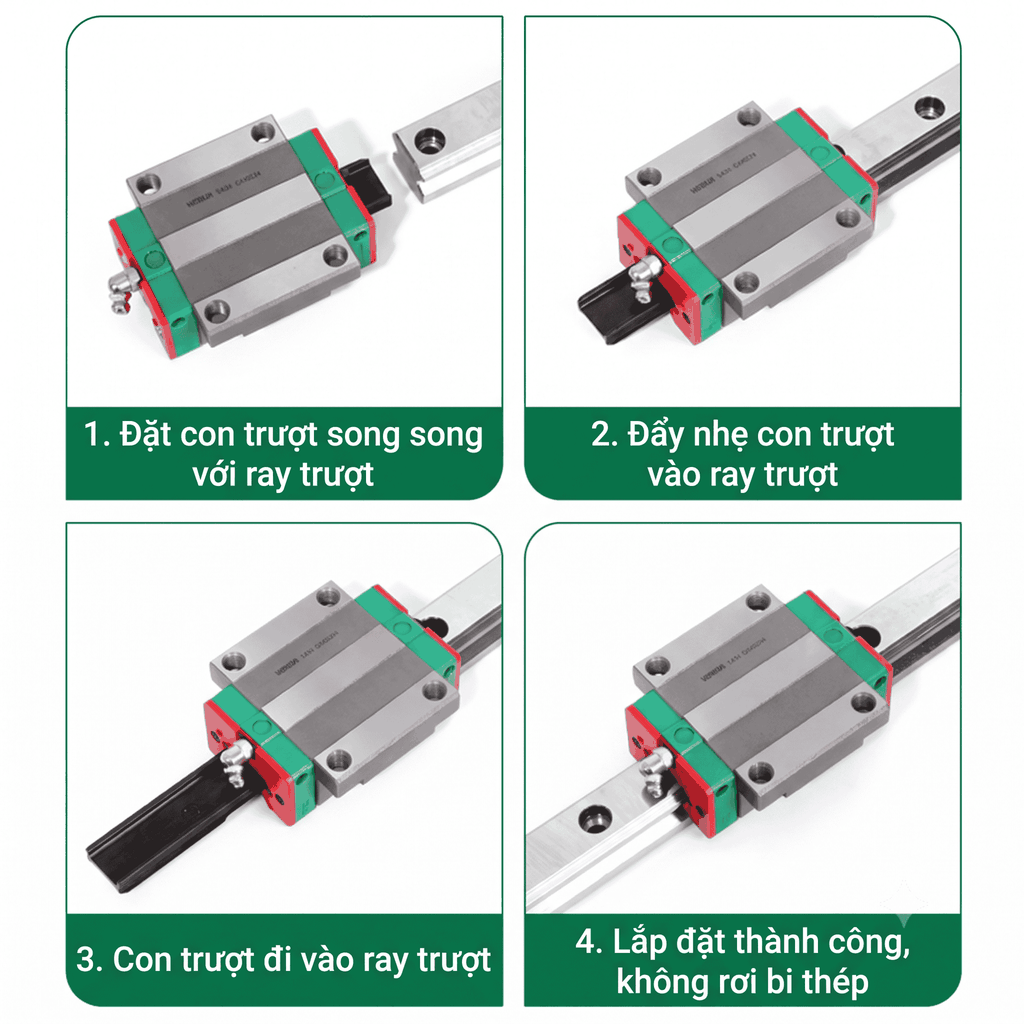

1. Quy Trình Lắp Đặt Con Trượt Vào Ray RGR65:
   • Làm sạch bề mặt gá lắp và thanh ray RGR65.
   • Sử dụng thanh gá nhựa bảo vệ khi trượt con trượt RGW65CC sang thanh ray để đảm bảo con lăn không bị xô lệch.
   • Siết 6 bu-lông ren M16 gá mặt bích theo lực siết quy định đối với vật liệu đế gá.
2. Chế Độ Bôi Trơn Mỡ Định Kỳ:
   • Bơm mỡ bôi trơn gốc Lithium qua vú mỡ M6 định kỳ sau mỗi 100km - 200km hành trình hoặc 3 - 6 tháng vận hành thực tế.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN RGW65CC khác gì so với con trượt bi cầu HGW65CC?
  RGW65CC sử dụng con lăn hình trụ cho độ cứng vững và tải trọng tĩnh cao hơn (411,6kN so với 287,48kN) so với HGW65CC dùng bi cầu. RGW65CC có chiều dài block 232mm (HGW65CC là 204,8mm).
• Con trượt RGW65CC khác gì so với RGH65CA?
  RGW65CC là dòng con lăn dạng mặt bích rộng (W = 170mm, H = 90mm). Còn RGH65CA là dòng con lăn dạng block vuông cao (W = 126mm, H = 90mm).
• Mã RGW65CC sử dụng bu-lông gá bắt kích thước bao nhiêu?
  Gá block mặt bích sử dụng 6 bu-lông ren M16 (độ sâu ren 20mm) bắt từ trên xuống hoặc từ dưới lên với khoảng cách tâm lỗ C = 70mm, C1 = 110mm, B = 142mm. Thanh ray trượt RGR65 bắt bằng bu-lông lục giác chìm M16x50mm (bước lỗ ray P = 75mm).
• Tải trọng danh định của con trượt RGW65CC đạt bao nhiêu?
  Đạt tải trọng động danh định C = 213kN (213.000 N) và tải trọng tĩnh C0 = 411,6kN (411.600 N).
