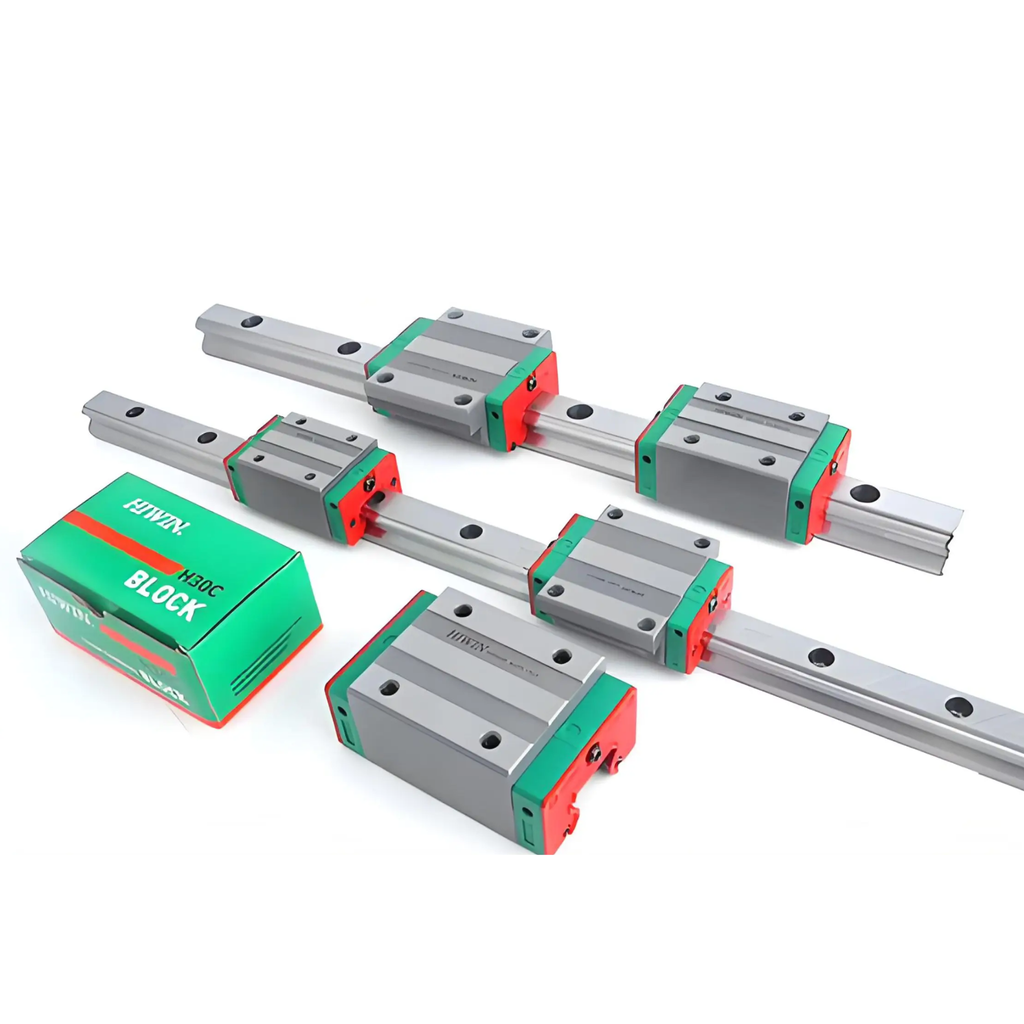

Con Trượt HIWIN EGW25SA

Con Trượt HIWIN EGW25SA là dòng con trượt dẫn hướng tuyến tính dạng mặt bích thuộc chuỗi HIWIN EG Series (Low Profile Flange Type) chính hãng HIWIN Taiwan. Với thiết kế block mặt bích rộng 73mm, chiều cao tổng mỏng chỉ 33mm cùng chiều dài block 59.1mm (2 lỗ ren M8 gá lắp), sản phẩm là giải pháp tối ưu hàng đầu cho các cơ cấu tự động hóa B2B, máy CNC mini, cánh tay robot và thiết bị công nghiệp hạn chế không gian chiều đứng nhưng yêu cầu mặt bích gá lắp rộng, chuyển động ổn định và chính xác cao.

1. Ưu Điểm Nổi Bật

Thiết Kế Low Profile Mặt Bích Mỏng Tiết Kiệm Không Gian: Chiều cao lắp đặt tổng thể chỉ H = 33mm kết hợp mặt bích rộng W = 73mm (với khoảng cách tâm lỗ ren B = 60mm), giúp hạ thấp trọng tâm cơ cấu và mở rộng diện tích gá bắt cho bàn máy.
Cấp Tải Trung Bình Block Ngắn (SA Type): Thân block nhỏ gọn dài L = 59.1mm tích hợp 2 lỗ ren M8 bắt từ trên xuống, chịu tải trọng động danh định C = 11,40kN (11.400 N) và tải trọng tĩnh C0 = 19,50kN (19.500 N).
Kết Cấu 4 Hàng Bi Tự Căn Chỉnh Lỗi Lắp Đặt: Bố trí góc tiếp xúc bi 45° (4-Row Circular Arc Groove) giúp con trượt chịu lực đều theo 4 hướng (lên, xuống, trái, phải) và tự điều chỉnh các sai lệch bề mặt gá lắp nhỏ, hạn chế tình trạng kẹt bi.
Chuyển Động Ma Sát Cực Thấp & Vận Hành Êm Ái: Hệ thống bi thép tuần hoàn qua nắp hồi bi nhựa cao cấp giúp giảm hệ số ma sát lăn xuống mức 0,002 - 0,003.

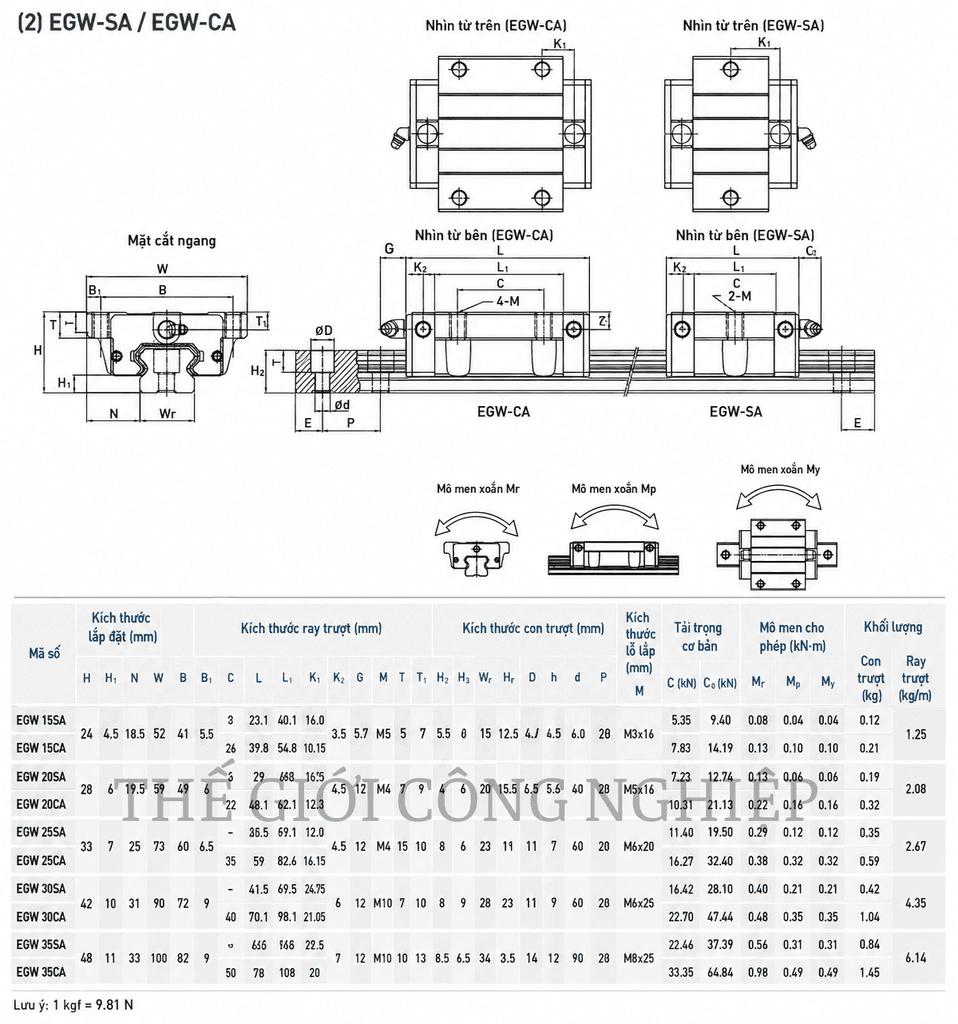

2. Bảng Thông Số Kỹ Thuật Chi Tiết

Hạng mục thông số	Giá trị kỹ thuật chuẩn Catalogue HIWIN	Ghi chú & Điều kiện áp dụng
Mã model sản phẩm	EGW25SA	Dòng EG - Low Profile Flange Block
Thương hiệu & Xuất xứ	HIWIN / Taiwan	Chính hãng HIWIN Đài Loan
Chiều cao lắp đặt tổng (H)	33mm	Thiết kế chiều cao thấp (Low Profile)
Khoảng hở gầm (H1)	7mm	Khoảng hở an toàn giữa đáy block và đáy ray
Khoảng cách mép ray đến hông bích (N)	25mm	Khoảng cách từ tâm ray đến mép ngoài mặt bích
Chiều rộng mặt bích block (W)	73mm	Dạng block có mặt bích rộng (Flange Block)
Khoảng cách lỗ ren chiều rộng (B)	60mm	Khoảng cách 2 tâm lỗ ren gá lắp dọc theo W
Mép ngoài bích đến lỗ ren (B1)	6,5mm	Khoảng cách mép hông bích đến tâm lỗ ren
Khoảng cách lỗ ren chiều dài (C)	-	Block ngắn SA chỉ tích hợp 2 lỗ ren gá lắp
Chiều dài thân block (L1)	35,5mm	Chiều dài phần kim loại thân con trượt
Chiều dài tổng block (L)	59,1mm	Bao gồm cả phớt chắn bụi 2 đầu
Khoảng cách phớt chắn bụi (K1)	21,9mm	Vị trí cố định tấm chắn mỡ/bụi
Kích thước K2 & G	K2 = 4,55mm / G = 12mm	Vị trí đầu bôi trơn vú mỡ M6x0.75P
Kích thước ren bắt ốc (M)	M8	Bắt ốc từ trên xuống mặt bích (Top Mounting A type)
Độ sâu ren hiệu dụng (T)	7,5mm	Chiều sâu ren tối đa trên mặt bích con trượt
Chiều cao H2 & H3	H2 = 8mm / H3 = 8mm	Vị trí đầu phớt và tai bôi trơn
Tải trọng động danh định (C)	11,40kN (11.400 N)	Theo chuẩn ISO 14728 cho chu kỳ 100km
Tải trọng tĩnh danh định (C0)	19,50kN (19.500 N)	Giới hạn biến dạng dẻo tại điểm tiếp xúc bi
Momen tĩnh cho phép MR	0,23kN-m	Momen xoắn quanh trục X (Lăn dọc)
Momen tĩnh cho phép MP	0,12kN-m	Momen lật quanh trục Y (Cúi dọc)
Momen tĩnh cho phép MY	0,12kN-m	Momen lắc quanh trục Z (Đảo ngang)
Khối lượng block con trượt	0,35kg	Khối lượng 1 block EGW25SA riêng biệt
Thanh ray trượt tương thích	HIWIN EGR25	WR=23mm, HR=18mm, P=60mm, M6x20mm
Khối lượng thanh ray EGR25	2,67kg/m	Khối lượng trên mỗi mét chiều dài ray

3. Phân Tích Ý Nghĩa Thông Số Ký Hiệu HIWIN EGW25SA

EG: Ký hiệu dòng con trượt dẫn hướng tuyến tính chuỗi EG Series (Low Profile Ball Type) của HIWIN, thiết kế chiều cao thấp tiết kiệm không gian.
W: Ký hiệu kiểu khối con trượt có mặt bích rộng (Flange Block).
25: Kích thước danh định của con trượt và thanh ray (Size 25), sử dụng tương thích với thanh ray trượt tuyến tính HIWIN EGR25 (WR = 23mm).
S: Cấp tải trọng danh định Medium Load / Short Block (chiều dài thân block L1 = 35,5mm, tổng chiều dài 59.1mm với 2 lỗ ren bắt ốc M8, chịu tải tĩnh 19,50kN).
A: Phương thức gá lắp bắt bu-lông từ trên mặt bích xuống (Top Mounting Hole Type) với 2 lỗ ren kích thước M8 (khoảng cách tâm lỗ ren B là 60mm).

4. Ứng Dụng Thực Tế

Con Trượt HIWIN EGW25SA được ứng dụng phổ biến trong các cơ cấu công nghiệp đòi hỏi chiều cao thấp và mặt bích gá lắp rộng:

Máy khắc gỗ CNC mini, máy cắt Laser/Plasma khổ nhỏ: Cơ cấu trượt bàn máy hoặc trục Z cần thu gọn không gian chiều đứng.
Thiết bị gắp nhả tự động (Pick & Place), dây chuyền đóng gói: Các trục chuyển động hành trình ngắn đến trung bình làm việc liên tục.
Cánh tay Robot công nghiệp, thiết bị kiểm tra linh kiện điện tử: Yêu cầu chuyển động tuyến tính siêu mượt, hạn chế độ rơ lắc.

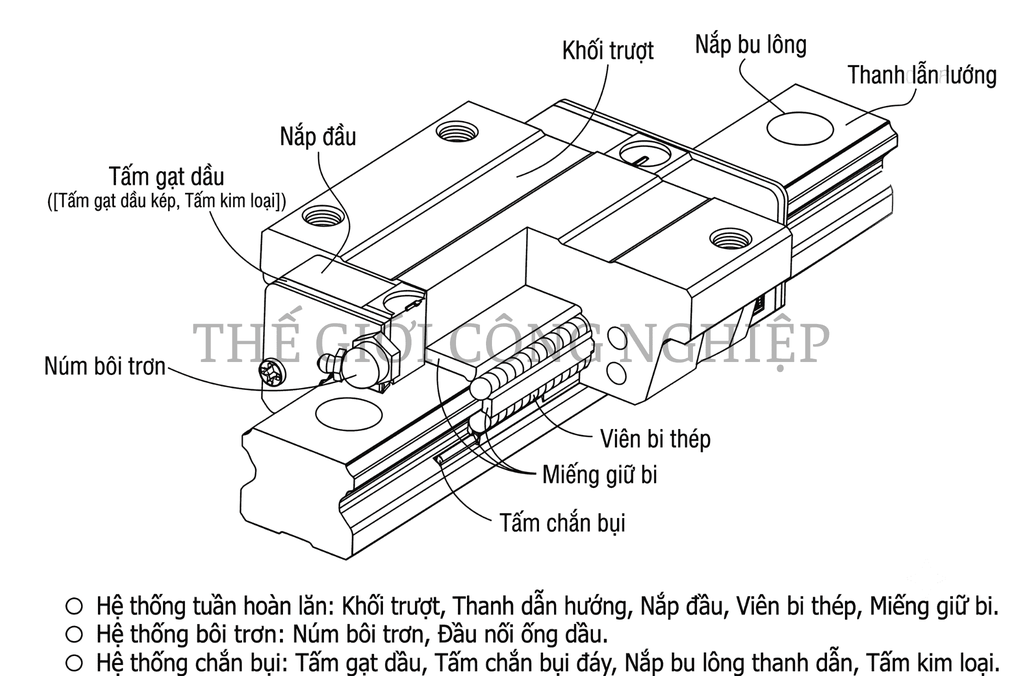

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN EGW25SA hoạt động dựa trên nguyên lý ma sát lăn 4 hàng bi thép tuần hoàn tiếp xúc góc 45°:

Thân Block Thép Hợp Kim Cường Độ Cao: Được nhiệt luyện gia mài chính xác rãnh bi, chịu lực phân bổ đồng đều theo cả 4 hướng.
Hệ Thống Bi Thép Tuần Hoàn: Bi thép lăn liên tục trong rãnh và quay lại qua đường hồi bi nhựa cao cấp, đảm bảo ma sát lăn cực thấp.
Phớt Chắn Bụi Hai Đầu (End Seals) & Phớt Đáy: Ngăn bụi bẩn, phoi kim loại xâm nhập rãnh bi và giữ lớp mỡ bôi trơn không bị rò rỉ.
Cổng Bôi Trơn M6x0.75P: Tích hợp vú mỡ thẳng giúp bổ sung mỡ bôi trơn định kỳ nhanh chóng.

6. Hướng Dẫn Lắp Đặt, Bôi Trơn & Bảo Dưỡng

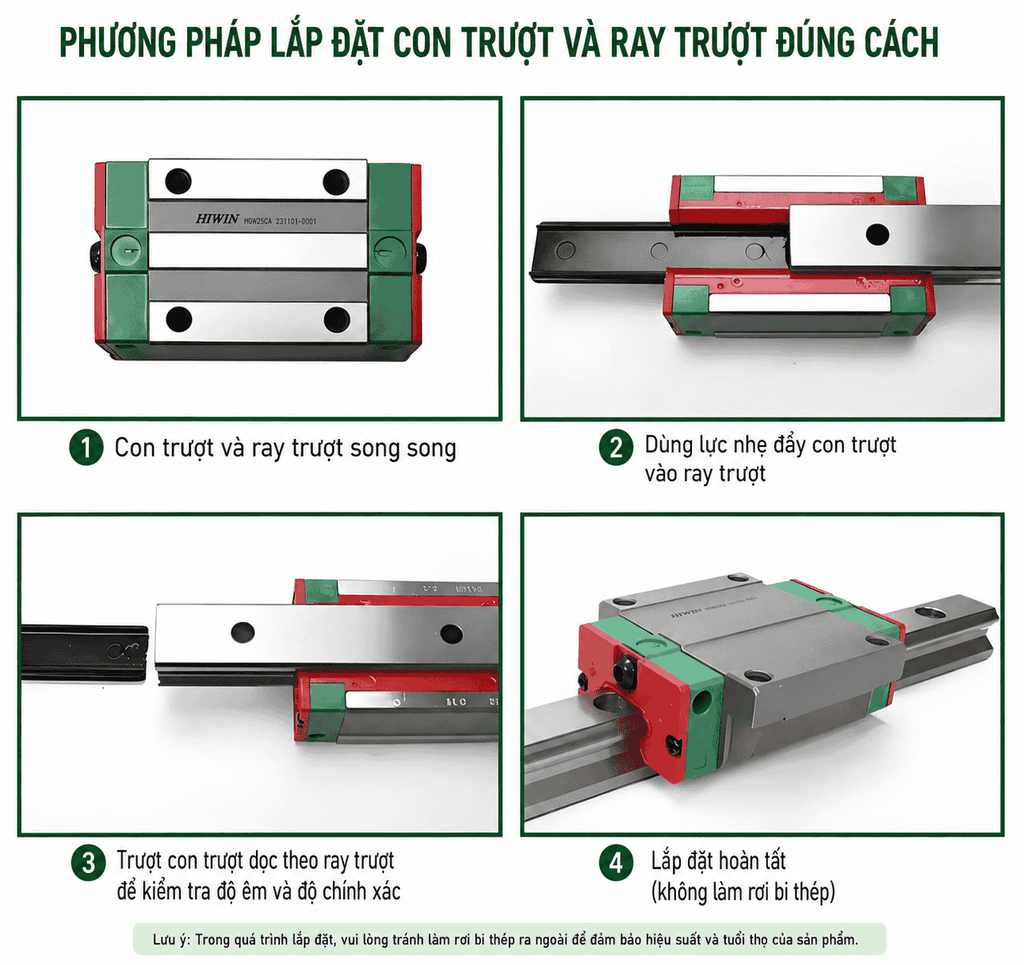

Quy Trình Lắp Đặt Vào Thanh Ray EGR25:

- Làm sạch bề mặt gá lắp ray và con trượt bằng dung dịch vệ sinh chuyên dụng.
- Lắp con trượt vào ray theo đường thẳng (song song tuyệt đối), tuyệt đối không đẩy nghiêng làm rơi bi ra khỏi rãnh.
- Dùng đồng hồ so kiểm tra độ song song giữa các thanh ray trước khi siết chặt bu-lông.
Lực Siết Bu-lông Tiêu Chuẩn:

- Siết 2 bu-lông ren M8 trên mặt bích block EGW25SA theo lực siết quy định.
Chế Độ Bôi Trơn Mỡ Định Kỳ:
- Bôi trơn ban đầu: Bơm mỡ gốc Lithium qua vú mỡ M6 trước khi vận hành.
- Định kỳ: Bổ sung mỡ sau mỗi 100km hành trình trượt hoặc 3 - 6 tháng làm việc liên tục.

7. Câu Hỏi Thường Gặp

Con trượt HIWIN EGW25SA khác gì so với EGH25SA và EGW25CA?
EGW25SA thuộc dòng chiều cao thấp H33mm, block có mặt bích rộng W73mm, bản block ngắn (SA) với 2 lỗ ren M8 (L = 59.1mm, C = 11,40kN). EGH25SA là bản block hẹp vuông W48mm (2 lỗ ren M6). Còn EGW25CA là bản block mặt bích dài tải nặng (Heavy Load) với 4 lỗ ren M8 (L = 82.6mm, C = 16,27kN).
Con trượt EGW25SA sử dụng bu-lông gá lắp kích thước bao nhiêu và bắt theo chiều nào?
Con trượt EGW25SA sử dụng bu-lông M8 bắt từ trên mặt bích xuống (Top Mounting A type) với khoảng cách tâm lỗ ren B là 60mm.
Mã EGW25SA tương thích với loại thanh ray trượt nào của HIWIN?
Sản phẩm tương thích hoàn toàn với thanh ray trượt tuyến tính HIWIN EGR25 chính hãng (mặt ray rộng WR = 23mm, cao HR = 18mm, bước lỗ ray P = 60mm dùng bu-lông M6x20mm).
Khả năng chịu tải trọng và momen tĩnh của con trượt EGW25SA đạt bao nhiêu?
Đạt tải trọng động danh định C = 11,40kN (11.400 N), tải tĩnh C0 = 19,50kN (19.500 N), momen tĩnh cho phép MR = 0,23kN-m, MP = 0,12kN-m, MY = 0,12kN-m.
