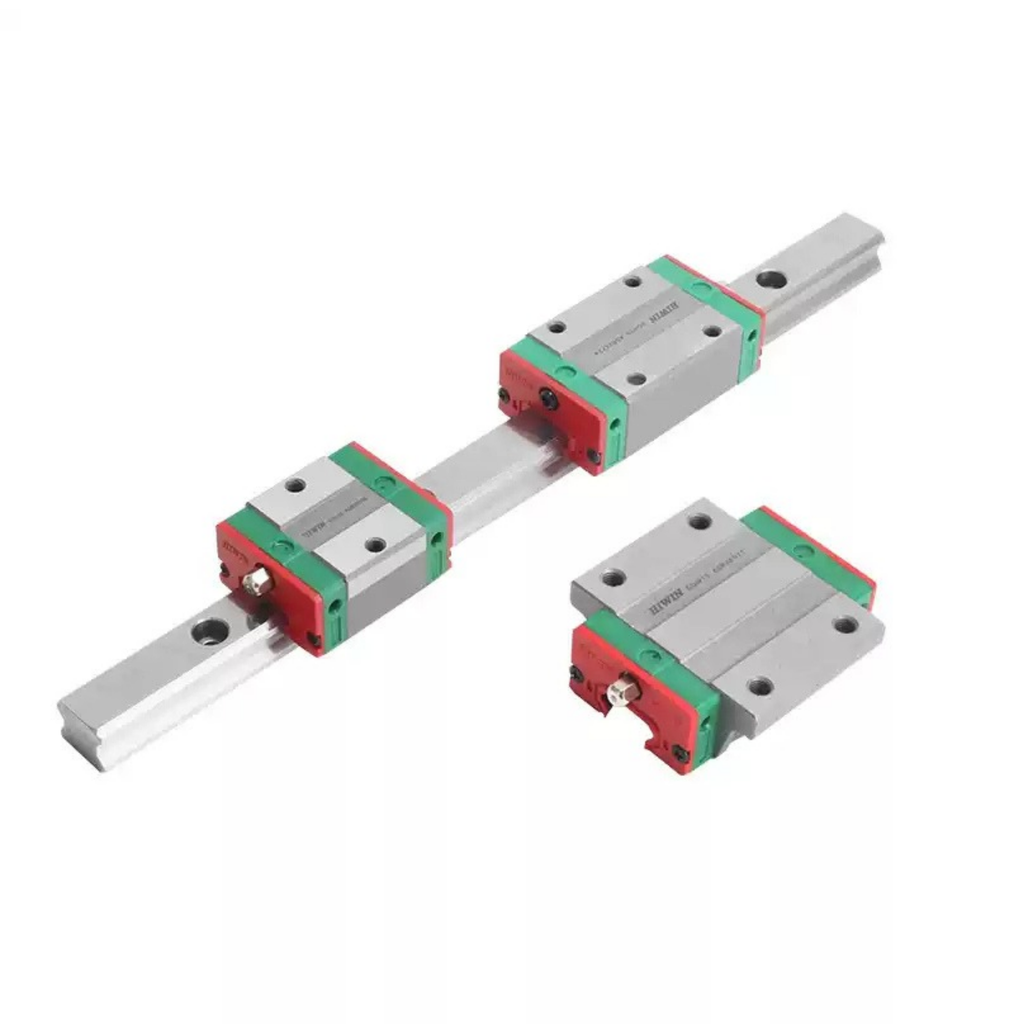

Con Trượt  HIWIN EGH20CA

Con Trượt HIWIN EGH20CA là dòng con trượt dẫn hướng tuyến tính thuộc chuỗi HIWIN EG Series (Low Profile Type) chính hãng HIWIN Taiwan. Với thiết kế block hẹp vuông, chiều cao tổng mỏng chỉ 28mm cùng chiều dài block 69,1mm (4 lỗ ren gá lắp), sản phẩm là giải pháp tối ưu hàng đầu cho các cơ cấu tự động hóa B2B, máy CNC và thiết bị công nghiệp hạn chế không gian chiều đứng nhưng yêu cầu khả năng chịu tải trọng nặng và độ chính xác chuyển động tuyến tính cao.

1. Ưu Điểm Nổi Bật

• Thiết Kế Low Profile Tiết Kiệm Không Gian: Chiều cao lắp đặt tổng thể chỉ H = 28mm (mỏng hơn đáng kể so với dòng HGH20CA cao 30mm), giúp thu gọn tối đa chiều cao khung máy và hạ thấp trọng tâm cơ cấu chuyển động.
• Cấp Tải Nặng Heavy Load (CA Type): Thân block dài L = 69,1mm tích hợp 4 lỗ ren bắt ốc M5x7mm (khoảng cách B x C = 32mm x 32mm), cho khả năng chịu tải vượt trội với tải trọng động C = 10,31kN (10.310 N) và tải trọng tĩnh C0 = 21,13kN (21.130 N) – cao hơn 42% so với bản block ngắn EGH20SA.
• Kết Cấu 4 Hàng Bi Tự Căn Chỉnh Lỗi Lắp Đặt: Bố trí góc tiếp xúc bi 45° (4-Row Circular Arc Groove Alignment) giúp con trượt chịu lực đều theo 4 hướng (lên, xuống, trái, phải) và tự điều chỉnh các sai lệch bề mặt gá lắp nhỏ, hạn chế kẹt bi.
• Chuyển Động Ma Sát Cực Thấp & Vận Hành Êm Ái: Hệ thống bi thép cấp chính xác tuần hoàn liên tục qua nắp hồi bi nhựa cao cấp giúp giảm hệ số ma sát lăn xuống mức 0,002 - 0,003.

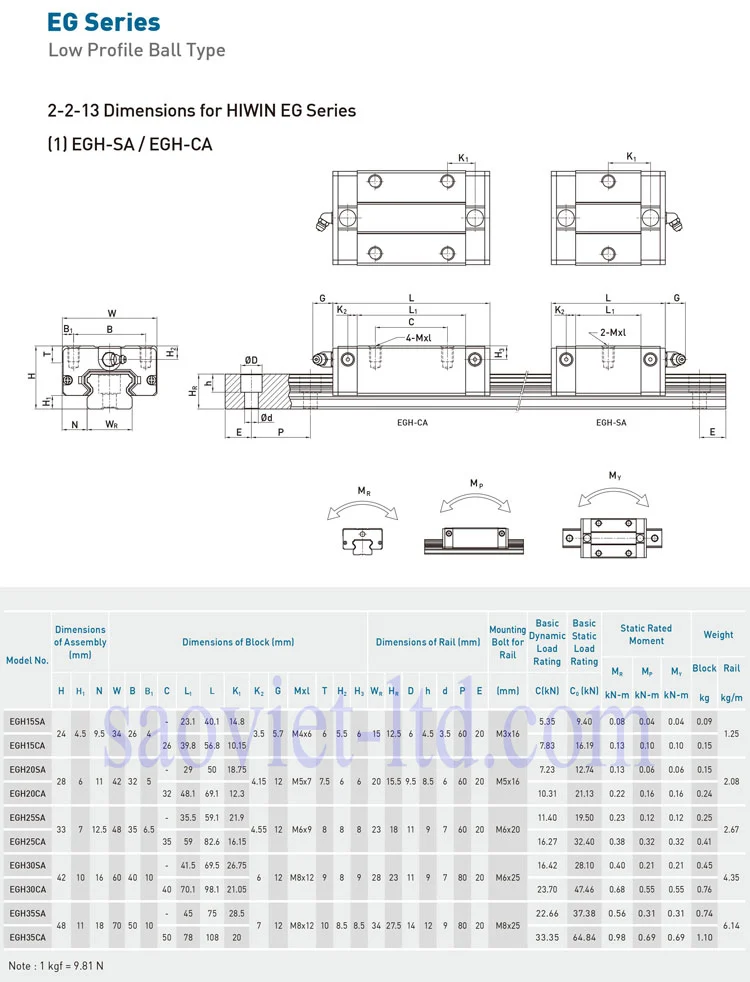

2. Bảng Thông Số Kỹ Thuật Chi Tiết

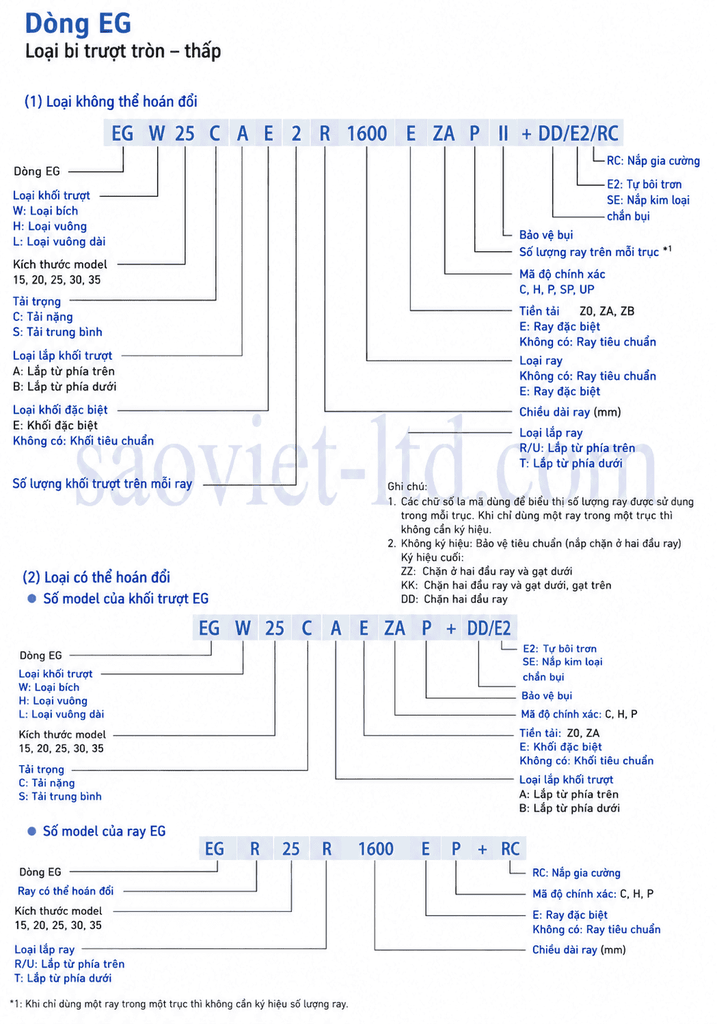

3. Phân Tích Ý Nghĩa Thông Số Ký Hiệu HIWIN EGH20CA

• EG: Ký hiệu dòng con trượt dẫn hướng tuyến tính chuỗi EG Series (Low Profile Ball Type) của HIWIN, thiết kế chiều cao thấp tiết kiệm không gian.
• H: Ký hiệu kiểu khối con trượt dạng hẹp vuông không mặt bích (Square Block).
• 20: Kích thước danh định của con trượt và thanh ray (Size 20), sử dụng tương thích với thanh ray trượt tuyến tính HIWIN EGR20 (WR = 20mm).
• C: Cấp tải trọng danh định Heavy Load (chiều dài thân block L1 = 48,1mm, tổng chiều dài 69,1mm với 4 lỗ ren bắt ốc, chịu tải động 10,31kN, tải tĩnh 21,13kN).
• A: Phương thức gá lắp bắt bu-lông từ trên mặt con trượt xuống (Top Mounting Hole Type) với 4 lỗ ren kích thước M5 x 7mm (khoảng cách tâm lỗ ren B x C là 32mm x 32mm).

4. Ứng Dụng Thực Tế

Con Trượt HIWIN EGH20CA được ứng dụng phổ biến trong các cơ cấu công nghiệp đòi hỏi chiều cao thấp và độ chính xác chuyển động cao:

• Máy CNC phay mài, máy cắt Laser/Plasma khổ vừa: Cơ cấu trượt bàn máy hoặc trục Z cần thu gọn không gian chiều đứng.
• Thiết bị gắp nhả tự động (Pick & Place), dây chuyền đóng gói: Các trục chuyển động tốc độ cao hành trình ngắn đến trung bình làm việc liên tục.
• Cánh tay Robot công nghiệp, thiết bị tự động hóa bán dẫn: Yêu cầu chuyển động tuyến tính siêu mượt, hạn chế độ rơ lắc.

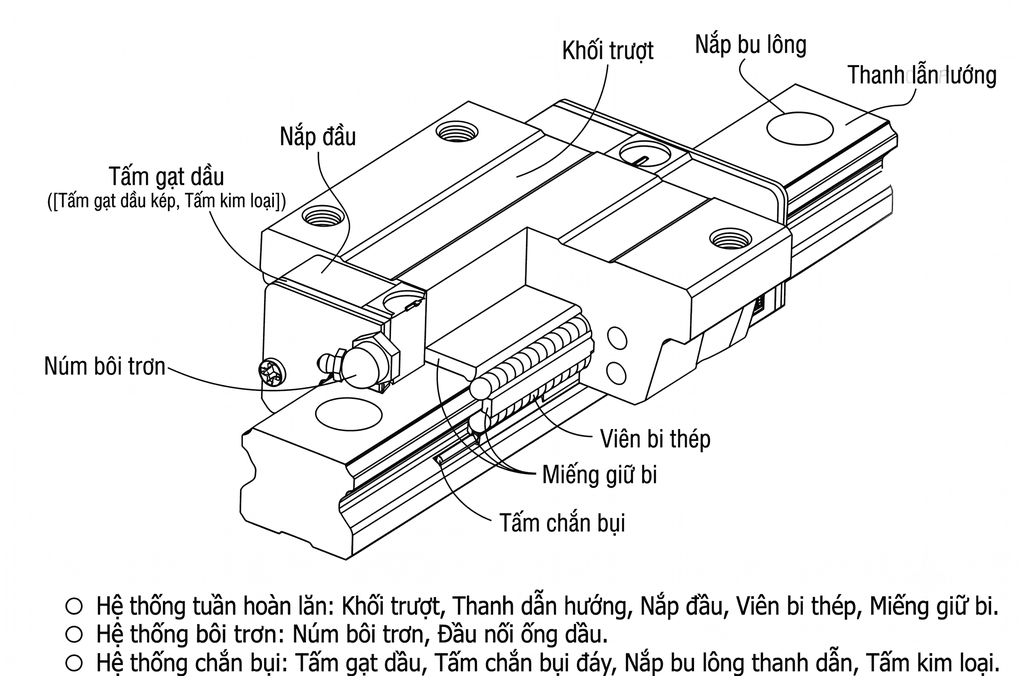

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN EGH20CA hoạt động dựa trên nguyên lý ma sát lăn 4 hàng bi thép tuần hoàn tiếp xúc góc 45°:

• Thân Block Thép Hợp Kim Cường Độ Cao: Được nhiệt luyện gia mài chính xác rãnh bi, chịu lực phân bổ đồng đều theo cả 4 hướng.
• Hệ Thống Bi Thép Tuần Hoàn: Bi thép lăn liên tục trong rãnh và quay lại qua đường hồi bi nhựa cao cấp, đảm bảo ma sát lăn cực thấp.
• Phớt Chắn Bụi Hai Đầu (End Seals) & Phớt Đáy: Ngăn bụi bẩn, phoi kim loại xâm nhập rãnh bi và giữ lớp mỡ bôi trơn không bị rò rỉ.
• Cổng Bôi Trơn M6x0.75P: Tích hợp vú mỡ thẳng giúp bổ sung mỡ bôi trơn định kỳ nhanh chóng.

6. Hướng Dẫn Lắp Đặt, Bôi Trơn & Bảo Dưỡng

• Quy Trình Lắp Đặt Vào Thanh Ray EGR20:

• • Làm sạch bề mặt gá lắp ray và con trượt bằng dung dịch vệ sinh chuyên dụng.
  • Lắp con trượt vào ray theo đường thẳng (song song tuyệt đối), tuyệt đối không đẩy nghiêng làm rơi bi ra khỏi rãnh.
  • Dùng đồng hồ so kiểm tra độ song song giữa các thanh ray trước khi siết chặt bu-lông.
• Lực Siết Bu-lông Tiêu Chuẩn:

• • Siết 4 bu-lông ren M5 trên mặt block EGH20CA theo lực siết quy định.
• Chế Độ Bôi Trơn Mỡ Định Kỳ:
  • Bôi trơn ban đầu: Bơm mỡ gốc Lithium qua vú mỡ M6 trước khi vận hành.
  • Định kỳ: Bổ sung mỡ sau mỗi 100km hành trình trượt hoặc 3 - 6 tháng làm việc liên tục.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN EGH20CA khác gì so với EGH20SA và EGW20CA?
  EGH20CA thuộc dòng chiều cao thấp H28mm, block hẹp W42mm, tải nặng (Heavy Load) với 4 lỗ ren (L = 69.1mm, C = 10,31kN). EGH20SA là bản block ngắn với 2 lỗ ren (L = 50mm, C = 7,23kN). Còn EGW20CA là bản block có mặt bích rộng W = 59mm (dùng bu-lông M6 bắt từ dưới lên hoặc từ trên xuống).
• Con trượt EGH20CA sử dụng bu-lông gá lắp kích thước bao nhiêu và bắt theo chiều nào?
  Con trượt EGH20CA có thiết kế lỗ ren bắt ốc từ trên mặt con trượt xuống (Top Mounting) với 4 lỗ ren kích thước M5 x 7mm (khoảng cách tâm lỗ ren B x C là 32mm x 32mm).
• Mã EGH20CA tương thích với loại thanh ray trượt nào của HIWIN?

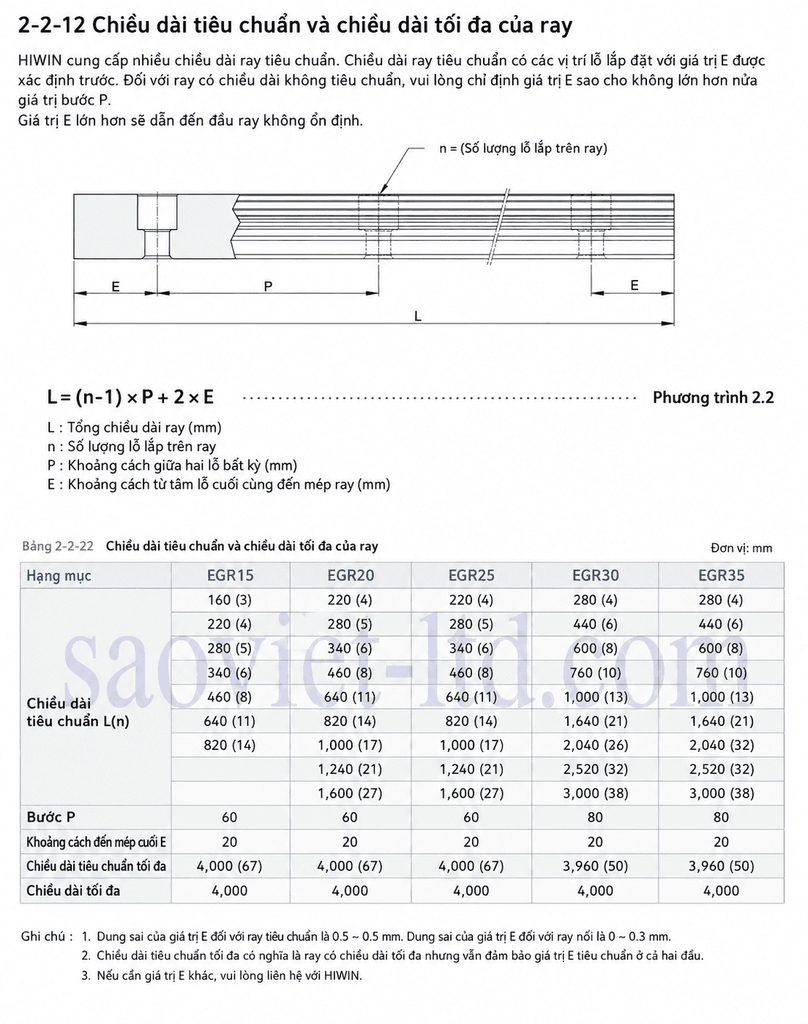

  Sản phẩm tương thích hoàn toàn với thanh ray trượt tuyến tính HIWIN EGR20 chính hãng (mặt ray rộng WR = 20mm, cao HR = 15.5mm, bước lỗ ray P = 60mm dùng bu-lông M5x16mm).
• Khả năng chịu tải trọng và momen tĩnh của con trượt EGH20CA đạt bao nhiêu?
  Đạt tải trọng động danh định C = 10,31kN (10.310 N), tải tĩnh C0 = 21,13kN (21.130 N), momen tĩnh cho phép MR = 0,22kN-m, MP = 0,16kN-m, MY = 0,16kN-m.
