Con Trượt HIWIN EGH30SA

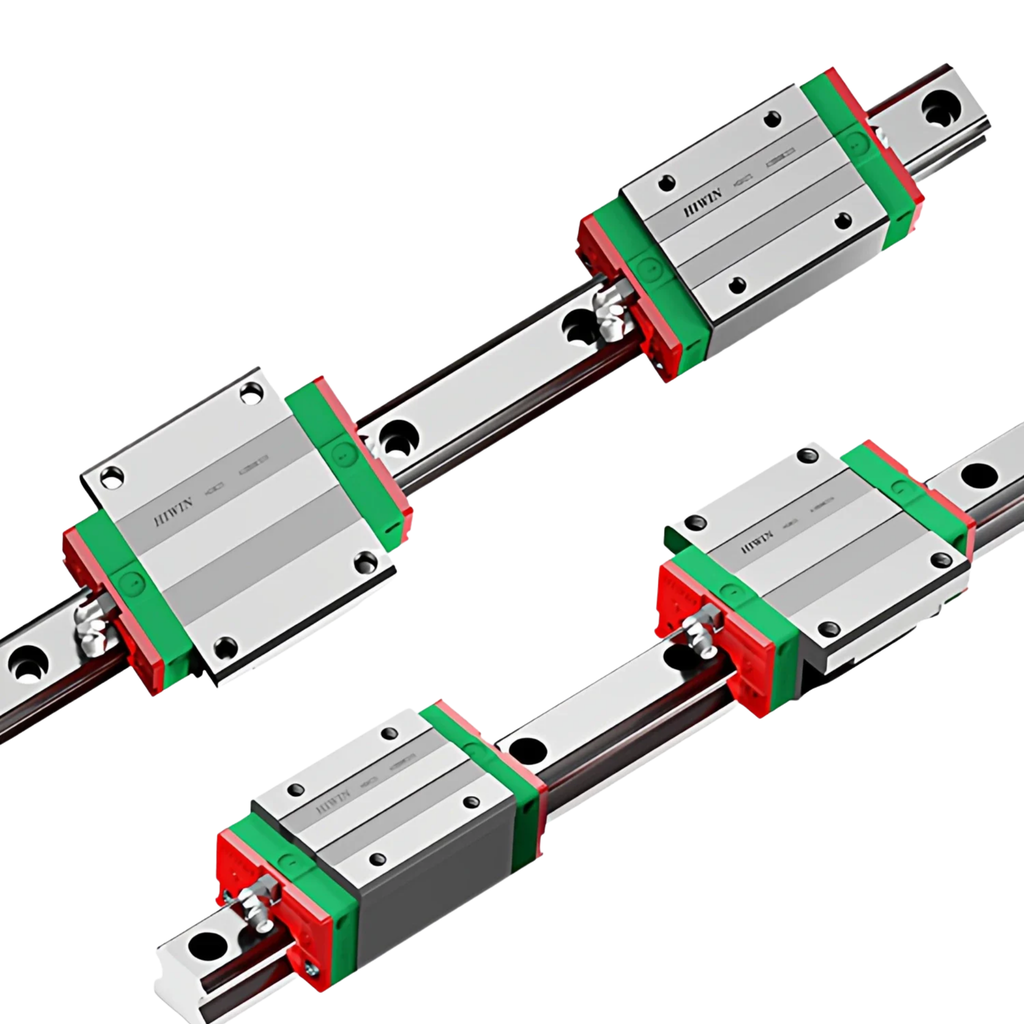

Con Trượt HIWIN EGH30SA là dòng con trượt dẫn hướng tuyến tính thuộc chuỗi HIWIN EG Series (Low Profile Type) chính hãng HIWIN Taiwan. Với thiết kế block hẹp vuông ngắn đặc trưng (Short Block) và chiều cao tổng chỉ 42mm, sản phẩm là giải pháp tối ưu hàng đầu cho các không gian cơ khí hạn chế chiều cao và chiều dài hành trình, đòi hỏi chuyển động linh hoạt và độ chính xác cao trong các hệ thống tự động hóa B2B.

1. Ưu Điểm Nổi Bật

• Thiết Kế Low Profile & Block Ngắn Siêu Tiết Kiệm Không Gian: Với chiều cao tổng H = 42mm và chiều dài tổng block chỉ 60mm (thân block kim loại L1 = 41,5mm), EGH30SA giúp tối ưu hóa tối đa hành trình trượt trong các cụm máy nhỏ hẹp.
• Tải Trọng Trung Bình & Chuyển Động Linh Hoạt: Đạt tải trọng động danh định C = 16,42kN (16.420 N) và tải trọng tĩnh C0 = 28,10kN (28.100 N), đáp ứng hoàn hảo nhu cầu dẫn hướng chính xác cho các cơ cấu gắp đặt, đầu khắc và trục phụ tự động hóa.
• Tự Căn Chỉnh Lỗi Lắp Đặt: Thiết kế tiếp xúc rãnh bi hình cung tròn 45° (4-Row Circular Arc Groove Alignment) có khả năng tự điều chỉnh các sai lệch nhỏ do bề mặt gá đặt, hạn chế kẹt bi và kéo dài tuổi thọ hệ thống.
• Vận Hành Êm Ái & Ma Sát Cực Thấp: Hệ thống bi thép cấp mài siêu mịn tuần hoàn liên tục qua nắp hồi bi nhựa tổng hợp cao cấp giúp giảm hệ số ma sát lăn xuống mức 0,002 - 0,003.

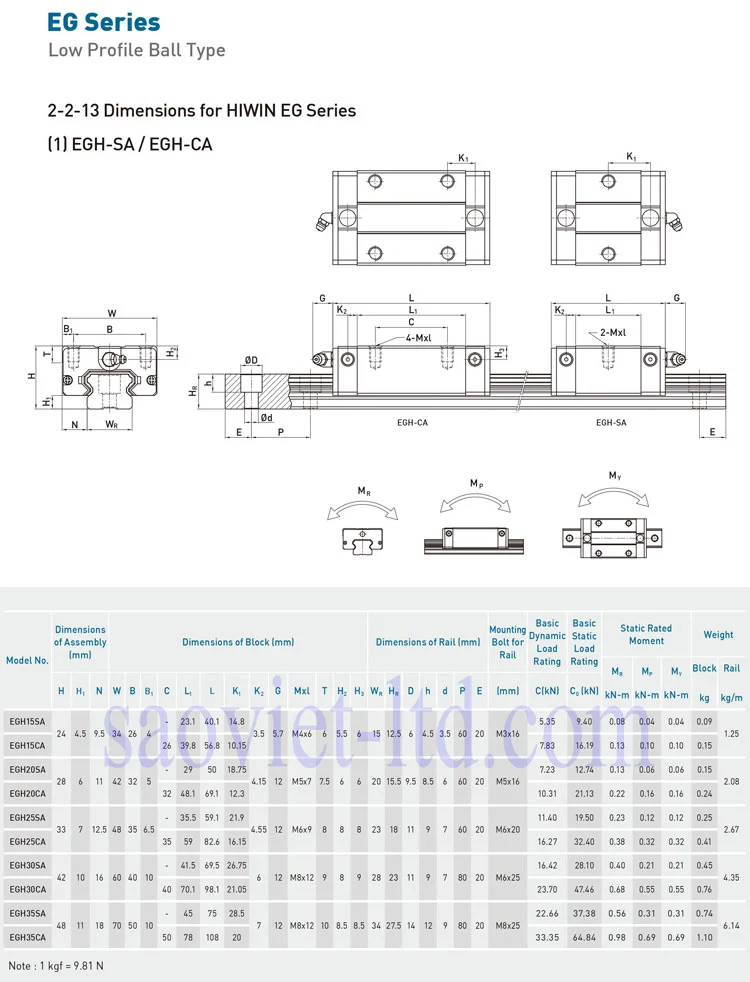

2. Bảng Thông Số Kỹ Thuật Chi Tiết

3. Giải Thích Ý Nghĩa Mã Ký Hiệu Model "EGH30SA"

• EG: Ký hiệu dòng con trượt dẫn hướng tuyến tính chiều cao thấp (Low Profile Ball Type) của HIWIN, ứng dụng công nghệ 4 hàng bi thép tuần hoàn tiếp xúc góc 45°.
• H: Ký hiệu thiết kế block hẹp không bích (High Assembly / Square Type), bắt ốc từ trên xuống.
• 30: Kích thước danh định của con trượt và thanh ray (Size 30), sử dụng đồng bộ tuyệt đối với thanh ray trượt tuyến tính HIWIN EGR30.
• S: Cấp tải trọng danh định Medium Load / Short Block (dạng block ngắn chiều dài thân L1 = 41,5mm, tổng L = 69,5mm với 2 lỗ ren bắt ốc).
• A: Phương thức gá lắp bắt bu-lông từ trên mặt con trượt xuống (Top Mounting Hole Type) với 2 lỗ ren kích thước M8 x 12mm.

4. Ứng Dụng Thực Tế

Con Trượt HIWIN EGH30SA được ứng dụng rộng rãi trong các hệ thống máy móc công nghiệp nhẹ và tự động hóa chính xác:

• Cụm gắp đặt Robot, tay gắp linh kiện sản xuất: Cần chiều dài block ngắn và trọng lượng nhẹ (0,45kg) để tối ưu tốc độ hành trình.
• Đầu khắc Laser CNC, máy in phun công nghiệp: Tiết kiệm không gian chiều cao, di chuyển mượt mà hạn chế rung lắc.
• Dây chuyền kiểm tra chất lượng, thiết bị đo lường tự động: Yêu cầu độ chính xác định vị lặp lại cao và di chuyển êm ái.

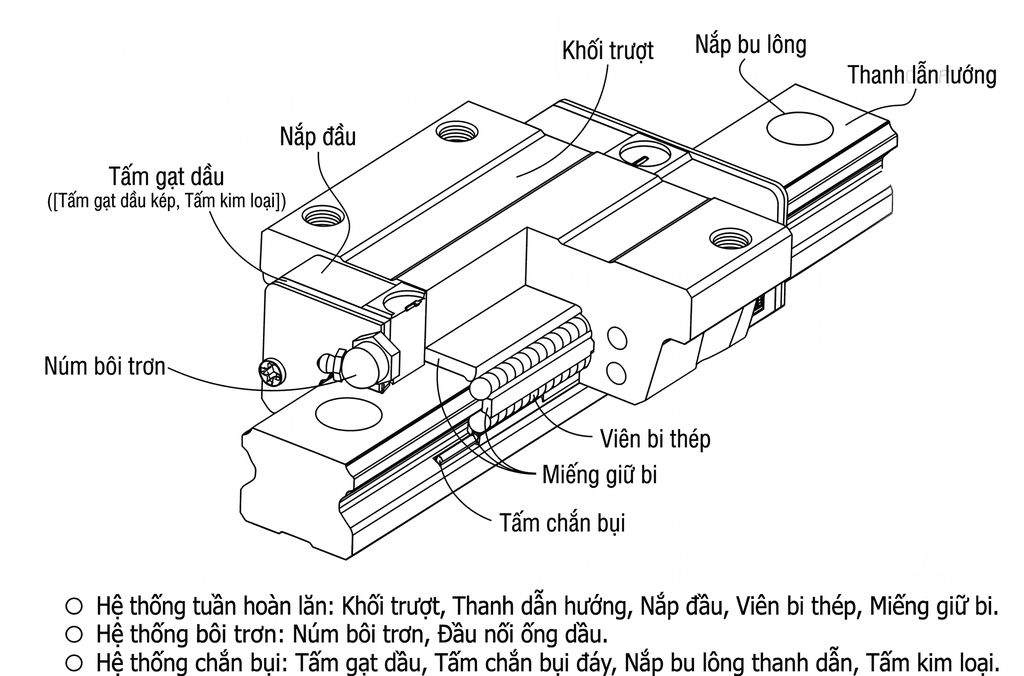

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN EGH30SA được chế tạo dựa trên nguyên lý ma sát lăn 4 hàng bi thép tuần hoàn tiếp xúc góc 45° (4-Row Circular Arc Groove Alignment):

• Thân Block Kim Loại Bằng Thép Hợp Kim Cường Độ Cao: Được nhiệt luyện và mài chính xác đạt độ cứng bề mặt tối ưu, gia công rãnh bi chính xác đến micromet.
• Hệ Thống Bi Thép Tuần Hoàn Độ Chính Xác Cao: Các viên bi thép di chuyển liên tục qua rãnh bi và nắp hồi bi nhựa tổng hợp chịu nhiệt.
• Phớt Chắn Bụi Hai Đầu & Phớt Đáy: Ngăn chặn phoi vụn, bụi bẩn xâm nhập vào rãnh bi, giữ lớp mỡ bôi trơn không bị thất thoát out.
• Cổng Bôi Trơn Tiêu Chuẩn M6x0.75P: Tích hợp vú mỡ hỗ trợ bơm mỡ bôi trơn định kỳ.

6. Hướng Dẫn Lắp Đặt, Bôi Trơn & Bảo Dưỡng

• Quy Trình Lắp Đặt EGH30SA Vào Thanh Ray EGR30:

• • Làm sạch bề mặt gá lắp ray và con trượt bằng dung dịch vệ sinh công nghiệp.
  • Trượt con trượt vào ray theo đường thẳng (song song tuyệt đối), tuyệt đối không lắp nghiêng làm rơi bi ra khỏi rãnh.
• Lực Siết Bu-lông Tiêu Chuẩn:

• • Siết 2 bu-lông ren M8 trên mặt block EGH30SA theo lực siết quy định.
• Chế Độ Bôi Trơn Mỡ Định Kỳ:
  • Bôi trơn ban đầu: Bơm mỡ bôi trơn gốc Lithium qua vú mỡ trước khi vận hành.
  • Định kỳ: Bổ sung mỡ sau mỗi 100km hành trình trượt hoặc 3 - 6 tháng làm việc liên tục.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN EGH30SA khác gì so với EGH30CA?
  EGH30SA là dạng block ngắn (Short Block / Medium Load) có chiều dài tổng L = 69,5mm và 2 lỗ ren bắt ốc, thích hợp không gian hẹp. EGH30CA là dạng block dài (Heavy Load) có chiều dài tổng L = 98,1mm với 4 lỗ ren bắt ốc, chịu tải lớn hơn (C = 23,70kN).
• Con trượt EGH30SA bắt ốc theo chiều nào và sử dụng kích thước bu-lông bao nhiêu?
  Con trượt EGH30SA có thiết kế lỗ ren bắt ốc từ trên mặt con trượt xuống (Top Mounting) với 2 lỗ ren kích thước M8 x 12mm (khoảng cách tâm lỗ ren chiều rộng B là 40mm).
• Mã EGH30SA tương thích với loại thanh ray trượt nào của HIWIN?
  Sản phẩm tương thích hoàn toàn với thanh ray trượt tuyến tính HIWIN EGR30 chính hãng (mặt ray rộng WR = 28mm, cao HR = 23mm, bước lỗ ray P = 80mm dùng bu-lông M6x25mm).
• Khả năng chịu tải trọng và momen tĩnh của con trượt EGH30SA đạt bao nhiêu?
  Đạt tải trọng động danh định C = 16,42kN (16.420 N), tải tĩnh C0 = 28,10kN (28.100 N), momen tĩnh cho phép MR = 0,40kN-m, MP = 0,21kN-m, MY = 0,21kN-m.
