Con Trượt HIWIN EGH15SA

Con Trượt HIWIN EGH15HA

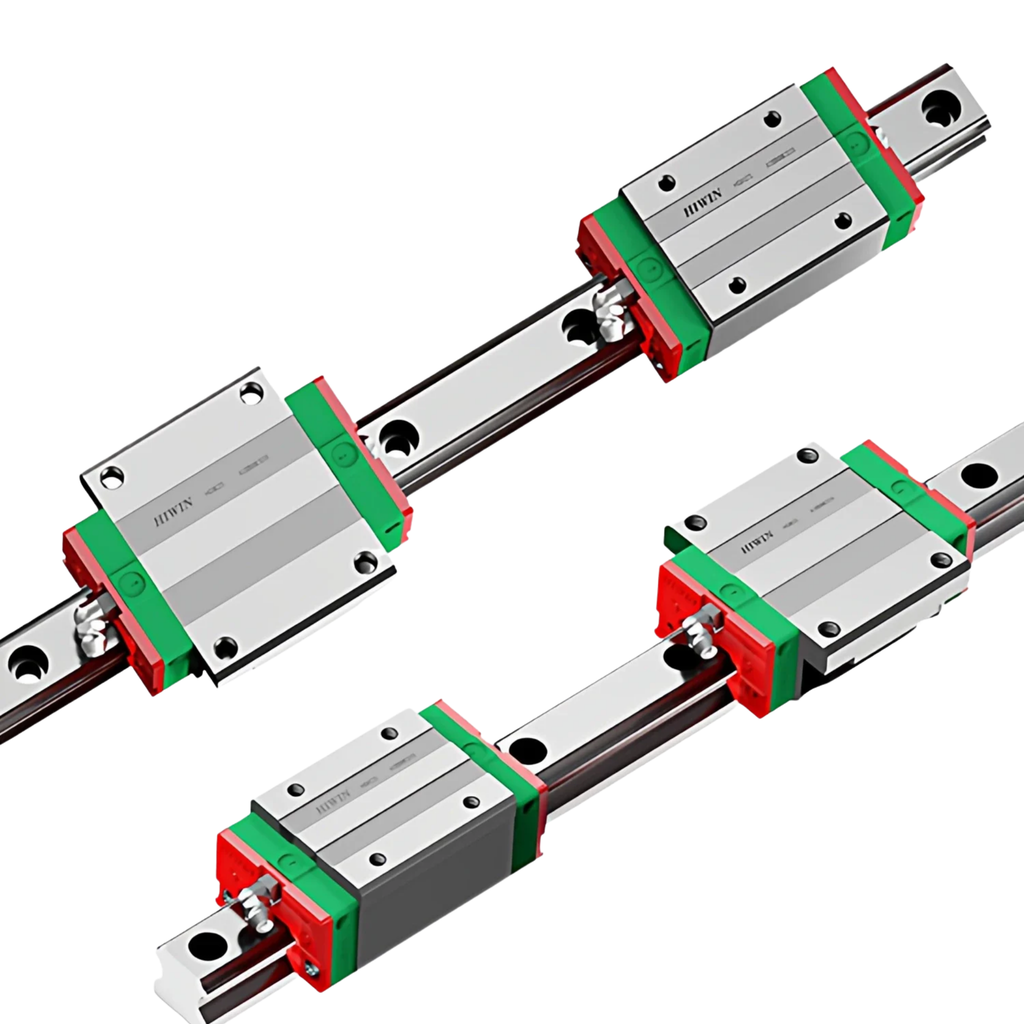

Con Trượt HIWIN EGH15SA là dòng con trượt dẫn hướng tuyến tính thuộc chuỗi HIWIN EG Series (Low Profile Type) chính hãng HIWIN Taiwan. Với thiết kế block hẹp vuông ngắn đặc trưng và chiều cao lắp đặt tổng chỉ 24mm, sản phẩm là giải pháp tối ưu hàng đầu cho các thiết bị tự động hóa, máy móc tốc độ cao và cơ cấu trượt bị giới hạn không gian chiều cao.

1. Ưu Điểm Nổi Bật

Thiết Kế Low Profile Tiết Kiệm Không Gian: Với chiều cao tổng H = 24mm, EGH15SA mỏng hơn đáng kể so với dòng HGH15CA (H = 28mm) và nhỏ gọn hơn dòng EGW15SA (H = 24mm nhưng bích rộng 52mm), giúp thu gọn kích thước và hạ thấp trọng tâm khung máy tối đa.
Cấu Trúc Block Ngắn Linh Hoạt (Short Block): Với chiều dài tổng L = 40.1mm (thân block kim loại L1 = 23.1mm), EGH15SA giúp tối ưu hóa hành trình trượt trong các không gian hành trình ngắn.
Tải Trọng Đa Hướng & Tự Căn Chỉnh: Thiết kế tiếp xúc rãnh bi 4 hàng tiếp xúc góc 45° có khả năng chịu tải tương đương theo 4 hướng (lên, xuống, trái, phải) và tự điều chỉnh sai lệch nhỏ do bề mặt gá đặt, hạn chế kẹt bi.
Chuyển Động Êm Ái & Ma Sát Cực Thấp: Hệ thống bi thép tuần hoàn siêu mịn giúp giảm hệ số ma sát lăn xuống mức 0,002 - 0,003, thích hợp cho các ứng dụng tự động hóa tốc độ cao.

2. Bảng Thông Số Kỹ Thuật Chi Tiết

Hạng mục thông số	Giá trị kỹ thuật chuẩn Catalogue HIWIN	Ghi chú & Điều kiện áp dụng
Mã model sản phẩm	EGH15SA	Dòng EG - Low Profile Block ngắn
Thương hiệu & Xuất xứ	HIWIN / Taiwan	Chính hãng HIWIN Đài Loan
Chiều cao lắp đặt tổng (H)	24mm	Thiết kế chiều cao thấp (Low Profile)
Khoảng hở gầm (H1)	4,5mm	Khoảng hở giữa mặt dưới block và đáy ray
Khoảng cách tâm ray (N)	9,5mm	Khoảng cách từ tâm ray đến mép hông block
Chiều rộng block (W)	34mm	Dạng block hẹp không mặt bích
Khoảng cách lỗ ren chiều rộng (B)	26mm	Khoảng cách 2 tâm lỗ ren dọc theo W
Mép block đến lỗ ren (B1)	4mm	Khoảng cách mép ngoài đến tâm lỗ ren
Khoảng cách lỗ ren chiều dài (C)	- (Dạng block ngắn 2 lỗ ren)	Thiết kế 2 lỗ ren bắt ốc trên mặt con trượt
Chiều dài thân block (L1)	23,1mm	Chiều dài phần kim loại thân con trượt
Chiều dài tổng block (L)	40,1mm	Bao gồm cả phớt chắn bụi 2 đầu
Khoảng cách phớt chắn bụi (K1)	14,8mm	Vị trí cố định tấm chắn mỡ/bụi
Kích thước K2 & G	K2 = 3,5mm / G = 5,7mm	Vị trí đầu bôi trơn vú mỡ
Kích thước ren bắt ốc (M x l)	M4 x 6mm	Bắt ốc từ trên xuống mặt block (Top Mounting)
Độ sâu ren hiệu dụng (T)	6mm	Chiều sâu ren tối đa trên mặt con trượt
Chiều cao H2 & H3	H2 = 5,5mm / H3 = 6mm	Vị trí đầu phớt và tai bôi trơn
Tải trọng động danh định (C)	5,35kN (5.350 N)	Theo chuẩn ISO 14728 cho chu kỳ 100km
Tải trọng tĩnh danh định (C0)	9,40kN (9.400 N)	Giới hạn biến dạng dẻo tại điểm tiếp xúc bi
Momen tĩnh cho phép MR	0,08kN-m	Momen xoắn quanh trục X (Lăn dọc)
Momen tĩnh cho phép MP	0,04kN-m	Momen lật quanh trục Y (Cúi dọc)
Momen tĩnh cho phép MY	0,04kN-m	Momen lắc quanh trục Z (Đảo ngang)
Khối lượng block con trượt	0,09kg	Khối lượng 1 block EGH15SA riêng biệt

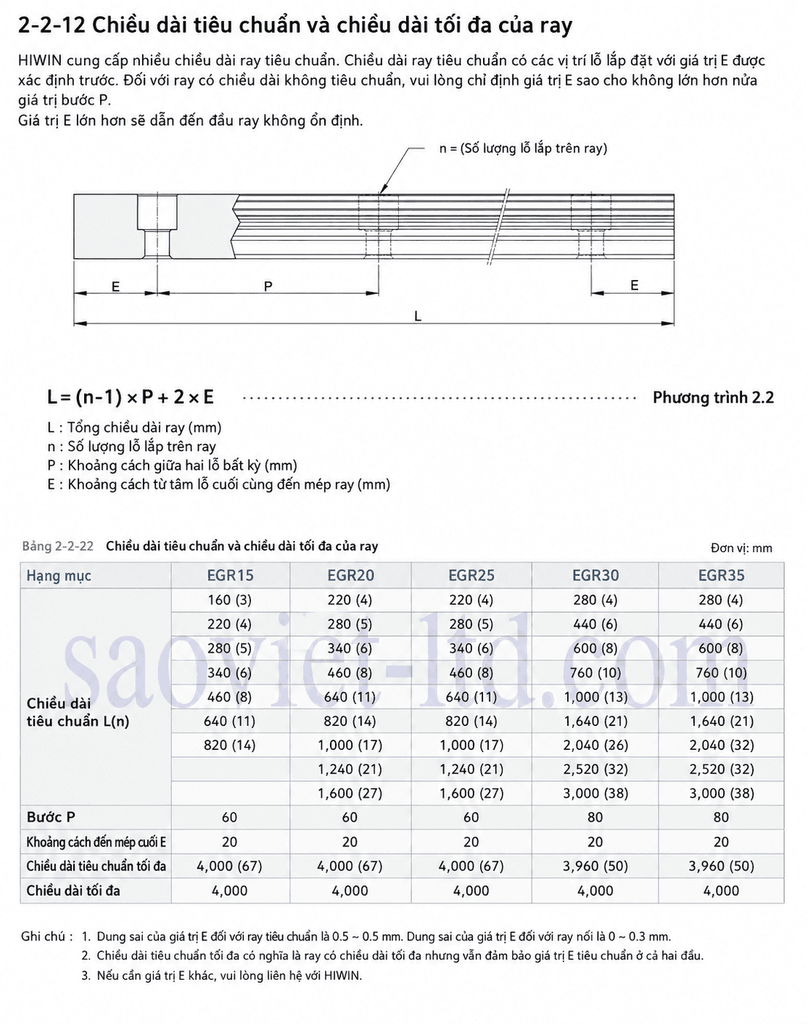

Thanh ray trượt tương thích	HIWIN EGR15	WR=15mm, HR=12,5mm, P=60mm, M3x16mm
Khối lượng thanh ray EGR15	1,25kg/m	Khối lượng trên mỗi mét chiều dài ray

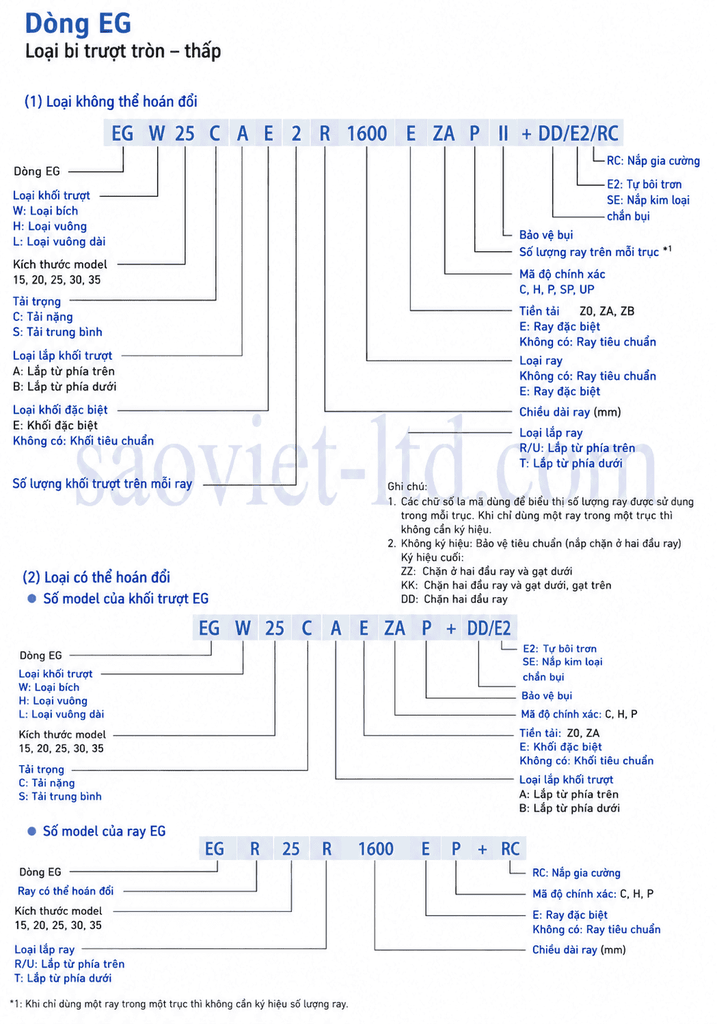

3. Phân Tích Thông Số Ký Hiệu "EGH15SA"

EG: Dòng con trượt dẫn hướng tuyến tính chiều cao thấp (Low Profile Ball Type) của HIWIN, chuyên dụng cho ngành tự động hóa.
H: Dạng block hẹp không bích (Square / Narrow Type), chiều rộng W = 34mm.
15: Kích thước danh định con trượt và thanh ray (Size 15), dùng đồng bộ với ray HIWIN EGR15 (mặt ray rộng 15mm).
S: Cấp tải trọng trung bình / block ngắn (Short / Medium Load), chiều dài thân L1 = 23,1mm.
A: Phương thức gá lắp bắt bu-lông từ trên mặt con trượt xuống (Top Mounting Hole Type), lỗ ren M4 x 6mm.

4. Ứng Dụng Thực Tế

Con Trượt HIWIN EGH15SA được ứng dụng rộng rãi trong các thiết bị tự động hóa công nghiệp nhẹ:

Thiết bị sản xuất bán dẫn & linh kiện điện tử: Yêu cầu cơ cấu dẫn hướng siêu nhỏ gọn, chuyển động mịn và chính xác cao.
Cánh tay robot gắp linh kiện, bàn trượt X-Y nhỏ: Hạ thấp trọng tâm, giảm khối lượng chuyển động động cơ cơ cấu.
Máy đóng gói tự động, máy khắc laser, máy đo kiểm: Các vị trí bị khống chế chiều cao gầm máy.

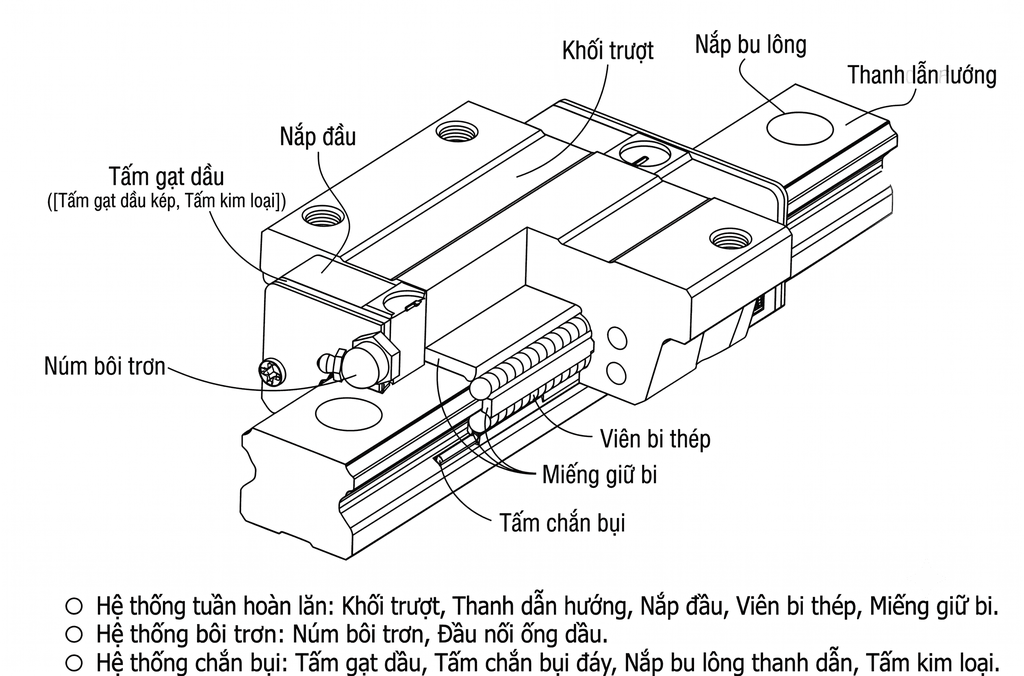

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN EGH15SA hoạt động dựa trên nguyên lý ma sát lăn 4 hàng bi thép tuần hoàn tiếp xúc góc 45°:

Thân Block Thép Hợp Kim: Được nhiệt luyện gia công chính xác, thiết kế rãnh bi hình cung tròn chịu lực đa hướng.
Hệ Thống Bi Thép & Nắp Hồi Bi: Các viên bi di chuyển tuần hoàn liên tục qua nắp hồi bi nhựa tổng hợp chịu nhiệt, đảm bảo chuyển động mượt mà.
Phớt Chắn Bụi 2 Đầu & Phớt Đáy: Ngăn bụi bẩn, phoi mịn xâm nhập và bảo vệ lớp mỡ bôi trơn.
Đầu Bôi Trơn Vú Mỡ: Tích hợp vú mỡ hỗ trợ châm mỡ định kỳ dễ dàng.

6. Hướng Dẫn Lắp Đặt, Bôi Trơn & Bảo Dưỡng Chuẩn Kỹ Thuật

Quy Trình Lắp Đặt Vào Thanh Ray EGR15:

- Làm sạch bề mặt gá lắp ray và con trượt.
- Lắp con trượt vào ray theo đường thẳng song song tuyệt đối, không lắp nghiêng làm rớt bi.
Lực Siết Bu-lông Tiêu Chuẩn:

- Siết 2 bu-lông ren M4 trên mặt block EGH15SA theo lực siết quy định.
Chế Độ Bôi Trơn Mỡ Định Kỳ:
- Bôi trơn ban đầu: Bơm mỡ gốc Lithium qua vú mỡ trước khi vận hành.
- Định kỳ: Bổ sung mỡ sau mỗi 100km hành trình trượt hoặc 3 - 6 tháng làm việc liên tục.

7. Câu Hỏi Thường Gặp

Con trượt HIWIN EGH15SA khác gì so với EGH15CA và EGW15SA?
EGH15SA là dạng block ngắn chiều cao thấp (H=24mm, W=34mm, L=40,1mm). EGH15CA là dạng block dài tải nặng (H=24mm, W=34mm, L=56,8mm). Còn EGW15SA là dạng mặt bích rộng (H=24mm, W=52mm, L=40,1mm).
Con trượt EGH15SA bắt ốc theo chiều nào và dùng bu-lông kích thước bao nhiêu?
Con trượt EGH15SA có thiết kế 2 lỗ ren bắt ốc từ trên mặt con trượt xuống (Top Mounting) với kích thước M4 x 6mm (khoảng cách tâm lỗ ren B là 26mm).
Mã EGH15SA dùng chung với thanh ray trượt nào của HIWIN?
Sử dụng đồng bộ với thanh ray trượt tuyến tính HIWIN EGR15 chính hãng (mặt ray rộng WR = 15mm, cao HR = 12,5mm, bước lỗ ray P = 60mm dùng bu-lông M3x16mm).
Khả năng chịu tải trọng và momen tĩnh của con trượt EGH15SA là bao nhiêu?
Đạt tải trọng động danh định C = 5,35kN (5.350 N), tải tĩnh C0 = 9,40kN (9.400 N), momen tĩnh MR = 0,08kN-m, MP = 0,04kN-m, MY = 0,04kN-m.
