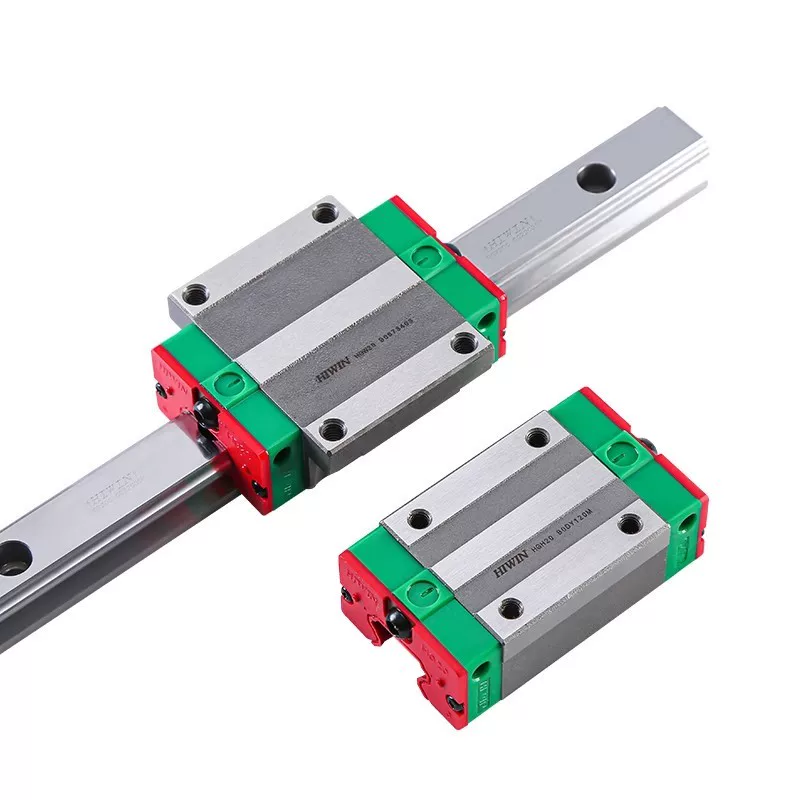

Con Trượt  HIWIN EGW25CA

Con Trượt HIWIN EGW25CA là dòng con trượt dẫn hướng tuyến tính dạng mặt bích thuộc chuỗi HIWIN EG Series (Low Profile Flange Heavy Load Type) chính hãng HIWIN Taiwan. Với thiết kế block mặt bích rộng 73mm, chiều cao tổng mỏng chỉ 35mm cùng chiều dài block 82.6mm (4 lỗ ren M8 gá lắp), sản phẩm là giải pháp tối ưu hàng đầu cho các cơ cấu tự động hóa B2B, máy CNC mini, cánh tay robot và thiết bị công nghiệp hạn chế không gian chiều đứng nhưng yêu cầu mặt bích gá lắp rộng, khả năng chịu tải trọng nặng và độ chính xác chuyển động tuyến tính cao.

1. Ưu Điểm Nổi Bật

• Thiết Kế Low Profile Mặt Bích Mỏng Tiết Kiệm Không Gian: Chiều cao lắp đặt tổng thể chỉ H = 35mm kết hợp mặt bích rộng W = 73mm (với khoảng cách tâm lỗ ren B = 60mm, C = 35mm), giúp hạ thấp trọng tâm cơ cấu và mở rộng diện tích gá bắt cho bàn máy.
• Cấp Tải Nặng Heavy Load Block Dài (CA Type): Thân block dài L = 82.6mm tích hợp 4 lỗ ren M8 bắt từ trên xuống, chịu tải trọng động danh định C = 16,27kN (16.270 N) và tải trọng tĩnh C0 = 32,40kN (32.400 N) – cao hơn 66% so với bản block ngắn EGW25SA.
• Kết Cấu 4 Hàng Bi Tự Căn Chỉnh Lỗi Lắp Đặt: Bố trí góc tiếp xúc bi 45° (4-Row Circular Arc Groove) giúp con trượt chịu lực đều theo 4 hướng (lên, xuống, trái, phải) và tự điều chỉnh các sai lệch bề mặt gá lắp nhỏ, hạn chế tình trạng kẹt bi.
• Chuyển Động Ma Sát Cực Thấp & Vận Hành Êm Ái: Hệ thống bi thép tuần hoàn qua nắp hồi bi nhựa cao cấp giúp giảm hệ số ma sát lăn xuống mức 0,002 - 0,003.

2. Bảng Thông Số Kỹ Thuật Chi Tiết

3. Phân Tích Ý Nghĩa Thông Số Ký Hiệu HIWIN EGW25CA

• EG: Ký hiệu dòng con trượt dẫn hướng tuyến tính chuỗi EG Series (Low Profile Ball Type) của HIWIN, thiết kế chiều cao thấp tiết kiệm không gian.
• W: Ký hiệu kiểu khối con trượt có mặt bích rộng (Flange Block).
• 25: Kích thước danh định của con trượt và thanh ray (Size 25), sử dụng tương thích với thanh ray trượt tuyến tính HIWIN EGR25 (WR = 23mm).
• C: Cấp tải trọng danh định Heavy Load / Long Block (chiều dài thân block L1 = 59mm, tổng chiều dài 82.6mm với 4 lỗ ren bắt ốc M8, chịu tải tĩnh 32,40kN).
• A: Phương thức gá lắp bắt bu-lông từ trên mặt bích xuống (Top Mounting Hole Type) với 4 lỗ ren kích thước M8 (khoảng cách tâm lỗ ren B x C là 60mm x 35mm).

4. Ứng Dụng Thực Tế

Con Trượt HIWIN EGW25CA được ứng dụng phổ biến trong các cơ cấu công nghiệp đòi hỏi chiều cao thấp, mặt bích gá lắp rộng và khả năng chịu tải cao:

• Máy khắc gỗ CNC mini, máy cắt Laser/Plasma khổ nhỏ: Cơ cấu trượt bàn máy hoặc trục Z cần thu gọn không gian chiều đứng.
• Thiết bị gắp nhả tự động (Pick & Place), dây chuyền đóng gói: Các trục chuyển động hành trình ngắn đến trung bình làm việc liên tục.
• Cánh tay Robot công nghiệp, thiết bị kiểm tra linh kiện điện tử: Yêu cầu chuyển động tuyến tính siêu mượt, hạn chế độ rơ lắc.

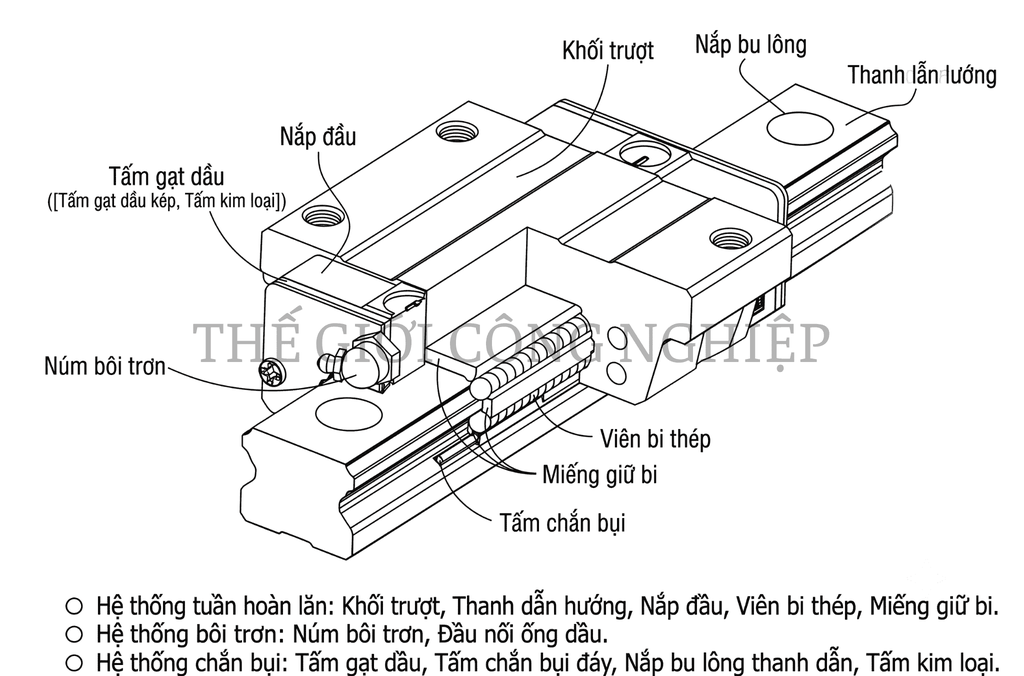

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN EGW25CA hoạt động dựa trên nguyên lý ma sát lăn 4 hàng bi thép tuần hoàn tiếp xúc góc 45°:

• Thân Block Thép Hợp Kim Cường Độ Cao: Được nhiệt luyện gia mài chính xác rãnh bi, chịu lực phân bổ đồng đâu theo cả 4 hướng.
• Hệ Thống Bi Thép Tuần Hoàn: Bi thép lăn liên tục trong rãnh và quay lại qua đường hồi bi nhựa cao cấp, đảm bảo ma sát lăn cực thấp.
• Phớt Chắn Bụi Hai Đầu (End Seals) & Phớt Đáy: Ngăn bụi bẩn, phoi kim loại xâm nhập rãnh bi và giữ lớp mỡ bôi trơn không bị rò rỉ.
• Cổng Bôi Trơn M6x0.75P: Tích hợp vú mỡ thẳng giúp bổ sung mỡ bôi trơn định kỳ nhanh chóng.

6. Hướng Dẫn Lắp Đặt, Bôi Trơn & Bảo Dưỡng

• Quy Trình Lắp Đặt Vào Thanh Ray EGR25:

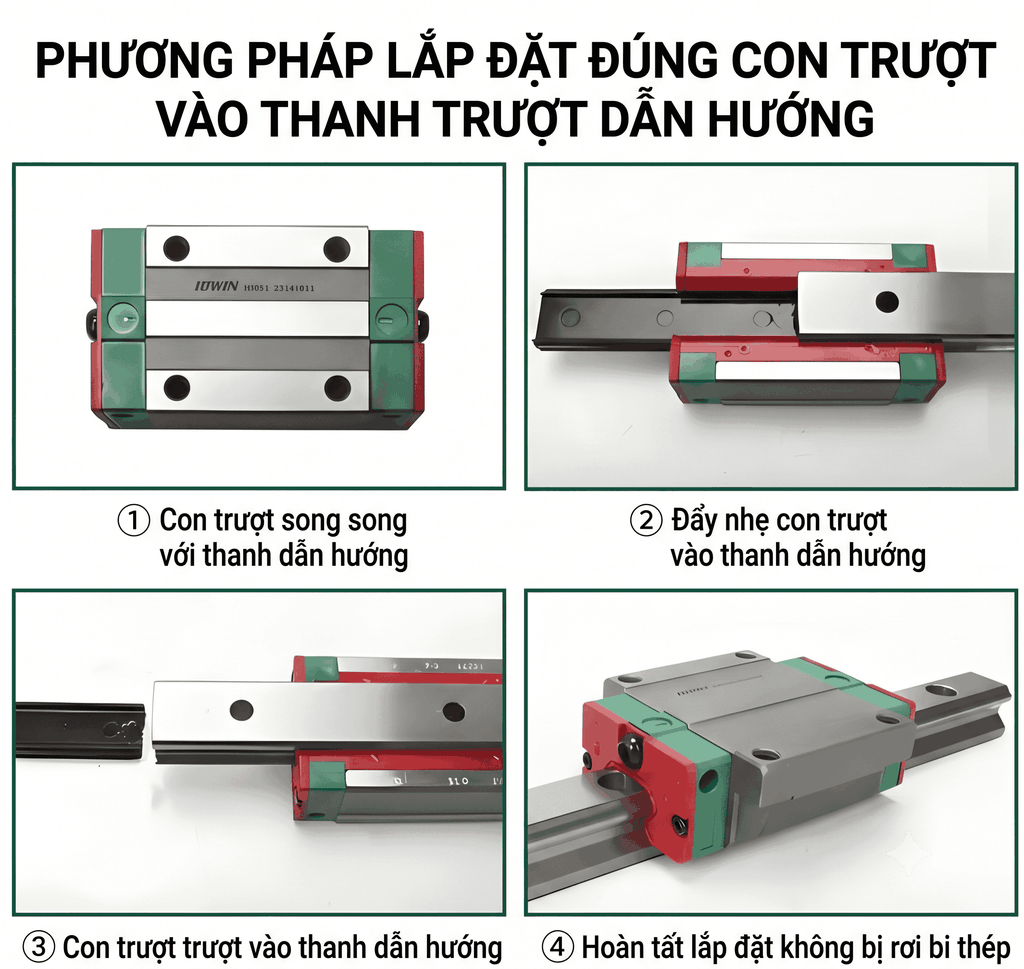

• • Làm sạch bề mặt gá lắp ray và con trượt bằng dung dịch vệ sinh chuyên dụng.
  • Lắp con trượt vào ray theo đường thẳng (song song tuyệt đối), tuyệt đối không đẩy nghiêng làm rơi bi ra khỏi rãnh.
  • Dùng đồng hồ so kiểm tra độ song song giữa các thanh ray trước khi siết chặt bu-lông.
• Lực Siết Bu-lông Tiêu Chuẩn:

• • Siết 4 bu-lông ren M8 trên mặt bích block EGW25CA theo lực siết quy định.
• Chế Độ Bôi Trơn Mỡ Định Kỳ:
  • Bôi trơn ban đầu: Bơm mỡ gốc Lithium qua vú mỡ M6 trước khi vận hành.
  • Định kỳ: Bổ sung mỡ sau mỗi 100km hành trình trượt hoặc 3 - 6 tháng làm việc liên tục.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN EGW25CA khác gì so với EGW25SA và EGH25CA?
  EGW25CA thuộc dòng chiều cao thấp H35mm, block có mặt bích rộng W73mm, tải nặng (Heavy Load) với 4 lỗ ren M8 (L = 82.6mm, C = 16,27kN). EGW25SA là bản block ngắn với 2 lỗ ren M8 (H = 33mm, L = 59.1mm, C = 11,40kN). Còn EGH25CA là bản block hẹp vuông W48mm (4 lỗ ren M6).
• Con trượt EGW25CA sử dụng bu-lông gá lắp kích thước bao nhiêu và bắt theo chiều nào?
  Con trượt EGW25CA sử dụng bu-lông M8 bắt từ trên mặt bích xuống (Top Mounting A type) với khoảng cách tâm lỗ ren B x C là 60mm x 35mm.
• Mã EGW25CA tương thích với loại thanh ray trượt nào của HIWIN?
  Sản phẩm tương thích hoàn toàn với thanh ray trượt tuyến tính HIWIN EGR25 chính hãng (mặt ray rộng WR = 23mm, cao HR = 18mm, bước lỗ ray P = 60mm dùng bu-lông M6x20mm).
• Khả năng chịu tải trọng và momen tĩnh của con trượt EGW25CA đạt bao nhiêu?
  Đạt tải trọng động danh định C = 16,27kN (16.270 N), tải tĩnh C0 = 32,40kN (32.400 N), momen tĩnh cho phép MR = 0,38kN-m, MP = 0,32kN-m, MY = 0,32kN-m.
