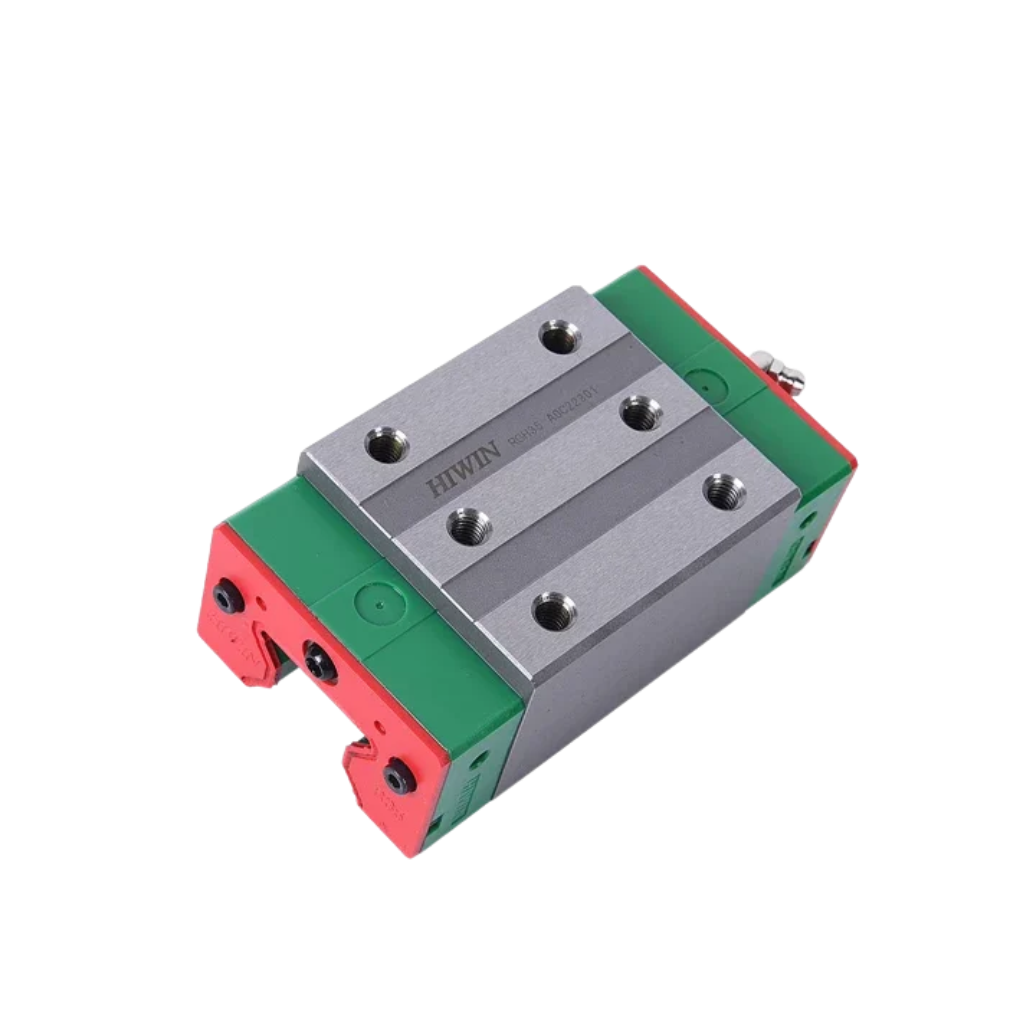

Con Trượt HIWIN RGH65HA

Con Trượt HIWIN RGH65HA là dòng con trượt dẫn hướng tuyến tính con lăn dạng vuông cao cấp siêu tải nặng thuộc chuỗi HIWIN RG Series (Block dạng vuông cao siêu tải nặng HA) chính hãng HIWIN Đài Loan. Với thiết kế sử dụng các con lăn hình trụ xếp 4 hàng góc tiếp xúc 45° thay cho bi cầu thông thường, sản phẩm mang lại độ cứng vững cơ học vượt trội, biến dạng dẻo cực thấp cùng khả năng chịu tải trọng động danh định C = 275,3kN (275.300 N) và tải trọng tĩnh C0 = 572,7kN (572.700 N). Đây là giải pháp linh kiện cơ khí chính xác hàng đầu cho các dòng máy công cụ CNC nặng cỡ lớn, máy phay giường khổng lồ, máy chấn dập hạng nặng, máy mài chính xác và các hệ thống tự động hóa B2B đòi hỏi khả năng triệt tiêu rung động và chịu lực chấn động gia công cực lớn.

1. Ưu Điểm Nổi Bật

• Kết Cấu Con Lăn Hình Trụ Siêu Cứng Vững: Sử dụng các con lăn hình trụ có diện tích tiếp xúc đường thay cho tiếp xúc điểm của bi cầu, giúp tăng độ cứng vững cơ học lên gấp nhiều lần và giảm thiểu tối đa biến dạng đàn hồi dưới tải trọng nặng.
• Tải Trọng Chịu Lực Siêu Cực Khủng Ở Kích Thước 65: Đạt tải trọng động danh định C = 275,3kN (275.300 N) và tải trọng tĩnh C0 = 572,7kN (572.700 N) – cao hơn 1.39 lần về tải tĩnh so với bản tiêu chuẩn RGH65CA (C0 = 411,6kN), đồng thời cao hơn 1.36 lần về tải tĩnh so với dòng con trượt bi cầu cùng kích thước HGH65HA (C0 = 420,17kN).
• Thiết Kế Block Dạng Vuông Cao Bắt Ốc Từ Trên Xuống (Dạng HA): Chiều cao lắp đặt tổng H = 120mm, chiều rộng block W = 126mm và chiều dài tổng block L = 295mm với 6 lỗ ren M16x20mm gia công chính xác trên mặt trên block, giúp gá bắt bu-lông chắc chắn và phân bố lực đều khắp thân block.
• Góc Tiếp Xúc 45° Chịu Tải Đa Hướng Cân Bằng: 4 hàng con lăn tuần hoàn xếp ở góc tiếp xúc 45° chịu lực đều theo cả 4 hướng: hướng nén vuông góc, hướng kéo ngược và hai hướng lực ngang hông.
• Momen Tĩnh Kháng Lật Siêu Cực Khủng: Momen tĩnh cho phép đạt MR = 22,55kN-m (22.550 N-m), MP = 22,17kN-m (22.170 N-m) và MY = 22,17kN-m (22.170 N-m), đảm bảo cụm trục máy siêu nặng di chuyển ổn định tuyệt đối không bị lệch nghiêng.

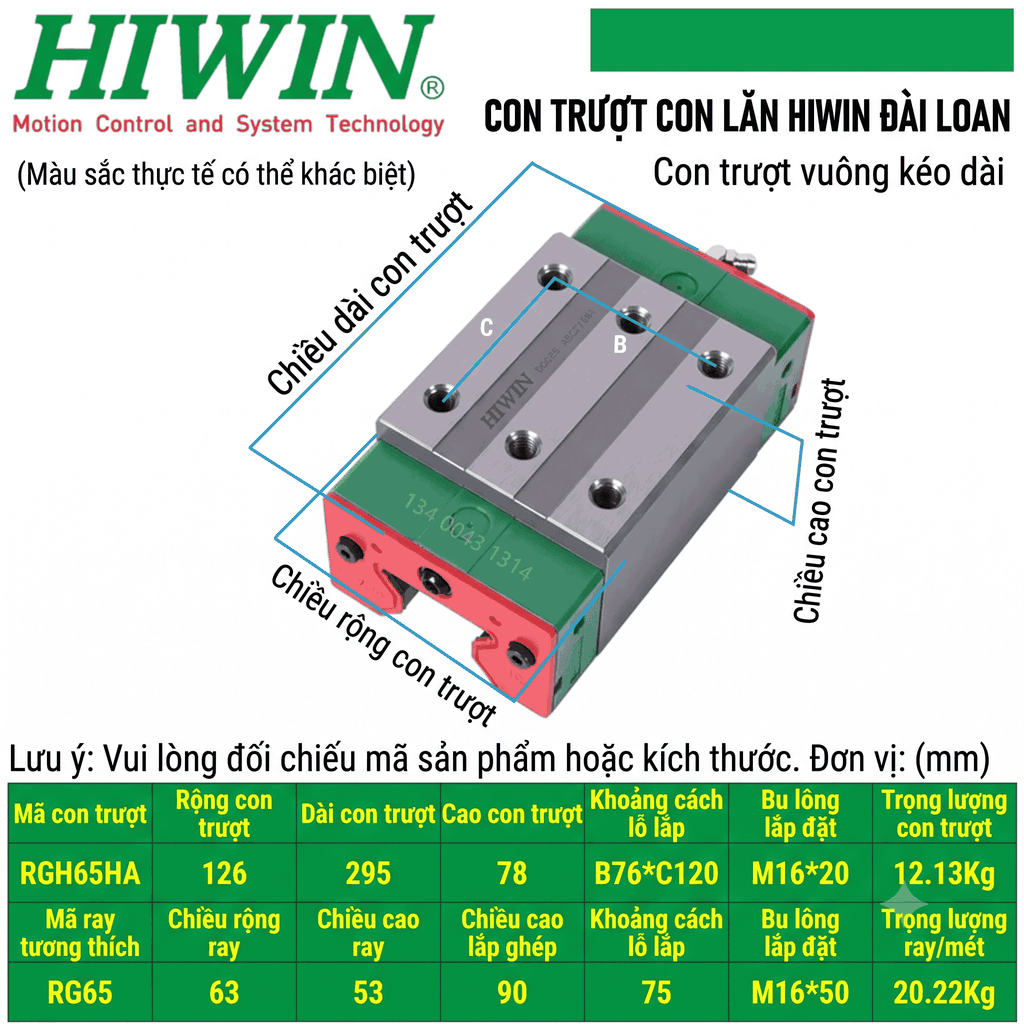

2. Bảng Thông Số Kỹ Thuật Chi Tiết

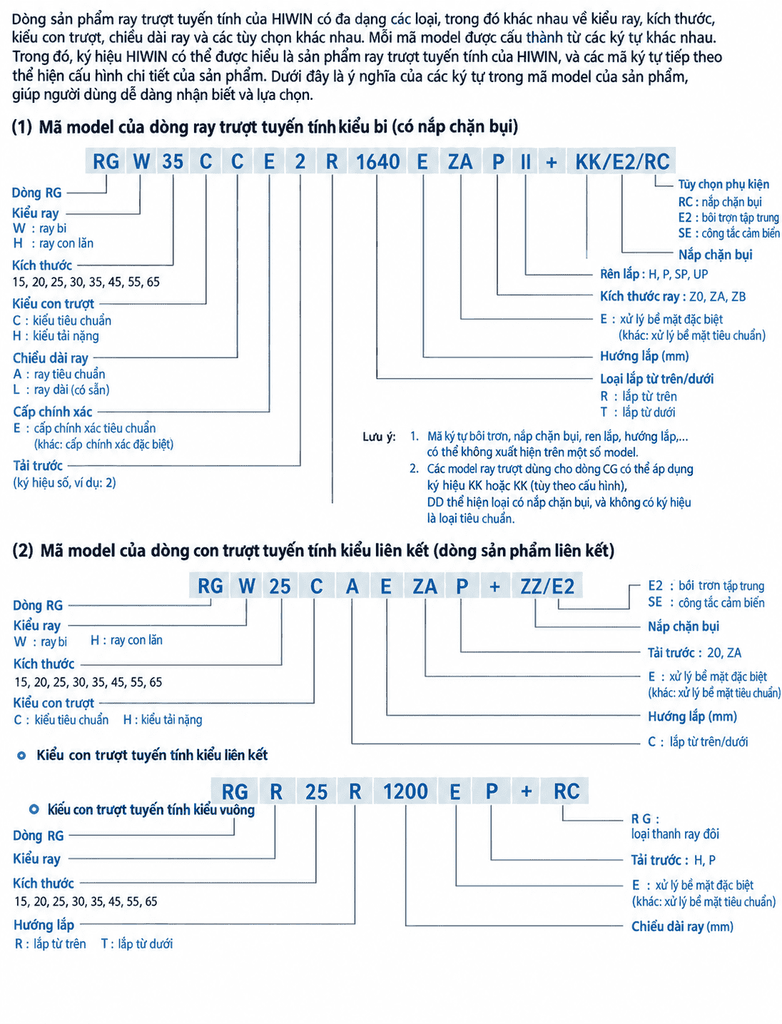

3. Phân Tích Ý Nghĩa Thông Số Ký Hiệu HIWIN RGH65HA

• R: Ký hiệu dòng con trượt tuyến tính dạng con lăn siêu cứng vững của HIWIN.
• G: Ký hiệu thiết kế rãnh con lăn chuẩn tĩnh và động cao cấp.
• H: Dạng block vuông cao, chiều cao gá lắp H = 120mm.
• 65: Kích thước danh định con trượt và thanh ray (Kích thước 65), tương thích với thanh ray trượt RGR65 (rộng 63mm, cao 53mm).
• H: Cấp siêu tải nặng (Thân block dài L1 = 223mm, tổng chiều dài 295mm với 6 lỗ ren M16).
• A: Dạng gá bắt bu-lông từ trên xuống.

4. Ứng Dụng Thực Tế

Con Trượt HIWIN RGH65HA chuyên dùng trong các hệ thống máy móc cơ khí hạng nặng và dây chuyền sản xuất tự động B2B đòi hỏi độ cứng vững và lực kéo siêu tải vượt trội:

• Trung tâm gia công cơ khí CNC siêu nặng & Máy phay giường khổng lồ: Trục X, Y, Z chịu tải cắt gọt lớn, ăn phôi kim loại dày mà không bị rung giật.
• Máy mài phẳng & Máy mài tròn chính xác cao cẩu nặng: Duy trì độ phẳng mặt mài siêu mịn nhờ đặc tính triệt tiêu độ rơ đàn hồi của con lăn.
• Máy chấn dập hạng nặng, máy ép thủy lực hàng ngàn tấn & Máy cắt phôi công nghiệp: Chịu lực chấn động va đập liên tục với tần suất và lực va đập cao.
• Cánh tay Robot công nghiệp tải trọng cực lớn & Cơ cấu nâng hạ cầu cảng / siêu trường siêu trọng: Đảm bảo an toàn tuyệt đối và độ định vị lặp lại chuẩn xác.

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN RGH65HA vận hành dựa trên nguyên lý ma sát lăn 4 hàng con lăn hình trụ khép kín:

• Thân Block Thép Tinh Luyện Nhiệt Luyện Cao Cấp: Thân block làm bằng thép hợp kim đặc biệt gia công mài chính xác rãnh chạy con lăn, đạt độ cứng bề mặt cao chống ăn mòn và mài mòn.
• Chuỗi Con Lăn Hình Trụ Tuần Hoàn: Các con lăn hình trụ được chế tạo với độ chính xác vi mô, tiếp xúc đường với rãnh ray giúp phân bổ ứng suất tải rộng hơn nhiều so với bi cầu.
• Cụm Đầu Tuần Hoàn Nhựa & Miếng Giữ Con Lăn: Định hướng dòng con lăn chuyển động mượt mà, ngăn ngừa con lăn bị xô lệch hoặc rơi ra ngoài khi tháo block khỏi thanh ray.
• Hệ Thống Phớt Chắn Bụi Đa Tầng: Phớt làm kín hai đầu kết hợp phớt gạt bụi dưới đáy bảo vệ tuyệt đối rãnh chạy khỏi phôi kim loại, bụi mài và dung dịch tưới nguội.
• Cụm Bôi Trơn Vú Mỡ M6x0.75P: Cung cấp mỡ bôi trơn trực tiếp vào các đường con lăn tuần hoàn, giảm ma sát và kéo dài tuổi thọ vận hành.

6. Hướng Dẫn Lắp Đặt & Bảo Dưỡng Chuẩn Kỹ Thuật

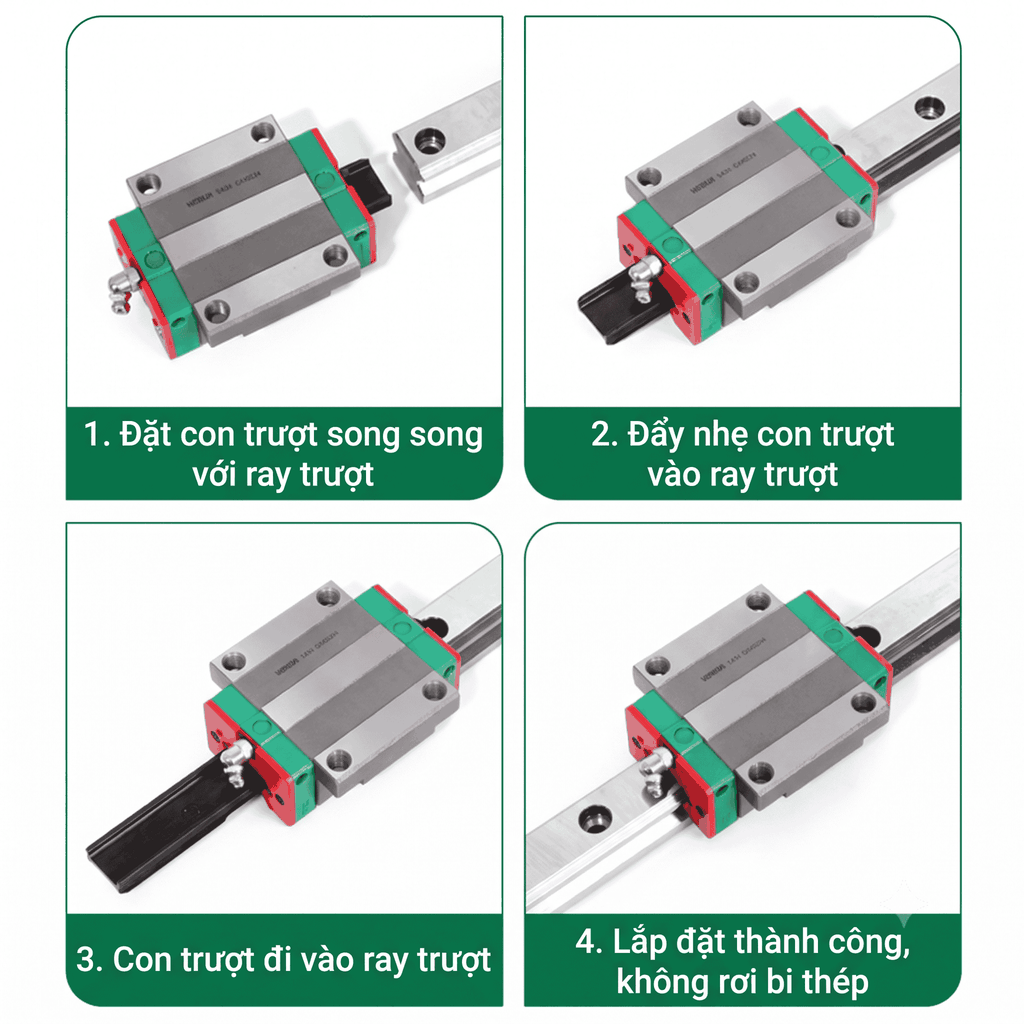

1. Quy Trình Lắp Đặt Con Trượt Vào Ray RGR65:
   • Làm sạch bề mặt gá lắp và thanh ray RGR65.
   • Sử dụng thanh gá nhựa bảo vệ khi trượt con trượt RGH65HA sang thanh ray để đảm bảo con lăn không bị xô lệch.
   • Siết 6 bu-lông ren M16x20mm gá block theo lực siết quy định đối với vật liệu đế gá.
2. Chế Độ Bôi Trơn Mỡ Định Kỳ:
   • Bơm mỡ bôi trơn gốc Lithium qua vú mỡ M6 định kỳ sau mỗi 100km - 200km hành trình hoặc 3 - 6 tháng vận hành thực tế.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN RGH65HA khác gì so với con trượt bi cầu HGH65HA?
  RGH65HA sử dụng con lăn hình trụ cho độ cứng vững và tải trọng tĩnh cao hơn gấp 1.36 lần (572,7kN so với 420,17kN) so với HGH65HA dùng bi cầu. RGH65HA có 6 lỗ ren M16 gá mặt trên (HGH65HA chỉ có 4 lỗ ren M16), chiều dài block RGH65HA là 295mm (HGH65HA là 259,6mm).
• Con trượt RGH65HA khác gì so với RGH65CA?
  RGH65HA là dòng con lăn thân dài siêu tải nặng (L = 295mm, C0 = 572,7kN, C = 275,3kN). Còn RGH65CA là dòng con lăn thân tiêu chuẩn tải nặng (L = 232mm, C0 = 411,6kN, C = 213kN).
• Mã RGH65HA sử dụng bu-lông gá bắt kích thước bao nhiêu?
  Gá block sử dụng 6 bu-lông ren M16 (độ sâu ren 25mm) bắt từ trên xuống với khoảng cách tâm lỗ C = 120mm, B = 76mm. Thanh ray trượt RGR65 bắt bằng bu-lông lục giác chìm M16x50mm (bước lỗ ray P = 75mm).
• Tải trọng danh định của con trượt RGH65HA đạt bao nhiêu?
  Đạt tải trọng động danh định C = 275,3kN (275.300 N) và tải trọng tĩnh C0 = 572,7kN (572.700 N).
