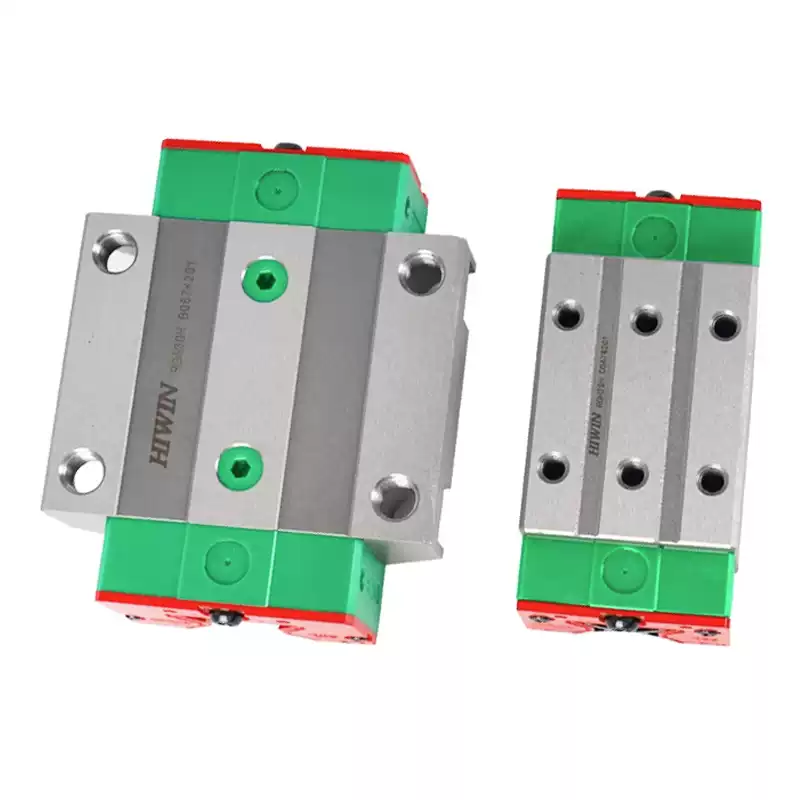

Con Trượt HIWIN RGH15CA

Con Trượt HIWIN RGH15CA là dòng con trượt dẫn hướng tuyến tính dạng con lăn siêu cứng vững (High Rigidity Roller Type Linear Guideway) thuộc chuỗi HIWIN RG Series (High Square Block CA Type - Heavy Load) chính hãng HIWIN Taiwan. Với thiết kế block dạng vuông cao bản 34mm, chiều cao lắp đặt tổng 28mm, chiều dài block 68mm (thân thép kim loại 45mm với 6 lỗ ren M4x8mm gá bắt bu-lông từ trên xuống), sản phẩm sử dụng chuỗi con lăn hình trụ (Roller) tiếp xúc đường (Line Contact) thay thế cho bi cầu thông thường. Thiết kế góc tiếp xúc 45° cân bằng chịu lực 4 hướng giúp RGH15CA đạt tải trọng động danh định 11,3kN (11.300 N) và tải trọng tĩnh ấn tượng 24kN (24.000 N), là sự lựa chọn hàng đầu cho máy gia công cơ khí CNC nặng, máy mài chính xác, máy phay giường, thiết bị chấn đột và các hệ thống tự động hóa B2B đòi hỏi độ cứng vững chống tải cao vượt trội.

1. Ưu Điểm Nổi Bật

• Công Nghệ Con Lăn Siêu Cứng Vững (Super High Rigidity): Sử dụng con lăn hình trụ làm con lăn dẫn hướng thay cho bi cầu. Tiếp xúc đường (Line Contact) giữa con lăn và rãnh ray trượt giúp giảm tối đa biến dạng đàn hồi dưới tải trọng lớn, nâng cao độ cứng vững gấp nhiều lần so với dòng bi cầu cùng size.
• Kết Cấu 4 Hàng Con Lăn Góc Tiếp Xúc 45° Chịu Tải Đa Hướng: Bố trí 4 hàng con lăn nghiêng góc 45° đối ứng, giúp con trượt chịu tải trọng đều và bằng nhau theo cả 4 hướng: tải nén (Radial), tải kéo ngược (Reverse Radial) và tải ngang hai bên (Lateral).
• Tuổi Thọ Vận Hành Cao & Giảm Tập Trung Ứng Suất: Áp suất tiếp xúc của con lăn phân bố đều trên dải đường rộng thay vì tại điểm nhỏ, giúp triệt tiêu hiện tượng tập trung ứng suất, kéo dài đáng kể tuổi thọ làm việc danh định.
• Block Dạng Vuông Cao Gá Bắt Tiêu Chuẩn 6 Lỗ Ren: Thiết kế block dạng vuông cao RGH (Square Type - Top Mounting) với 6 lỗ ren M4x8mm gá bắt bu-lông từ trên xuống, tạo sự liên kết kết cấu cực kỳ vững chắc với bàn máy.
• Cấp Tải Trọng Động 11,3kN & Tải Tĩnh 24kN Vượt Trội: Tải trọng tĩnh danh định lên tới 24.000 N giúp chống chịu va đập mạnh và lực cắt gọt lớn trong gia công cơ khí mà không làm gãy vỡ hay biến dạng đường ray.

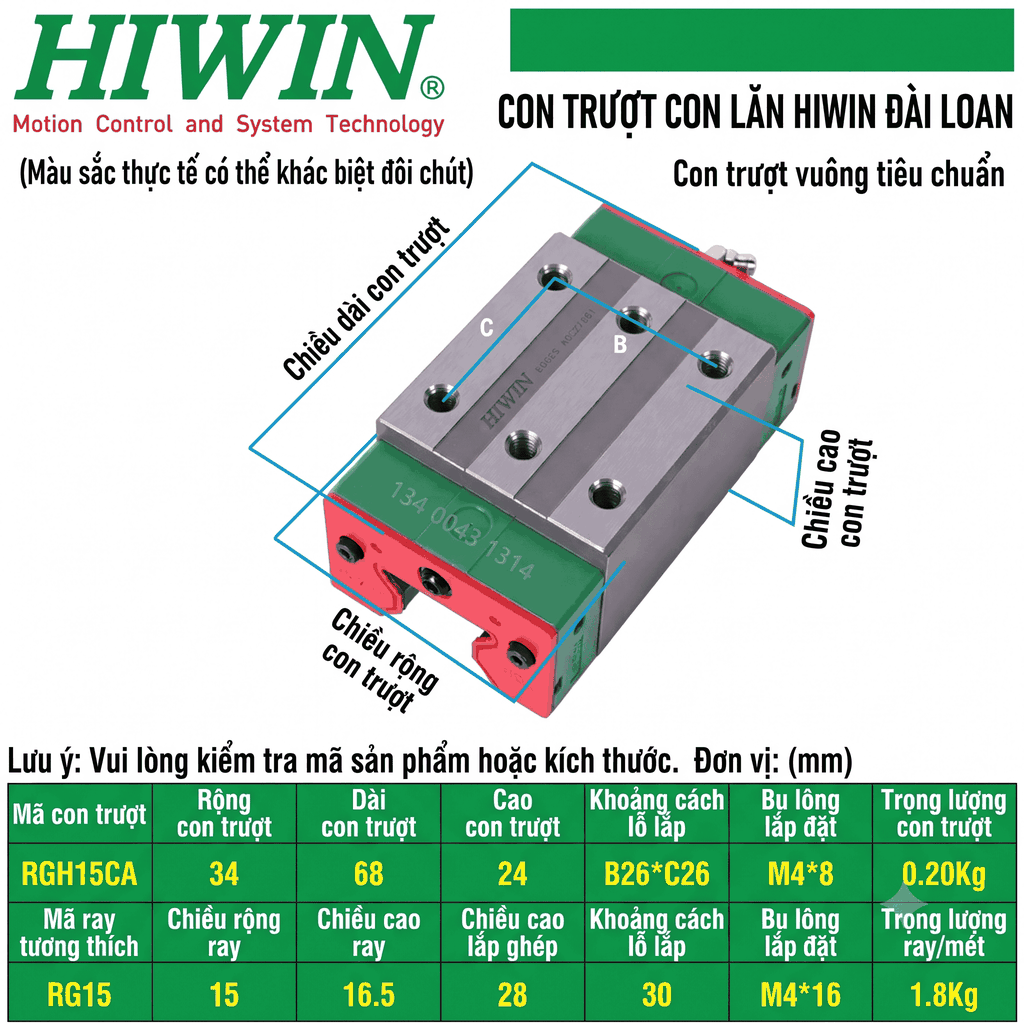

2. Bảng Thông Số Kỹ Thuật Chi Tiết

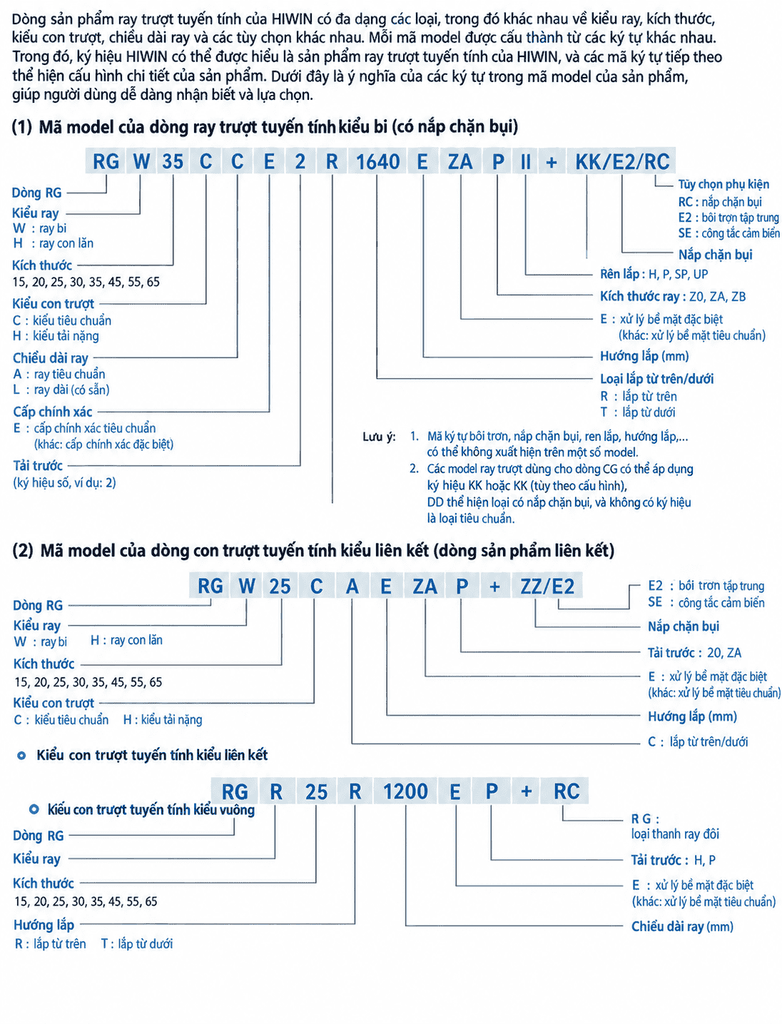

3. Phân Tích Ý Thông Số Ký Hiệu HIWIN RGH15CA

• RG: Ký hiệu dòng con trượt dẫn hướng tuyến tính dạng con lăn siêu cứng vững (High Rigidity Roller Type Series) của HIWIN.
• H: Dạng block cao hình vuông (Square Type - High Block), gá bắt bu-lông từ trên xuống.
• 15: Kích thước danh định con trượt và thanh ray (Size 15), sử dụng tương thích với thanh ray trượt con lăn RGR15 (WR = 15mm).
• C: Cấp tải trọng nặng (Heavy Load / chiều dài thân L1 = 45mm, tổng chiều dài 68mm với 6 lỗ ren M4x8mm, chịu tải tĩnh 24kN).
• A: Phương thức gá lắp block từ trên xuống (Mounting From Top).

4. Ứng Dụng Thực Tế

Con Trượt HIWIN RGH15CA được thiết kế đặc biệt cho các ngành công nghiệp gia công cơ khí chính xác và tự động hóa B2B chịu lực cắt gọt và độ rung lắc lớn:

• Máy gia công trung tâm CNC nặng & Máy phay giường: Các trục X, Y, Z chịu tải trọng cắt lớn và lực va đập liên tục.
• Máy mài phẳng & Máy mài tròn chính xác: Đòi hỏi độ cứng vững chống rung cực cao để đạt độ bóng bề mặt vi mô.
• Máy chấn tôn, máy đột dập & Máy ép thủy lực: Các ứng dụng chịu lực nén đỉnh (Peak Load) cực lớn theo hướng thẳng đứng.
• Robot công nghiệp & Trục máy tự động hóa tải nặng: Yêu cầu định vị chính xác cao under heavy moment loads.

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN RGH15CA vận hành dựa trên nguyên lý ma sát lăn của các con lăn hợp kim dạng hình trụ tuần hoàn khép kín trong thân block. Cấu tạo chi tiết bao gồm 5 cụm bộ phận kỹ thuật nòng cốt:

1. Thân Block Thép Tinh Luyện Bản Vuông Cao (Block Steel Body):

   • Được chế tạo từ thép hợp kim gia công nhiệt luyện bề mặt với độ cứng cực cao, chống mài mòn và chịu ứng suất nén lớn.
   • Rãnh lăn con lăn gia công mài chính xác vi mô với góc nghiêng 45°, bề mặt phẳng mịn giúp con lăn di chuyển siêu mượt.
   • Thiết kế mặt trên tích hợp 6 lỗ ren M4x8mm bố trí cân đối (khoảng cách B = 26mm, C = 26mm) giúp gá lắp chắc chắn vào bàn máy.

2. Cụm Con Lăn Dẫn Hướng Hình Trụ (Roller Elements):

   • Thay thế hoàn toàn bi cầu tròn bằng các con lăn hình trụ thép hợp kim.
   • Dạng tiếp xúc đường (Line Contact) tạo diện tích tiếp xúc lớn hơn bi cầu gấp nhiều lần, giúp giảm biến dạng đàn hồi xuống mức tối thiểu và chịu được lực ép va đập mạnh.

3. Hệ Thống Đường Dẫn Tuần Hoàn Con Lăn Khép Kín (Rolling Circulation System):

   • Bao gồm nắp dẫn hướng hai đầu (End Cap), đường dẫn hướng nhựa kỹ thuật cao cấp (Circulation Path) và vòng giữ con lăn (Retainer).
   • Giúp chuỗi con lăn di chuyển tuần hoàn liên tục êm ái, triệt tiêu tiếng ồn va đập kim loại và ngăn con lăn rơi ra ngoài khi tháo block khỏi thanh ray RGR15.

4. Hệ Thống Phớt Làm Kín & Tấm Gạt Bụi Toàn Diện (Dust Protection System):

   • Phớt chặn hai đầu (End Seal): Ngăn chặn mạt sắt, bụi gỗ và dung dịch làm mát xâm nhập vào rãnh lăn.
   • Phớt chắn đáy (Bottom Seal): Bảo vệ toàn bộ bề mặt bên dưới block, ngăn bụi bẩn bám từ gầm ray.
   • Nắp đậy lỗ ray (Caps): Nắp nhựa đóng kín các lỗ khoét âm bắt bu-lông trên thanh ray RGR15, tạo bề mặt phẳng tuyệt đối cho phớt hai đầu trượt qua.
   • Tùy chọn phớt kép (Double Seals - DD) và tấm gạt bụi kim loại (Scraper - KK) cho môi trường gia công nhiều phoi tiện/mạt mài.

5. Hệ Thống Bôi Trơn Trực Tiếp (Lubrication System):

   • Cổng bơm mỡ (Grease Nipple) đặt ở trung tâm hai đầu block (kích thước ren bôi trơn M4x0.7P hoặc M6x0.7P).
   • Mỡ bôi trơn được dẫn qua hệ thống rãnh bôi trơn nội bộ phân phối đều đến từng hàng con lăn, giúp giảm ma sát lăn xuống mức tối thiểu và tản nhiệt hiệu quả.

6. Hướng Dẫn Lắp Đặt & Bảo Dưỡng Kỹ Thuật

1. Quy Trình Lắp Đặt Vào Thanh Ray RGR15:
   • Làm sạch bề mặt thanh ray RGR15 và bề mặt gá lắp block.
   • Trượt nhẹ con trượt từ thanh đỡ nhựa sang thanh ray RGR15 theo đường thẳng song song, tuyệt đối không cưỡng ép nghiêng lệch.
   • Siết 6 bu-lông ren M4 gá block theo lực siết quy định cho ren M4 tiêu chuẩn (khoảng 3,92 N-m / 40 kgf-cm).
2. Chế Độ Bôi Trơn Mỡ Định Kỳ:
   • Bơm mỡ công nghiệp chịu nhiệt/chịu tải định kỳ qua vú mỡ hai đầu sau mỗi 100km hành trình hoặc 3–6 tháng vận hành thực tế.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN RGH15CA khác gì so với HGH15CA và RGL15CA?
  RGH15CA là dòng con lăn vuông cao (Line Contact, tải động 11,3kN, tĩnh 24kN). HGH15CA là dòng bi cầu vuông cao (Point Contact, tải động 14,7kN, tĩnh 23,47kN - tuy nhiên độ cứng vững của RGH15CA cao hơn nhiều dưới tải va đập). RGL15CA là dòng con lăn dạng thấp (H = 24mm so với H = 28mm của RGH15CA).
• Con trượt RGH15CA sử dụng bu-lông gá lắp kích thước bao nhiêu?
  RGH15CA sử dụng 6 lỗ ren M4 (độ sâu ren 8mm) bắt từ trên xuống với khoảng cách tâm lỗ B = 26mm, C = 26mm.
• Mã RGH15CA tương thích với loại thanh ray trượt nào của HIWIN?
  Sản phẩm tương thích hoàn toàn với thanh ray trượt con lăn HIWIN RGR15 (rộng WR = 15mm, cao HR = 16,5mm, bước lỗ ray P = 30mm dùng bu-lông M4x16mm).
• Khả năng chịu tải trọng của con trượt RGH15CA đạt bao nhiêu?
  Đạt tải trọng động danh định C = 11,3kN (11.300 N) và tải tĩnh C0 = 24,0kN (24.000 N).
