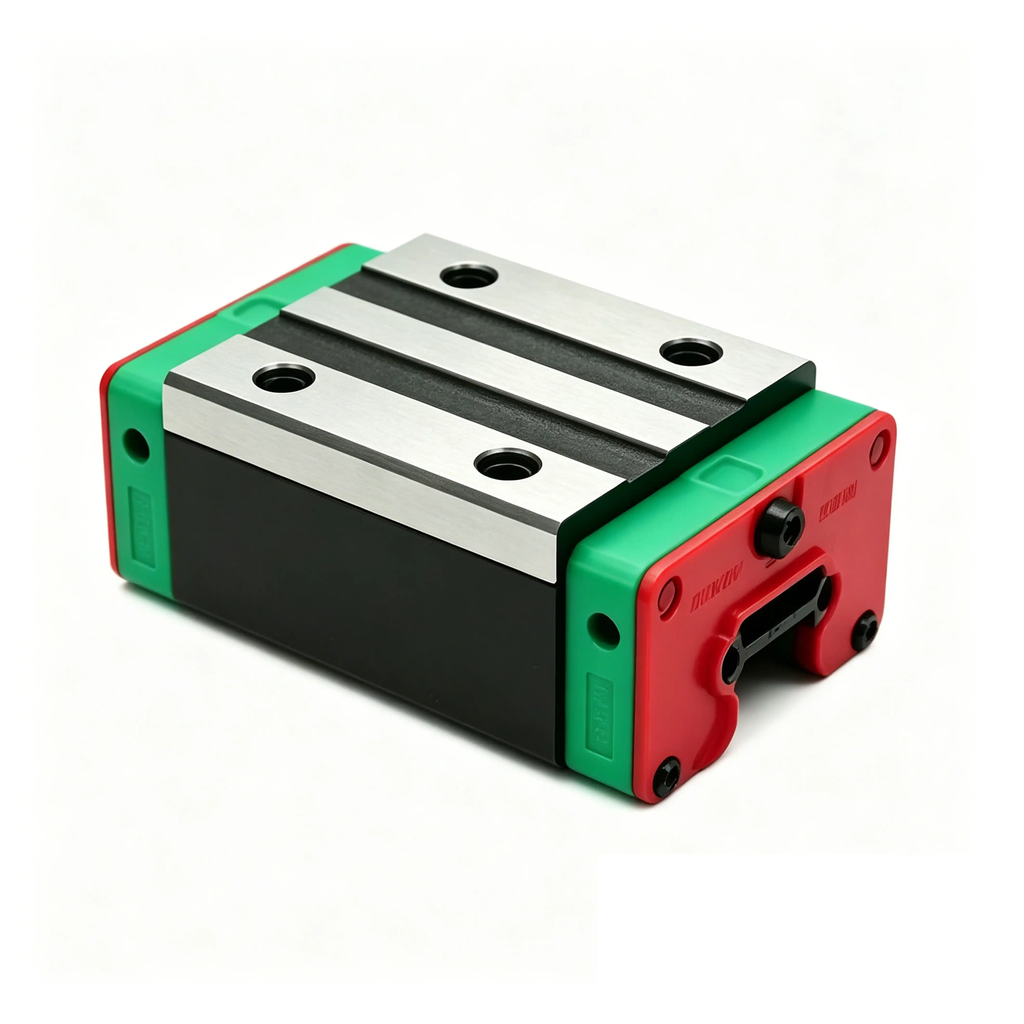

Con Trượt  HIWIN RGW55HC

Con Trượt HIWIN RGW55HC là dòng con trượt dẫn hướng tuyến tính con lăn dạng mặt bích cao cấp thuộc chuỗi HIWIN RG Series (Block dạng mặt bích siêu tải nặng HC - Gá bắt từ trên xuống hoặc từ dưới lên) chính hãng HIWIN Đài Loan. Với thiết kế sử dụng các con lăn hình trụ (Roller) xếp 4 hàng góc tiếp xúc 45° thay cho bi cầu thông thường, sản phẩm mang lại độ cứng vững cơ học vượt trội, biến dạng dẻo cực thấp cùng khả năng chịu tải trọng động danh định C = 167,8kN (167.800 N) và tải trọng tĩnh C0 = 348,0kN (348.000 N). Đây là giải pháp linh kiện cơ khí chính xác hàng đầu cho các dòng máy công cụ CNC nặng, máy phay giường, máy mài chính xác, máy cắt tự động và các hệ thống tự động hóa B2B đòi hỏi khả năng triệt tiêu rung động và chịu lực momen xoắn cực lớn.

1. Ưu Điểm Nổi Bật

• Kết Cấu Con Lăn Hình Trụ Siêu Cứng Vững: Sử dụng các con lăn hình trụ có diện tích tiếp xúc đường (Line Contact) thay cho tiếp xúc điểm (Point Contact) của bi cầu, giúp tăng độ cứng vững cơ học lên gấp nhiều lần và giảm thiểu tối đa biến dạng đàn hồi dưới tải trọng siêu nặng.
• Tải Trọng Chịu Lực Siêu Cực Khủng Ở Kích Thước 55: Đạt tải trọng động danh định C = 167,8kN (167.800 N) và tải trọng tĩnh C0 = 348,0kN (348.000 N) – cao hơn 1.26 lần về tải tĩnh so với dòng con trượt bi cầu siêu tải cùng kích thước HGW55HC (C0 = 276,23kN), và cao hơn 1.38 lần về tải tĩnh so với bản RGW55CC (C0 = 252,0kN).
• Thiết Kế Block Dạng Mặt Bích Gá Bắt Đa Hướng (Dạng HC): Chiều cao lắp đặt tổng H = 70mm, chiều rộng mặt bích W = 140mm và chiều dài tổng block L = 232mm với 6 lỗ ren M14 (khoảng cách tâm lỗ C = 95mm, C1 = 70mm, B = 116mm), cho phép gá bắt bu-lông linh hoạt từ trên xuống hoặc từ dưới lên.
• Góc Tiếp Xúc 45° Chịu Tải Đa Hướng Cân Bằng: 4 hàng con lăn tuần hoàn xếp ở góc tiếp xúc 45° chịu lực đều theo cả 4 hướng: hướng nén vuông góc, hướng kéo ngược và hai hướng lực ngang hông.
• Momen Tĩnh Kháng Lật Siêu Cao: Momen tĩnh cho phép đạt MR = 11,15kN-m (11.150 N-m), MP = 10,25kN-m (10.250 N-m) và MY = 10,25kN-m (10.250 N-m), đảm bảo cụm trục máy di chuyển ổn định tuyệt đối không bị nghiêng lệch dưới tải cắt nặng.

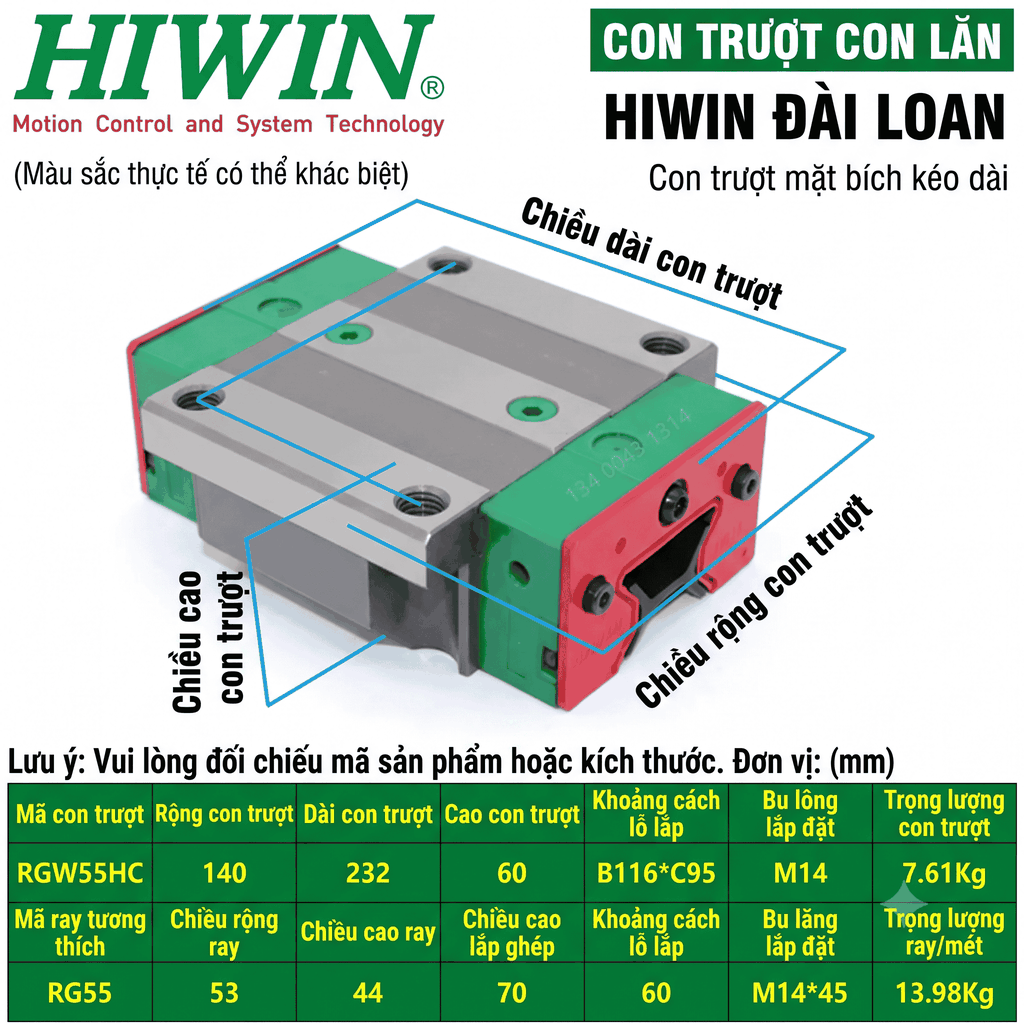

2. Bảng Thông Số Kỹ Thuật Chi Tiết

3. Phân Tích Ý Nghĩa Thông Số Ký Hiệu HIWIN RGW55HC

• R: Ký hiệu dòng con trượt tuyến tính dạng con lăn siêu cứng vững của HIWIN.
• G: Ký hiệu thiết kế rãnh con lăn chuẩn tĩnh và động cao cấp.
• W: Dạng block mặt bích (Flange Type), rộng W = 140mm.
• 55: Kích thước danh định con trượt và thanh ray (Kích thước 55), tương thích với thanh ray trượt RGR55 (rộng 53mm, cao 44mm).
• H: Cấp tải trọng siêu nặng (Super Heavy Load, Thân block dài L1 = 173,8mm, tổng chiều dài 232mm).
• C: Dạng gá bắt bu-lông linh hoạt từ trên xuống hoặc từ dưới lên (Top or Bottom Mounting).

4. Ứng Dụng Thực Tế

Con Trượt HIWIN RGW55HC chuyên dùng trong các hệ thống máy móc cơ khí chính xác hạng siêu nặng và dây chuyền sản xuất tự động B2B đòi hỏi độ cứng vững, khả năng chịu tải vượt trội và bề mặt gá rộng:

• Máy công cụ CNC & Trục máy tự động hóa siêu nặng: Các trục gia công nặng cần bề mặt gá bích rộng để lắp ráp các cụm gá kẹp, bàn máy hoặc khung máy cỡ lớn.
• Máy phay giường CNC & Máy mài tròn siêu lớn: Duy trì độ phẳng mặt mài siêu mịn nhờ đặc tính triệt tiêu độ rơ đàn hồi của con lăn.
• Máy cắt cơ khí & Thiết bị chấn đột dập công nghiệp: Chịu lực va đập và rung chấn cực mạnh trong chu kỳ vận hành liên tục.
• Bàn thao tác Robot công nghiệp & Thiết bị kiểm tra hạng nặng: Đảm bảo an toàn tuyệt đối và độ định vị lặp lại chuẩn xác dưới lực chấn động lớn.

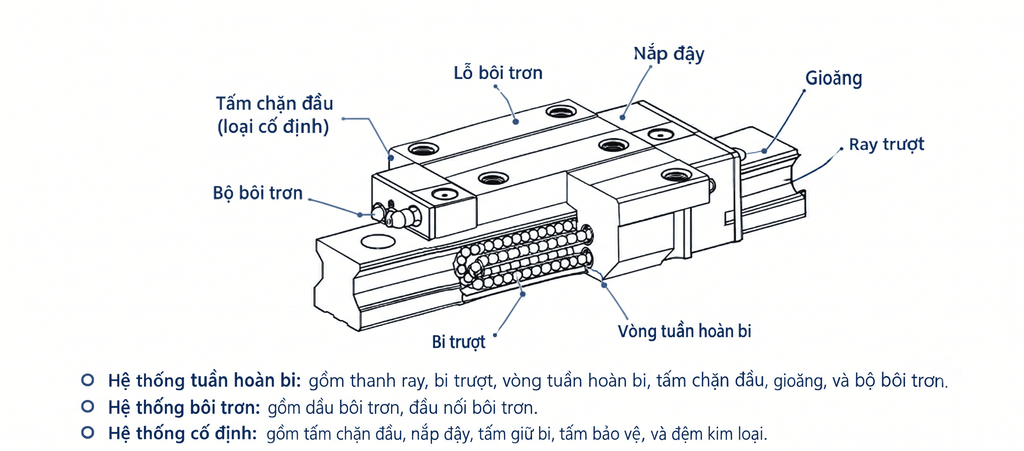

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN RGW55HC vận hành dựa trên nguyên lý ma sát lăn 4 hàng con lăn hình trụ khép kín:

• Thân Block Thép Tinh Luyện Nhiệt Luyện Cao Cấp: Thân block làm bằng thép hợp kim đặc biệt gia công mài chính xác rãnh chạy con lăn, thiết kế dạng bích rộng kéo dài (L1 = 173,8mm) giúp tối đa hóa số lượng con lăn chịu tải.
• Chuỗi Con Lăn Hình Trụ Tuần Hoàn: Các con lăn hình trụ được chế tạo với độ chính xác vi mô, tiếp xúc đường với rãnh ray giúp phân bổ ứng suất tải rộng hơn nhiều so với bi cầu.
• Cụm Đầu Tuần Hoàn Nhựa & Miếng Giữ Con Lăn: Định hướng dòng con lăn chuyển động mượt mà, ngăn ngừa con lăn bị xô lệch hoặc rơi ra ngoài khi tháo block khỏi thanh ray.
• Hệ Thống Phớt Chắn Bụi Đa Tầng: Phớt làm kín hai đầu kết hợp phớt gạt bụi dưới đáy bảo vệ tuyệt đối rãnh chạy khỏi phôi kim loại, bụi mài và dung dịch tưới nguội.
• Cụm Bôi Trơn Vú Mỡ M6x0.75P: Cung cấp mỡ bôi trơn trực tiếp vào các đường con lăn tuần hoàn, giảm ma sát và kéo dài tuổi thọ vận hành.

6. Hướng Dẫn Lắp Đặt & Bảo Dưỡng Chuẩn Kỹ Thuật

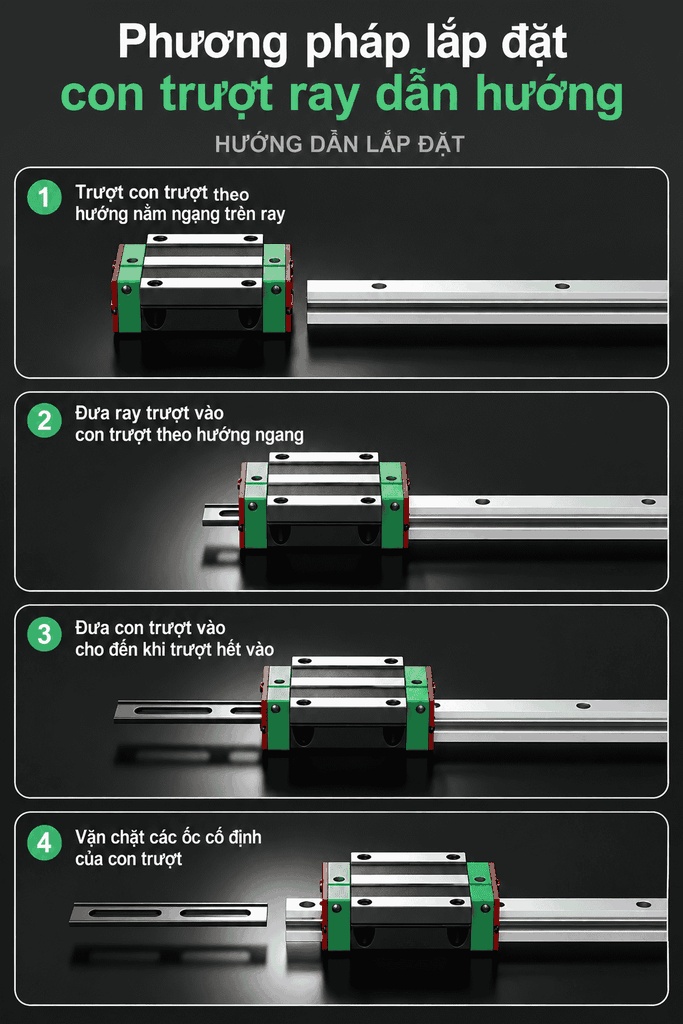

1. Quy Trình Lắp Đặt Con Trượt Vào Ray RGR55:
   • Làm sạch bề mặt gá lắp và thanh ray RGR55.
   • Sử dụng thanh gá nhựa bảo vệ khi trượt con trượt RGW55HC sang thanh ray để đảm bảo con lăn không bị xô lệch.
   • Siết 6 bu-lông ren M14 gá mặt bích theo lực siết quy định đối với vật liệu đế gá.
2. Chế Độ Bôi Trơn Mỡ Định Kỳ:
   • Bơm mỡ bôi trơn gốc Lithium qua vú mỡ M6 định kỳ sau mỗi 100km - 200km hành trình hoặc 3 - 6 tháng vận hành thực tế.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN RGW55HC khác gì so với con trượt RGW55CC?
  RGW55HC là bản siêu tải trọng nặng (Super Heavy Load) có chiều dài block 232mm (thân block L1 = 173,8mm), tải trọng tĩnh C0 = 348,0kN. Còn RGW55CC là bản tải nặng standard có chiều dài block 183,7mm (thân block L1 = 125,5mm), tải trọng tĩnh C0 = 252,0kN.
• Con trượt HIWIN RGW55HC khác gì so với con trượt bi cầu HGW55HC?
  RGW55HC sử dụng con lăn hình trụ cho độ cứng vững và tải trọng tĩnh cao hơn hẳn (348,0kN so với 276,23kN) so với HGW55HC dùng bi cầu. RGW55HC có chiều dài block 232mm (HGW55HC là 204,8mm).
• Con trượt RGW55HC khác gì so với RGH55HA?
  RGW55HC là dòng con lăn dạng mặt bích rộng (W = 140mm, H = 70mm). Còn RGH55HA là dòng con lăn dạng block vuông cao (W = 100mm, H = 80mm).
• Mã RGW55HC sử dụng bu-lông gá bắt kích thước bao nhiêu?
  Gá block mặt bích sử dụng 6 bu-lông ren M14 (độ sâu ren 16mm) bắt từ trên xuống hoặc từ dưới lên với khoảng cách tâm lỗ C = 95mm, C1 = 70mm, B = 116mm. Thanh ray trượt RGR55 bắt bằng bu-lông lục giác chìm M14x45mm (bước lỗ ray P = 60mm).
• Tải trọng danh định của con trượt RGW55HC đạt bao nhiêu?
  Đạt tải trọng động danh định C = 167,8kN (167.800 N) và tải trọng tĩnh C0 = 348,0kN (348.000 N).
