Con Trượt HIWIN EGH25CA

Giới thiệu

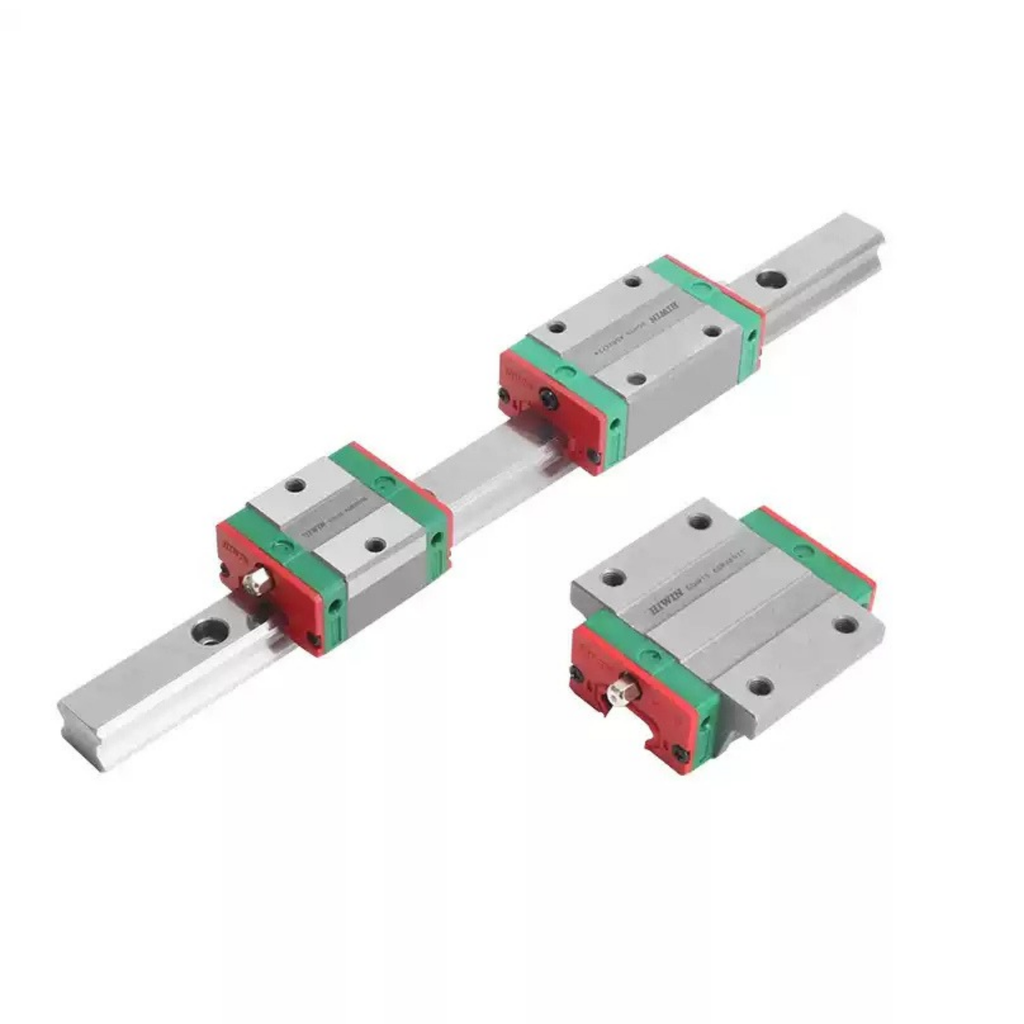

Con Trượt HIWIN EGH25CA là bộ phận dẫn hướng tuyến tính thuộc dòng EG của HIWIN, được thiết kế để tạo chuyển động tịnh tiến ổn định, chính xác và có độ cứng vững cao. Dòng EG có thiết kế thấp, kích thước gọn, phù hợp với các hệ thống máy cần tiết kiệm không gian lắp đặt nhưng vẫn yêu cầu khả năng chịu tải và độ chính xác tốt.

HIWIN EGH25CA sử dụng các phần tử lăn tuần hoàn giữa con trượt và ray dẫn hướng, giúp giảm ma sát trong quá trình chuyển động. Thiết kế này cho phép con trượt di chuyển nhẹ nhàng, ổn định và hỗ trợ duy trì độ chính xác trong quá trình máy vận hành.

Đặc điểm nổi bật

Thiết kế nhỏ gọn, chiều cao thấp: Phù hợp với những thiết bị có không gian lắp đặt hạn chế.
Chuyển động tuyến tính chính xác: Hỗ trợ chuyển động tịnh tiến ổn định trên ray dẫn hướng.
Độ cứng vững tốt: Kết cấu được thiết kế để duy trì sự ổn định khi làm việc.
Khả năng chịu tải theo nhiều hướng: Cấu trúc dòng EG cho phép phân bố tải theo các hướng khác nhau.
Khả năng tự điều chỉnh: Có thể hấp thụ một phần sai lệch trong quá trình lắp đặt, giúp hệ thống vận hành ổn định hơn.
Giảm ma sát khi chuyển động: Các viên bi lăn tuần hoàn giúp chuyển động nhẹ và hạn chế tổn hao do ma sát.
Phù hợp cho máy tự động hóa: Được sử dụng trong nhiều hệ thống chuyển động tuyến tính và thiết bị công nghiệp.

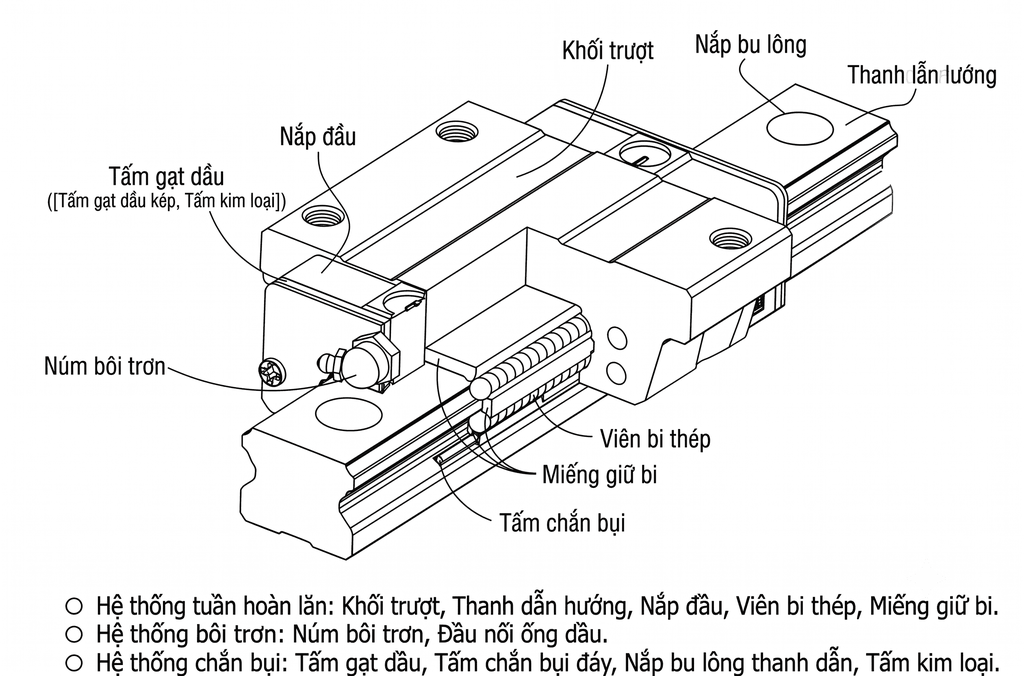

Cấu tạo

Con Trượt HIWIN EGH25CA được cấu tạo từ nhiều bộ phận phối hợp với nhau để tạo thành cơ cấu dẫn hướng tuyến tính hoàn chỉnh, gồm:

Thân con trượt: Thân con trượt là bộ phận chính, có nhiệm vụ liên kết với cụm máy và giữ các bộ phận chuyển động bên trong. Kết cấu chắc chắn giúp duy trì vị trí tương đối ổn định giữa con trượt và ray.
Đường lăn: Các đường lăn được bố trí bên trong thân con trượt, tạo bề mặt tiếp xúc với các phần tử lăn. Đây là khu vực trực tiếp hỗ trợ quá trình chuyển động tịnh tiến.
Viên bi: Các viên bi đóng vai trò là phần tử lăn giữa ray và thân con trượt. Khi con trượt dịch chuyển, viên bi lăn thay vì trượt trực tiếp, từ đó giảm ma sát và giúp chuyển động êm hơn.
Cơ cấu tuần hoàn viên bi: Sau khi hoàn thành hành trình trên đường lăn, các viên bi được dẫn trở lại vị trí ban đầu thông qua đường tuần hoàn. Nhờ đó, quá trình lăn có thể diễn ra liên tục trong suốt hành trình của con trượt.
Bộ phận chắn bụi và làm kín: Bộ phận làm kín giúp hạn chế bụi bẩn, mạt kim loại và các tạp chất bên ngoài xâm nhập vào khu vực đường lăn, góp phần bảo vệ cơ cấu bên trong và duy trì khả năng vận hành ổn định. HIWIN cũng cung cấp các giải pháp bảo vệ chống bụi cho hệ thống dẫn hướng tuyến tính khi làm việc trong môi trường nhiều bụi hoặc phế liệu.
Vị trí cấp chất bôi trơn: Hệ thống có vị trí hỗ trợ đưa chất bôi trơn vào cơ cấu, giúp duy trì điều kiện làm việc phù hợp cho các bề mặt tiếp xúc và phần tử lăn.

Nguyên lý hoạt động

Con Trượt HIWIN EGH25CA hoạt động dựa trên nguyên lý chuyển động lăn tuần hoàn.

Khi con trượt được tác động bởi lực kéo hoặc lực đẩy, thân con trượt sẽ di chuyển dọc theo ray dẫn hướng. Các viên bi nằm giữa ray và con trượt thực hiện chuyển động lăn, tạo ra sự tiếp xúc lăn thay cho tiếp xúc trượt.

Trong quá trình con trượt di chuyển, các viên bi chịu tải tại vùng tiếp xúc với ray và thân con trượt. Sau khi đi hết vùng làm việc, chúng được dẫn qua cơ cấu tuần hoàn để quay trở lại vị trí ban đầu và tiếp tục tham gia vào chu trình chuyển động.

Nhờ cơ chế này, Con Trượt HIWIN EGH25CA có thể tạo chuyển động tuyến tính liên tục, giảm ma sát và hỗ trợ duy trì độ chính xác cho thiết bị. HIWIN xác định nguyên lý của hệ thống dẫn hướng tuyến tính là sử dụng các phần tử lăn giữa ray và con trượt để tạo chuyển động tuyến tính chính xác.

Thông số kỹ thuật

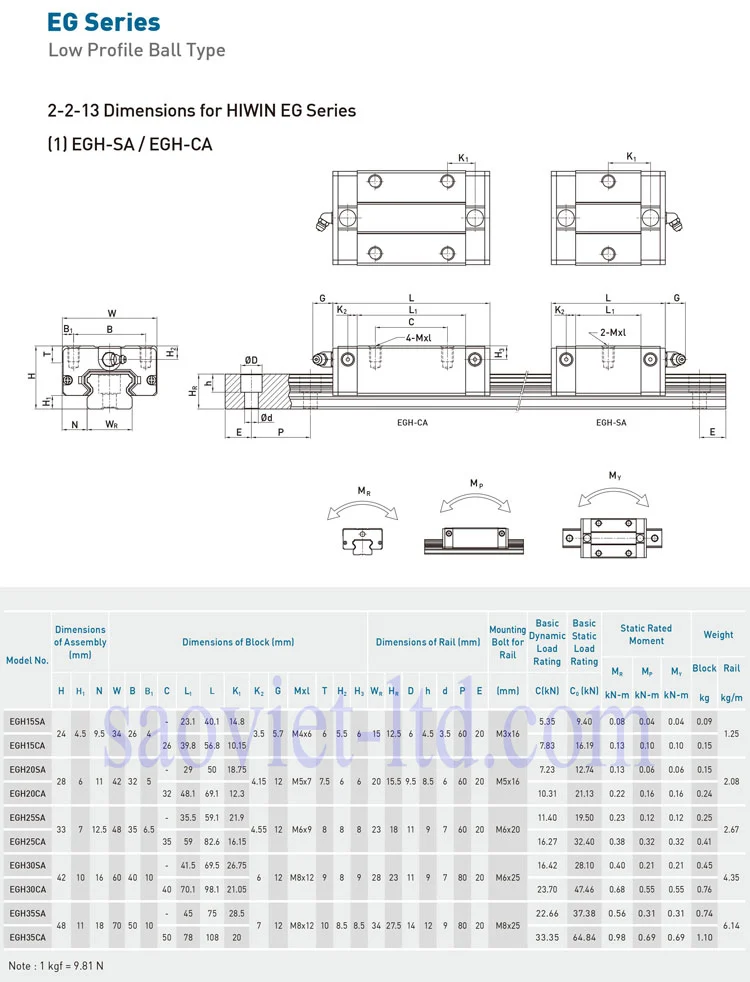

Thông số kích thước Con Trượt HIWIN EGH25CA

Giải thích các thông số ký hiệu Con Trượt HIWIN EGH25CA

Thông số của đường ray Con Trượt HIWIN EGH25CA

Công dụng

Con Trượt HIWIN EGH25CA được sử dụng để tạo và duy trì chuyển động tịnh tiến trong nhiều loại máy móc, thiết bị công nghiệp như:

Máy tự động hóa và dây chuyền sản xuất tự động.
Thiết bị vận chuyển và định vị sản phẩm.
Máy đóng gói, máy phân loại và máy cấp liệu.
Thiết bị gia công và máy công nghiệp cần chuyển động tuyến tính.
Máy khắc và thiết bị gia công chính xác.
Thiết bị sản xuất linh kiện điện tử.
Thiết bị kiểm tra, đo lường và định vị.
Hệ thống cơ cấu trượt trong máy lắp ráp tự động.

Cam kết

Đúng model: Cung cấp đúng mã Con Trượt HIWIN EGH25CA theo yêu cầu.
Đảm bảo nguồn gốc sản phẩm: Ưu tiên sản phẩm rõ ràng về xuất xứ và thông tin kỹ thuật.
Kiểm tra trước khi giao: Sản phẩm được kiểm tra tình trạng bên ngoài trước khi đóng gói.
Tư vấn đúng nhu cầu: Hỗ trợ lựa chọn con trượt và ray dẫn hướng phù hợp với cơ cấu máy.
Đóng gói cẩn thận: Hạn chế va đập, bụi bẩn và ảnh hưởng trong quá trình vận chuyển.
Hỗ trợ kỹ thuật: Tư vấn cách lựa chọn, lắp đặt và sử dụng phù hợp với hệ thống dẫn hướng tuyến tính.
