Con Trượt HIWIN RGH65CA

Con Trượt HIWIN RGH65CA là dòng con trượt dẫn hướng tuyến tính con lăn vuông cao cấp tải nặng (High Rigidity Roller Type Linear Guideway) thuộc chuỗi HIWIN RG Series (Heavy Load Block Square Type CA) chính hãng HIWIN Taiwan. Với thiết kế sử dụng các con lăn hình trụ (Roller) xếp 4 hàng góc tiếp xúc 45° thay cho bi cầu thông thường, sản phẩm mang lại độ cứng vững siêu cao, biến dạng dẻo cực thấp cùng khả năng chịu tải trọng động danh định C = 213kN (213.000 N) và tải trọng tĩnh C0 = 411,6kN (411.600 N). Đây là giải pháp linh kiện cơ khí chính xác hàng đầu cho các dòng máy công cụ CNC nặng cỡ lớn, máy phay giường khổng lồ, máy chấn dập kim loại hạng nặng, máy mài chính xác và các hệ thống tự động hóa B2B đòi hỏi khả năng triệt tiêu rung động và chịu lực chấn động gia công cực lớn.

1. Ưu Điểm Nổi Bật

• Kết Cấu Con Lăn Hình Trụ Siêu Cứng Vững (High Rigidity Roller System): Sử dụng các con lăn hình trụ có diện tích tiếp xúc đường (Line Contact) thay cho tiếp xúc điểm (Point Contact) của bi cầu, giúp tăng độ cứng vững cơ học lên gấp nhiều lần và giảm thiểu tối đa biến dạng đàn hồi dưới tải trọng nặng.
• Tải Trọng Chịu Lực Siêu Cực Khủng Ở Size 65: Đạt tải trọng động danh định C = 213kN (213.000 N) và tải trọng tĩnh C0 = 411,6kN (411.600 N) – cao hơn 1.43 lần về tải tĩnh so với dòng con trượt bi cầu cùng kích thước HGH65CA (C0 = 287,48kN).
• Thiết Kế Block Dạng Vuông Cao Bắt Ốc Từ Trên Xuống (Type CA): Chiều cao lắp đặt tổng H = 90mm, chiều rộng block W = 126mm và chiều dài block L = 232mm với 6 lỗ ren M16x20mm gia công chính xác trên mặt trên block, giúp gá bắt bu-lông chắc chắn và phân bố lực đều khắp thân block.
• Góc Tiếp Xúc 45° Chịu Tải Đa Hướng Cân Bằng: 4 hàng con lăn tuần hoàn xếp ở góc tiếp xúc 45° chịu lực đều theo cả 4 hướng: hướng nén vuông góc, hướng kéo ngược và hai hướng lực ngang hông.
• Momen Tĩnh Kháng Lật Siêu Khủng: Momen tĩnh cho phép đạt MR = 16,20kN-m (16.200 N-m), MP = 11,59kN-m (11.590 N-m) và MY = 11,59kN-m (11.590 N-m), đảm bảo cụm trục máy siêu nặng di chuyển ổn định tuyệt đối không bị lệch nghiêng hay rung lắc.

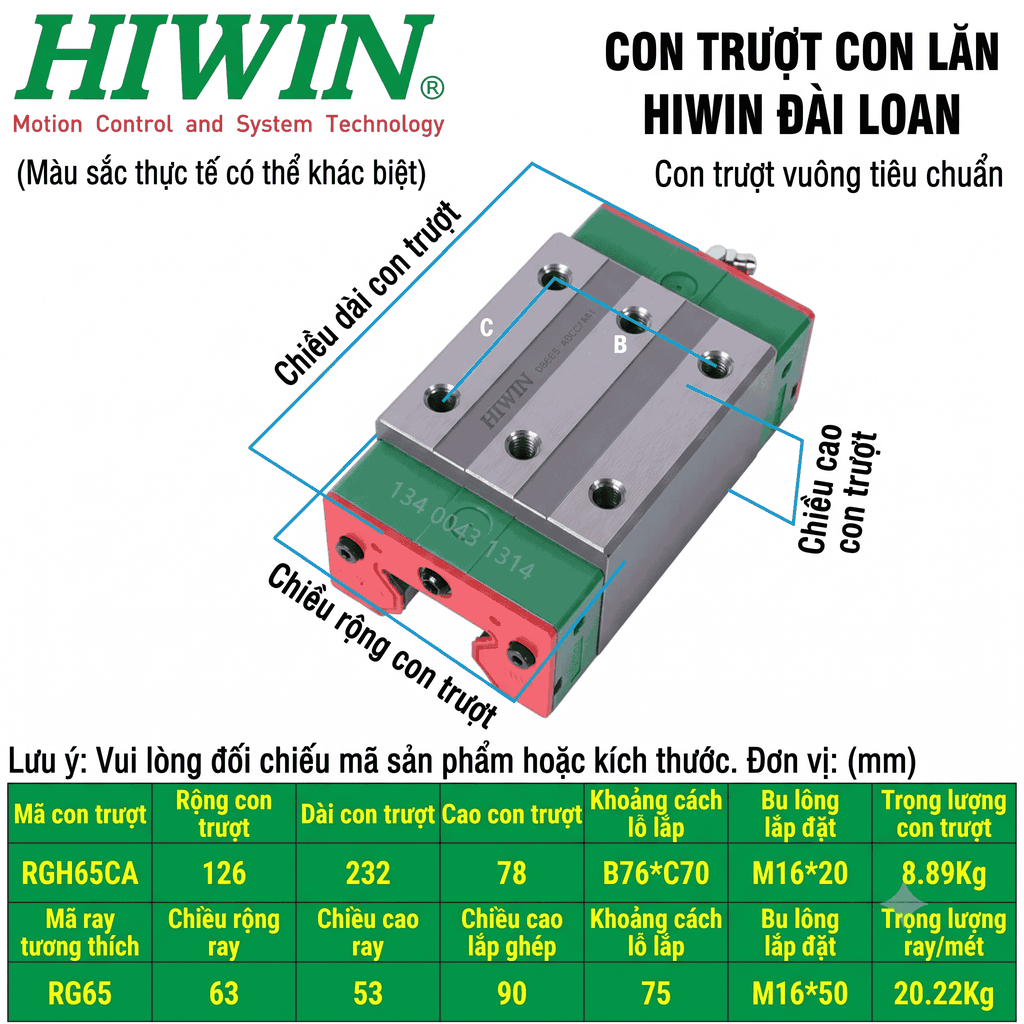

2. Bảng Thông Số Kỹ Thuật Chi Tiết

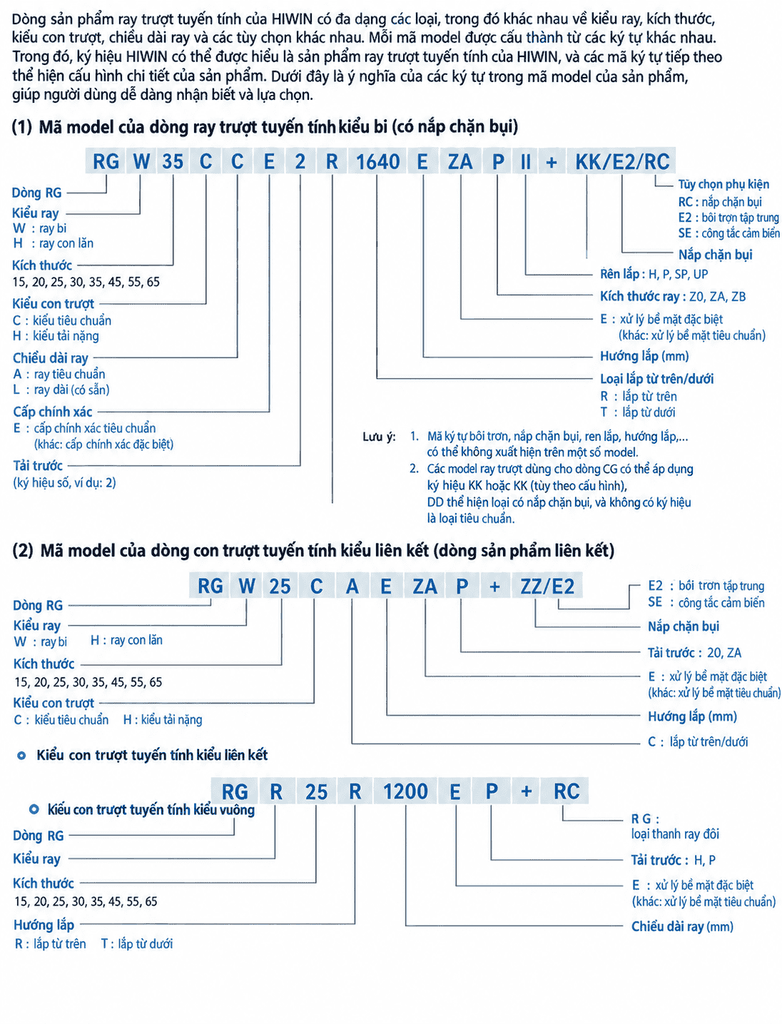

3. Phân Tích Ý Nghĩa Thông Số Ký Hiệu HIWIN RGH65CA

• R: Ký hiệu dòng con trượt tuyến tính con lăn (Roller Type Series) siêu cứng vững của HIWIN.
• G: Ký hiệu thiết kế rãnh con lăn chuẩn tĩnh/động cao cấp.
• H: Dạng block vuông cao (High Square Type), chiều cao gá lắp H = 90mm.
• 65: Kích thước danh định con trượt và thanh ray (Size 65), tương thích với thanh ray trượt RGR65 (rộng 63mm, cao 53mm).
• C: Cấp tải trọng nặng (Heavy Load Block / chiều dài thân L1 = 160mm, tổng chiều dài 232mm với 6 lỗ ren M16).
• A: Dạng gá bắt bu-lông từ trên xuống (Mounting From Top).

4. Ứng Dụng Thực Tế

Con Trượt HIWIN RGH65CA chuyên dùng trong các hệ thống máy móc cơ khí hạng nặng và dây chuyền sản xuất tự động B2B đòi hỏi độ cứng vững vượt trội:

• Trung tâm gia công cơ khí CNC siêu nặng & Máy phay giường khổng lồ: Trục X, Y, Z chịu tải cắt gọt lớn, ăn phôi dày kim loại cứng mà không bị rung giật.
• Máy mài phẳng & Máy mài tròn chính xác cao cẩu nặng: Duy trì độ phẳng mặt mài siêu mịn nhờ đặc tính triệt tiêu độ rơ đàn hồi của con lăn.
• Máy chấn dập hạng nặng, máy ép thủy lực hàng ngàn tấn & Máy cắt phôi công nghiệp: Chịu lực chấn động va đập liên tục với tần suất và tải trọng cực khủng.
• Cánh tay Robot công nghiệp tải trọng cực lớn & Cơ cấu nâng hạ cầu cảng / siêu trường siêu trọng: Đảm bảo an toàn tuyệt đối và độ định vị lặp lại chuẩn xác.

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN RGH65CA vận hành dựa trên nguyên lý ma sát lăn 4 hàng con lăn hình trụ khép kín:

• Thân Block Thép Tinh Luyện Nhiệt Luyện Cao Cấp: Thân block làm bằng thép hợp kim đặc biệt gia công mài chính xác rãnh chạy con lăn, đạt độ cứng bề mặt cao chống ăn mòn và mài mòn.
• Chuỗi Con Lăn Hình Trụ Tuần Hoàn (Roller Element): Các con lăn hình trụ được chế tạo với độ chính xác vi mô, tiếp xúc đường với rãnh ray giúp phân bổ ứng suất tải rộng hơn nhiều so với bi cầu.
• Cụm Đầu Tuần Hoàn Nhựa & Miếng Giữ Con Lăn (Retainer): Định hướng dòng con lăn chuyển động mượt mà, ngăn ngừa con lăn bị xô lệch hoặc rơi ra ngoài khi tháo block khỏi thanh ray.
• Hệ Thống Phớt Chắn Bụi Đa Tầng (End Seals & Side Seals): Phớt làm kín hai đầu kết hợp phớt gạt bụi dưới đáy bảo vệ tuyệt đối rãnh chạy khỏi phôi kim loại, bụi mài và dung dịch tưới nguội.
• Cụm Bôi Trơn Vú Mỡ M6x0.75P: Cung cấp mỡ bôi trơn trực tiếp vào các đường con lăn tuần hoàn, giảm ma sát và kéo dài tuổi thọ vận hành.

6. Hướng Dẫn Lắp Đặt & Bảo Dưỡng Kỹ Thuật

1. Quy Trình Lắp Đặt Con Trượt Vào Ray RGR65:
   • Làm sạch bề mặt gá lắp và thanh ray RGR65.

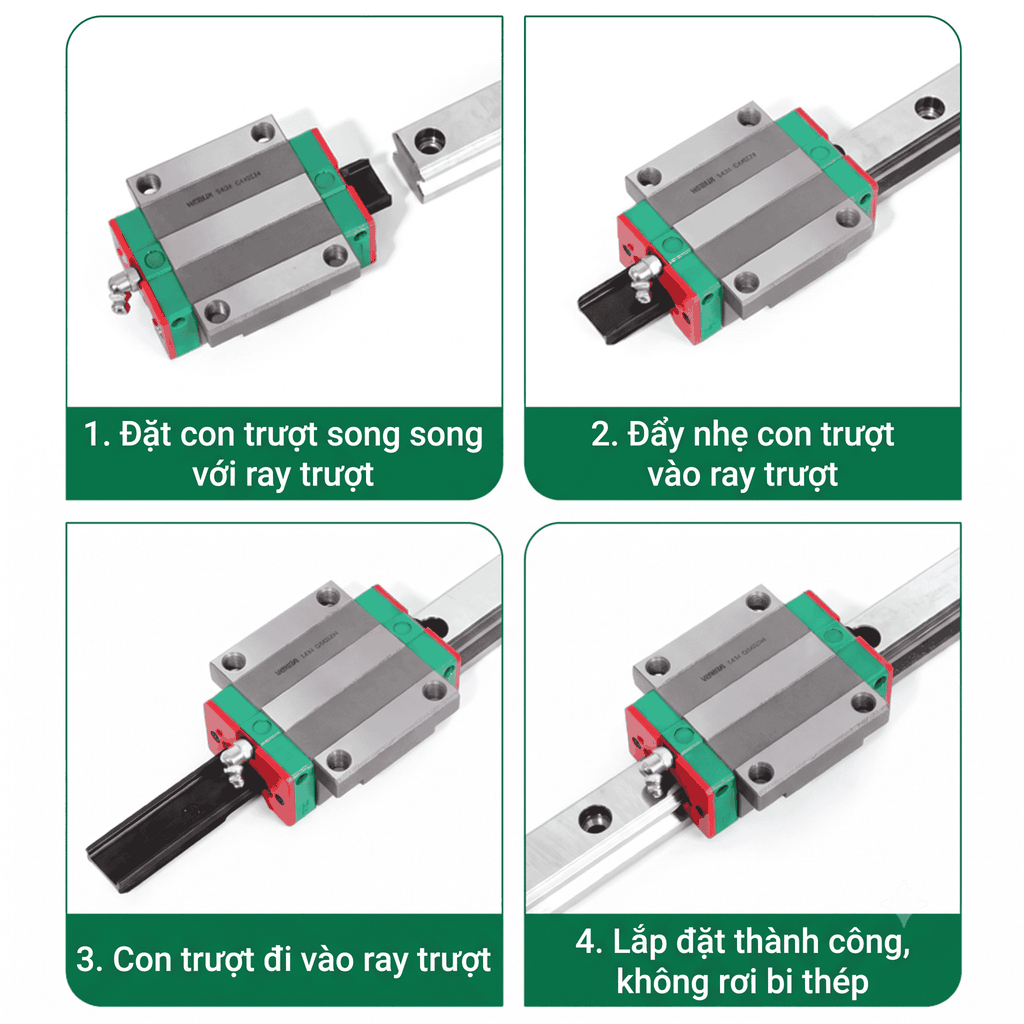

   • Sử dụng thanh gá nhựa (Block Insert) khi trượt con trượt RGH65CA sang thanh ray để đảm bảo con lăn không bị xô lệch.
   • Siết 6 bu-lông ren M16x20mm gá block theo lực siết quy định đối với vật liệu đế gá.
2. Chế Độ Bôi Trơn Mỡ Định Kỳ:
   • Bơm mỡ bôi trơn gốc Lithium qua vú mỡ M6 định kỳ sau mỗi 100km - 200km hành trình hoặc 3 - 6 tháng vận hành thực tế.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN RGH65CA khác gì so với con trượt bi cầu HGH65CA?
  RGH65CA sử dụng con lăn hình trụ (Roller Type) cho độ cứng vững và tải trọng tĩnh cao gấp 1.43 lần (411,6kN so với 287,48kN) so với HGH65CA dùng bi cầu (Ball Type). RGH65CA có 6 lỗ ren M16 gá mặt trên (HGH65CA chỉ có 4 lỗ ren M16), chiều dài block RGH65CA là 232mm (HGH65CA là 200,2mm).
• Con trượt RGH65CA khác gì so với RGH65HA?
  RGH65CA là dòng con lăn tải nặng block tiêu chuẩn (L = 232mm, C0 = 411,6kN). Còn RGH65HA là dòng con lăn siêu tải nặng block dài (L = 295mm, C0 = 572,7kN, C = 275,3kN).
• Mã RGH65CA sử dụng bu-lông gá bắt kích thước bao nhiêu?
  Gá block sử dụng 6 bu-lông ren M16 (độ sâu ren 25mm) bắt từ trên xuống với khoảng cách tâm lỗ C = 70mm, B = 76mm. Thanh ray trượt RGR65 bắt bằng bu-lông lục giác chìm M16x50mm (bước lỗ ray P = 75mm).
• Tải trọng danh định của con trượt RGH65CA đạt bao nhiêu?
  Đạt tải trọng động danh định C = 213kN (213.000 N) và tải trọng tĩnh C0 = 411,6kN (411.600 N).
