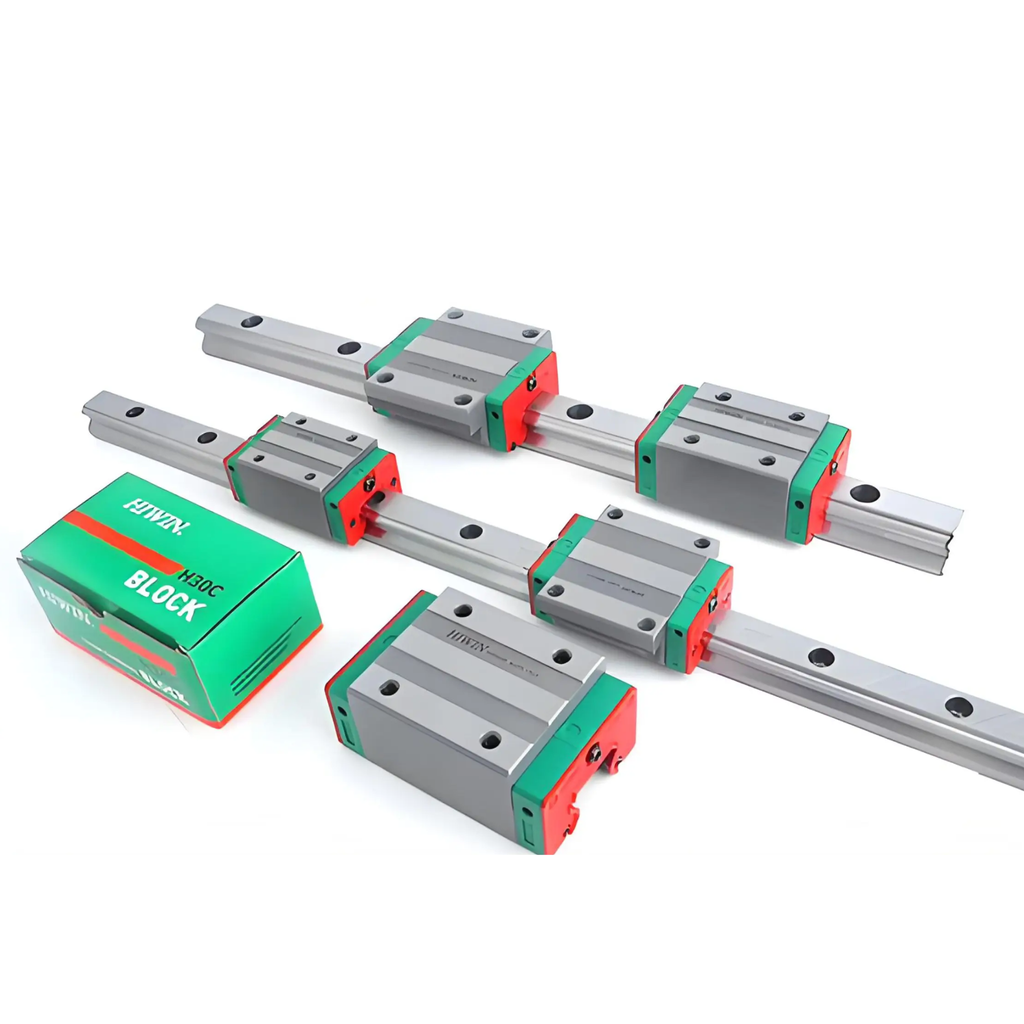

Con Trượt HIWIN EGW35SA

Giới thiệu

Con Trượt HIWIN EGW35SA là con trượt dẫn hướng tuyến tính thuộc dòng EG của HIWIN, được thiết kế dạng mặt bích với kết cấu chắc chắn, nhỏ gọn và phù hợp cho các hệ thống chuyển động tuyến tính trong máy móc công nghiệp. Sản phẩm sử dụng hệ thống bi tuần hoàn, giúp tạo chuyển động lăn ổn định, giảm ma sát và hỗ trợ duy trì độ chính xác trong quá trình vận hành.

Với thiết kế phù hợp cho các cơ cấu tự động hóa, máy gia công, thiết bị vận chuyển và nhiều hệ thống cơ khí khác, HIWIN EGW35SA là lựa chọn thích hợp cho những ứng dụng yêu cầu chuyển động tuyến tính chính xác, ổn định và hoạt động liên tục.

Đặc điểm nổi bật

• Thiết kế dạng mặt bích, thuận tiện liên kết với bàn máy và cơ cấu chuyển động.

• Kết cấu chắc chắn, phù hợp với nhiều hệ thống máy công nghiệp.

• Sử dụng hệ thống bi tuần hoàn, tạo chuyển động lăn với ma sát thấp.

• Khả năng chịu tải theo nhiều hướng, hỗ trợ vận hành ổn định khi có tải tác động.

• Chuyển động êm, hạn chế rung động khi hệ thống được lắp đặt và căn chỉnh đúng kỹ thuật.

• Hỗ trợ duy trì độ chính xác và độ lặp lại của chuyển động tuyến tính.

• Thiết kế phù hợp với các hệ thống cần chuyển động liên tục.

• Có thể kết hợp với ray dẫn hướng HIWIN tương thích để tạo thành bộ dẫn hướng tuyến tính hoàn chỉnh.

• Phù hợp với các thiết bị có yêu cầu cao về độ ổn định và độ tin cậy.

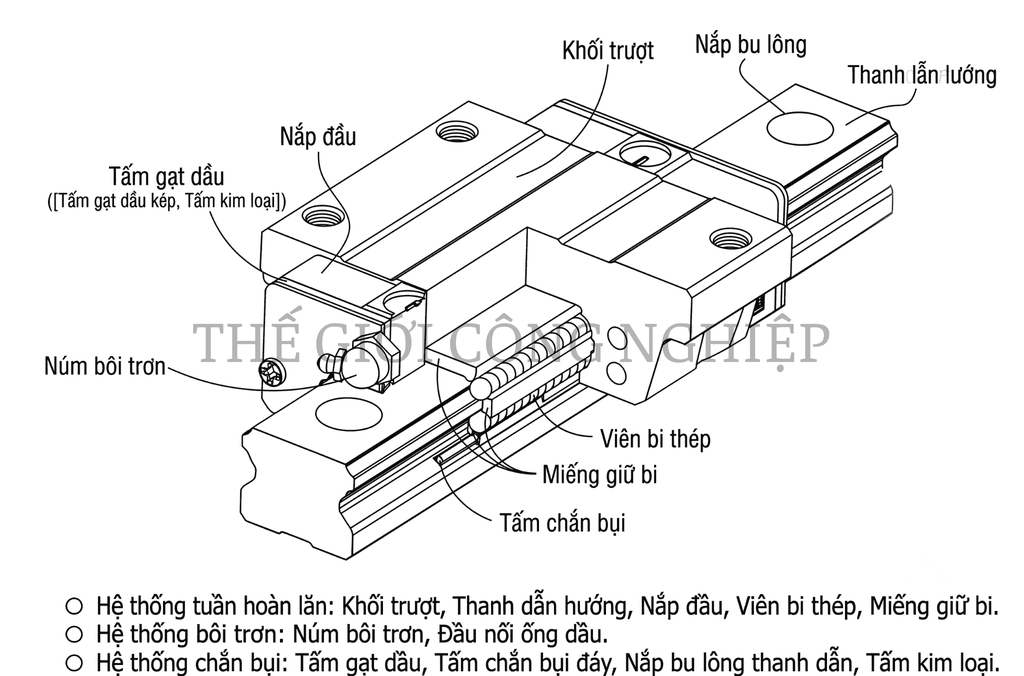

Cấu tạo

Con Trượt HIWIN EGW35SA gồm các bộ phận chính phối hợp với nhau để tạo chuyển động tuyến tính:

• Thân con trượt: Thân con trượt là bộ phận chịu lực chính, được gia công chính xác và có vị trí liên kết với bàn máy hoặc cơ cấu chuyển động. Thiết kế dạng mặt bích giúp việc bố trí và lắp đặt thuận tiện hơn.
• Hệ thống bi tuần hoàn: Các viên bi thép nằm giữa con trượt và ray dẫn hướng, đảm nhiệm nhiệm vụ truyền tải và tạo chuyển động lăn. Khi con trượt di chuyển, các viên bi đồng thời tuần hoàn qua hệ thống đường bi bên trong.
• Rãnh lăn: Rãnh lăn trên con trượt và ray dẫn hướng tạo thành đường tiếp xúc cho các viên bi. Độ chính xác của rãnh lăn có ảnh hưởng trực tiếp đến độ êm và độ chính xác của chuyển động.
• Đường hồi bi: Sau khi đi qua vùng chịu tải, các viên bi được dẫn qua đường hồi để quay trở lại vị trí ban đầu. Nhờ đó, bi có thể liên tục tuần hoàn trong quá trình con trượt di chuyển.
• Bộ phận giữ bi: Bộ phận giữ bi giúp duy trì vị trí của các viên bi trong thân con trượt, đồng thời hỗ trợ quá trình lắp đặt và bảo dưỡng.
• Bộ phận làm kín: Các chi tiết làm kín giúp hạn chế bụi bẩn và tạp chất xâm nhập vào khu vực chuyển động, đồng thời hỗ trợ giữ chất bôi trơn bên trong hệ thống.

Nguyên lý hoạt động

Con Trượt HIWIN EGW35SA hoạt động dựa trên nguyên lý chuyển động lăn của các viên bi giữa con trượt và ray dẫn hướng tuyến tính.

Khi cơ cấu truyền động tạo lực, con trượt di chuyển dọc theo ray. Các viên bi nằm giữa rãnh lăn của con trượt và ray sẽ chuyển động lăn, thay vì tạo ma sát trượt trực tiếp giữa hai bề mặt.

Trong vùng chịu tải, các viên bi truyền lực từ con trượt xuống ray và ngược lại. Khi ra khỏi vùng chịu tải, bi được dẫn qua đường hồi rồi quay trở lại vị trí tiếp xúc để tiếp tục chu kỳ tuần hoàn.

Quá trình tuần hoàn liên tục giúp HIWIN EGW35SA duy trì chuyển động tuyến tính ổn định, giảm ma sát và hỗ trợ nâng cao độ chính xác của cơ cấu máy.

Thông số kỹ thuật

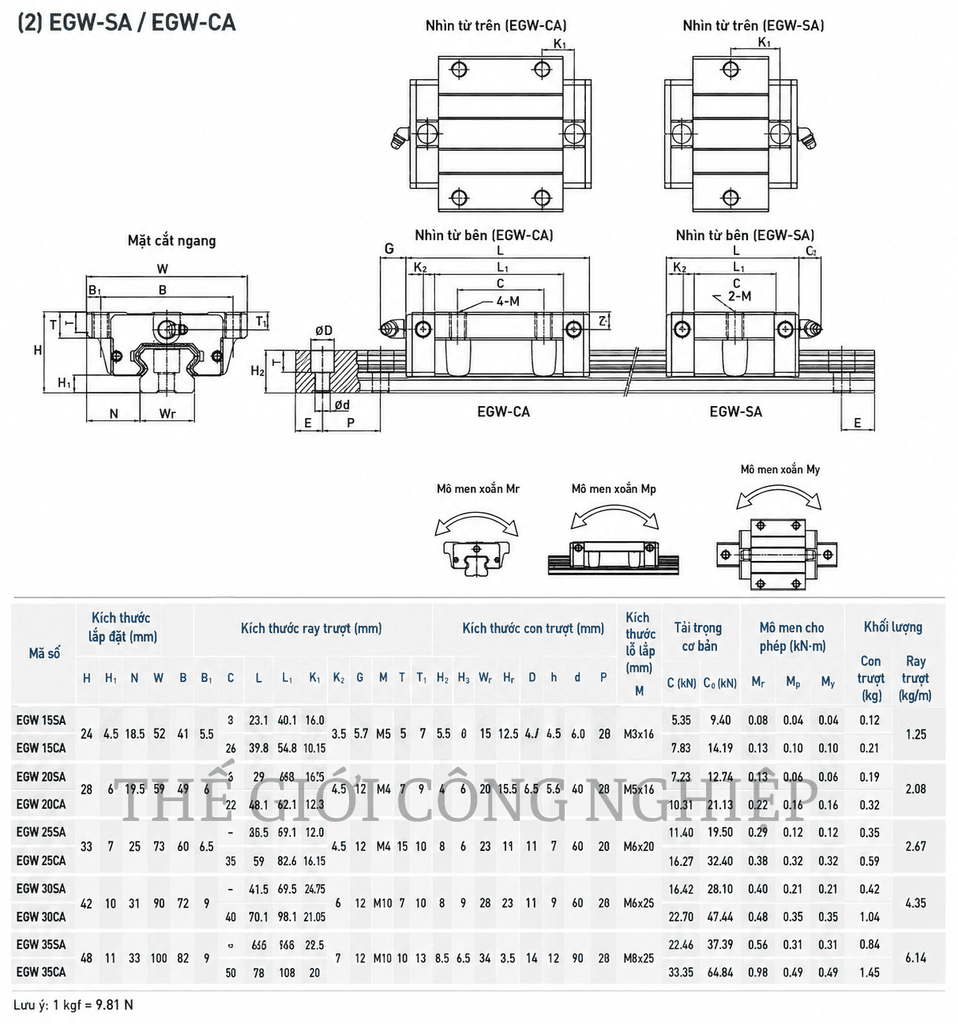

Thông số kích thước Con Trượt  HIWIN EGW35SA

Giải thích thông số ký hiệu Con Trượt  HIWIN EGW35SA

Thông số của đường ray Con Trượt  HIWIN EGW35SA

Công dụng

Con Trượt HIWIN EGW35SA được sử dụng trong nhiều hệ thống máy móc và thiết bị cần chuyển động tịnh tiến chính xác, bao gồm:

• Máy tự động hóa công nghiệp.

• Máy lắp ráp và dây chuyền sản xuất tự động.

• Máy gia công cơ khí.

• Máy CNC và các cơ cấu chuyển động tuyến tính.

• Bàn máy, bàn trượt và cơ cấu định vị.

• Thiết bị vận chuyển tuyến tính.

• Máy đóng gói và phân loại sản phẩm.

• Thiết bị sản xuất linh kiện điện tử.

• Máy kiểm tra và đo lường.

• Cơ cấu chuyển động của thiết bị tự động.

• Các hệ thống máy cần chuyển động ổn định trong thời gian dài.

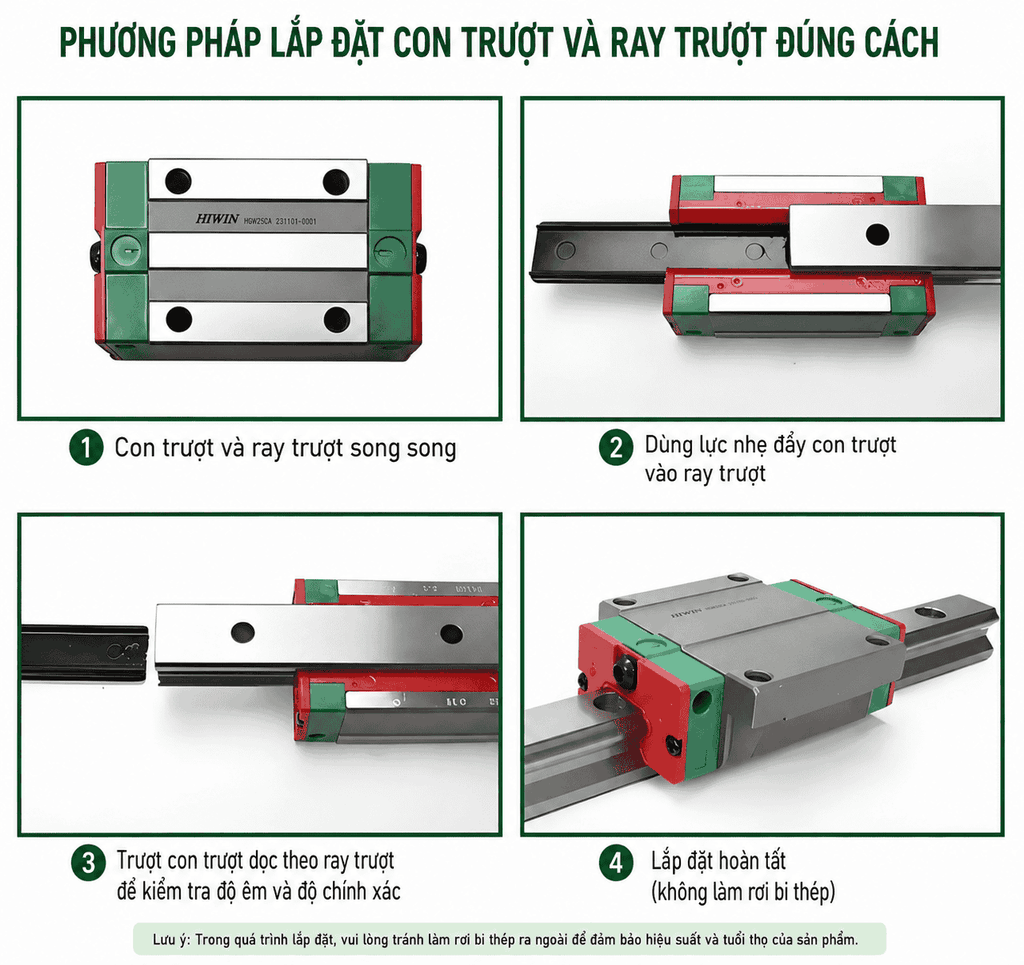

Cách dùng

Cam kết

Khi cung cấp Con Trượt HIWIN EGW35SA, chúng tôi cam kết:

• Hàng HIWIN chính hãng, đúng model EGW35SA.

• Sản phẩm đúng mã, đúng chủng loại theo đơn đặt hàng.

• Kiểm tra sản phẩm trước khi giao.

• Cung cấp hóa đơn VAT đầy đủ theo quy định.

• Hỗ trợ cung cấp chứng từ nguồn gốc xuất xứ và các chứng từ liên quan theo từng đơn hàng khi khách hàng yêu cầu.

• Tư vấn lựa chọn con trượt và ray dẫn hướng phù hợp với thiết bị.

• Hỗ trợ tư vấn kỹ thuật trong quá trình lắp đặt và sử dụng.

• Đóng gói cẩn thận, đảm bảo an toàn trong quá trình vận chuyển.

• Hỗ trợ bảo hành và sau bán hàng theo chính sách của nhà cung cấp.
