Con Trượt HIWIN EGW15SA

Con Trượt HIWIN EGW15SA là dòng con trượt dẫn hướng tuyến tính dạng mặt bích thuộc chuỗi HIWIN EG Series (Low Profile Flange Type) chính hãng HIWIN Taiwan. Với thiết kế block mặt bích rộng 52mm, chiều cao tổng siêu mỏng chỉ 24mm cùng chiều dài block 40.1mm (2 lỗ ren M5 gá lắp), sản phẩm là giải pháp tối ưu hàng đầu cho các cơ cấu tự động hóa B2B, máy CNC mini, cánh tay robot và thiết bị công nghiệp hạn chế không gian chiều đứng nhưng yêu cầu mặt bích gá lắp rộng, chuyển động ổn định và chính xác cao.

1. Ưu Điểm Nổi Bật

• Thiết Kế Low Profile Mặt Bích Mỏng Tiết Kiệm Không Gian: Chiều cao lắp đặt tổng thể chỉ H = 24mm kết hợp mặt bích rộng W = 52mm (với khoảng cách tâm lỗ ren B = 41mm), giúp hạ thấp trọng tâm cơ cấu và mở rộng diện tích gá bắt cho bàn máy.
• Cấp Tải Trung Bình Block Ngắn (SA Type): Thân block nhỏ gọn dài L = 40.1mm tích hợp 2 lỗ ren M5 bắt từ trên xuống, chịu tải trọng động danh định C = 5,35kN (5.350 N) và tải trọng tĩnh C0 = 9,40kN (9.400 N).
• Kết Cấu 4 Hàng Bi Tự Căn Chỉnh Lỗi Lắp Đặt: Bố trí góc tiếp xúc bi 45° (4-Row Circular Arc Groove) giúp con trượt chịu lực đều theo 4 hướng (lên, xuống, trái, phải) và tự điều chỉnh các sai lệch bề mặt gá lắp nhỏ, hạn chế tình trạng kẹt bi.
• Chuyển Động Ma Sát Cực Thấp & Vận Hành Êm Ái: Hệ thống bi thép tuần hoàn qua nắp hồi bi nhựa cao cấp giúp giảm hệ số ma sát lăn xuống mức 0,002 - 0,003.

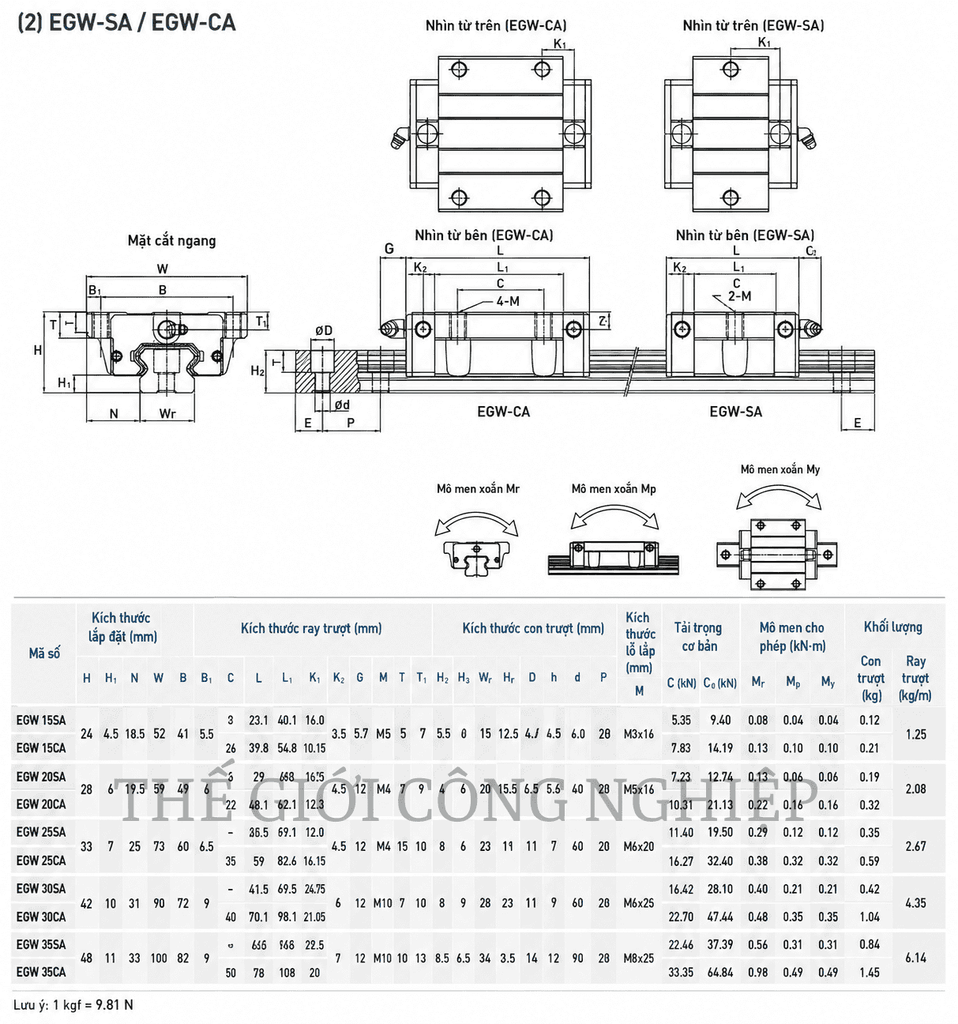

2. Bảng Thông Số Kỹ Thuật Chi Tiết

3. Phân Tích Ý Nghĩa Thông Số Ký Hiệu HIWIN EGW15SA

• EG: Ký hiệu dòng con trượt dẫn hướng tuyến tính chuỗi EG Series (Low Profile Ball Type) của HIWIN, thiết kế chiều cao thấp tiết kiệm không gian.
• W: Ký hiệu kiểu khối con trượt có mặt bích rộng (Flange Block).
• 15: Kích thước danh định của con trượt và thanh ray (Size 15), sử dụng tương thích với thanh ray trượt tuyến tính HIWIN EGR15 (WR = 15mm).
• S: Cấp tải trọng danh định Medium Load / Short Block (chiều dài thân block L1 = 23,1mm, tổng chiều dài 40.1mm với 2 lỗ ren bắt ốc M5, chịu tải tĩnh 9,40kN).
• A: Phương thức gá lắp bắt bu-lông từ trên mặt bích xuống (Top Mounting Hole Type) với 2 lỗ ren kích thước M5 (khoảng cách tâm lỗ ren B là 41mm).

4. Ứng Dụng Thực Tế

Con Trượt HIWIN EGW15SA được ứng dụng phổ biến trong các cơ cấu công nghiệp đòi hỏi chiều cao thấp và mặt bích gá lắp rộng:

• Máy khắc gỗ CNC mini, máy cắt Laser/Plasma khổ nhỏ: Cơ cấu trượt bàn máy hoặc trục Z cần thu gọn không gian chiều đứng.
• Thiết bị gắp nhả tự động (Pick & Place), dây chuyền đóng gói: Các trục chuyển động hành trình ngắn đến trung bình làm việc liên tục.
• Cánh tay Robot công nghiệp, thiết bị kiểm tra linh kiện điện tử: Yêu cầu chuyển động tuyến tính siêu mượt, hạn chế độ rơ lắc.

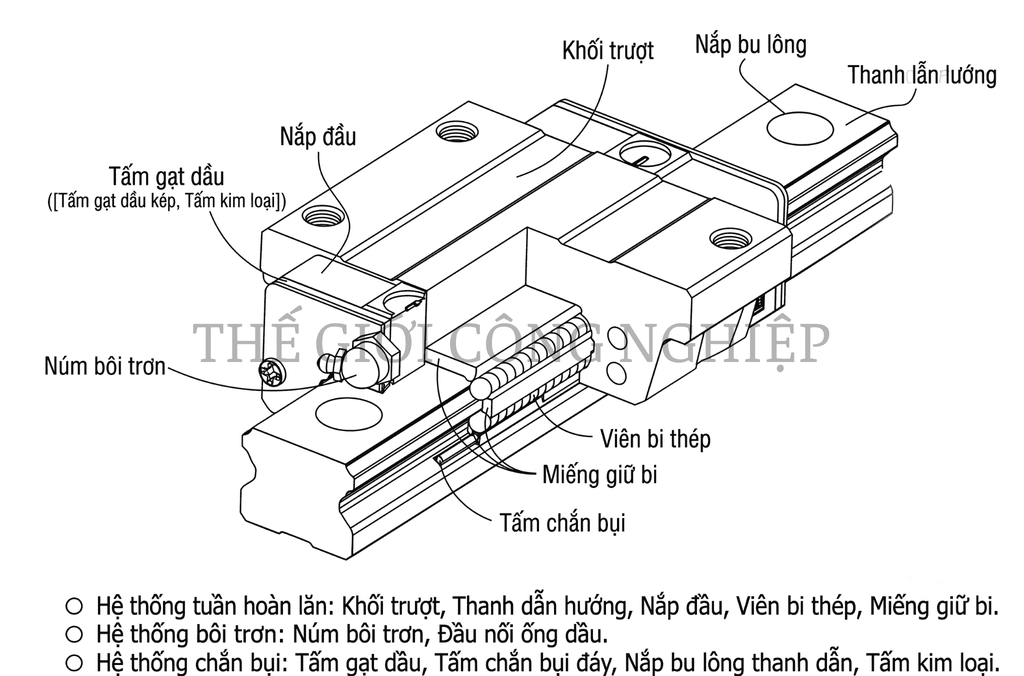

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN EGW15SA hoạt động dựa trên nguyên lý ma sát lăn 4 hàng bi thép tuần hoàn tiếp xúc góc 45°:

• Thân Block Thép Hợp Kim Cường Độ Cao: Được nhiệt luyện gia mài chính xác rãnh bi, chịu lực phân bổ đồng đều theo cả 4 hướng.
• Hệ Thống Bi Thép Tuần Hoàn: Bi thép lăn liên tục trong rãnh và quay lại qua đường hồi bi nhựa cao cấp, đảm bảo ma sát lăn cực thấp.
• Phớt Chắn Bụi Hai Đầu (End Seals) & Phớt Đáy: Ngăn bụi bẩn, phoi kim loại xâm nhập rãnh bi và giữ lớp mỡ bôi trơn không bị rò rỉ.
• Cổng Bôi Trơn M3x0.5P: Tích hợp vú mỡ thẳng giúp bổ sung mỡ bôi trơn định kỳ nhanh chóng.

6. Hướng Dẫn Lắp Đặt, Bôi Trơn & Bảo Dưỡng

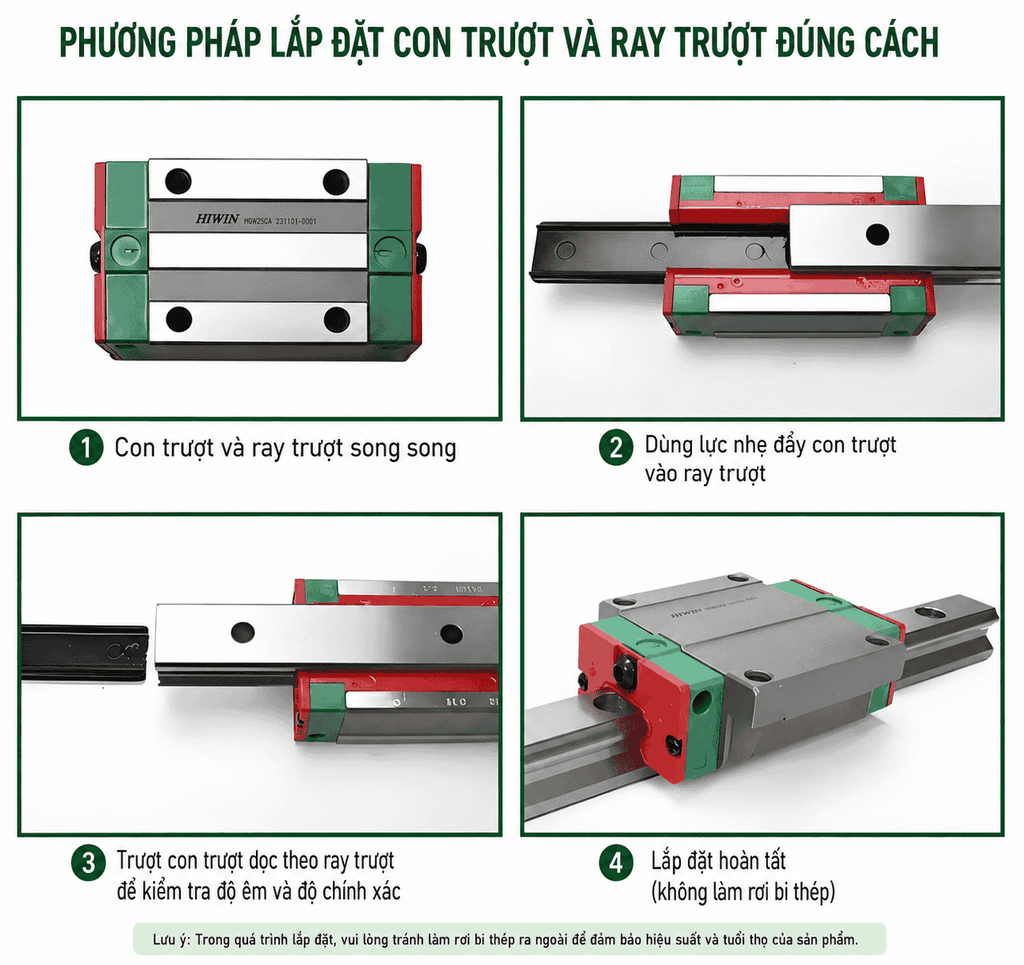

• Quy Trình Lắp Đặt Vào Thanh Ray EGR15:

• • Làm sạch bề mặt gá lắp ray và con trượt bằng dung dịch vệ sinh chuyên dụng.
  • Lắp con trượt vào ray theo đường thẳng (song song tuyệt đối), tuyệt đối không đẩy nghiêng làm rơi bi ra khỏi rãnh.
  • Dùng đồng hồ so kiểm tra độ song song giữa các thanh ray trước khi siết chặt bu-lông.
• Lực Siết Bu-lông Tiêu Chuẩn:

• • Siết 2 bu-lông ren M5 trên mặt bích block EGW15SA theo lực siết quy định.
• Chế Độ Bôi Trơn Mỡ Định Kỳ:
  • Bôi trơn ban đầu: Bơm mỡ gốc Lithium qua vú mỡ M3 trước khi vận hành.
  • Định kỳ: Bổ sung mỡ sau mỗi 100km hành trình trượt hoặc 3 - 6 tháng làm việc liên tục.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN EGW15SA khác gì so với EGH15SA và EGW15CA?
  EGW15SA thuộc dòng chiều cao thấp H24mm, block có mặt bích rộng W52mm, bản block ngắn (SA) với 2 lỗ ren M5 (L = 40.1mm, C = 5,35kN). EGH15SA là bản block hẹp vuông W34mm (2 lỗ ren M4). Còn EGW15CA là bản block mặt bích dài tải nặng (Heavy Load) với 4 lỗ ren M5 (L = 56.8mm, C = 7,83kN).
• Con trượt EGW15SA sử dụng bu-lông gá lắp kích thước bao nhiêu và bắt theo chiều nào?
  Con trượt EGW15SA sử dụng bu-lông M5 bắt từ trên mặt bích xuống (Top Mounting A type) với khoảng cách tâm lỗ ren B là 41mm.
• Mã EGW15SA tương thích với loại thanh ray trượt nào của HIWIN?
  Sản phẩm tương thích hoàn toàn với thanh ray trượt tuyến tính HIWIN EGR15 chính hãng (mặt ray rộng WR = 15mm, cao HR = 12.5mm, bước lỗ ray P = 60mm dùng bu-lông M3x16mm).
• Khả năng chịu tải trọng và momen tĩnh của con trượt EGW15SA đạt bao nhiêu?
  Đạt tải trọng động danh định C = 5,35kN (5.350 N), tải tĩnh C0 = 9,40kN (9.400 N), momen tĩnh cho phép MR = 0,08kN-m, MP = 0,04kN-m, MY = 0,04kN-m.
