Con Trượt HIWIN EGH20SA

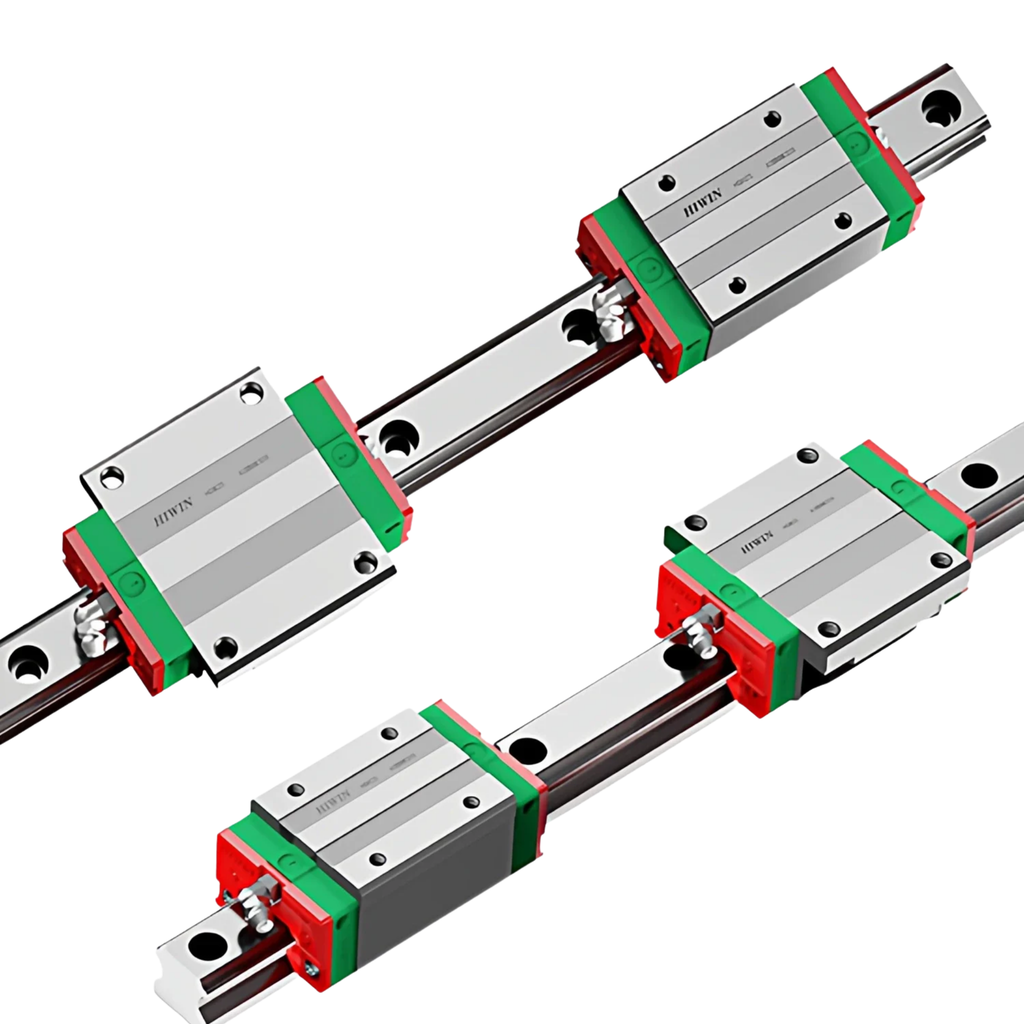

Con Trượt HIWIN EGH20SA là dòng con trượt dẫn hướng tuyến tính thuộc chuỗi HIWIN EG Series (Low Profile Type) chính hãng HIWIN Taiwan. Với thiết kế block hẹp vuông dạng ngắn đặc trưng và chiều cao tổng chỉ 28mm, sản phẩm là giải pháp tối ưu hàng đầu cho các không gian cơ khí hạn chế chiều cao, đáp ứng yêu cầu chuyển động tốc độ cao, ma sát thấp và độ chính xác định vị vượt trội trong các hệ thống tự động hóa B2B.

1. Ưu Điểm Nổi Bật

• Thiết Kế Low Profile Tiết Kiệm Không Gian: Với chiều cao tổng H = 28mm và chiều dài block ngắn L = 50mm, EGH20SA mỏng và gọn hơn đáng kể so với dòng HG tiêu chuẩn, giúp thu gọn chiều cao cơ cấu trượt và hạ thấp trọng tâm máy tối đa.
• Chịu Tải Tốt & Vận Hành Linh Hoạt: Đạt tải trọng động danh định C = 7,23kN (7.230 N) và tải trọng tĩnh C0 = 12,74kN (12.740 N), tối ưu cho các trục hành trình ngắn hoặc cơ cấu gắp di chuyển nhanh.
• Tự Căn Chỉnh Lỗi Lắp Đặt: Thiết kế tiếp xúc rãnh bi hình cung tròn 45° (4-Row Circular Arc Groove) có khả năng tự điều chỉnh các sai lệch nhỏ do bề mặt gá đặt, hạn chế kẹt bi và kéo dài tuổi thọ hệ thống.
• Vận Hành Êm Ái & Ma Sát Cực Thấp: Hệ thống bi thép cấp mài siêu mịn tuần hoàn liên tục qua nắp hồi bi nhựa cao cấp giúp giảm hệ số ma sát lăn xuống mức 0,002 - 0,003.

2. Bảng Thông Số Kỹ Thuật Chi Tiết

3. Phân Tích Ý Nghĩa Mã Thông Số Ký Hiệu "EGH20SA"

• EG: Ký hiệu dòng con trượt dẫn hướng tuyến tính chuỗi EG Series (Low Profile Ball Type) của HIWIN, ứng dụng công nghệ 4 hàng bi thép tuần hoàn tiếp xúc góc 45°.
• H: Ký hiệu kiểu block vuông dạng hẹp (Square Type), bắt ốc trực tiếp từ trên mặt block.
• 20: Kích thước danh định của con trượt và thanh ray (Size 20), sử dụng đồng bộ với thanh ray trượt HIWIN EGR20 (mặt ray rộng WR = 20mm).
• S: Cấp tải trọng danh định Medium Load (dạng block ngắn chiều dài L = 50mm, thân L1 = 29mm).
• A: Phương thức gá lắp bắt bu-lông từ trên mặt con trượt xuống (Top Mounting Hole Type) với 2 lỗ ren kích thước M5 x 7mm.

4. Ứng Dụng Thực Tế

Con Trượt HIWIN EGH20SA được ứng dụng rộng rãi trong các hệ thống máy móc tự động hóa và thiết bị công nghiệp nhẹ:

• Cánh tay Robot, cơ cấu gắp sản phẩm tốc độ cao: Cần chiều dài block ngắn và trọng lượng nhẹ (0,15kg) để tối ưu gia tốc chuyển động.
• Thiết bị sản xuất bán dẫn, máy lắp ráp điện tử: Các máy móc đòi hỏi chiều cao thấp (H = 28mm) và định vị chính xác cao.
• Máy đo tự động, máy kiểm tra ngoại quan (AOI): Các bàn trượt tuyến tính di chuyển em ái, không gây rung lắc.

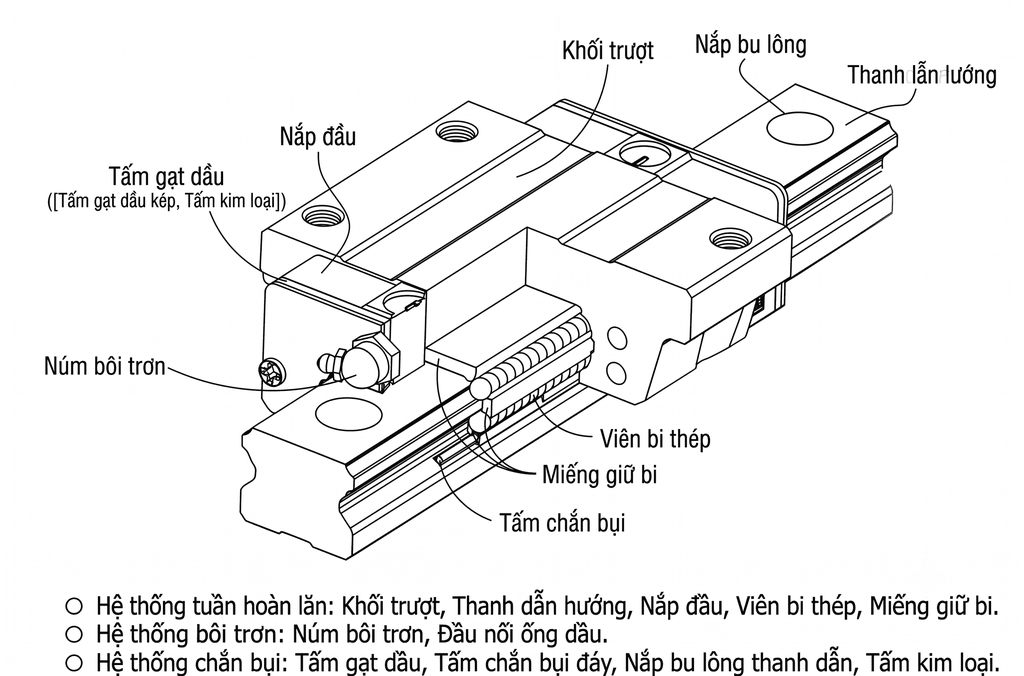

5. Cấu Tạo Cơ Khí & Nguyên Lý Vận Hành

Con trượt HIWIN EGH20SA được chế tạo dựa trên nguyên lý ma sát lăn 4 hàng bi thép tuần hoàn tiếp xúc góc 45°:

• Thân Block Kim Loại Bằng Thép Hợp Kim Cường Độ Cao: Chịu lực tác động đều theo cả 4 hướng.
• Hệ Thống Bi Thép Tuần Hoàn Độ Chính Xác Cao: Giảm ma sát lăn xuống mức mu = 0,002 - 0,003.
• Phớt Chắn Bụi Hai Đầu & Phớt Đáy: Ngăn chặn triệt để bụi mịn, bảo vệ rãnh bi và giữ mỡ bôi trơn.
• Cổng Bôi Trơn M6x0.75P: Tích hợp vú mỡ hỗ trợ châm mỡ bôi trơn định kỳ.

6. Hướng Dẫn Lắp Đặt, Bôi Trơn & Bảo Dưỡng Chuẩn Kỹ Thuật

• Quy Trình Lắp Đặt EGH20SA Vào Thanh Ray EGR20:

• • Làm sạch bề mặt gá lắp ray và con trượt.
  • Lắp con trượt vào ray theo đường thẳng, tuyệt đối không lắp nghiêng làm rơi bi ra khỏi rãnh.
• Lực Siết Bu-lông Tiêu Chuẩn:

• • Siết 2 bu-lông ren M5 trên mặt block EGH20SA theo lực siết quy định (8,83 N-m cho vật liệu thép).
• Chế Độ Bôi Trơn Mỡ Định Kỳ:
  • Bơm mỡ bôi trơn gốc Lithium qua vú mỡ định kỳ sau mỗi 100km hành trình hoặc 3 - 6 tháng.

7. Câu Hỏi Thường Gặp

• Con trượt HIWIN EGH20SA khác gì so với EGH20CA và EGW20SA?
  EGH20SA là dạng block hẹp ngắn chiều cao thấp (H = 28mm, L = 50mm, tải động 7,23kN). EGH20CA là dạng block hẹp dài chịu tải nặng (L = 69,1mm, tải động 10,31kN). EGW20SA là dạng mặt bích rộng (W = 59mm). EGH20SA là lựa chọn tối ưu khi không gian lắp đặt bị giới hạn cả chiều cao lẫn chiều dài.
• Con trượt EGH20SA bắt ốc bằng bao nhiêu lỗ ren và bu-lông kích thước nào?
  Con trượt EGH20SA bắt ốc từ trên mặt xuống (Top Mounting) sử dụng 2 lỗ ren kích thước M5 x 7mm (khoảng cách tâm lỗ ren chiều rộng B là 32mm).
• Con trượt EGH20SA dùng thanh ray trượt loại nào?
  Sản phẩm sử dụng thanh ray tuyến tính HIWIN EGR20 chính hãng (mặt ray rộng WR = 20mm, cao HR = 15.5mm, bước lỗ ray P = 60mm dùng bu-lông M5x16mm).
• Tải trọng danh định của con trượt EGH20SA đạt bao nhiêu?
  Đạt tải trọng động C = 7,23kN (7.230 N), tải tĩnh C0 = 12,74kN (12.740 N), momen tĩnh MR = 0,13kN-m, MP = 0,06kN-m, MY = 0,06kN-m.
