Con Trượt HIWIN HGH55HA

Con trượt HIWIN HGH55HA thuộc dòng HG Series mặt bích nhỏ không cánh, tải trọng siêu nặng (Super Heavy Load), đạt tải trọng động danh định C = 184,9 kN và tải trọng tĩnh C0 = 276,23 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 70 mm x Chiều Rộng W = 100 mm x Chiều Dài L = 204,8 mm.

1. Giới Thiệu

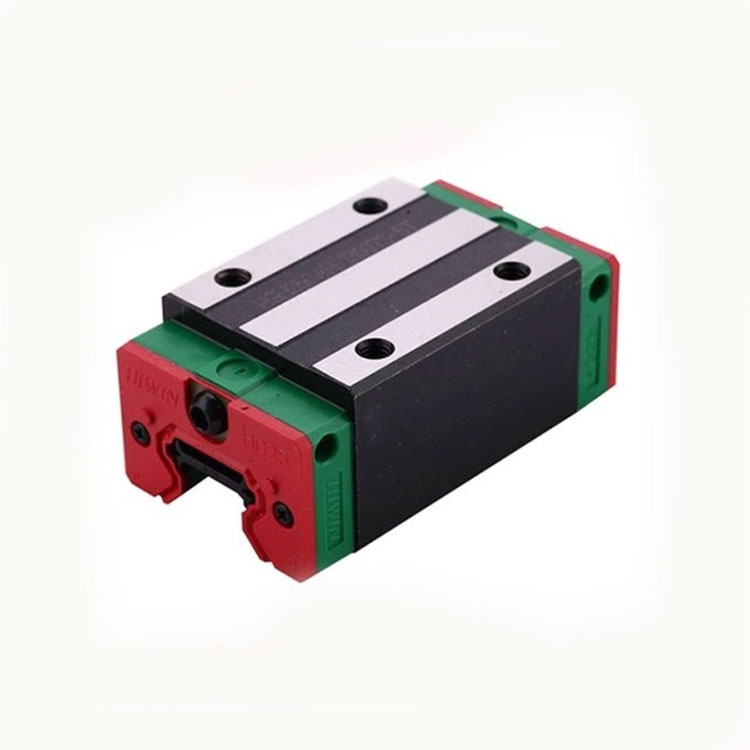

Con Trượt HIWIN HGH55HA là dòng block con trượt vuông cỡ lớn thuộc hàng tải trọng cực đại do HIWIN (Đài Loan) chế tạo, thiết kế với 4 dãy bi thép tuần hoàn chịu lực tiếp xúc góc 45° (DF Circular Arc Groove) mang lại khả năng tải cực lớn theo cả 4 hướng (nén, nâng, ngang trái/phải) và tự căn chỉnh vị trí linh hoạt.

Mã sản phẩm HGH55HA có cấu trúc block kéo dài hơn hẳn bản tiêu chuẩn (HGH55CA), cung cấp diện tích tiếp xúc rộng và dài hơn, tối ưu hóa độ cứng vững chống uốn cũng như khả năng chịu momen lật cực đại cho các hệ thống chuyển động tuyến tính siêu nặng trong máy phay giường CNC cỡ lớn, trung tâm gia công kim loại nặng, máy cắt Laser/Plasma công suất lớn và máy công nghiệp hạng nặng.

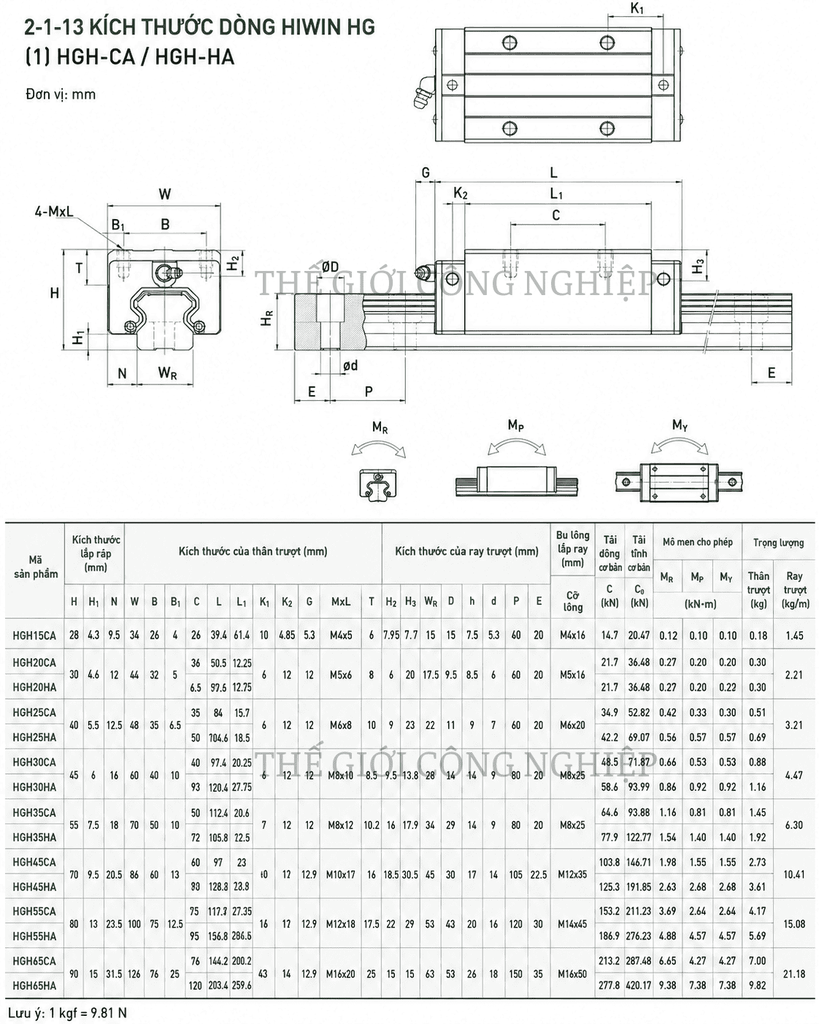

2. Bảng Thông Số Kỹ

Hạng mục thông số	Giá trị kỹ thuật
Thương hiệu	HIWIN
Model sản phẩm	HGH55HA
Dòng sản phẩm (Series)	HG Series (Square High Assembly)
Cấp tải trọng	Super Heavy Load (Tải trọng siêu nặng)
Chiều cao lắp ráp tổng (H)	70 mm
Chiều rộng block (W)	100 mm
Chiều dài tổng block (L)	204,8 mm
Chiều dài thân block (L1)	155,8 mm
Khoảng hở gầm con trượt (H1)	13,0 mm
Khoảng cách lỗ bắt ốc (B x C)	75 x 95 mm
Quy cách lỗ ren con trượt (M x l)	M12 x 18 mm
Tải trọng động danh định (C)	184,9 kN
Tải trọng tĩnh danh định (C0)	276,23 kN
Momen tĩnh MR (Roll)	4,88 kN-m
Momen tĩnh MP (Pitch)	4,57 kN-m
Momen tĩnh MY (Yaw)	4,57 kN-m
Khối lượng block con trượt	5,49 kg

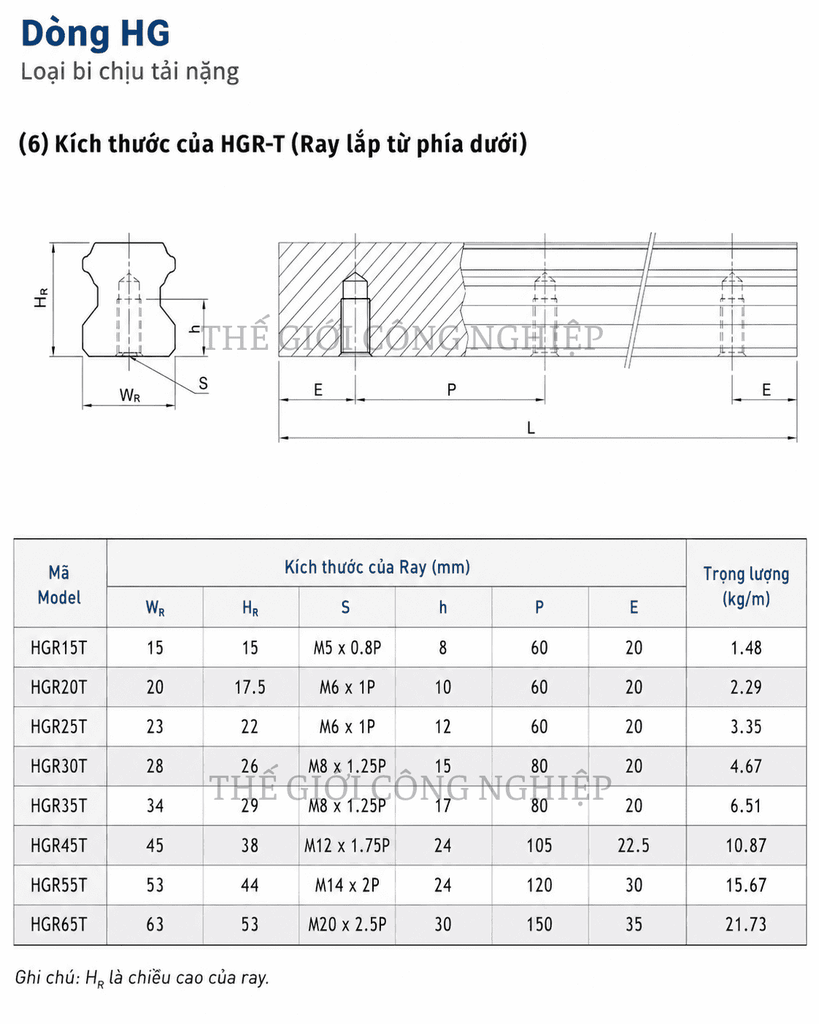

Mã thanh ray tương thích	HGR55
Chiều rộng thanh ray (WR)	53 mm
Chiều cao thanh ray (HR)	44 mm
Bước lỗ thanh ray (P)	120 mm
Ốc bắt ray tương thích	M14 x 45 mm

3. Cấu Tạo

Block con trượt HIWIN HGH55HA được lắp ráp từ 6 thành phần cơ khí cốt lõi đạt tiêu chuẩn gia công chính xác cao:

Thân Block thép hợp kim kéo dài (L1 = 155,8 mm): Thân block làm bằng thép đúc nguyên khối qua xử lý nhiệt luyện độ cứng bề mặt cao, kéo dài chiều dài rãnh bi hơn 32,3% so với HGH55CA, giúp phân bổ ứng suất tiếp xúc đồng đều trên toàn bộ bề mặt ray.
Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Các viên bi thép chịu lực tuần hoàn liên tục qua đầu chuyển hướng nhựa chịu mòn cao cấp (End Cap), đảm bảo vận chuyển chuyển động tuyến tính trơn mượt.
Bố trí góc tiếp xúc 45° (DF Layout): 4 dãy bi tiếp xúc với rãnh ray HGR55 theo góc 45° hình vòng cung, triệt tiêu lực lệch tâm và cân bằng khả năng chịu tải 4 hướng.
Hệ thống làm kín kép (Dual-Lip Sealing): Trang bị phớt chặn bụi đầu (End Seal) và phớt chắn bụi dưới (Bottom Seal) ngăn chặn phôi kim loại, mạt gia công và dung dịch làm mát xâm nhập vào rãnh bi.
Khung định hình giữ bi (Ball Retainer): Giữ cố định dãy bi thép không bị rơi vãi khi tháo rời con trượt khỏi thanh ray HGR55 trong quá trình vận chuyển và gá đặt.
Hệ thống bôi trơn tập trung: Vú mỡ bôi trơn ở đầu block kết hợp kênh dẫn mỡ nội bộ phân phối mỡ bôi trơn đều tới cả 4 dãy bi tuần hoàn.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGH55HA

Cấu trúc mã kỹ thuật HIWIN HGH55HA thể hiện đầy đủ các đặc tính cơ khí:

HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
H: Kiểu block vuông, lắp ráp cao (High Assembly Square Type).
G: Kiểu bắt ốc từ trên xuống (Top Mounting).
55: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 53 mm, size 55).
H: Cấp tải trọng siêu nặng (Super Heavy Load / Block kéo dài).
A: Kiểu bắt ốc lỗ ren trực tiếp từ phía trên block.

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

Khả năng chịu tải siêu nặng vượt trội: Với tải trọng động danh định C = 184,9 kN và tải trọng tĩnh C0 = 276,23 kN, HGH55HA đáp ứng hoàn hảo các yêu cầu gia công cơ khí hạng nặng có lực cắt va đập lớn.
Độ cứng vững và chống lật Momen cực đại: Momen tĩnh MP và MY đạt 4,57 kN-m (cao hơn gấp 1,73 lần so với bản tiêu chuẩn HGH55CA), giúp hệ thống duy trì độ chính xác tuyệt đối khi chịu lực mô-men xoắn lớn.
Tuổi thọ và độ bền làm kín cao: Thiết kế phớt làm kín kép bảo vệ tối đa mạch bi, kéo dài chu kỳ bảo dưỡng và tuổi thọ định mức của hệ thống dẫn hướng.

Ứng dụng công nghiệp phổ biến:

Máy phay giường CNC khổ lớn, máy doạ ngang/doạ đứng, trung tâm gia công kim loại siêu nặng.
Máy cắt Laser / Plasma / Cắt dây công nghiệp khổ lớn.
Robot công nghiệp hạng nặng, máy ép đùn nhựa, thiết bị nâng hạ và máy cơ khí siêu trọng.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

Vú mỡ bôi trơn: Con trượt HGH55HA trang bị vú mỡ bôi trơn chuyên dụng.
Định kỳ bơm mỡ: Bơm mỡ bôi trơn gốc Lithium định kỳ sau mỗi 100 km - 500 km vận hành tùy theo môi trường và tải trọng gia công.
Lưu ý lắp đặt: Vệ sinh sạch bề mặt thanh ray HGR55 trước khi trượt block vào; tuyệt đối không tháo khung nhựa giữ bi khi chưa đưa con trượt vào ray để tránh rơi bi thép.

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGH55HA khác gì so với HGH55CA?

Trả lời: HGH55HA là bản tải trọng siêu nặng (Super Heavy Load) với chiều dài block L = 204,8 mm, tải động C = 184,9 kN và tải tĩnh C0 = 276,23 kN. Trong khi HGH55CA là bản tải trọng nặng tiêu chuẩn với chiều dài L = 166,7 mm, tải động C = 153,2 kN và tải tĩnh C0 = 211,23 kN.

Q2: Con trượt HGH55HA dùng ray dẫn hướng nào?
