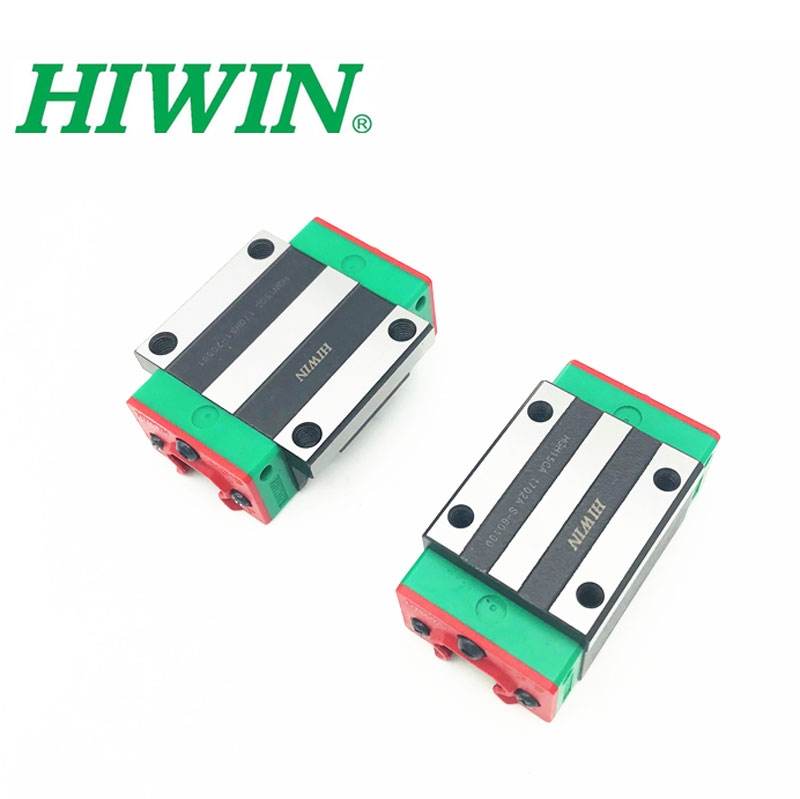

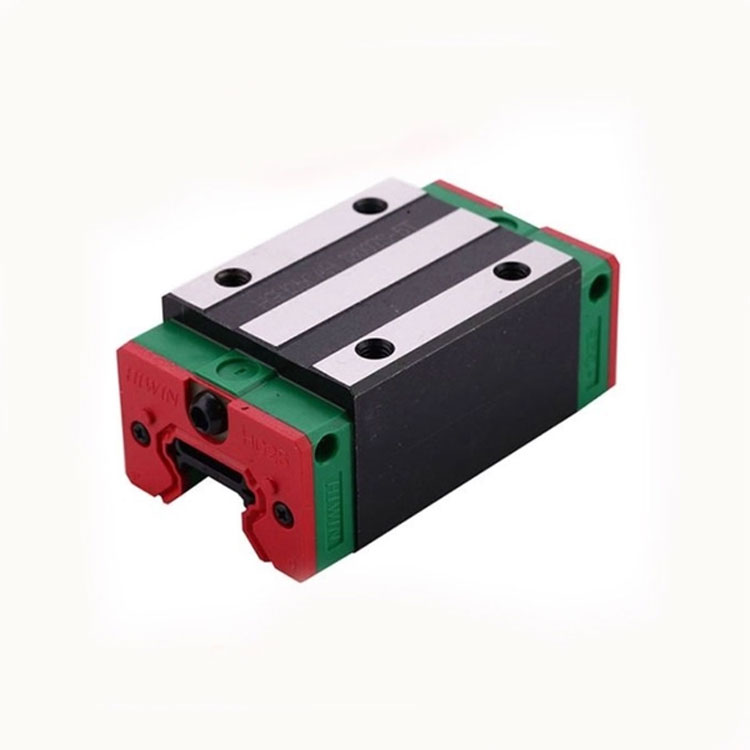

Con Trượt HIWIN HGH25HA
Con trượt HIWIN HGH25HA là dòng con trượt vuông mặt bích nhỏ không cánh thuộc series HG siêu tải trọng (Super Heavy Load) chính hãng HIWIN (Đài Loan). Sản phẩm sở hữu kích thước chuẩn Chiều cao H = 40 mm, Chiều rộng W = 48 mm, Chiều dài tổng L = 104,6 mm, đạt tải trọng động danh định 42,2 kN và tải trọng tĩnh 69,07 kN. Con trượt HGH25HA được thiết kế chuyên dụng để lắp đặt khớp nối với thanh ray trượt HIWIN HGR25, ứng dụng rộng rãi trong các máy cắt CNC, máy tiện, máy phay công nghiệp, rô-bốt tự động hóa và các hệ thống cơ khí yêu cầu độ cứng vững cực cao.
Mô Tả Sản Phẩm & Đặc Điểm Kết Cấu Con Trượt HIWIN HGH25HA
Con trượt vuông HIWIN HGH25HA được chế tạo theo công nghệ dẫn hướng tuyến tính tiên tiến của HIWIN. Thân block được thiết kế hình hộp vuông cao (High Assembly Square Type), mặt bích nhỏ gọn, cho phép bắt ốc cố định chi tiết máy trực tiếp từ phía trên xuống thông qua 4 lỗ ren M6x8 mm.
- Kết cấu bi tuần hoàn 4 dãy: Hệ thống bi thép chịu lực sắp xếp theo góc tiếp xúc 45°, giúp phân bổ lực đều theo 4 hướng (trên, dưới, trái, phải).
- Cấp siêu tải trọng (Super Heavy Load): Thân con trượt dài hơn bản tiêu chuẩn (thân L1 = 78,6 mm so với 58 mm của bản CA), nâng khả năng chịu tải tĩnh cực đại lên 69,07 kN và momen tĩnh MR/MP/MY vượt trội.
- Tính năng tự căn chỉnh (Self-aligning): Rãnh bi dạng cung tròn (circular-arc groove) giúp con trượt tự hấp thụ và điều chỉnh các sai lệch nhỏ sinh ra trong quá trình gá đặt cơ khí, giảm ma sát và độ rung lắc khi vận hành tốc độ cao.
- Hệ thống bôi trơn & Chắn bụi: Được trang bị vú bơm mỡ M6x0.75 mm tích hợp ở đầu block, đi kèm phớt chặn bụi hai đầu giúp ngăn phoi kim loại, bụi bẩn xâm nhập và bảo vệ lượng mỡ bôi trơn bên trong.

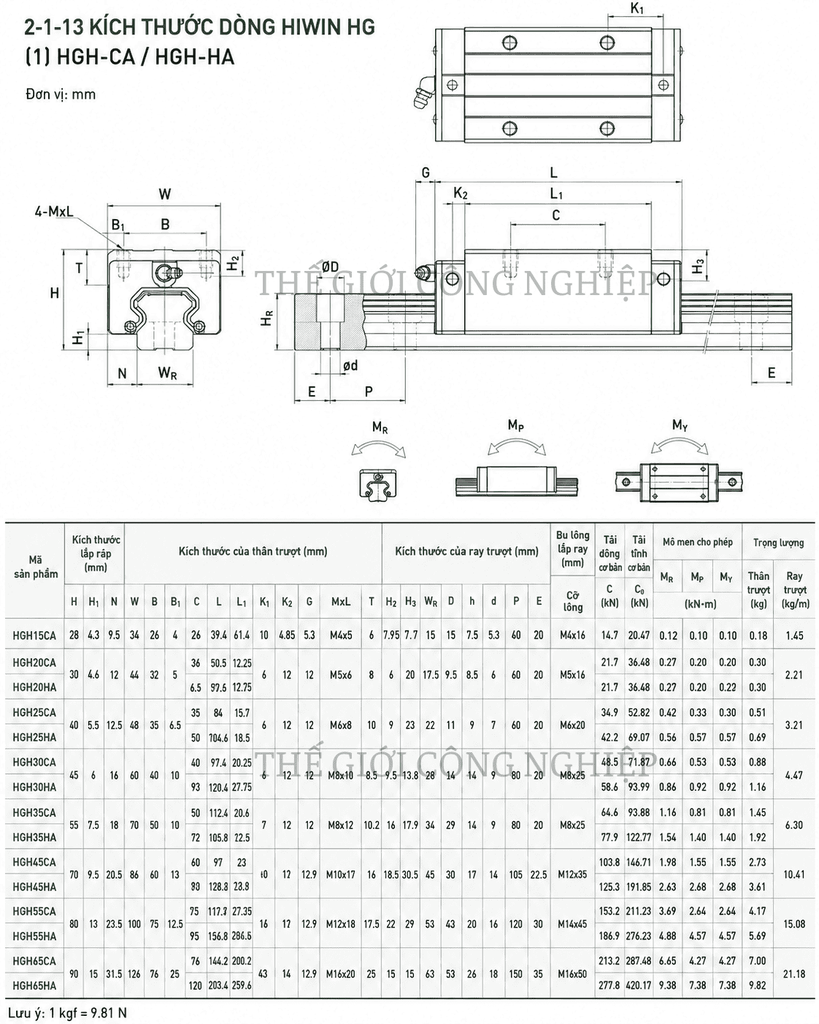

Bảng Thông Số Kỹ Thuật Chi Tiết Con Trượt HIWIN HGH25HA
| Thuộc Tính Kỹ Thuật | Giá Trị & Đơn Vị | Ghi Chú Kỹ Thuật |
|---|---|---|
| Model nhà sản xuất | HGH25HA | Ký hiệu chuẩn hãng HIWIN |
| Loại con trượt | Con trượt vuông (Square Type) | Mặt bích nhỏ, bắt ốc từ trên xuống |
| Cấp tải trọng | Super Heavy Load (Siêu tải trọng) | Ký hiệu hậu tố H |
| Chiều cao tổng lắp ráp (H) | 40 mm | Đo từ đáy ray đến đỉnh con trượt |
| Khoảng hở gầm (H1) | 5,5 mm | Khoảng cách từ mặt đáy đến khối block |
| Chiều rộng block (W) | 48 mm | Chiều rộng thân con trượt |
| Khoảng cách lỗ ren (B x C) | 35 x 50 mm | Tâm 4 lỗ bắt ốc trên mặt block |
| Chiều dài thân block (L1) | 78,6 mm | Chiều dài phần thân kim loại |
| Chiều dài tổng con trượt (L) | 104,6 mm | Chiều dài bao gồm phớt chắn bụi 2 đầu |
| Kích thước lỗ ren (M x l) | M6 x 8 mm | Ren bắt ốc cố định chi tiết |
| Tải trọng động danh định (C) | 42,2 kN | Khả năng chịu tải khi di chuyển |
| Tải trọng tĩnh danh định (C0) | 69,07 kN | Khả năng chịu tải cực đại khi đứng yên |
| Momen tĩnh MR (Pitch) | 0,56 kN-m | Momen xoắn tĩnh hướng lật ngang |
| Momen tĩnh MP / MY (Roll / Yaw) | 0,57 kN-m | Momen xoắn tĩnh hướng lật dọc |

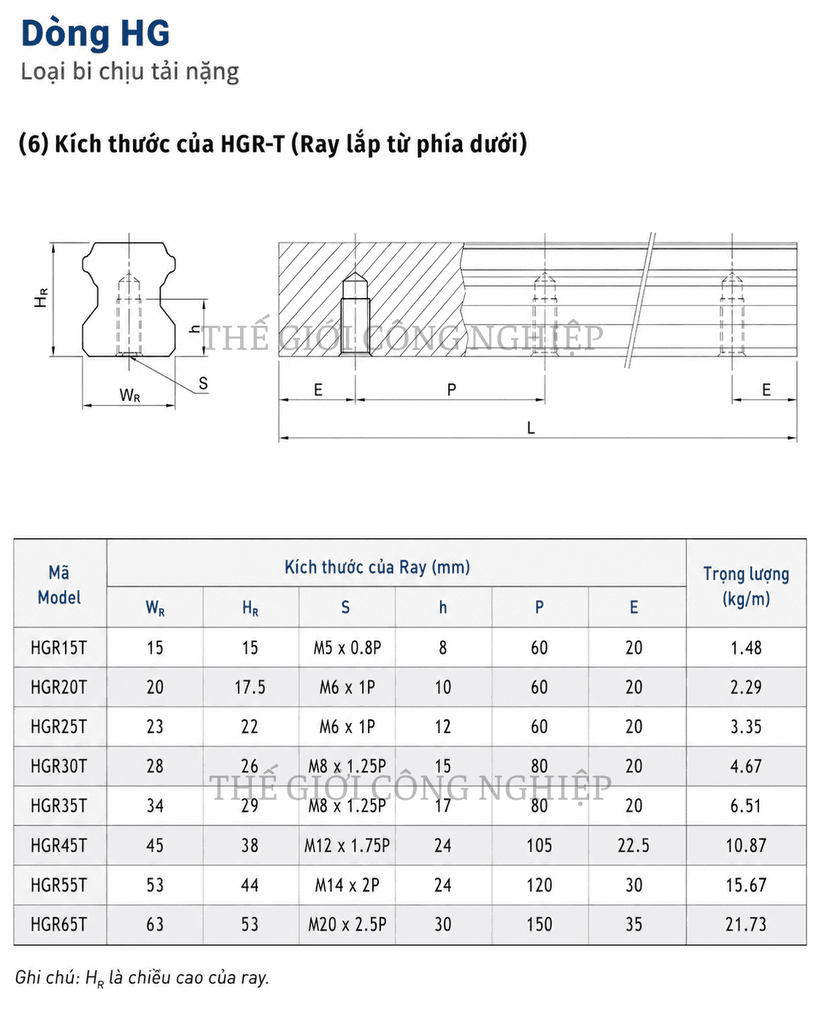

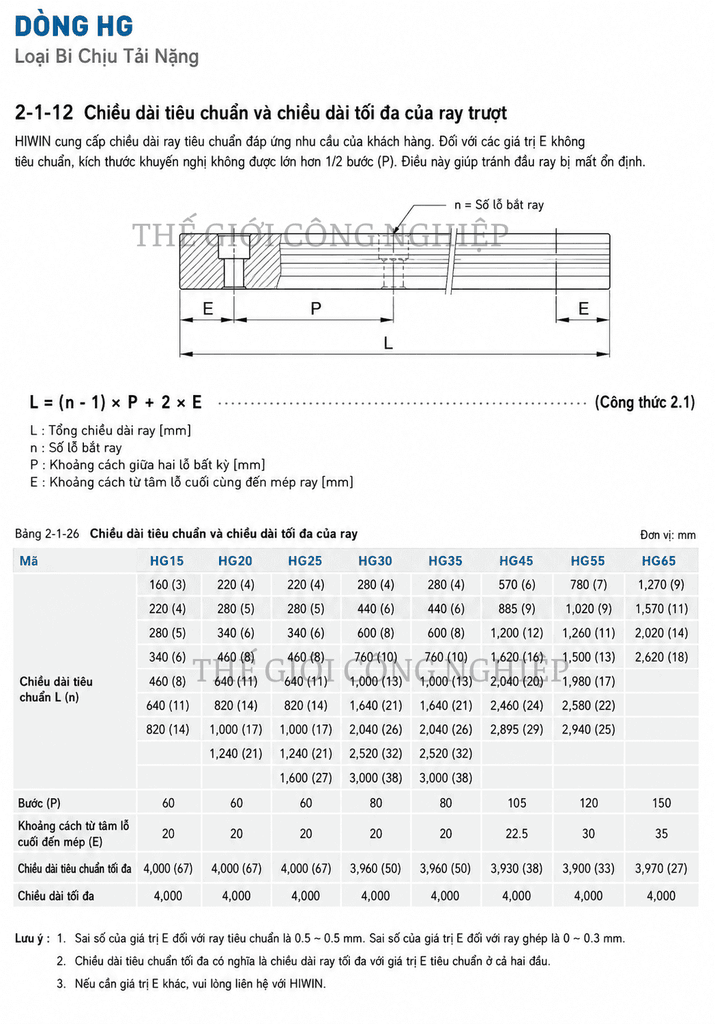

| Ray dẫn hướng tương thích | HIWIN HGR25 | Chiều rộng WR = 23 mm, Cao HR = 22 mm |
| Bước lỗ bắt ốc ray (P) | 60 mm | Dùng ốc M6x20 mm cố định ray |
| Trọng lượng khối con trượt | 0,69 kg | Khối lượng nguyên block |

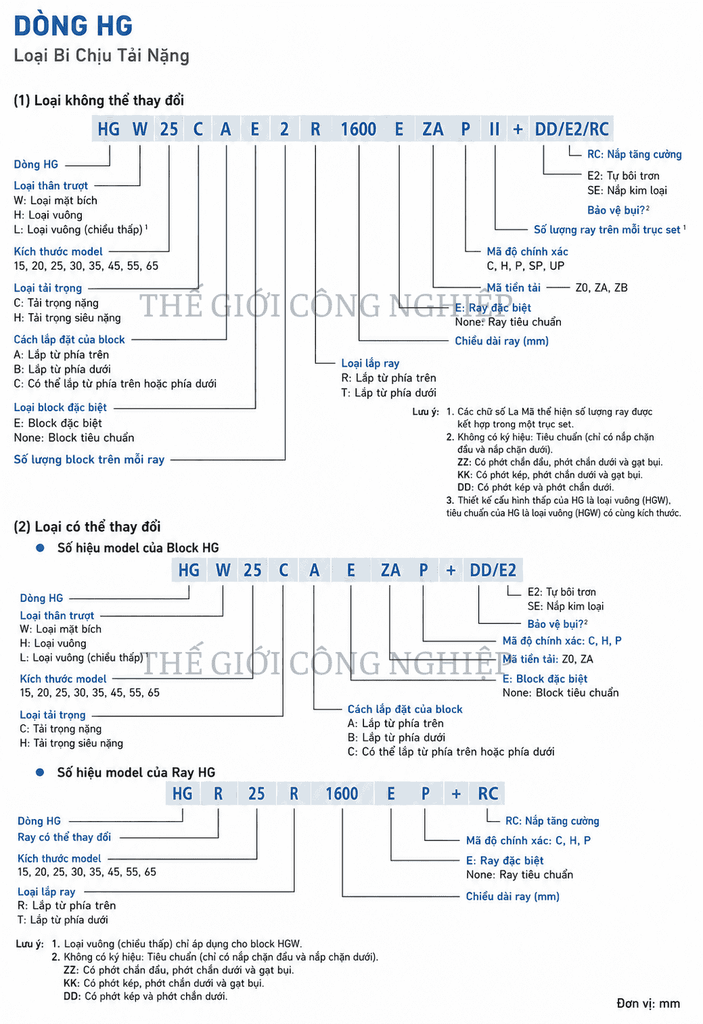

Giải Thích Ý Nghĩa Mã Ký Hiệu HIWIN HGH25HA
Mã sản phẩm HGH25HA được quy định chuẩn xác theo Catalogue HIWIN:
- HG: Ký hiệu dòng ray trượt - con trượt vuông chịu tải trọng nặng (Heavy Load Ball Type).
- H: Loại con trượt vuông, mặt bích nhỏ, chiều cao tiêu chuẩn (High Assembly Square Type).
- 25: Kích thước danh định của đường ray tương thích (Size 25 mm).
- H: Cấp siêu tải trọng (Super Heavy Load - Thân block kéo dài).
- A: Phương thức bắt ốc cố định con trượt từ phía trên xuống (Top Mounting).
Hướng Dẫn Lắp Đặt & Bảo Dưỡng Bôi Trơn

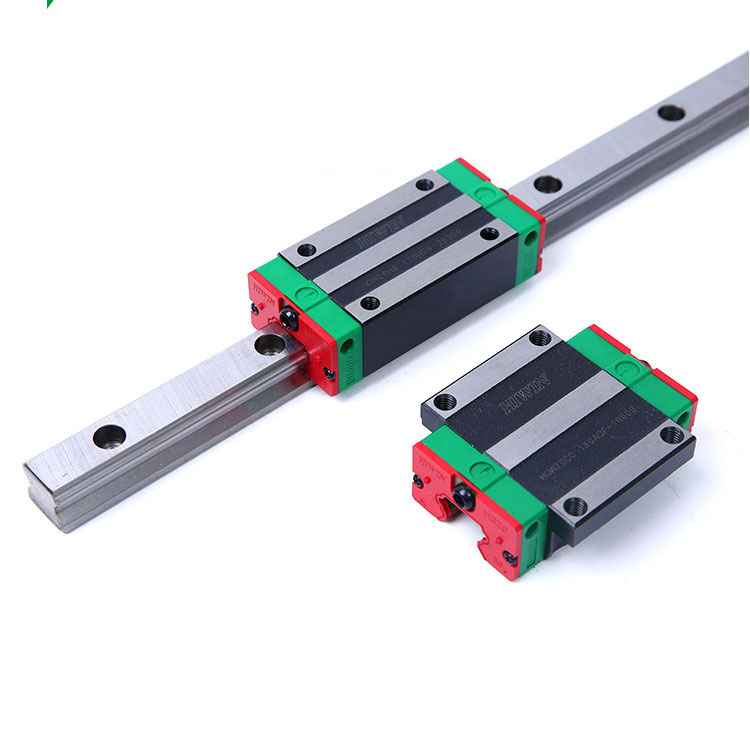

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)
Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin
- Quy tắc lắp đặt chuẩn: Đẩy con trượt HGH25HA theo chiều dọc thẳng hàng với thanh ray HIWIN HGR25. Tuyệt đối không lắp nghiêng hoặc dùng lực đập cưỡng bức khiến bi thép rơi ra ngoài rãnh dẫn.
- Khả năng tương thích: Con trượt HIWIN HGH25HA chỉ lắp khớp đồng bộ với thanh ray HIWIN HGR25 chính hãng; không lắp chung với ray trượt của thương hiệu khác.
- Định mức bôi trơn: Định kỳ bơm mỡ công nghiệp qua vú mỡ M6x0.75 mm ở đầu block để đảm bảo hệ thống chuyển động mượt mà, hạn chế mài mòn và kéo dài tuổi thọ vận hành.
Ứng Dụng Công Nghiệp Thực Tế
Với khả năng định vị chính xác và độ cứng vững vượt trội, con trượt HIWIN HGH25HA được ứng dụng rộng rãi trong các hệ thống cơ khí B2B:
- Máy gia công cơ khí: Máy phay CNC, máy tiện CNC, máy cắt Laser Fiber, trung tâm gia công tải nặng.
- Thiết bị tự động hóa: Rô-bốt gắp sản phẩm, trục tuyến tính tải nặng, máy ép nhựa, máy đóng gói tự động.
- Thiết bị công nghiệp: Máy mài chính xác, máy cắt đá/gỗ yêu cầu khả năng chịu tải trọng lớn và chống rung tốt.
Câu Hỏi Thường Gặp (FAQ)
1. Con trượt HIWIN HGH25HA lắp đồng bộ với thanh ray trượt nào?
Trả lời: Con trượt HGH25HA bắt buộc lắp đồng bộ với thanh ray trượt vuông HIWIN HGR25 (chiều rộng WR = 23 mm, chiều cao HR = 22 mm, bước lỗ P = 60 mm).
2. Con trượt HGH25HA khác gì so với model HGH25CA?
Trả lời: Model HGH25HA thuộc cấp siêu tải trọng (Super Heavy Load) có thân block dài hơn (L = 104,6 mm so với 84 mm của HGH25CA, C = 50 mm so với 35 mm), do đó đạt tải trọng động (42,2 kN) và tải trọng tĩnh (69,07 kN) cao hơn nhiều so với bản HGH25CA (C = 34,9 kN, C0 = 52,82 kN).
3. Làm sao để nhận biết con trượt HIWIN chính hãng?
Trả lời: Con trượt HIWIN chính hãng có logo "HIWIN" đúc/khắc sắc nét trên bề mặt, chuyển động êm mượt, đi kèm phớt chặn bụi và vú bơm mỡ tiêu chuẩn của hãng.
