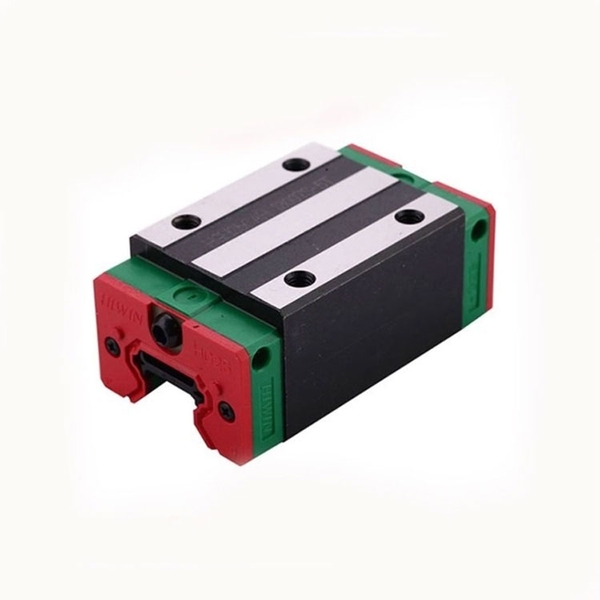

Con Trượt HIWIN HGH45HA
Con trượt HIWIN HGH45HA thuộc dòng HG Series mặt bích nhỏ không cánh, tải trọng siêu nặng (Super Heavy Load), đạt tải trọng động danh định C = 125,3 kN và tải trọng tĩnh C0 = 191,85 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 70 mm x Chiều Rộng W = 86 mm x Chiều Dài L = 171,2 mm.
1. Giới Thiệu
Con Trượt HIWIN HGH45HA là dòng block con trượt vuông cỡ lớn cao cấp do HIWIN (Đài Loan) sản xuất, thiết kế với 4 dãy bi thép tiếp xúc góc 45° (DF Layout) mang lại khả năng chịu tải trọng cực lớn theo cả 4 hướng (nén, nâng, ngang trái/phải) và tự căn chỉnh vị trí linh hoạt.
Mã sản phẩm HGH45HA có cấu trúc block kéo dài hơn bản tiêu chuẩn (HGH45CA), cung cấp diện tích tiếp xúc dài hơn, tối ưu hóa độ cứng vững chống uốn và chống lật Momen cho các hệ thống chuyển động tuyến tính siêu nặng trong máy phay giường CNC công suất cao, máy cắt Laser/Plasma khổ lớn và dây chuyền tự động hóa hạng nặng.

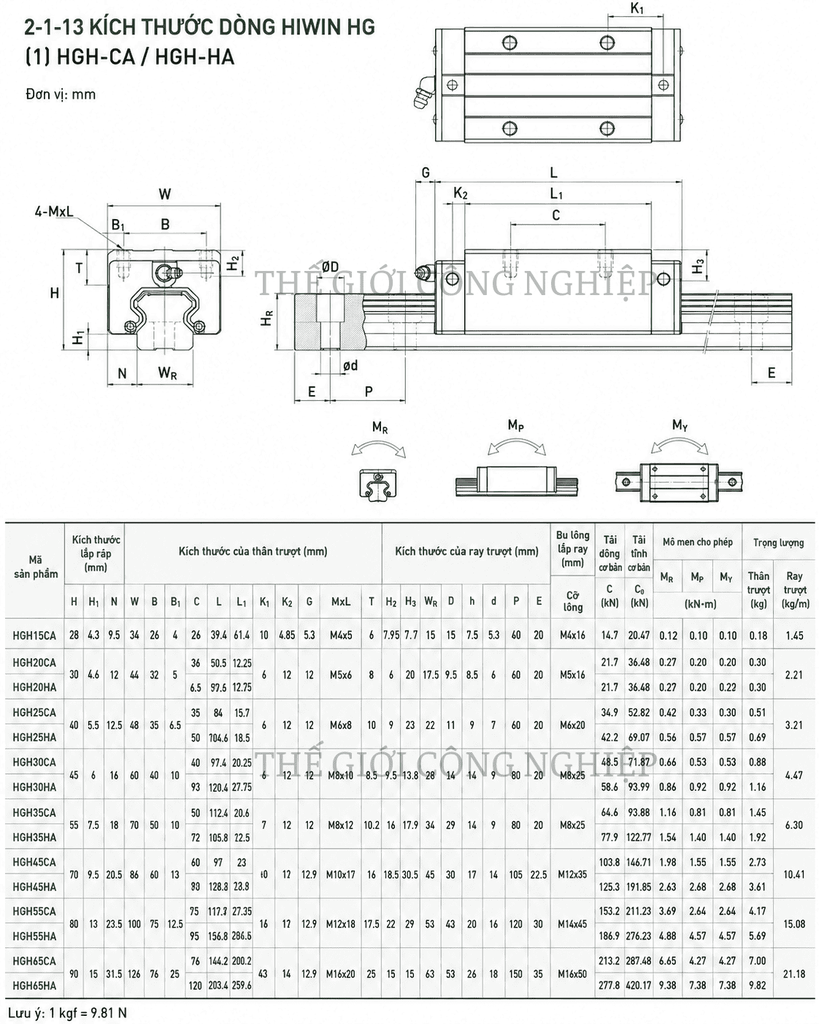

2. Bảng Thông Số Kỹ Thuật

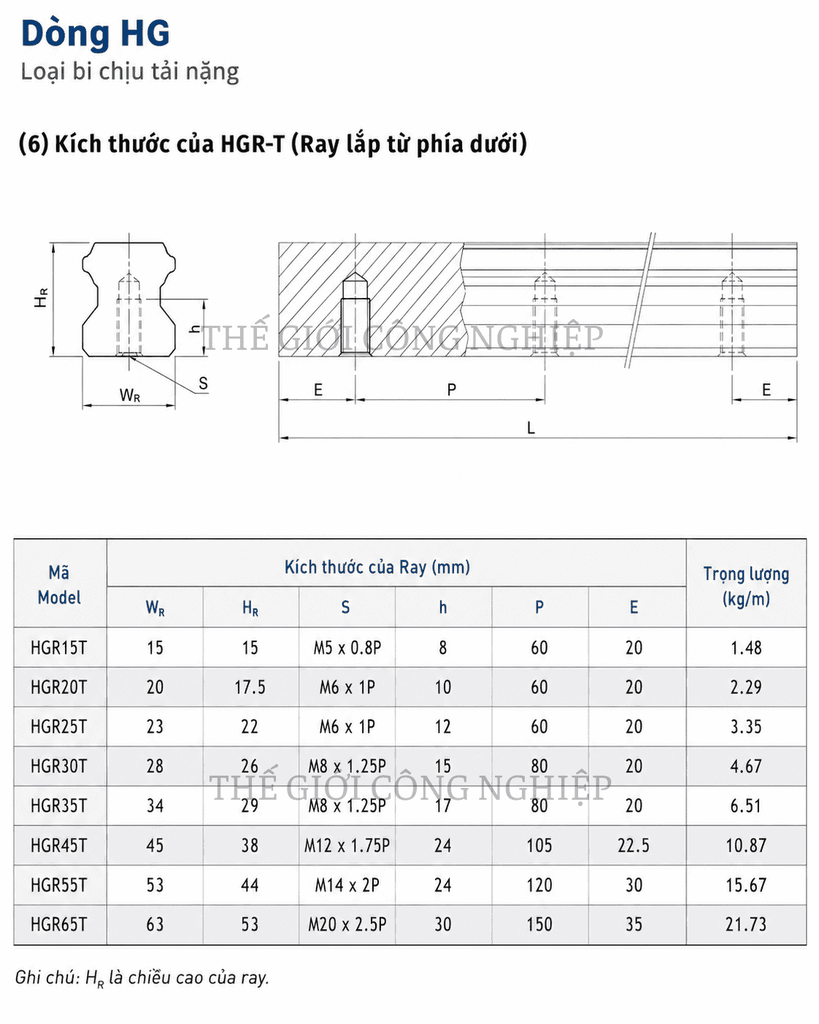

| Hạng mục thông số | Giá trị kỹ thuật |
|---|---|
| Thương hiệu | HIWIN |
| Model sản phẩm | HGH45HA |
| Dòng sản phẩm (Series) | HG Series (Square High Assembly) |
| Cấp tải trọng | Super Heavy Load (Tải trọng siêu nặng) |
| Chiều cao lắp ráp tổng (H) | 70 mm |
| Chiều rộng block (W) | 86 mm |
| Chiều dài tổng block (L) | 171,2 mm |
| Chiều dài thân block (L1) | 128,8 mm |
| Khoảng hở gầm con trượt (H1) | 9,5 mm |
| Khoảng cách lỗ bắt ốc (B x C) | 60 x 80 mm |
| Quy cách lỗ ren con trượt (M x l) | M10 x 17 mm |
| Tải trọng động danh định (C) | 125,3 kN |
| Tải trọng tĩnh danh định (C0) | 191,85 kN |
| Momen tĩnh MR (Roll) | 2,63 kN-m |
| Momen tĩnh MP (Pitch) | 2,68 kN-m |
| Momen tĩnh MY (Yaw) | 2,68 kN-m |
| Khối lượng block con trượt | 3,61 kg |
| Mã thanh ray tương thích | HGR45 |
| Chiều rộng thanh ray (WR) | 45 mm |
| Chiều cao thanh ray (HR) | 38 mm |
| Bước lỗ thanh ray (P) | 105 mm |
| Ốc bắt ray tương thích | M12 x 35 mm |
3. Cấu Tạo
Block con trượt HIWIN HGH45HA bao gồm 6 thành phần cơ khí cốt lõi được gia công cơ khí chính xác:
- Thân Block thép hợp kim kéo dài (L1 = 128,8 mm): Thân block làm bằng thép đúc nguyên khối qua nhiệt luyện độ cứng cao, tăng 32,8% chiều dài rãnh bi so với HGH45CA, giúp phân bổ đều ứng suất tiếp xúc.
- Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Các viên bi thép chịu lực tuần hoàn liên tục qua đầu chuyển hướng nhựa tổng hợp chịu mòn (End Cap), đảm bảo chuyển động trơn mượt không bị gián đoạn.
- Bố trí góc tiếp xúc 45° (DF Circular Arc Groove): 4 dãy bi tiếp xúc với rãnh ray HGR45 theo hình vòng cung tròn góc 45°, cân bằng lực chịu tải theo 4 hướng chính.
- Hệ thống làm kín kép (Dual-Lip Sealing): Trang bị phớt chặn bụi đầu (End Seal) và phớt chắn bụi dưới (Bottom Seal) ngăn triệt để mạt kim loại, phôi cắt và bụi bẩn xâm nhập rãnh bi.
- Khung định hình giữ bi (Ball Retainer): Giữ chặt dãy bi thép khi tháo rời block khỏi thanh ray, chống rơi vãi bi trong quá trình vận chuyển và lắp đặt.
- Hệ thống bôi trơn tập trung: Vú mỡ bôi trơn đầu block kết hợp đường dẫn mỡ nội bộ phân phối mỡ bôi trơn trực tiếp tới toàn bộ 4 dãy bi.
4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGH45HA
Cấu trúc mã kỹ thuật HIWIN HGH45HA thể hiện đầy đủ các đặc tính cơ khí:
- HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
- H: Kiểu block vuông, lắp ráp cao (High Assembly Square Type).
- G: Kiểu bắt ốc từ trên xuống (Top Mounting).
- 45: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 45 mm, size 45).
- H: Cấp tải trọng siêu nặng (Super Heavy Load / Block kéo dài).
- A: Kiểu bắt ốc lỗ ren trực tiếp từ phía trên block.
5. Ưu Điểm Nổi Bật & Ứng Dụng Công Nghiệp
Ưu điểm nổi bật:
- Khả năng chịu tải trọng và Momen tĩnh cực lớn: Với tải trọng động danh định C đạt 125,3 kN và tải trọng tĩnh C0 lên tới 191,85 kN, HGH45HA cho phép hệ thống chịu được va đập mạnh và lực cắt gọt kim loại lớn trong quá trình vận hành liên tục. Khả năng chống lật Momen tĩnh MP và MY đạt 2,68 kN-m giúp duy trì độ ổn định tuyệt đối khi con trượt chịu tải lệch tâm.
- Độ cứng vững và khả năng tự căn chỉnh tối ưu: Thiết kế rãnh bi tiếp xúc góc 45° kiểu DF tạo lực ép đều theo cả 4 hướng. Cấu trúc thân block dài 171,2 mm gia tăng diện tích chịu lực, triệt tiêu độ võng gầm và tự bù trừ sai số gá đặt nhỏ trên bề mặt cơ khí.
- Độ bền bỉ và tuổi thọ định mức cao: Hệ thống phớt chặn kép bảo vệ triệt để đường bi khỏi mạt sắt và bụi công nghiệp. Đường dẫn mỡ tối ưu giúp giảm ma sát, hạn chế sinh nhiệt và kéo dài chu kỳ bảo dưỡng bôi trơn.
Ứng dụng công nghiệp:
- Máy phay giường CNC khổ lớn, trung tâm gia công kim loại nặng, máy doạ lỗ chính xác.
- Máy cắt Laser / Plasma công suất cao có khẩu độ nhịp lớn.
- Robot công nghiệp hạng nặng, máy ép nhựa, hệ thống nâng hạ công nghiệp tải trọng lớn.
6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật
- Vú mỡ bôi trơn: Con trượt HGH45HA trang bị vú mỡ bôi trơn chuyên dụng.
- Định kỳ mỡ bôi trơn: Bơm mỡ bôi trơn gốc Lithium định kỳ sau mỗi 100 km - 500 km vận hành tùy theo tốc độ và môi trường gia công.
- Lưu ý lắp đặt: Vệ sinh sạch bề mặt thanh ray HGR45 trước khi trượt block vào; tuyệt đối không tháo khung nhựa giữ bi khi chưa trượt con trượt vào ray để tránh rơi bi thép.
Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)
Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin
7. Câu Hỏi Thường Gặp
Q1: Con trượt HIWIN HGH45HA khác gì so với HGH45CA?
Trả lời: HGH45HA là bản tải trọng siêu nặng (Super Heavy Load) với chiều dài block L = 171,2 mm, tải động C = 125,3 kN và tải tĩnh C0 = 191,85 kN. Trong khi HGH45CA là bản tải trọng nặng tiêu chuẩn với chiều dài L = 139,4 mm, tải động C = 103,8 kN và tải tĩnh C0 = 146,71 kN.
Q2: Con trượt HGH45HA dùng ray dẫn hướng nào?
Trả lời: HGH45HA sử dụng tương thích hoàn hảo với thanh ray HIWIN HGR45 (chiều rộng ray WR = 45 mm, chiều cao HR = 38 mm, bước lỗ P = 105 mm).
