Con Trượt HIWIN HGH35HA

Con trượt HIWIN HGH35HA thuộc dòng HG Series mặt bích nhỏ không cánh, tải trọng siêu nặng (Super Heavy Load), đạt tải trọng động danh định C = 77,9 kN và tải trọng tĩnh C0 = 122,77 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 55 mm x Chiều Rộng W = 70 mm x Chiều Dài L = 138,2 mm.

1. Giới Thiệu Con Trượt

Con Trượt HIWIN HGH35HA là dòng block con trượt vuông cao cấp do HIWIN (Đài Loan) sản xuất, thiết kế với 4 dãy bi thép tiếp xúc góc 45° mang lại khả năng chịu tải cao theo cả 4 hướng (lên, xuống, trái, phải) và tự căn chỉnh vị trí linh hoạt.

Mã sản phẩm HGH35HA có cấu trúc block dài hơn bản tiêu chuẩn (HGH35CA), cung cấp diện tích tiếp xúc lớn hơn, tối ưu hóa độ cứng vững cho các hệ thống chuyển động tuyến tính tải trọng siêu nặng trong máy phay CNC công suất lớn, máy cắt laser khổ lớn và tự động hóa công nghiệp nặng.

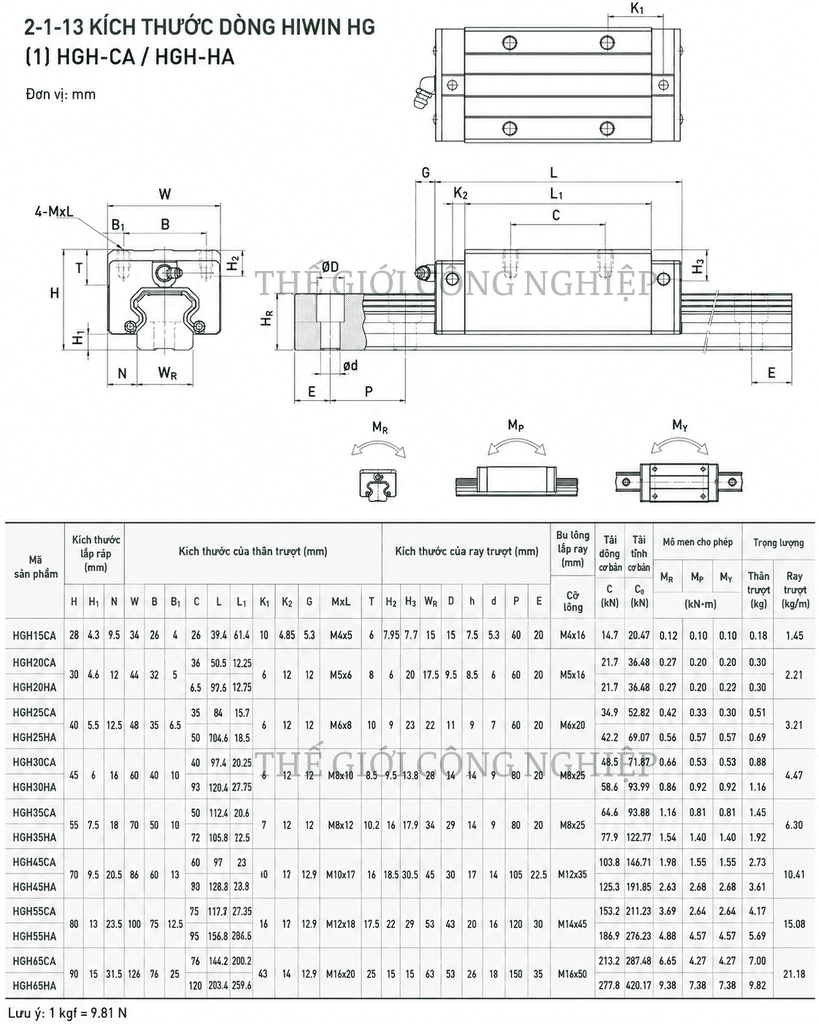

2. Bảng Thông Số Kỹ Thuật

Hạng mục thông số	Giá trị kỹ thuật
Thương hiệu	HIWIN
Model sản phẩm	HGH35HA
Dòng sản phẩm (Series)	HG Series (Square High Assembly)
Cấp tải trọng	Super Heavy Load (Tải trọng siêu nặng)
Chiều cao lắp ráp tổng (H)	55 mm
Chiều rộng block (W)	70 mm
Chiều dài tổng block (L)	138,2 mm
Chiều dài thân block (L1)	105,8 mm
Khoảng hở gầm con trượt (H1)	7,5 mm
Khoảng cách lỗ bắt ốc (B x C)	50 x 72 mm
Quy cách lỗ ren con trượt (M x l)	M8 x 12 mm
Tải trọng động danh định (C)	77,9 kN
Tải trọng tĩnh danh định (C0)	122,77 kN
Momen tĩnh MR (Roll)	1,54 kN-m
Momen tĩnh MP (Pitch)	1,40 kN-m
Momen tĩnh MY (Yaw)	1,40 kN-m
Khối lượng block con trượt	1,92 kg

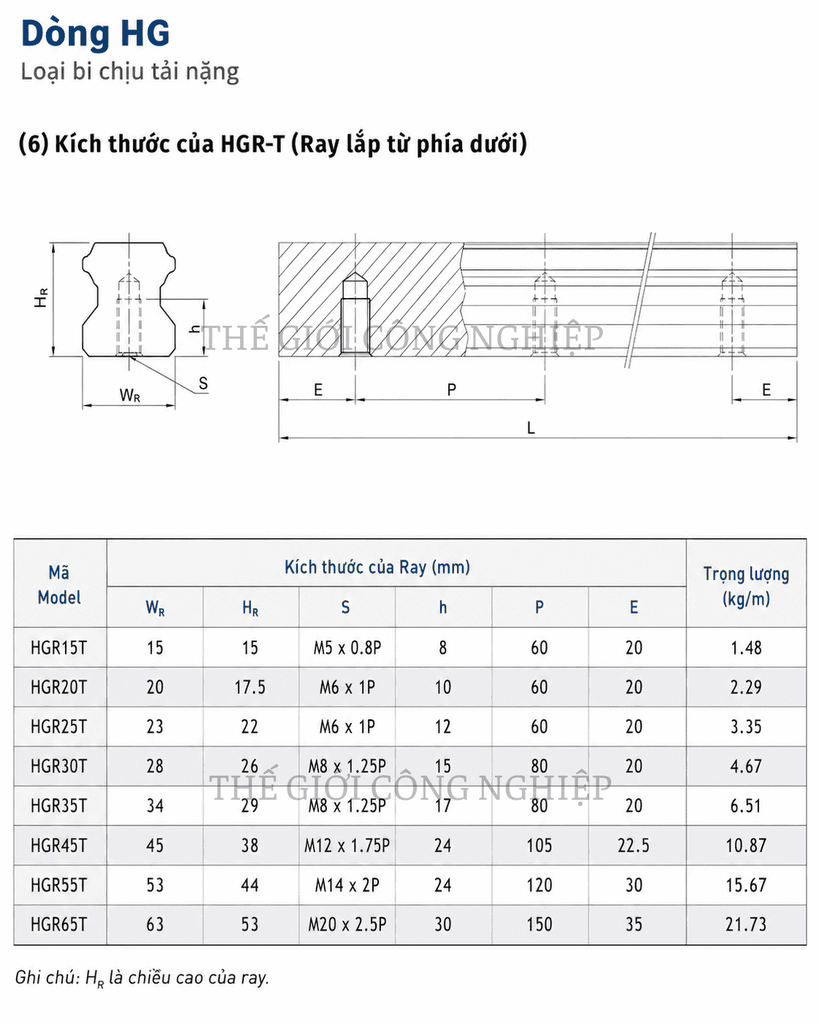

Mã thanh ray tương thích	HGR35
Chiều rộng thanh ray (WR)	34 mm
Chiều cao thanh ray (HR)	29 mm
Bước lỗ thanh ray (P)	80 mm
Ốc bắt ray tương thích	M8 x 25 mm

3. Cấu Tạo

Con trượt HIWIN HGH35HA được chế tạo chính xác theo tiêu chuẩn cơ khí chính xác Châu Âu/Nhật Bản. Cấu tạo chi tiết bao gồm 6 bộ phận cốt lõi:

Thân Block thép hợp kim kéo dài (Super Heavy Load Body): Thân block làm bằng thép hợp kim tôi cứng toàn phần, kéo dài chiều dài thân L1 lên 105,8 mm (so với 80 mm của HGH35CA). Cấu trúc này giúp tăng thêm 32% số lượng bi thép chịu tải trong rãnh.
Mạch bi tuần hoàn 4 dãy (4-Row Recirculating Ball System): Thiết kế 4 dãy bi thép chịu lực tuần hoàn kín. Các rãnh bi được phay định hình dạng vòng cung tròn (Circular Arc Groove) tạo sự tiếp xúc điểm tối ưu.
Bố trí góc tiếp xúc 45° (45° Contact Angle DF Layout): Các dãy bi được sắp xếp theo cấu trúc tiếp xúc 45 độ đối xứng. Cấu tạo này giúp con trượt chịu lực đều theo 4 hướng: lực nén xuống, lực nâng lên, lực ngang trái và lực ngang phải. Đồng thời mang lại khả năng tự căn chỉnh (Self-aligning) triệt tiêu sai số gá đặt cơ khí.
Hệ thống làm kín & Chống bụi kép (Dual-Lip Sealing System): Trang bị phớt chắn bụi đầu (End Seal) và phớt chắn bụi dưới (Bottom Seal) bằng cao su tổng hợp chịu nhiệt, chống ma sát. Hệ thống ngăn triệt để bụi kim loại, phôi CNC và dung dịch làm mát xâm nhập vào ổ bi.
Khung định hình bi (Ball Retainer / Wire Frame): Tích hợp khung nhựa kỹ thuật và dây giữ bi định hình, giúp giữ chặt các viên bi thép trong rãnh, ngăn rơi bi khi tháo con trượt ra khỏi thanh ray HGR35.
Hệ thống tái bôi trơn tập trung (Lubrication Nipple & Channels): Đầu block tích hợp vú mỡ chuẩn M8x1 (hoặc M6x0.75) kết hợp kênh dẫn mỡ nội bộ phân phối đều mỡ bôi trơn đến từng dãy bi tuần hoàn.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGH35HA

Cấu trúc mã kỹ thuật HIWIN HGH35HA thể hiện đầy đủ các đặc tính cơ khí:

HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
H: Kiểu block vuông, lắp ráp cao (High Assembly Square Type).
G: Kiểu bắt ốc từ trên xuống (Top Mounting).
35: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 34 mm, size 35).
H: Cấp tải trọng siêu nặng (Super Heavy Load / Block dài).
A: Kiểu bắt ốc lỗ ren trực tiếp từ phía trên block.

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

Khả năng chịu tải vượt trội: Đạt tải động 77,9 kN và tải tĩnh 122,77 kN, chịu lực va đập và tải trọng chu kỳ cao trong môi trường gia công nặng.
Độ cứng vững chống uốn hoàn hảo: Momen tĩnh MP và MY đạt 1,40 kN-m, chống lật momen vượt trội so với bản tiêu chuẩn HGH35CA (MP/MY = 0,81 kN-m).
Độ chính xác vị trí cao: Giảm ma sát, vận chuyển êm ái, kéo dài tuổi thọ định mức.

Ứng dụng công nghiệp phổ biến:

Máy phay giường CNC, máy cơ khí chính xác, máy cắt Plasma/Laser khổ lớn.
Hệ thống trung tâm gia công tự động hóa tải nặng, robot công nghiệp 3 trục, 5 trục.
Thiết bị nâng hạ công nghiệp, dây chuyền sản xuất cơ khí hạng nặng.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

Vú mỡ định hình: Con trượt trang bị vú mỡ bôi trơn chuyên dụng.
Định kỳ mỡ bôi trơn: Bơm mỡ bôi trơn chuyên dụng gốc Lithium định kỳ sau mỗi 100 km - 500 km vận hành tùy môi trường.
Lưu ý lắp đặt: Làm sạch bề mặt thanh ray HGR35 trước khi trượt block vào, không tháo khung nhựa giữ bi khi chưa đưa con trượt vào ray để tránh rơi bi thép.

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGH35HA khác gì so với HGH35CA?

Trả lời: HGH35HA là phiên bản tải trọng siêu nặng (Super Heavy Load) với chiều dài block L = 138,2 mm, tải động C = 77,9 kN và tải tĩnh C0 = 122,77 kN. Trong khi HGH35CA là bản tải trọng nặng tiêu chuẩn với chiều dài L = 112,4 mm, tải động C = 64,6 kN và tải tĩnh C0 = 93,88 kN.

Q2: Con trượt HGH35HA dùng ray dẫn hướng nào?
