Con Trượt HIWIN HGH30HA
Con trượt HIWIN HGH30HA thuộc dòng HG Series mặt bích nhỏ không cánh, tải trọng siêu nặng (Super Heavy Load), đạt tải trọng động danh định C = 58,6 kN và tải trọng tĩnh C0 = 93,99 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 45 mm x Chiều Rộng W = 60 mm x Chiều Dài L = 120,4 mm.

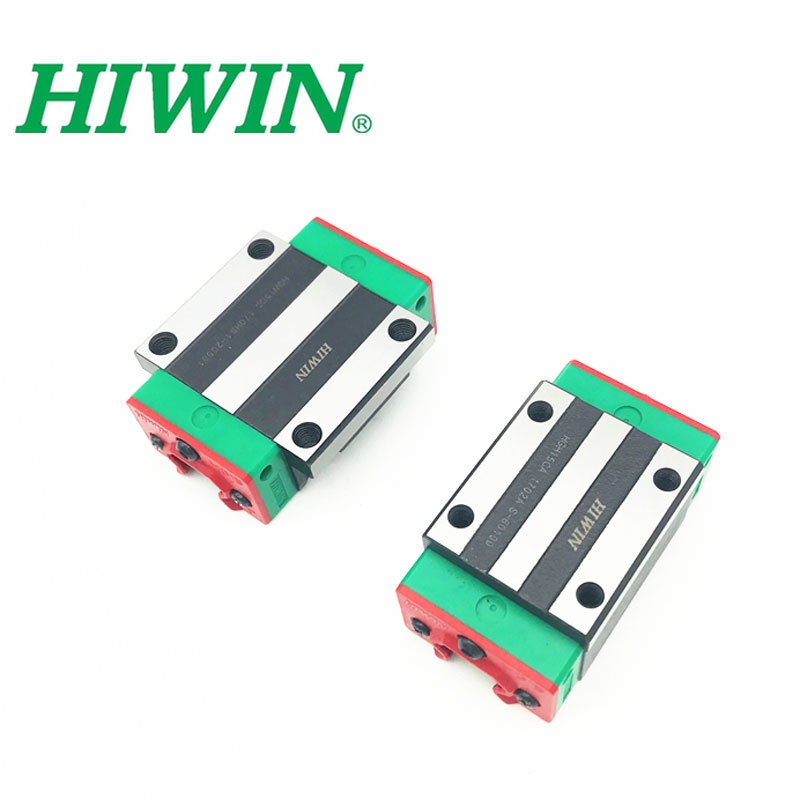

1. Giới Thiệu Con Trượt HIWIN HGH30HA

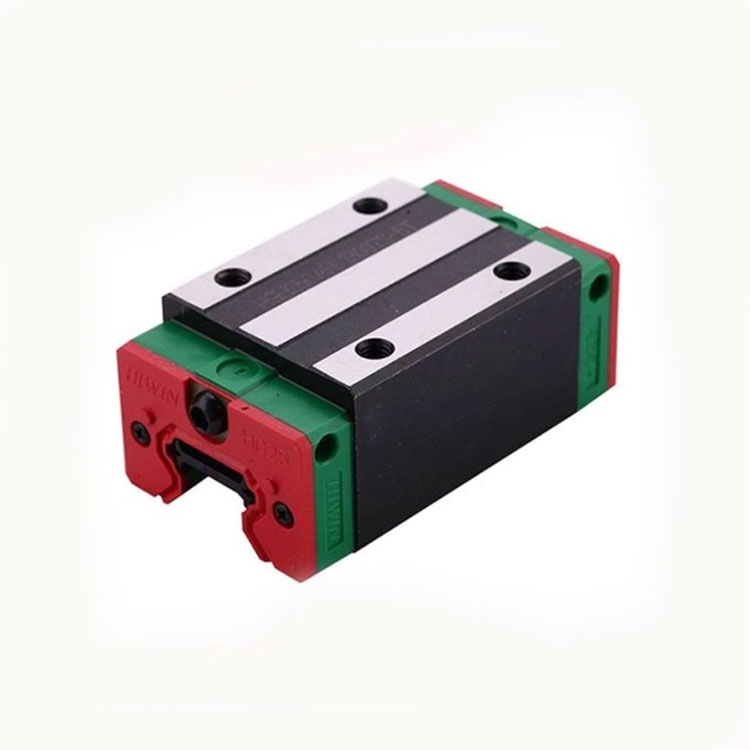

Con Trượt HIWIN HGH30HA là dòng block con trượt vuông cao cấp do HIWIN (Đài Loan) sản xuất, thiết kế với 4 dãy bi thép tiếp xúc góc 45° mang lại khả năng chịu tải cao theo cả 4 hướng (lên, xuống, trái, phải) và tự căn chỉnh vị trí linh hoạt.
Mã sản phẩm HGH30HA có cấu trúc block dài hơn bản tiêu chuẩn (HGH30CA), cung cấp diện tích tiếp xúc lớn hơn, tối ưu hóa độ cứng vững cho các hệ thống chuyển động tuyến tính tải trọng siêu nặng trong máy CNC, máy cắt laser và tự động hóa công nghiệp.

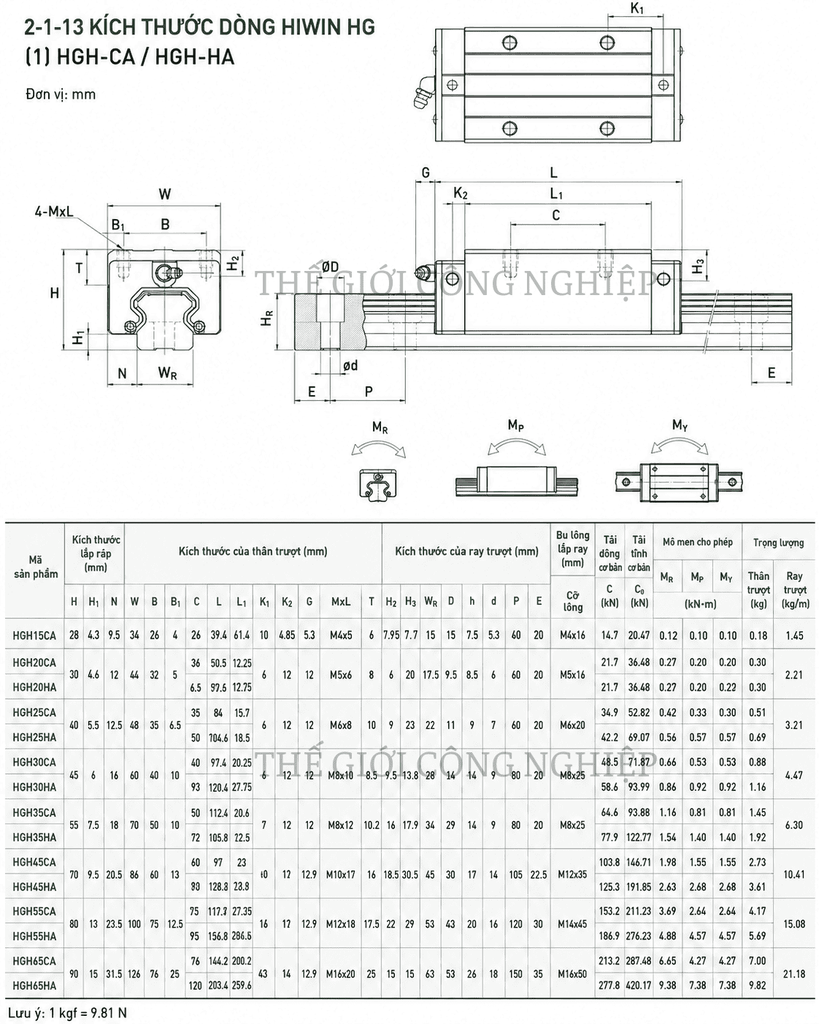

2. Bảng Thông Số Kỹ Thuật Con Trượt
| Hạng mục thông số | Giá trị kỹ thuật |
|---|---|
| Thương hiệu | HIWIN |
| Model sản phẩm | HGH30HA |
| Dòng sản phẩm (Series) | HG Series (Square High Assembly) |
| Cấp tải trọng | Super Heavy Load (Tải trọng siêu nặng) |
| Chiều cao lắp ráp tổng (H) | 45 mm |
| Chiều rộng block (W) | 60 mm |
| Chiều dài tổng block (L) | 120,4 mm |
| Chiều dài thân block (L1) | 93,0 mm |
| Khoảng hở gầm con trượt (H1) | 6,0 mm |
| Khoảng cách lỗ bắt ốc (B x C) | 40 x 60 mm |
| Quy cách lỗ ren con trượt (M x l) | M8 x 10 mm |
| Tải trọng động danh định (C) | 58,6 kN |
| Tải trọng tĩnh danh định (C0) | 93,99 kN |
| Momen tĩnh MR (Roll) | 0,88 kN-m |
| Momen tĩnh MP (Pitch) | 0,92 kN-m |
| Momen tĩnh MY (Yaw) | 0,92 kN-m |
| Khối lượng block con trượt | 1,16 kg |

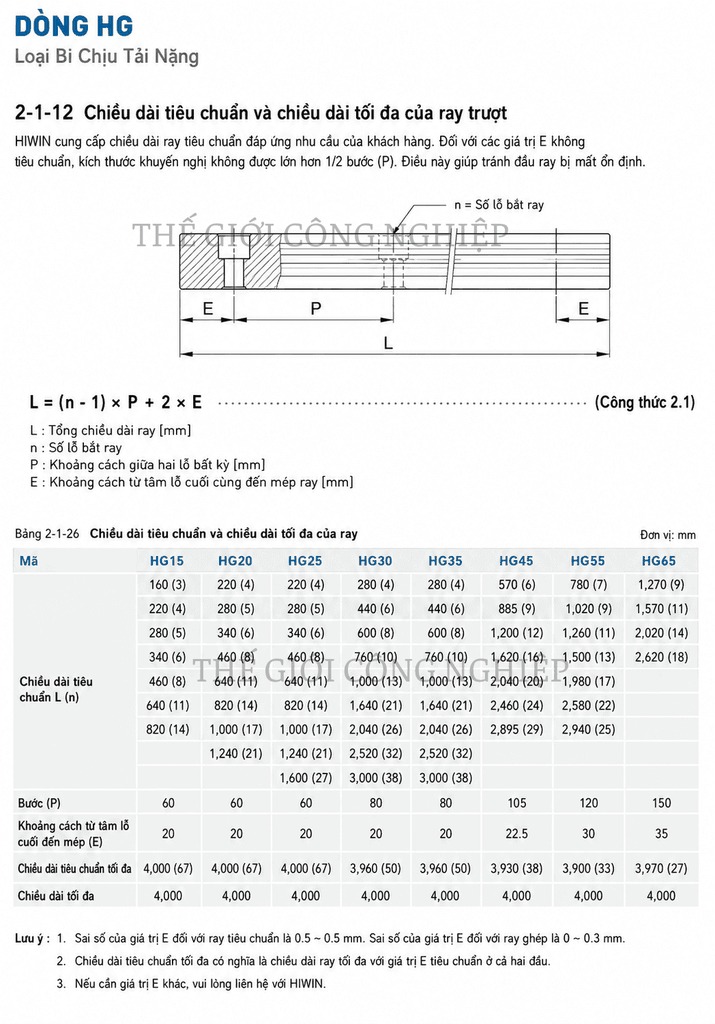

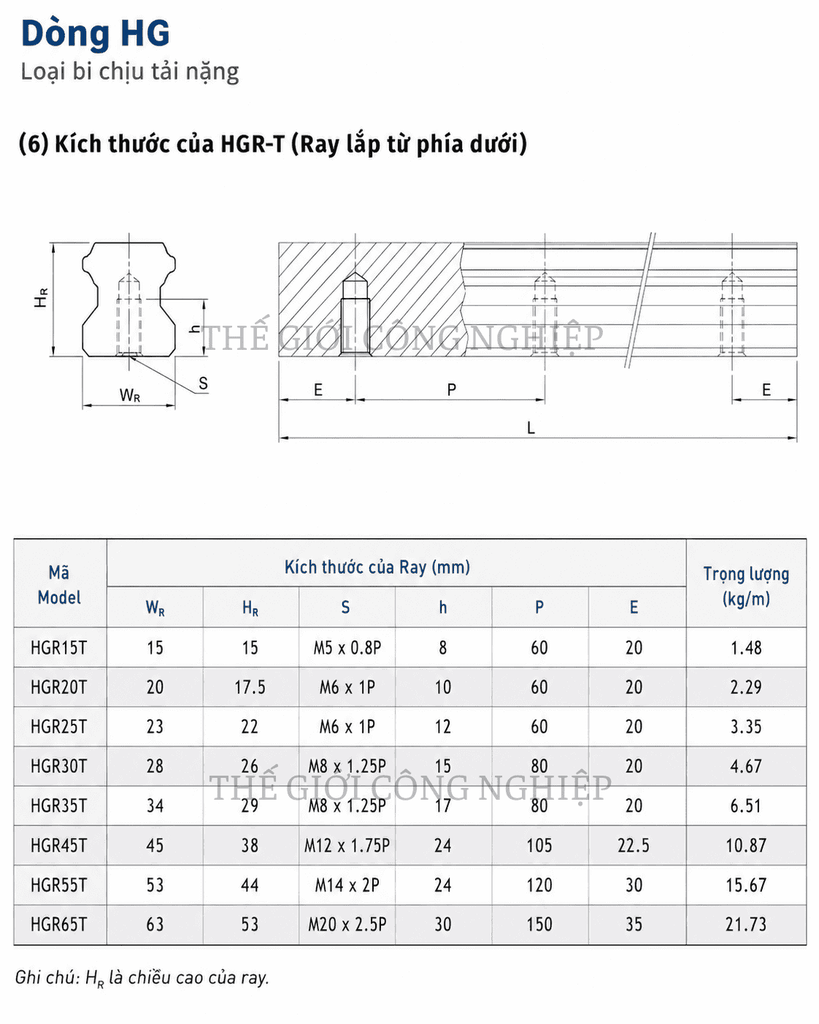

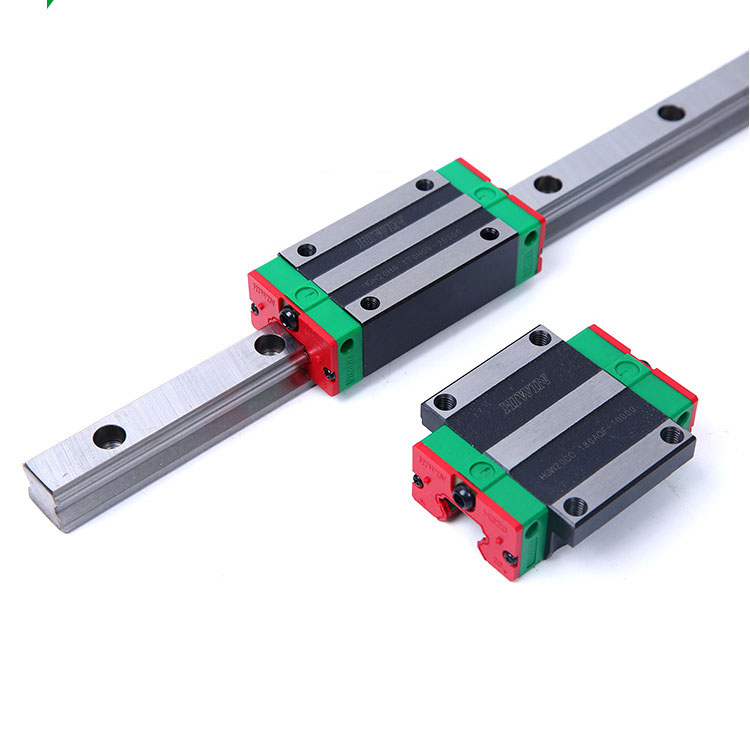

| Mã thanh ray tương thích | HIWIN HGR30 |
| Chiều rộng thanh ray (WR) | 28 mm |
| Chiều cao thanh ray (HR) | 26 mm |
| Bước lỗ thanh ray (P) | 80 mm |
| Ốc bắt ray tương thích | M8 x 25 mm |

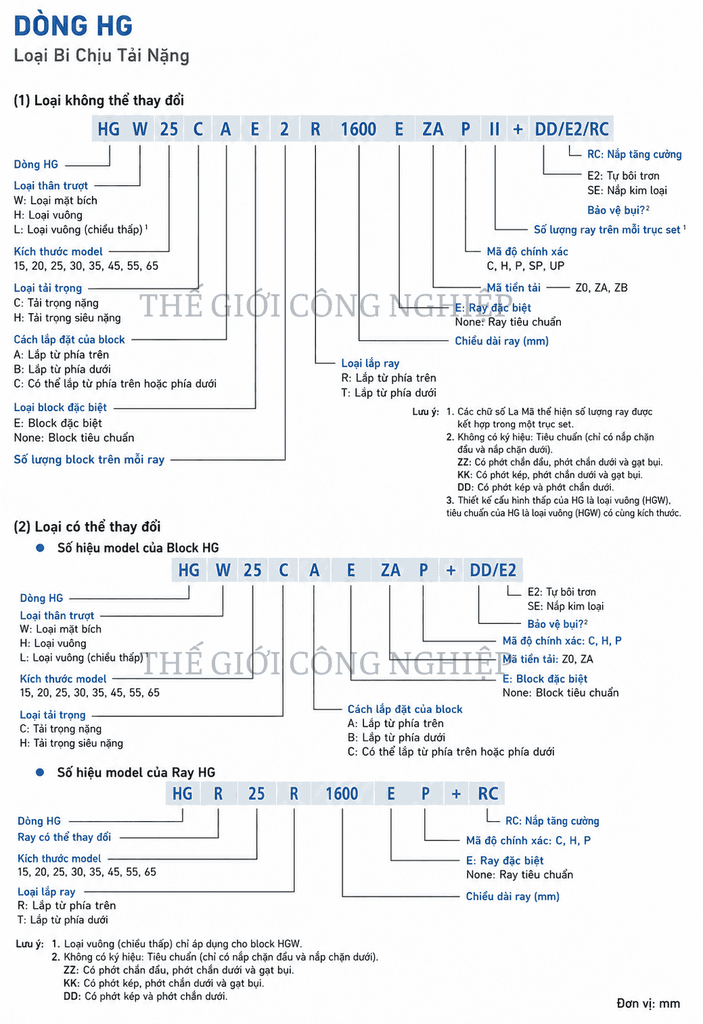

3. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGH30HA
Cấu trúc mã kỹ thuật HIWIN HGH30HA thể hiện đầy đủ các đặc tính cơ khí:
- HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
- H: Kiểu block vuông, lắp ráp cao (High Assembly Square Type).
- G: Kiểu bắt ốc từ trên xuống (Top Mounting).
- 30: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 28 mm, size 30).
- H: Cấp tải trọng siêu nặng (Super Heavy Load / Block dài).
- A: Kiểu bắt ốc lỗ ren trực tiếp từ phía trên block.
4. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế
Ưu điểm cơ khí nổi bật:
- Khả năng chịu tải siêu nặng: Đạt tải động 58,6 kN và tải tĩnh 93,99 kN, chịu lực va đập và tải trọng chu kỳ cao.
- Độ cứng vững chống uốn hoàn hảo: Momen tĩnh MP và MY đạt 0,92 kN-m, chống lật momen vượt trội so với bản tiêu chuẩn HGH30CA.
- Độ chính xác vị trí cao: Giảm ma sát, vận chuyển êm ái, kéo dài tuổi thọ định mức.
Ứng dụng công nghiệp phổ biến:
- Máy phay CNC, máy cơ khí chính xác, máy cắt Plasma/Laser công suất lớn.
- Hệ thống trung tâm gia công tự động hóa, robot công nghiệp 3 trục, 5 trục.
- Thiết bị nâng hạ công nghiệp, dây chuyền sản xuất tải trọng lớn.
5. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật
- Vú mỡ định hình: Con trượt trang bị vú mỡ đầu con trượt quy cách ren chuẩn M6x0.75 mm.
- Định kỳ mỡ bôi trơn: Bơm mỡ bôi trơn chuyên dụng mỡ gốc Lithium định kỳ sau mỗi 100 km - 500 km vận hành tùy môi trường.
- Lưu ý lắp đặt: Làm sạch bề mặt thanh ray HGR30 trước khi trượt block vào, không tháo khung nhựa giữ bi khi chưa đưa con trượt vào ray để tránh rơi bi thép.
Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)
Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin
6. Câu Hỏi Thường Gặp
Q1: Con trượt HIWIN HGH30HA khác gì so với HGH30CA?
Trả lời: HGH30HA là phiên bản tải trọng siêu nặng (Super Heavy Load) với chiều dài block L = 120,4 mm và tải động C = 58,6 kN. Trong khi HGH30CA là bản tải trọng nặng tiêu chuẩn với chiều dài L = 97,4 mm và tải động C = 38,74 kN.
Q2: Con trượt HGH30HA dùng ray dẫn hướng nào?
Trả lời: HGH30HA sử dụng tương thích hoàn hảo với thanh ray HIWIN HGR30 (chiều rộng ray WR = 28 mm, chiều cao HR = 26 mm, bước lỗ P = 80 mm).
