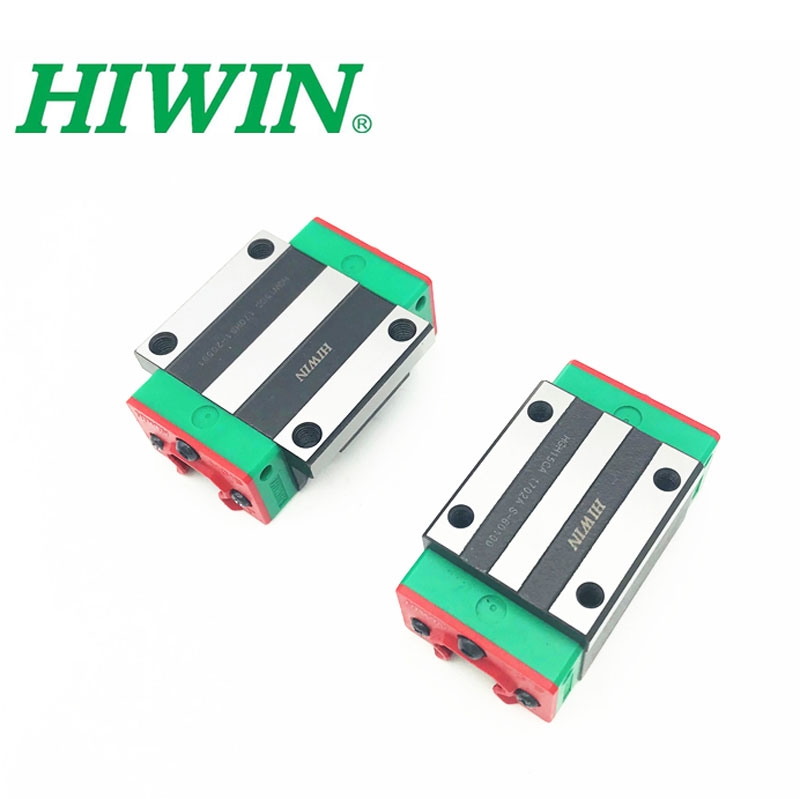

Con Trượt HIWIN HGH20HA

Con trượt HIWIN HGH20HA là dòng con trượt vuông mặt bích nhỏ không cánh thuộc series HG siêu tải trọng (Super Heavy Load) chính hãng HIWIN (Đài Loan). Sản phẩm sở hữu kích thước tổng thể chuẩn kỹ thuật: Chiều cao H = 30 mm, Chiều rộng W = 44 mm, Chiều dài tổng L = 92,2 mm, đạt tải trọng động danh định 32,7 kN và tải trọng tĩnh 47,96 kN. Con trượt HGH20HA được thiết kế chuyên dụng để lắp ghép đồng bộ với thanh ray trượt HIWIN HGR20, ứng dụng rộng rãi trong các máy CNC, hệ thống tự động hóa, robot công nghiệp và cơ cấu dẫn hướng tải nặng yêu cầu độ chính xác cao.

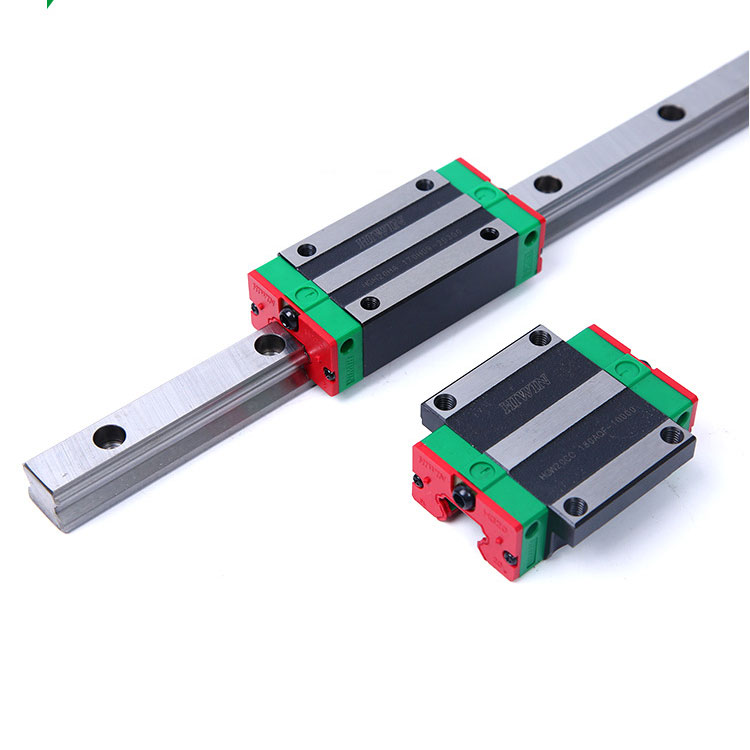

Mô Tả Sản Phẩm & Đặc Điểm Kết Cấu Con Trượt HIWIN HGH20HA

Con trượt vuông HIWIN HGH20HA được chế tạo theo công nghệ dẫn hướng tuyến tính chuẩn quốc tế của HIWIN. Thiết kế khối block dạng hình hộp vuông (High Assembly Square Type) với mặt bích nhỏ cho phép gá đặt và bắt ốc cố định chi tiết máy trực tiếp từ phía trên xuống thông qua 4 lỗ ren M5.

Kết cấu 4 dãy bi tuần hoàn: Các viên bi thép chất lượng cao được bố trí theo góc tiếp xúc 45°, giúp phân bổ lực chịu tải đều theo cả 4 hướng (trên, dưới, trái, phải).
Thiết kế thân siêu tải (Super Heavy Load - HA): Phần thân kim loại kéo dài (L1 = 65,2 mm) giúp gia tăng số lượng bi thép chịu tải trong rãnh, nâng tải trọng động lên 32,7 kN và tải trọng tĩnh lên 47,96 kN, vượt trội hơn so với dòng bản tiêu chuẩn HGH20CA.
Khả năng tự căn chỉnh (Self-aligning): Rãnh trượt dạng cung tròn (circular-arc groove) có khả năng hấp thụ các sai lệch gá đặt nhỏ trong quá trình gia công cơ khí, giúp hệ thống vận hành êm ái, giảm thiểu ma sát.
Hệ thống phớt chắn bụi & Bôi trơn: Được trang bị phớt chặn bụi hai đầu kết hợp vú bơm dầu tiêu chuẩn (M6x0.75 mm), giúp ngăn phoi mạt, bụi bẩn xâm nhập và duy trì lớp mỡ bôi trơn lâu dài bên trong block.

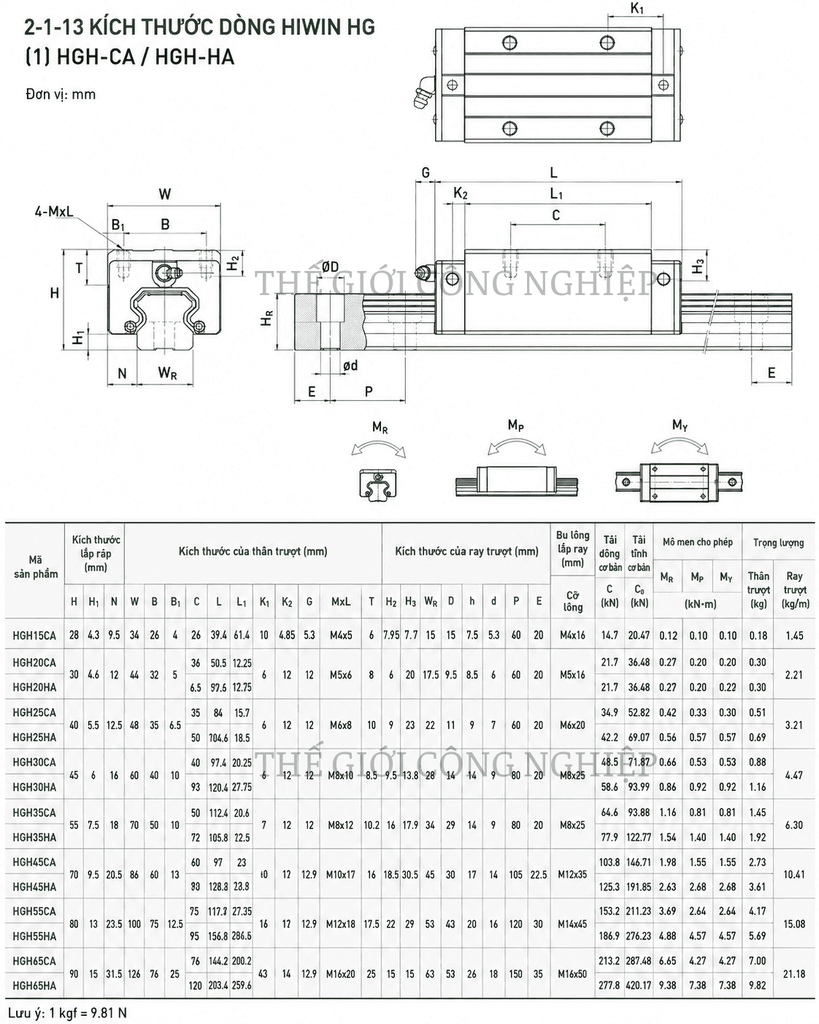

Bảng Thông Số Kỹ Thuật

Thuộc Tính Kỹ Thuật	Giá Trị & Đơn Vị	Ghi Chú Kỹ Thuật
Model nhà sản xuất	HGH20HA	Ký hiệu chuẩn hãng HIWIN
Loại con trượt	Con trượt vuông (Square Type)	Mặt bích nhỏ, bắt ốc từ trên
Chiều cao tổng lắp ráp (H)	30 mm	Đo từ mặt đáy ray đến đỉnh con trượt
Khoảng hở gầm (H1)	4,6 mm	Khoảng cách từ mặt đáy đến khối block
Chiều rộng block (W)	44 mm	Chiều rộng thân con trượt
Khoảng cách lỗ ren (B x C)	32 x 50 mm	Khoảng cách tâm 4 lỗ bắt ốc trên block
Chiều dài thân block (L1)	65,2 mm	Chiều dài phần thân kim loại
Chiều dài tổng con trượt (L)	92,2 mm	Chiều dài bao gồm phớt chắn bụi 2 đầu
Kích thước lỗ ren (M x l)	M5 x 6 mm	Ren bắt ốc cố định chi tiết
Tải trọng động danh định (C)	32,7 kN	Khả năng chịu tải khi di chuyển tuyến tính
Tải trọng tĩnh danh định (C0)	47,96 kN	Khả năng chịu tải cực đại khi đứng yên
Momen tĩnh MR (Pitch)	0,35 kN-m	Momen xoắn tĩnh hướng lật ngang
Momen tĩnh MP / MY (Roll / Yaw)	0,35 kN-m	Momen xoắn tĩnh hướng lật dọc

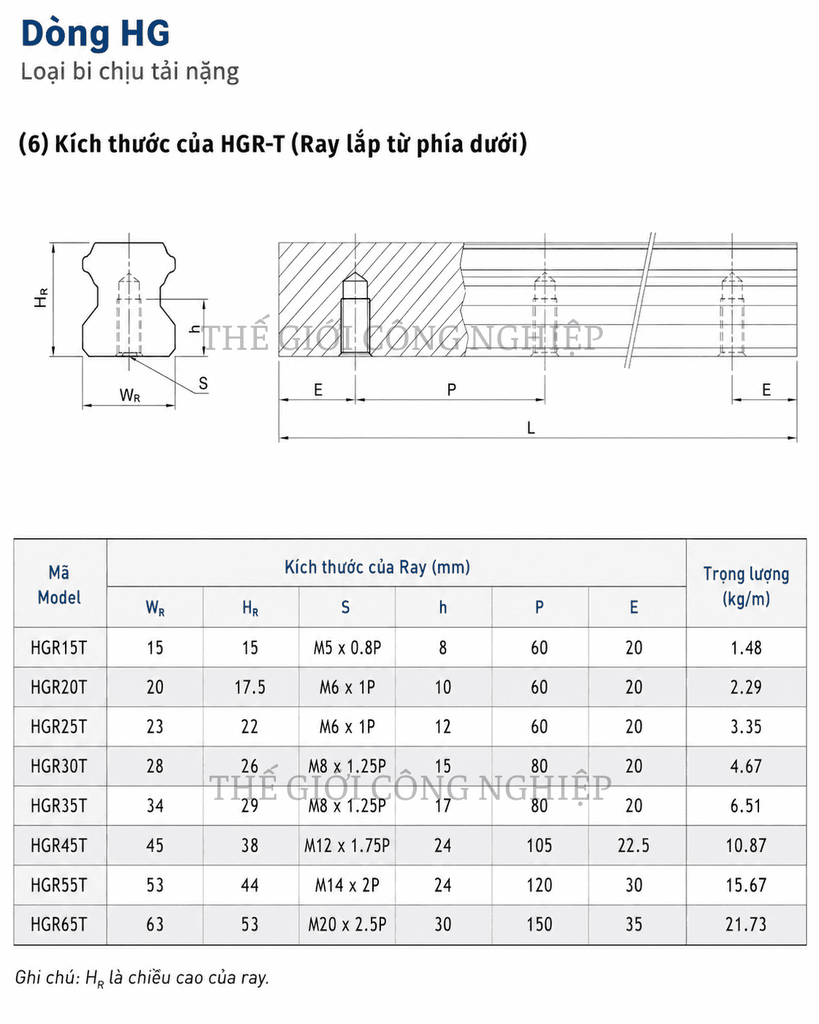

Ray dẫn hướng tương thích	HIWIN HGR20	Chiều rộng ray WR = 20 mm, Cao HR = 17,5 mm

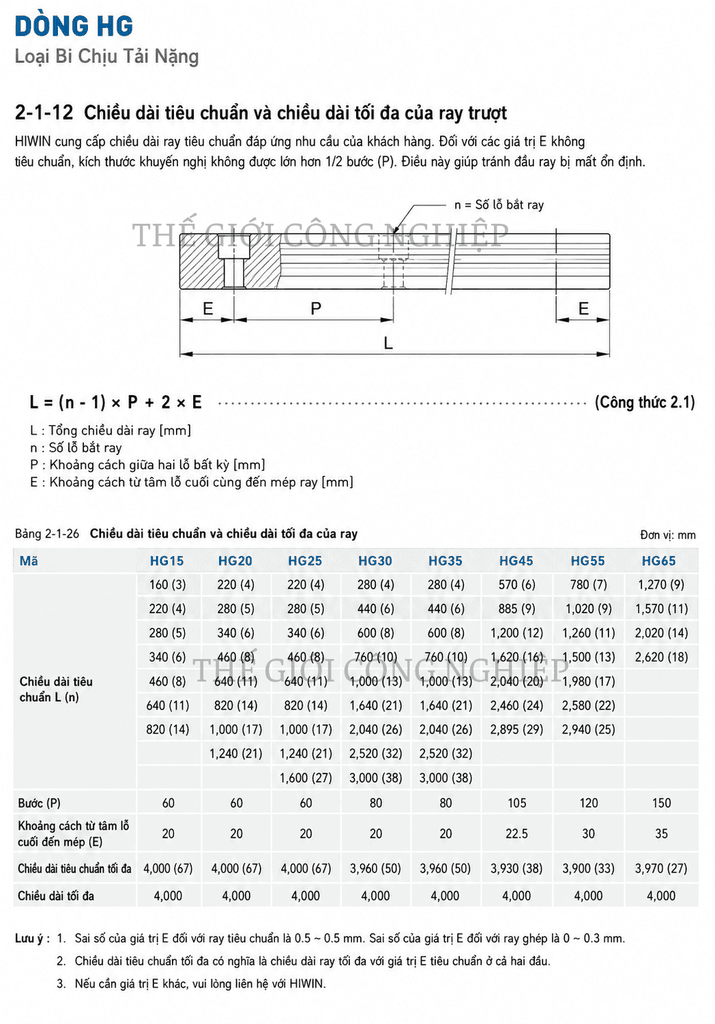

Bước lỗ bắt ốc ray (P)	60 mm	Dùng ốc M5x16 mm cố định ray
Trọng lượng khối con trượt	0,39 kg	Khối lượng nguyên block con trượt

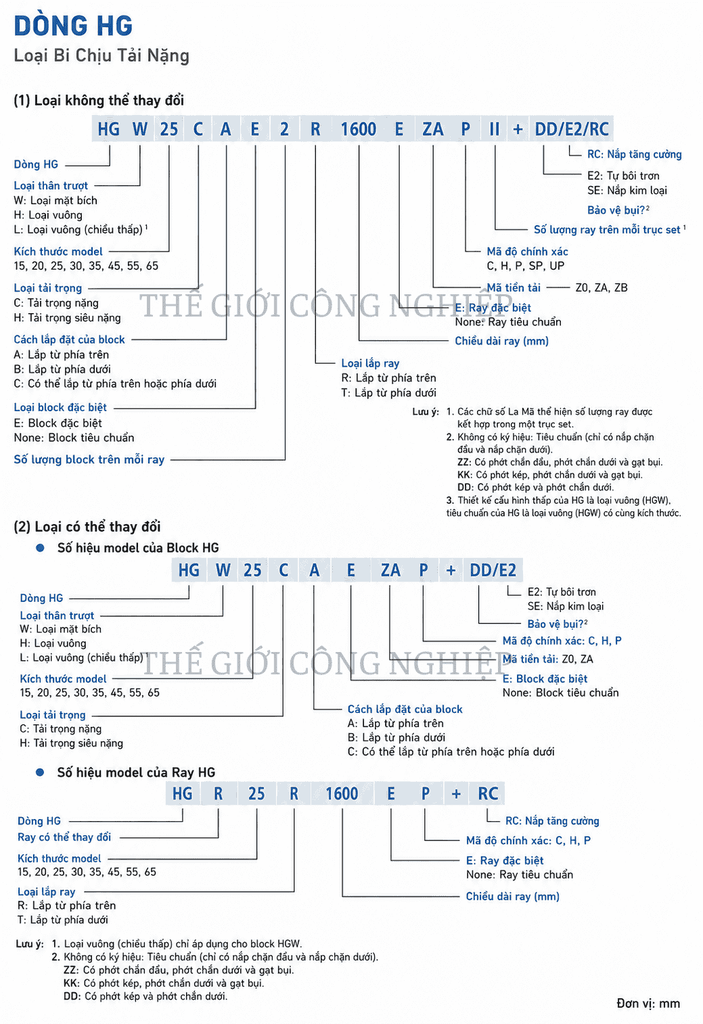

Giải Thích Ý Nghĩa Mã Ký Hiệu HIWIN HGH20HA

Mã sản phẩm HGH20HA được quy định theo hệ thống phân loại của HIWIN:

HG: Ký hiệu dòng ray trượt - con trượt vuông chịu tải trọng nặng bi thép (Heavy Load Ball Type).
H: Loại con trượt vuông, mặt bích nhỏ, chiều cao tiêu chuẩn (High Assembly Square Type).
20: Kích thước danh định của đường ray tương thích (Size 20 mm).
H: Cấp tải trọng siêu nặng (Super Heavy Load).
A: Phương thức bắt ốc cố định con trượt từ phía trên xuống (Top Mounting).

Hướng Dẫn Lắp Đặt & Bảo Dưỡng Bôi Trơn

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

Quy tắc lắp đặt: Khi đưa con trượt HGH20HA vào thanh ray trượt HIWIN HGR20, cần canh thẳng hàng và trượt nhẹ nhàng. Tuyệt đối không dùng lực đập mạnh hoặc lắp nghiêng làm rơi các viên bi thép ra khỏi rãnh dẫn.
Tính tương thích: Con trượt HIWIN HGH20HA chỉ lắp khớp và đảm bảo độ chính xác khi dùng chung với thanh ray HIWIN HGR20 chính hãng.
Bảo dưỡng bôi trơn: Định kỳ bơm mỡ bôi trơn công nghiệp qua vú bơm dầu M6 tích hợp ở đầu con trượt để duy trì lớp màng bôi trơn, giảm ma sát và chống ăn mòn bề mặt rãnh bi.

Ứng Dụng Công Nghiệp Thực Tế

Nhờ khả năng chịu tải vượt trội trong một thiết kế nhỏ gọn, con trượt HIWIN HGH20HA được ứng dụng phổ biến trong các hệ thống cơ khí B2B:

Máy công nghiệp CNC: Máy phay CNC nhỏ, máy khắc gỗ CNC, máy cắt Laser Fiber, trung tâm gia công linh kiện cơ khí.
Dây chuyền tự động hóa: Áp dụng trong robot gắp sản phẩm, trục nâng hạ tải nặng, máy đóng gói tự động, máy ép công nghiệp.
Thiết bị đo lường & Thao tác: Các cơ cấu tuyến tính yêu cầu độ cứng vững cao và sai số di chuyển cực thấp.

Câu Hỏi Thường Gặp (FAQ)

1. Con trượt HIWIN HGH20HA sử dụng thanh ray dẫn hướng loại nào?
Trả lời: Con trượt HGH20HA bắt buộc lắp đồng bộ với thanh ray trượt vuông HIWIN HGR20 (chiều rộng ray 20 mm, chiều cao 17,5 mm, khoảng cách bước lỗ bắt ốc 60 mm).

2. Con trượt HGH20HA khác gì so với model HGH20CA?
Trả lời: Model HGH20HA là bản siêu tải trọng (Super Heavy Load) có thân dài hơn (L = 92,2 mm so với L = 77,5 mm của HGH20CA) và khoảng cách lỗ ren C = 50 mm (so với C = 36 mm). Nhờ đó, HGH20HA đạt tải trọng động 32,7 kN và tải tĩnh 47,96 kN, cao hơn đáng kể so với HGH20CA.

3. Làm thế nào để nhận biết con trượt HIWIN HGH20HA chính hãng?
Trả lời: Con trượt HIWIN chính hãng có logo "HIWIN" và mã số được khắc/đúc sắc nét trên thân kim loại, bề mặt bi lăn mượt mà, đi kèm phớt chắn bụi hai đầu và vú bơm mỡ tiêu chuẩn từ nhà sản xuất.
