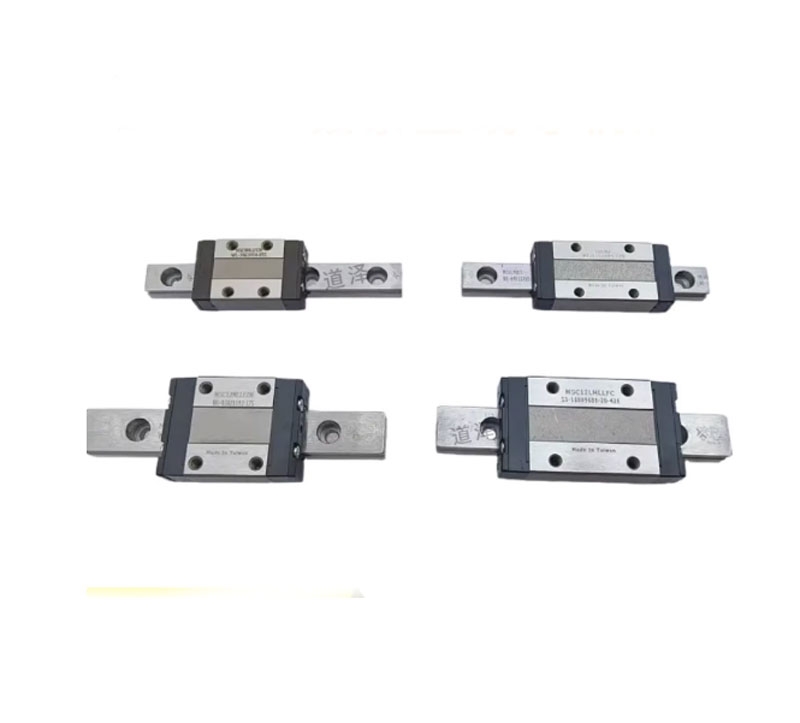

Thanh trượt PMI MSD7 / MSD9 / MSD15 là dòng ray trượt tuyến tính mini bản rộng (wide type), sử dụng bi tuần hoàn, thiết kế tăng độ cứng và khả năng chịu tải, phù hợp các hệ thống yêu cầu độ ổn định cao và chống lật tốt.
1. Cấu tạo và thiết kế
- Gồm:
- Ray dẫn hướng (rail)
- Con trượt (block) chứa bi tuần hoàn
- Rãnh bi dạng 4 điểm tiếp xúc (Gothic arch)
- Góc tiếp xúc 45° → chịu tải đều 4 hướng
- Thiết kế bản rộng → tăng độ ổn định, chống lật
- Có cơ cấu giữ bi (ball retainer) → không rơi bi khi tháo
- Tích hợp đường dẫn mỡ → bôi trơn hiệu quả

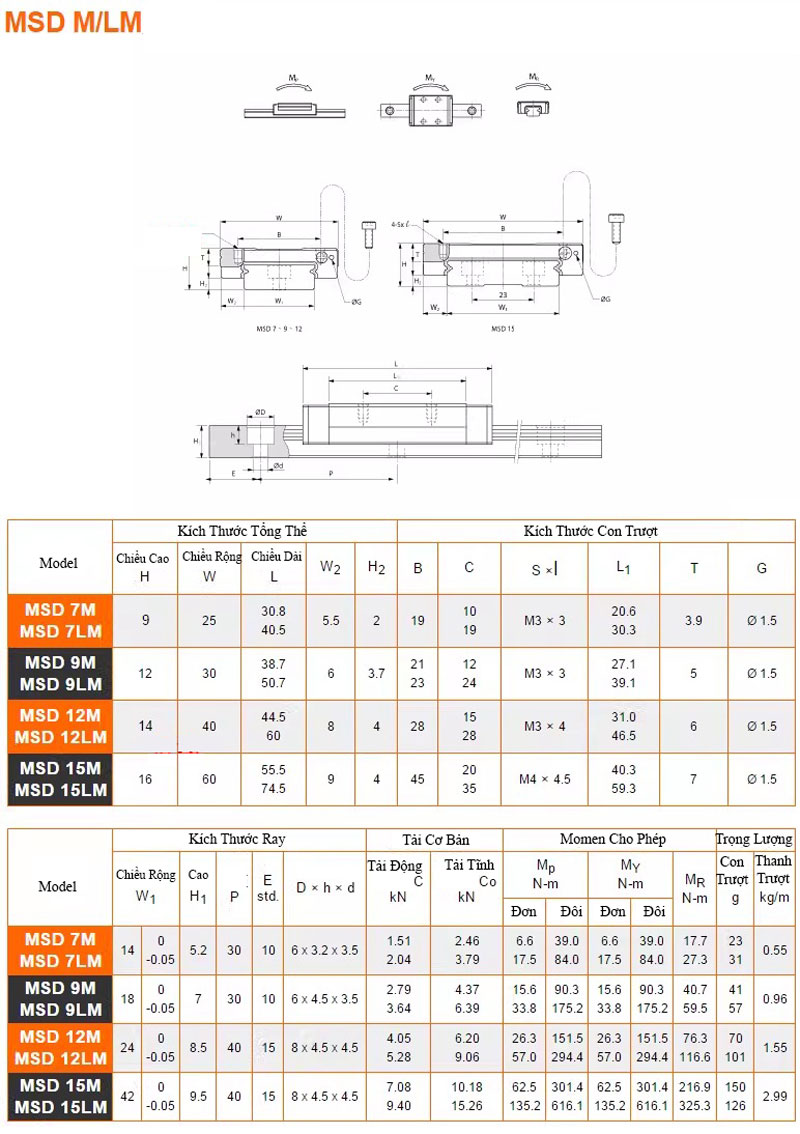

2. Thông số cơ bản (tham khảo)
| Model | Bề rộng ray | Đặc điểm |
|---|---|---|
| MSD7 | ~14 mm | Nhỏ, tải trung bình |
| MSD9 | ~18 mm | Ổn định cao hơn |
| MSD15 | ~42 mm | Tải lớn, cứng vững cao |
3. Đặc điểm nổi bật
- Chịu tải đa hướng (trên – dưới – trái – phải)
- Độ cứng cao hơn dòng mini thường (MSC)
- Ma sát thấp, chuyển động mượt
- Độ chính xác cao, lặp lại tốt
- Vận hành êm, ít rung và tiếng ồn
- Lắp ghép linh hoạt, dễ thay thế
- Tuổi thọ cao, độ bền tốt
4. Ứng dụng
- Máy CNC mini, máy khắc, máy laser
- Máy in 3D, thiết bị điện tử
- Robot mini, cơ cấu XY
- Máy tự động hóa, đóng gói
- Hệ thống cần chống rung và chống lật
5. Điều kiện lắp đặt & sử dụng
- Lắp song song 2 ray để tăng độ ổn định
- Căn chỉnh đồng phẳng chính xác
- Bôi trơn định kỳ bằng mỡ chuyên dụng
- Chọn preload phù hợp: FZ / F0 / F1
6. Ưu điểm
- Thiết kế bản rộng → ổn định và chống lật tốt
- Khả năng chịu tải cao hơn dòng MSC
- Độ chính xác cao cho hệ thống nhỏ gọn
- Dễ lắp đặt, bảo trì và thay thế
