Con Trượt Vuông PMI MSB30SSSFCN – Cấu Tạo, Thông Số Và Hướng Dẫn Lựa Chọn

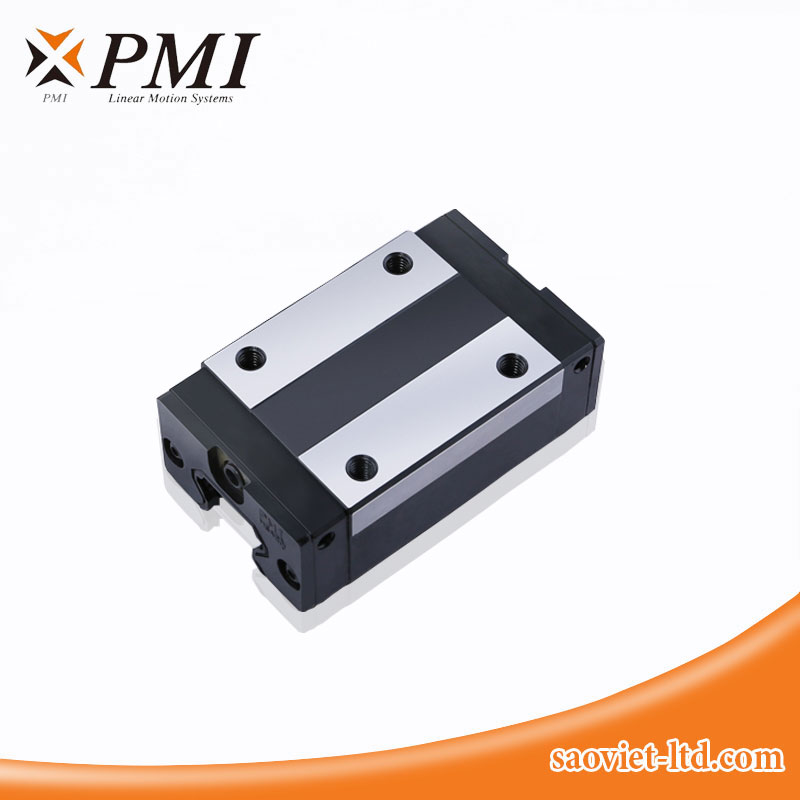

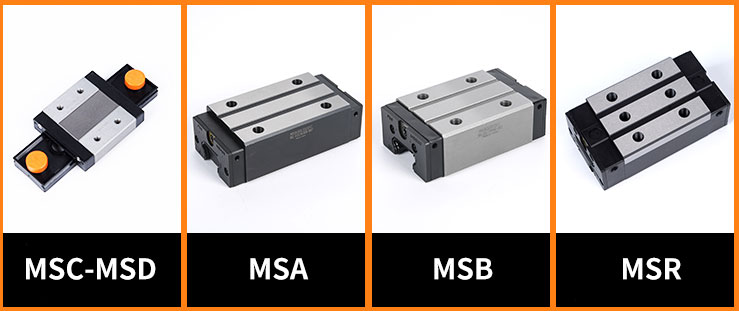

1. Tổng quan con trượt vuông PMI MSB30SSSFCN
Con trượt vuông PMI MSB30SSSFCN là block dẫn hướng tuyến tính dòng MSB, cỡ danh nghĩa 30, kiểu thân vuông tiêu chuẩn S. Block sử dụng cơ cấu bi tuần hoàn và có bốn lỗ ren trên mặt lắp để liên kết với bàn trượt, đồ gá hoặc cụm cơ khí cần dịch chuyển dọc theo ray.
Theo bảng kích thước của kiểu cơ sở MSB30S, block rộng 60 mm, dài 96,7 mm và cao 42 mm khi lắp cùng ray. Khoảng cách tâm lỗ lắp là 40 × 40 mm. Tải động định mức đạt 32,9 kN và tải tĩnh định mức đạt 53,1 kN. Cấu hình MSB30SSSFCN gồm phớt chắn bụi SS, tải đặt trước nhẹ FC và cấp chính xác tiêu chuẩn N.
2. Ý nghĩa mã sản phẩm MSB30SSSFCN
Mã sản phẩm được đọc theo cấu trúc MSB – 30 – S – SS – FC – N.
| Ký hiệu | Ý nghĩa | Thông tin cần đối chiếu |
|---|---|---|
| MSB | Dòng dẫn hướng tuyến tính có kết cấu lắp đặt gọn của PMI | Dòng ray và con trượt đang sử dụng |
| 30 | Cỡ danh nghĩa của bộ dẫn hướng | Tiết diện ray và kích thước lắp |
| S | Thân vuông chiều dài tiêu chuẩn | Kích thước block và vị trí bốn lỗ ren |
| SS | Phớt chắn bụi hai đầu kết hợp phớt đáy | Cấu hình bảo vệ bụi theo môi trường làm việc |
| FC | Tải đặt trước nhẹ | Yêu cầu tải đặt trước của cụm dẫn hướng |
| N | Cấp chính xác tiêu chuẩn | Cấp chính xác theo hồ sơ thiết bị |
Trong chuỗi SSS, chữ S đầu tiên chỉ kiểu thân. Hai chữ SS tiếp theo chỉ cấu hình phớt. Ghi đầy đủ mã MSB30SSSFCN khi đặt mua để xác định đúng cả kiểu thân, phớt, tải đặt trước và cấp chính xác.

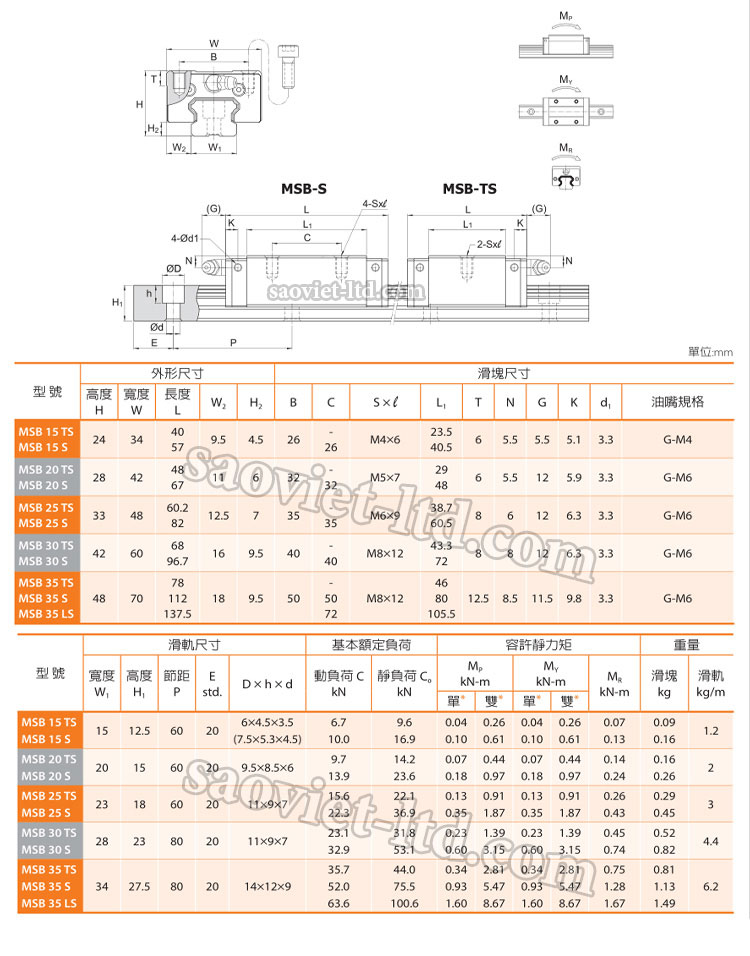

3. Thông số kỹ thuật con trượt PMI MSB30S
| Thông số | Ký hiệu | Giá trị tham khảo |
|---|---|---|
| Chiều cao cụm ray và con trượt | H | 42 mm |
| Chiều rộng con trượt | W | 60 mm |
| Chiều dài tổng thể con trượt | L | 96,7 mm |
| Chiều dài theo bản vẽ | L₁ | 72 mm |
| Kích thước ngang theo bản vẽ | W₂ | 16 mm |
| Kích thước đứng theo bản vẽ | H₂ | 9,5 mm |
| Khoảng cách tâm lỗ theo chiều ngang | B | 40 mm |
| Khoảng cách tâm lỗ theo chiều dọc | C | 40 mm |
| Số lỗ ren lắp đặt | — | 4 |
| Quy cách lỗ ren lắp đặt | S × ℓ | M8 × 12 |
| Quy cách đầu bơm mỡ | — | G-M6 |
| Tải động định mức | C | 32,9 kN |
| Tải tĩnh định mức | C₀ | 53,1 kN |
| Mômen tĩnh cho phép Mₚ, một con trượt | Mₚ | 0,60 kN·m |
| Mômen tĩnh cho phép Mᵧ, một con trượt | Mᵧ | 0,60 kN·m |
| Mômen tĩnh cho phép Mᵣ | Mᵣ | 0,74 kN·m |
| Khối lượng con trượt | — | 0,82 kg |
Bảng sử dụng thông số của kiểu cơ sở MSB30S. Khi gia công tấm gá hoặc chọn linh kiện thay thế, hãy đối chiếu bản vẽ đúng cấu hình giao hàng. Ký hiệu C chỉ khoảng cách tâm lỗ dọc trong phần kích thước và chỉ tải động định mức trong phần tải trọng.
4. Thông số thanh ray MSB30 tương ứng
| Thông số | Ký hiệu | Giá trị tham khảo |
|---|---|---|
| Chiều rộng ray | W₁ | 28 mm |
| Chiều cao ray | H₁ | 23 mm |
| Bước lỗ bắt ray | P | 80 mm |
| Khoảng cách đầu ray tiêu chuẩn | E | 20 mm |
| Kích thước lỗ bắt ray | D × h × d | 11 × 9 × 7 mm |
| Khối lượng ray | — | 4,4 kg/m |
Ray MSB30 có chiều rộng thực tế 28 mm. Khi đặt ray theo chiều dài yêu cầu, hãy cung cấp tổng chiều dài, bước lỗ và khoảng cách từ tâm lỗ gần nhất đến từng đầu ray. Hai khoảng cách đầu ray đặc biệt quan trọng khi lắp vào đế máy đã gia công sẵn lỗ bắt bulông.
5. Cấu tạo, vật liệu và nguyên lý làm việc
Thân block tiếp nhận lực từ bàn trượt qua bốn lỗ ren M8. Khi cơ cấu truyền động đẩy hoặc kéo bàn trượt, các viên bi lăn trong rãnh chịu tải giữa thân block và ray. Đến cuối vùng lăn, bi đi qua đường hồi rồi quay lại vùng chịu tải để duy trì chuyển động liên tục.
Phớt SS gồm phớt ở hai đầu block và phớt đáy. Các phớt giúp hạn chế bụi và tạp chất xâm nhập vùng bi lăn. Đầu bơm mỡ G-M6 tạo điểm tiếp cận để bổ sung chất bôi trơn cho cụm dẫn hướng.
Nếu hồ sơ mua hàng yêu cầu mác vật liệu, độ cứng hoặc phương pháp xử lý bề mặt, hãy xác nhận các thông tin này theo tài liệu của đúng mã giao hàng. Chuỗi SS xác định cấu hình phớt.
6. Đặc điểm nổi bật của PMI MSB30SSSFCN
| Đặc điểm | Ý nghĩa khi thiết kế hoặc thay thế |
|---|---|
| Thân vuông rộng 60 mm | Giúp xác định bề rộng tấm gá và khoảng hở với các chi tiết lân cận |
| Bốn lỗ ren với tâm lỗ 40 × 40 mm | Cho phép đối chiếu trực tiếp vị trí lỗ trên bàn máy hoặc tấm gá |
| Chiều cao cụm 42 mm | Là kích thước cần kiểm tra khi căn cao độ bàn trượt với cơ cấu truyền động |
| Tải đặt trước nhẹ FC | Là thông số cần giữ đúng khi thay thế để đáp ứng yêu cầu của bộ dẫn hướng |
| Phớt hai đầu và phớt đáy SS | Hạn chế tạp chất tiếp cận vùng lăn từ hai đầu và phía dưới block |
| Cấp chính xác N | Là cấp chính xác tiêu chuẩn của con trượt. Độ chính xác định vị của máy còn phụ thuộc vào ray, truyền động và căn chỉnh |
7. Cách đọc tải trọng và mômen khi chọn con trượt
Tải động định mức 32,9 kN là thông số dùng để tính tuổi thọ danh nghĩa. Khi chọn block, cần xác định tải thực tế trên từng con trượt trong các giai đoạn tăng tốc, chạy đều và giảm tốc. Khối lượng bàn máy, đồ gá, phôi và lực phát sinh khi làm việc đều ảnh hưởng đến tải trên block.
Tải tĩnh định mức 53,1 kN được dùng cùng tải tĩnh tương đương để đánh giá hệ số an toàn tĩnh. Cần tính đến các trạng thái tải lớn như lúc bàn trượt dừng, đảo chiều hoặc chịu lực tác động từ cơ cấu kẹp.
Với đồ gá nhô ra ngoài vùng đỡ, vị trí trọng tâm tạo mômen và có thể làm các block chịu tải khác nhau. Khoảng cách giữa hai con trượt trên cùng ray và khoảng cách giữa hai ray là hai thông số cần đưa vào tính toán cùng các mômen Mₚ, Mᵧ và Mᵣ.
8. Phân biệt PMI MSB30S, MSB30TS và MSB30E
| Tiêu chí | MSB30S | MSB30TS | MSB30E |
|---|---|---|---|
| Kiểu thân | Vuông tiêu chuẩn | Vuông ngắn | Mặt bích tiêu chuẩn |
| Chiều rộng block | 60 mm | 60 mm | 90 mm |
| Chiều dài tổng thể | 96,7 mm | 68 mm | 96,7 mm |
| Chiều cao cụm | 42 mm | 42 mm | 42 mm |
| Khoảng cách tâm lỗ ngang | 40 mm | 40 mm | 72 mm |
| Tải động định mức | 32,9 kN | 23,1 kN | 32,9 kN |
| Tải tĩnh định mức | 53,1 kN | 31,8 kN | 53,1 kN |
MSB30S có tải trọng định mức cao hơn thân ngắn MSB30TS và hẹp hơn thân mặt bích MSB30E. Khi đổi kiểu thân, cần kiểm tra vị trí lỗ bắt bulông, khoảng hở lắp đặt và hành trình khả dụng.
9. Ứng dụng của con trượt vuông PMI MSB30SSSFCN
-
Bàn trượt máy CNC: Dẫn hướng bàn máy hoặc cụm mang đồ gá theo trục thẳng.
-
Cơ cấu cấp phôi: Dẫn hướng bàn đẩy hoặc cụm đưa phôi giữa các vị trí làm việc.
-
Thiết bị lắp ráp tự động: Dẫn hướng chuyển động qua lại của cụm kẹp, đồ gá hoặc đầu thao tác.
-
Máy kiểm tra: Dẫn hướng bàn đặt mẫu hoặc cụm mang cảm biến theo hành trình thiết kế.
-
Máy đóng gói: Dẫn hướng các cụm cấp liệu, dịch chuyển hoặc định vị theo chu kỳ.
Khả năng phù hợp với từng ứng dụng phụ thuộc vào tải thực tế, mômen, tốc độ, hành trình, độ chính xác yêu cầu và môi trường vận hành.
10. Lựa chọn, lắp đặt và bảo dưỡng
-
Kiểm tra mã và ray. Đối chiếu mã MSB30SSSFCN trên block, mã ray, tiết diện ray và cấp chính xác của cụm. Nếu dùng lại ray cũ, kiểm tra tình trạng rãnh lăn trước khi lắp.
-
Đối chiếu mặt lắp. Kiểm tra chiều rộng 60 mm, chiều dài 96,7 mm, tâm lỗ 40 × 40 mm và ren M8 × 12. Chọn chiều dài bulông theo chiều dày tấm gá và chiều sâu ren sử dụng được.
-
Căn chỉnh bộ dẫn hướng. Làm sạch bề mặt lắp, loại bỏ ba via và kiểm tra độ phẳng. Với cụm dùng hai ray, căn chỉnh độ song song theo yêu cầu của máy.
-
Kiểm tra hành trình và bảo dưỡng. Sau khi lắp, kiểm tra toàn bộ hành trình để phát hiện điểm kẹt hoặc va chạm. Bố trí chỗ tiếp cận đầu bơm mỡ, kiểm tra phớt và bổ sung chất bôi trơn theo hướng dẫn kỹ thuật của thiết bị.
11. Câu hỏi thường gặp
11.1. Con trượt PMI MSB30SSSFCN là thân vuông hay mặt bích?
Đây là con trượt thân vuông tiêu chuẩn S, có bốn lỗ ren lắp từ phía trên. Mã MSB30ESSFCN sử dụng thân mặt bích E và có khoảng cách tâm lỗ ngang khác.
11.2. MSB30S dùng lỗ ren nào?
Theo bản vẽ kiểu cơ sở, MSB30S có bốn lỗ ren M8 × 12, với khoảng cách tâm lỗ ngang và dọc đều 40 mm.
11.3. MSB30SSSFCN có dùng chung ray MSA30 được không?
Cần đối chiếu mã ray và hồ sơ kỹ thuật trước khi ghép. Ray MSB30 có chiều cao tham khảo 23 mm, trong khi ray MSA30 cao 26 mm. Cùng cỡ danh nghĩa 30 chưa đủ để xác nhận khả năng lắp ghép.
