Con Trượt PMI MSA25 ESSFC – Thông Số Kỹ Thuật Và Ứng Dụng

1. Tổng quan con trượt PMI MSA25 ESSFC

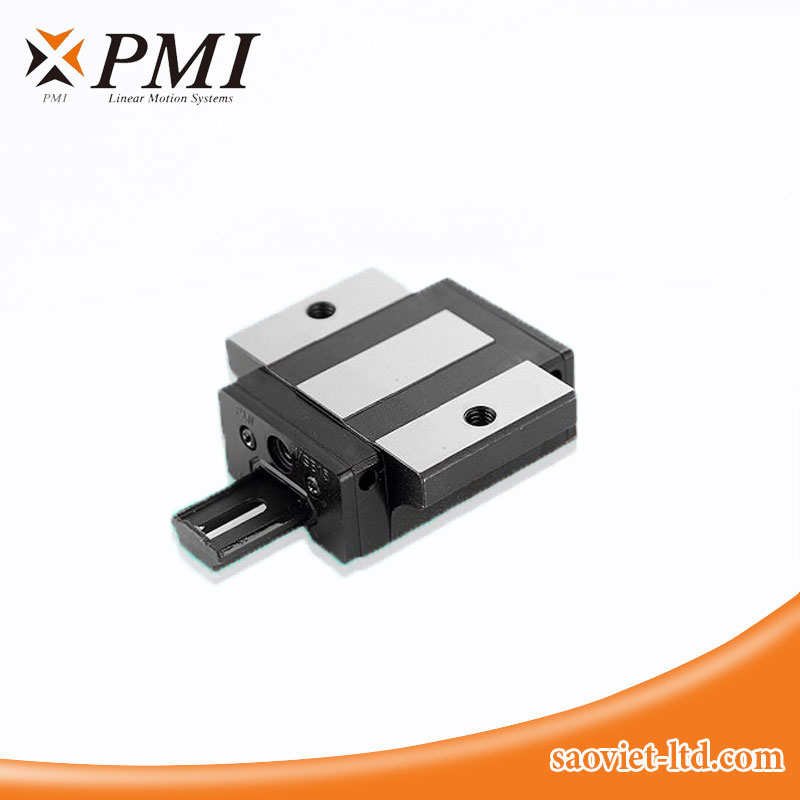

Con trượt PMI MSA25 ESSFC là block dẫn hướng tuyến tính thuộc dòng MSA của PMI, cỡ danh nghĩa 25, sử dụng cơ cấu bi tuần hoàn để chuyển động trên thanh ray tương thích. Sản phẩm được xem xét cho bàn máy CNC, bàn trượt, cụm định vị và thiết bị tự động hóa.

Mặc dù thường được gọi chung là “con trượt vuông”, mã E thực tế là kiểu mặt bích, cho phép lắp liên kết từ phía trên hoặc phía dưới. Kiểu thân vuông tiêu chuẩn của dòng MSA mang ký hiệu S.

2. Ý nghĩa mã sản phẩm MSA25 ESSFC

Mã sản phẩm được phân tách thành MSA – 25 – E – SS – FC.

Ký hiệu	Ý nghĩa
MSA	Dòng dẫn hướng tuyến tính tải nặng của PMI
25	Cỡ danh nghĩa của bộ dẫn hướng
E	Con trượt mặt bích tiêu chuẩn, lắp từ phía trên hoặc phía dưới
SS	Tùy chọn bảo vệ bụi của con trượt
FC	Tải đặt trước nhẹ

Mã ESSFC chưa thể hiện cấp chính xác. Nếu mã đầy đủ là MSA25ESSFCN, hậu tố N mới xác nhận cấp chính xác tiêu chuẩn.

3. Thông số kỹ thuật con trượt PMI MSA25E

Bảng dưới đây là thông số tham khảo của kiểu cơ sở MSA25E. Cần xác nhận bản vẽ đúng cấu hình phụ kiện và mã giao hàng trước khi thiết kế hoặc đặt mua.

Thông số	Ký hiệu	Giá trị
Chiều cao cụm ray và con trượt	H	36 mm
Chiều rộng con trượt	W	70 mm
Chiều dài tổng thể tham khảo	L	81,6 mm
Khoảng cách tâm lỗ theo chiều ngang	B	57 mm
Khoảng cách tâm lỗ theo chiều dọc	C	45 mm
Quy cách ren theo bản vẽ	S × ℓ	M8 × 10
Chiều dài theo bản vẽ	L₁	59 mm
Tải động định mức	C	28,1 kN
Tải tĩnh định mức	C₀	42,4 kN
Mômen tĩnh cho phép Mₚ, cấu hình đơn	Mₚ	0,39 kN·m
Mômen tĩnh cho phép Mᵧ, cấu hình đơn	Mᵧ	0,39 kN·m
Mômen tĩnh cho phép Mᵣ	Mᵣ	0,48 kN·m
Khối lượng con trượt	—	0,62 kg
Quy cách đầu bơm mỡ	—	G-M6

Lưu ý: H là chiều cao của cụm ray và con trượt, không phải chiều cao riêng của block. Tải trọng định mức dùng để tính toán lựa chọn, không phải giới hạn tải vận hành trực tiếp của toàn bộ máy.

4. Thông số thanh ray tương ứng

Thông số	Ký hiệu	Giá trị tham khảo
Chiều rộng ray	W₁	23 mm
Chiều cao ray	H₁	22 mm
Bước lỗ lắp ray	P	60 mm
Khoảng cách đầu ray tiêu chuẩn	E	20 mm
Kích thước lỗ lắp ray	D × h × d	11 × 9 × 7 mm
Khối lượng ray	—	3,4 kg/m

Cỡ danh nghĩa 25 không đồng nghĩa với chiều rộng ray thực tế bằng 25 mm. Chiều dài ray và khoảng cách lỗ tại hai đầu cần được xác nhận theo yêu cầu đặt hàng.

5. Cấu tạo và nguyên lý hoạt động

Con trượt PMI MSA25E làm việc cùng thanh ray thông qua hệ thống bi tuần hoàn. Khi block dịch chuyển, các viên bi lăn trong vùng chịu tải rồi đi qua đường hồi bi để tiếp tục chu trình chuyển động.

Các bộ phận chính gồm:

Thân con trượt và mặt bích: Liên kết với bàn máy hoặc cụm cơ khí cần dịch chuyển.
Bi và rãnh lăn: Tiếp nhận, truyền tải giữa block và thanh ray.
Bộ phận hồi bi: Dẫn bi tuần hoàn trong quá trình vận hành.
Bộ phận bảo vệ bụi: Hạn chế tạp chất xâm nhập vùng làm việc.
Đầu cấp chất bôi trơn: Phục vụ bảo dưỡng bộ dẫn hướng.

Vật liệu, độ cứng và xử lý bề mặt cụ thể cần được xác nhận theo tài liệu của đúng mã sản phẩm. Ký hiệu SS trong cấu hình này là tùy chọn bảo vệ bụi, không phải thông tin xác nhận vật liệu inox.

6. Đặc điểm nổi bật của PMI MSA25 ESSFC

6.1. Mặt bích linh hoạt hướng lắp

Thiết kế E cho phép liên kết từ phía trên hoặc phía dưới, hỗ trợ bố trí trên những kết cấu có hướng tiếp cận bulông khác nhau.

6.2. Kích thước phù hợp với nhiều cụm máy

Với chiều rộng tham khảo 70 mm, chiều dài 81,6 mm và chiều cao cụm 36 mm, MSA25E có thể được xem xét cho bàn trượt và cụm chuyển động có không gian lắp đặt hạn chế.

6.3. Khả năng chịu tải theo thông số định mức

MSA25E có tải động định mức tham khảo 28,1 kN và tải tĩnh định mức 42,4 kN. Khi lựa chọn, cần tính thêm hướng tải, mômen, gia tốc, tải va đập và tuổi thọ yêu cầu.

6.4. Tải đặt trước nhẹ FC

Cấu hình FC thể hiện tải đặt trước nhẹ. Khi thay thế block, cần đối chiếu cấu hình ban đầu vì tải đặt trước ảnh hưởng đến lực cản chuyển động và đặc tính làm việc của bộ dẫn hướng.

6.5. Tùy chọn bảo vệ bụi SS

Tùy chọn SS hỗ trợ bảo vệ vùng làm việc của con trượt. Trong môi trường có phoi, bụi mài hoặc dung dịch làm mát, cần xác nhận cấu hình phớt và bố trí che chắn phù hợp.

7. Phân biệt PMI MSA25E và MSA25S

Tiêu chí	PMI MSA25E	PMI MSA25S
Kiểu thân	Mặt bích tiêu chuẩn	Vuông tiêu chuẩn
Hướng lắp liên kết	Từ trên hoặc dưới	Từ trên
Chiều rộng tham khảo	70 mm	48 mm
Chiều cao cụm H	36 mm	40 mm
Chiều dài tham khảo	81,6 mm	81,6 mm
Khoảng cách tâm lỗ ngang B	57 mm	35 mm
Khoảng cách tâm lỗ dọc C	45 mm	35 mm
Tải động định mức	28,1 kN	28,1 kN
Tải tĩnh định mức	42,4 kN	42,4 kN
Khối lượng tham khảo	0,62 kg	0,52 kg

Hai phiên bản có chiều cao cụm, chiều rộng và vị trí lỗ lắp khác nhau. Cần kiểm tra bản vẽ trước khi thay thế, dù cùng cỡ danh nghĩa và cùng giá trị tải trọng định mức.

8. Ứng dụng tham khảo

Con trượt PMI MSA25 ESSFC có thể được xem xét cho:

Bàn máy CNC và các trục dẫn hướng tuyến tính.
Bàn trượt công nghiệp sử dụng liên kết mặt bích.
Cơ cấu dịch chuyển đồ gá và cụm định vị.
Hệ thống cấp phôi, lắp ráp và đóng gói tự động.
Máy chuyên dụng cần thay thế đúng cấu hình PMI MSA25E.

Khả năng phù hợp cần được xác định bằng tính toán tải, mômen, tốc độ, hành trình và điều kiện môi trường.

9. Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt mua, cần xác nhận mã đầy đủ, cấp chính xác, cấu hình bảo vệ bụi, tải đặt trước và loại ray tương thích.

Bề mặt lắp cần sạch, phẳng và được căn chỉnh theo yêu cầu thiết kế. Với hệ thống nhiều ray hoặc nhiều block, cần kiểm tra độ song song, khoảng cách bố trí và vị trí trọng tâm tải.

Quy cách bulông và chiều dài liên kết phải phù hợp với phương án lắp từ phía trên hoặc phía dưới. Chiều dài tổng thể của block cần được kiểm tra theo phụ kiện thực tế.

10. Bôi trơn và bảo dưỡng

Chất bôi trơn và chu kỳ bổ sung cần được lựa chọn theo tải trọng, tốc độ, hành trình và môi trường vận hành.

Nên kiểm tra định kỳ tình trạng phớt, bề mặt ray, lượng chất bôi trơn và lực cản chuyển động. Khi xuất hiện tiếng động, rung hoặc chuyển động bất thường, cần kiểm tra nguyên nhân trước khi tiếp tục sử dụng.
