Con Trượt PMI MSA55 ESSFC – Con Trượt Mặt Bích Tải Nặng

1. Tổng quan con trượt PMI MSA55 ESSFC

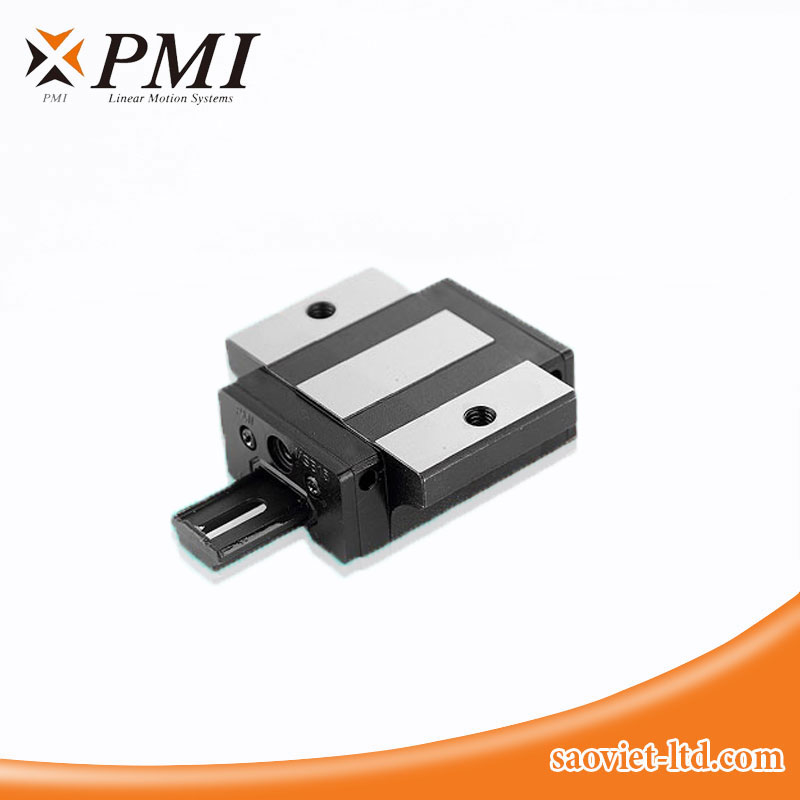

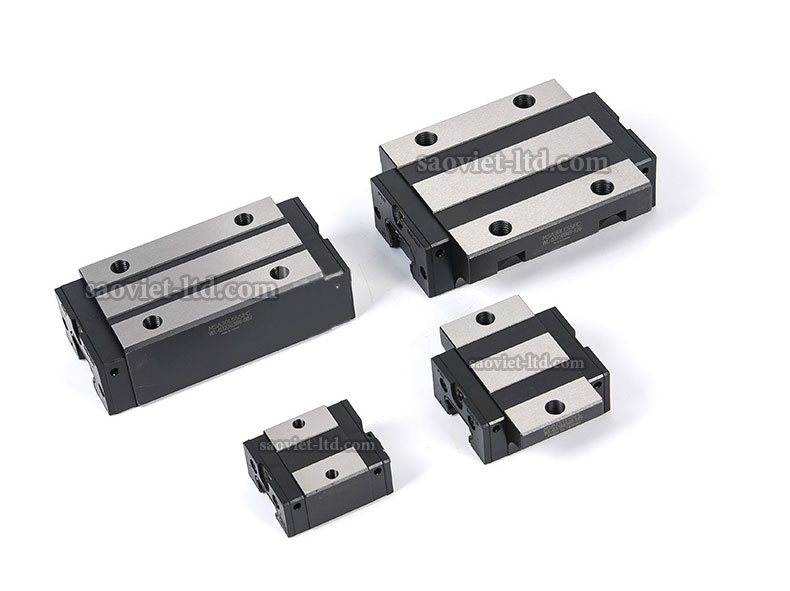

Con trượt PMI MSA55 ESSFC là block dẫn hướng tuyến tính thuộc dòng MSA của PMI, cỡ danh nghĩa 55, thiết kế mặt bích tiêu chuẩn E. Sản phẩm kết hợp với thanh ray tương thích để dẫn hướng chuyển động thẳng cho bàn máy, cụm dịch chuyển và thiết bị tự động hóa.

Kiểu E cho phép lắp liên kết từ phía trên hoặc phía dưới mặt bích. Cấu hình ESSFC thể hiện kiểu thân E, tùy chọn bảo vệ bụi SS và tải đặt trước nhẹ FC.

2. Ý nghĩa mã sản phẩm MSA55 ESSFC

Mã sản phẩm được phân tách thành MSA – 55 – E – SS – FC.

Ký hiệu	Ý nghĩa
MSA	Dòng dẫn hướng tuyến tính tải nặng của PMI
55	Cỡ danh nghĩa của bộ dẫn hướng
E	Con trượt mặt bích tiêu chuẩn, lắp từ phía trên hoặc phía dưới
SS	Tùy chọn bảo vệ bụi của con trượt
FC	Tải đặt trước nhẹ

Lưu ý: Mã ESSFC chưa thể hiện cấp chính xác. Nếu mã đầy đủ là MSA55ESSFCN, hậu tố N mới xác nhận cấp chính xác tiêu chuẩn.

3. Thông số kỹ thuật con trượt PMI MSA55E

Thông số dưới đây tham khảo theo kiểu cơ sở MSA55E. Cần đối chiếu bản vẽ đúng cấu hình phụ kiện và mã giao hàng trước khi thiết kế hoặc đặt mua.

Thông số	Ký hiệu	Giá trị
Chiều cao cụm ray và con trượt	H	70 mm
Chiều rộng con trượt	W	140 mm
Chiều dài tổng thể tham khảo	L	162,1 mm
Khoảng cách tâm lỗ theo chiều ngang	B	116 mm
Khoảng cách tâm lỗ theo chiều dọc	C	95 mm
Quy cách ren theo bản vẽ	S × ℓ	M14 × 17
Chiều dài theo bản vẽ	L₁	119,5 mm
Tải động định mức	C	123,6 kN
Tải tĩnh định mức	C₀	169,8 kN
Mômen tĩnh cho phép Mₚ, cấu hình đơn	Mₚ	3,13 kN·m
Mômen tĩnh cho phép Mᵧ, cấu hình đơn	Mᵧ	3,13 kN·m
Mômen tĩnh cho phép Mᵣ	Mᵣ	4,50 kN·m
Khối lượng con trượt	—	4,17 kg
Quy cách đầu bơm mỡ	—	G-PT 1/8

Chiều cao H là chiều cao cụm ray và con trượt, không phải chiều cao riêng của block. Tải trọng định mức phục vụ tính toán lựa chọn, không phải giới hạn tải vận hành trực tiếp của toàn bộ máy.

4. Thông số thanh ray tương ứng

Thông số	Ký hiệu	Giá trị tham khảo
Chiều rộng ray	W₁	53 mm
Chiều cao ray	H₁	44 mm
Bước lỗ lắp ray	P	120 mm
Khoảng cách đầu ray tiêu chuẩn	E	30 mm
Kích thước lỗ lắp ray	D × h × d	23 × 20 × 16 mm
Khối lượng ray	—	15,5 kg/m

Cỡ danh nghĩa 55 không đồng nghĩa với chiều rộng ray thực tế bằng 55 mm. Chiều dài ray và khoảng cách lỗ tại hai đầu cần được xác nhận theo yêu cầu đặt hàng.

5. Cấu tạo và nguyên lý hoạt động

Con trượt PMI MSA55E sử dụng cơ cấu bi tuần hoàn. Khi block dịch chuyển, các viên bi lăn trong vùng chịu tải, sau đó đi qua đường hồi bi để tiếp tục chu trình chuyển động dọc theo ray.

Các bộ phận chính gồm:

Thân con trượt và mặt bích: Liên kết với bàn máy hoặc cụm cơ khí cần dịch chuyển.
Bi và rãnh lăn: Truyền tải giữa con trượt và thanh ray.
Bộ phận hồi bi: Dẫn bi tuần hoàn trong quá trình vận hành.
Bộ phận bảo vệ bụi: Hạn chế tạp chất xâm nhập vùng làm việc.
Đầu cấp chất bôi trơn: Phục vụ bảo dưỡng bộ dẫn hướng.

Vật liệu, độ cứng và xử lý bề mặt cụ thể cần được xác nhận theo tài liệu của đúng mã sản phẩm. Không nên mặc định cấu hình ESSFC là phiên bản inox hoặc có lớp phủ chống ăn mòn.

6. Đặc điểm nổi bật của PMI MSA55 ESSFC

6.1. Mặt bích rộng, linh hoạt hướng lắp

Thiết kế mặt bích E cho phép tiếp cận vị trí liên kết từ phía trên hoặc phía dưới. Đặc điểm này hỗ trợ lựa chọn phương án lắp phù hợp với kết cấu bàn máy và không gian thao tác.

6.2. Khả năng chịu tải lớn

MSA55E có tải động định mức tham khảo 123,6 kN và tải tĩnh định mức 169,8 kN. Khi lựa chọn, cần tính đồng thời hướng tải, mômen, gia tốc, tải va đập và tuổi thọ yêu cầu.

6.3. Kết cấu phục vụ cơ cấu cần độ cứng vững

Dòng MSA được thiết kế cho các ứng dụng chịu tải và yêu cầu độ cứng cao. Độ ổn định thực tế còn phụ thuộc vào bề mặt lắp đặt, độ căn chỉnh, cơ cấu truyền động và chế độ bôi trơn.

6.4. Tải đặt trước nhẹ FC

Ký hiệu FC thể hiện tải đặt trước nhẹ. Khi thay thế block, cần đối chiếu cấu hình ban đầu vì tải đặt trước ảnh hưởng đến lực cản chuyển động và đặc tính làm việc của bộ dẫn hướng.

6.5. Tùy chọn bảo vệ bụi SS

SS là mã tùy chọn bảo vệ bụi. Với môi trường có phoi, bụi mài hoặc dung dịch làm mát, cần xác nhận cấu hình phớt và bố trí che chắn bổ sung phù hợp.

7. Phân biệt PMI MSA55E và MSA55S

Tiêu chí	PMI MSA55E	PMI MSA55S
Kiểu thân	Mặt bích tiêu chuẩn	Vuông tiêu chuẩn
Hướng lắp liên kết	Từ trên hoặc dưới	Từ trên
Chiều rộng tham khảo	140 mm	100 mm
Chiều cao cụm H	70 mm	80 mm
Khoảng cách tâm lỗ ngang B	116 mm	75 mm
Khoảng cách tâm lỗ dọc C	95 mm	75 mm
Tải động định mức	123,6 kN	123,6 kN
Tải tĩnh định mức	169,8 kN	169,8 kN
Khối lượng tham khảo	4,17 kg	4,12 kg

MSA55E và MSA55S có chiều cao cụm, bề rộng và vị trí lỗ lắp khác nhau. Cần kiểm tra bản vẽ trước khi thay thế, dù cùng cỡ danh nghĩa và cùng giá trị tải trọng định mức.

8. Ứng dụng tham khảo

Con trượt PMI MSA55 ESSFC có thể được xem xét cho:

Bàn máy CNC và các trục dẫn hướng tuyến tính.
Bàn trượt công nghiệp sử dụng liên kết mặt bích.
Cơ cấu dịch chuyển khuôn, đồ gá hoặc chi tiết nặng.
Hệ thống cấp phôi và thiết bị lắp ráp tự động.
Máy chuyên dụng cần thay thế đúng cấu hình PMI MSA55E.

Khả năng phù hợp cần được xác định bằng tính toán tải, mômen, tốc độ, hành trình và điều kiện môi trường.

9. Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt mua, cần xác nhận mã đầy đủ, cấp chính xác, cấu hình bảo vệ bụi, tải đặt trước và loại ray tương thích.

Bề mặt lắp cần sạch, phẳng và được căn chỉnh theo yêu cầu thiết kế. Với hệ thống nhiều ray hoặc nhiều block, cần kiểm tra độ song song, khoảng cách bố trí và vị trí trọng tâm tải.

Khi lắp từ phía trên hoặc phía dưới mặt bích, phải sử dụng quy cách bulông và chiều dài liên kết phù hợp với bản vẽ. Chiều dài tổng thể của block cần được kiểm tra theo phụ kiện thực tế.

10. Bôi trơn và bảo dưỡng

Chất bôi trơn và chu kỳ bổ sung cần được lựa chọn theo tải trọng, tốc độ, hành trình và môi trường vận hành.

Nên kiểm tra định kỳ tình trạng phớt, bề mặt ray, lượng chất bôi trơn và lực cản chuyển động. Khi xuất hiện tiếng động, rung hoặc chuyển động bất thường, cần kiểm tra nguyên nhân trước khi tiếp tục sử dụng.

11. Câu hỏi thường gặp

11.1. Con trượt PMI MSA55 ESSFC là loại gì?

Đây là con trượt tuyến tính PMI dòng MSA, cỡ danh nghĩa 55, kiểu mặt bích E, có tùy chọn bảo vệ bụi SS và tải đặt trước nhẹ FC.

11.2. MSA55E có lắp từ phía dưới được không?

Có. Kiểu E cho phép liên kết từ phía trên hoặc phía dưới mặt bích, theo quy cách lắp đặt của nhà sản xuất.

11.3. Kích thước cơ bản của MSA55E là bao nhiêu?

Thông số tham khảo gồm chiều rộng 140 mm, chiều dài 162,1 mm và chiều cao cụm ray với con trượt 70 mm. Cần xác nhận bản vẽ đúng cấu hình giao hàng.
