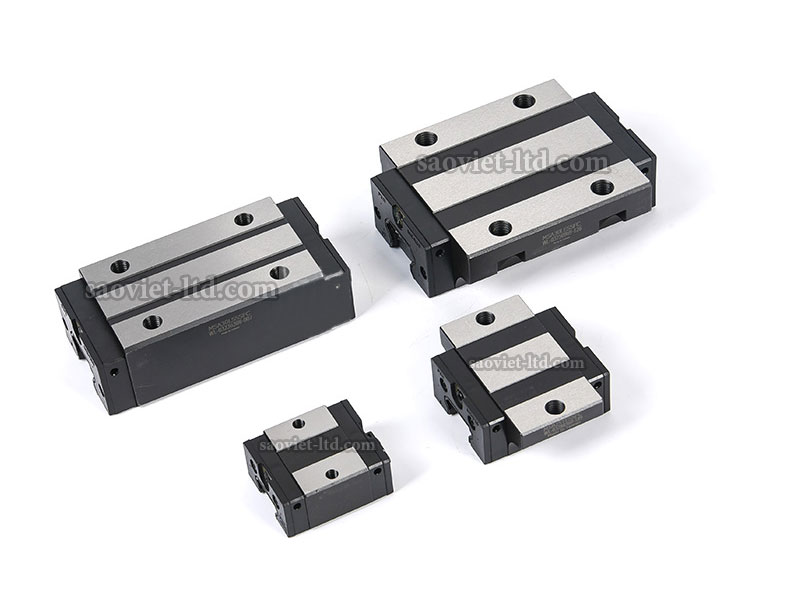

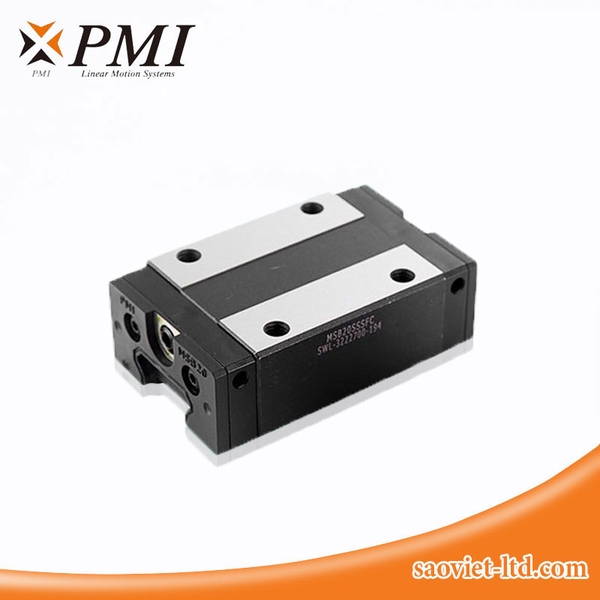

Con Trượt Vuông PMI MSB15TSSFCN

Tình trạng: Còn hàng   |   Mã SKU: 26DG-00637-01 📋
670.000₫

Mã sản phẩm:  MSB15TSSFCN

Chiều Cao H24 x Chiều Rộng W34 x Chiều Dài L40

Thương Hiệu: PMI

Sản xuất: Taiwan

Bảo Hành: 6 Tháng

  • Giao hàng toàn quốc
    Giao hàng toàn quốc
  • Tích điểm tất cả sản phẩm
    Tích điểm tất cả sản phẩm

VẬN CHUYỂN

Nhận Giao Hàng Toàn Quốc
Điều kiện
Giao hàng toàn quốc qua chuyển phát nhanh vietel hoặc qua các nhà xe đi các tỉnh

HÀNG HÓA

Cam Kết Giao Hàng Đúng Mô Tả
Điều kiện
Cam kết hàng đúng mô tả trên website 100%, miễn phí đổi trả nếu giao hàng không đúng quy cách

MÃ TÍCH ĐIỂM

Nhận 1000 Điểm Cho 1 Đơn Hàng
Điều kiện
Có tích điểm bán hàng cho khác hàng với 1000 điểm tương đương trị giá 5000 vnd/1 lần mua hàng - Sẽ thanh toán tích điểm cho khách hàng khi đủ 10 000 điểm

TƯ VẤN SẢN PHẨM

Miễn Phí Dịch Vụ Tư Vấn Sản Phẩm
Điều kiện
Với đội ngũ kỹ sư giàu kinh nghiệm sẽ giúp tư vấn sản phẩm một cách đúng nhất cho khách hàng.

Mô tả sản phẩm

Con Trượt Vuông PMI MSB15TSSFCN – Thông Số Kỹ Thuật Và Ứng Dụng

1. Tổng quan con trượt PMI MSB15TSSFCN

Con trượt vuông PMI MSB15TSSFCN là sản phẩm dẫn hướng tuyến tính thuộc dòng MSB của PMI, được mô tả theo kiểu thân vuông ngắn TS, cỡ danh nghĩa 15. Con trượt kết hợp với thanh ray tương thích để dẫn hướng chuyển động thẳng cho bàn trượt, cụm định vị và thiết bị tự động hóa.

Kiểu MSB15TS có chiều dài ngắn hơn MSB15S, phù hợp để xem xét khi thiết kế cần tiết kiệm không gian theo chiều chuyển động. Việc lựa chọn cần dựa trên tải trọng, mômen và tuổi thọ yêu cầu.

2. Nhận diện mã sản phẩm

Thành phần Ý nghĩa
MSB Dòng dẫn hướng tuyến tính có kết cấu lắp đặt gọn của PMI
15 Cỡ danh nghĩa của bộ dẫn hướng
TS Con trượt thân vuông ngắn, thuộc nhóm tải trung bình
FC Tải đặt trước nhẹ
N Cấp chính xác tiêu chuẩn

Lưu ý về mã đặt hàng: Chuỗi MSB15TSSFCN cần được đối chiếu với tem và hồ sơ sản phẩm để xác nhận cấu hình bảo vệ bụi. Không nên tự diễn giải chữ S còn lại sau TS thành tùy chọn SS. Nếu cấu hình là MSB – 15 – TS – SS – FC – N, mã viết liền sẽ là MSB15TSSSFCN.

3. Thông số kỹ thuật tham khảo MSB15TS

Bảng dưới đây áp dụng cho kiểu cơ sở MSB15TS. Cần xác nhận bản vẽ đúng cấu hình giao hàng trước khi thiết kế hoặc đặt mua.

Thông số Ký hiệu Giá trị
Chiều cao cụm ray và con trượt H 24 mm
Chiều rộng con trượt W 34 mm
Chiều dài tổng thể tham khảo L 40,2 mm
Khoảng cách tâm lỗ ngang B 26 mm
Khoảng cách tâm lỗ dọc C Không áp dụng theo bảng
Quy cách ren lắp đặt S × ℓ M4 × 6
Chiều dài theo bản vẽ L₁ 23,5 mm
Quy cách đầu bơm mỡ — G-M4
Tải động định mức C 6,7 kN
Tải tĩnh định mức C₀ 9,6 kN
Mômen tĩnh cho phép Mₚ, một con trượt Mₚ 0,04 kN·m
Mômen tĩnh cho phép Mᵧ, một con trượt Mᵧ 0,04 kN·m
Mômen tĩnh cho phép Mᵣ Mᵣ 0,07 kN·m

Chiều cao H là chiều cao cụm ray và con trượt, không phải chiều cao riêng của block. Tải trọng định mức phục vụ tính toán lựa chọn, không phải giới hạn tải vận hành trực tiếp của toàn bộ máy.

4. Thông số thanh ray tương ứng

Thông số Ký hiệu Giá trị tham khảo
Chiều rộng ray W₁ 15 mm
Chiều cao ray H₁ 12,5 mm
Bước lỗ lắp ray P 60 mm
Khoảng cách đầu ray tiêu chuẩn E 20 mm
Khối lượng ray — 1,2 kg/m

Ray MSB15 có tùy chọn lỗ lắp khác nhau:

Kiểu ray Bulông lắp ray Kích thước lỗ D × h × d
MSB15R M3 6 × 4,5 × 3,5 mm
MSB15U M4 7,5 × 5,3 × 4,5 mm

Cần xác nhận đúng kiểu ray trước khi đặt hàng. Chiều dài ray và khoảng cách lỗ tại hai đầu được lựa chọn theo bản vẽ lắp đặt.

5. Cấu tạo và nguyên lý hoạt động

Con trượt PMI MSB15TS sử dụng cơ cấu bi tuần hoàn. Khi block dịch chuyển trên ray, các viên bi lăn trong vùng chịu tải rồi đi qua đường hồi bi để tiếp tục chu trình chuyển động.

Các bộ phận chính gồm:

  • Thân con trượt: Liên kết với bàn trượt hoặc cụm cơ khí cần dịch chuyển.

  • Bi và rãnh lăn: Tiếp nhận, truyền tải giữa block và thanh ray.

  • Bộ phận hồi bi: Dẫn bi tuần hoàn trong quá trình vận hành.

  • Bộ phận bảo vệ bụi: Được xác nhận theo cấu hình đặt hàng.

  • Đầu cấp chất bôi trơn: Phục vụ bảo dưỡng bộ dẫn hướng.

Vật liệu, độ cứng và xử lý bề mặt cụ thể cần được xác nhận theo tài liệu của đúng mã giao hàng. Không nên mặc định sản phẩm là phiên bản inox hoặc có lớp phủ chống ăn mòn.

6. Đặc điểm nổi bật của con trượt PMI MSB15TS

6.1. Thân vuông ngắn, tiết kiệm không gian

Chiều dài tham khảo 40,2 mm và chiều rộng 34 mm giúp giảm không gian bố trí. Thiết kế này phù hợp để xem xét cho bàn trượt nhỏ hoặc cơ cấu có khoảng cách lắp đặt hạn chế.

6.2. Khả năng chịu tải theo thông số định mức

MSB15TS có tải động định mức 6,7 kN và tải tĩnh định mức 9,6 kN. Khi tải đặt lệch tâm, cần kiểm tra thêm mômen tác dụng và cách bố trí nhiều block.

6.3. Tải đặt trước nhẹ FC

FC thể hiện tải đặt trước nhẹ. Khi thay thế, cần giữ đúng cấu hình thiết kế vì tải đặt trước ảnh hưởng đến lực cản chuyển động và đặc tính làm việc của bộ dẫn hướng.

6.4. Cấp chính xác tiêu chuẩn N

Hậu tố N thể hiện cấp chính xác tiêu chuẩn. Độ chính xác định vị của toàn bộ máy còn phụ thuộc vào ray, cơ cấu truyền động, bề mặt lắp và quá trình căn chỉnh.

7. So sánh PMI MSB15TS và MSB15S

Tiêu chí PMI MSB15TS PMI MSB15S
Kiểu thân Vuông ngắn Vuông tiêu chuẩn
Chiều cao cụm H 24 mm 24 mm
Chiều rộng W 34 mm 34 mm
Chiều dài tham khảo L 40,2 mm 57,2 mm
Chiều dài L₁ 23,5 mm 40,5 mm
Khoảng cách tâm lỗ dọc C Không áp dụng theo bảng 26 mm
Tải động định mức 6,7 kN 10,0 kN
Tải tĩnh định mức 9,6 kN 16,9 kN

MSB15TS có thân ngắn hơn, còn MSB15S có tải trọng định mức cao hơn. Hai phiên bản khác nhau về chiều dài và bố trí lỗ lắp, vì vậy cần kiểm tra bản vẽ trước khi thay thế.

8. Ứng dụng tham khảo

Con trượt vuông PMI MSB15TSSFCN, sau khi xác nhận đúng cấu hình, có thể được xem xét cho:

  • Bàn trượt và cụm định vị tuyến tính.

  • Cơ cấu dịch chuyển đồ gá nhỏ.

  • Hệ thống cấp phôi và thiết bị lắp ráp tự động.

  • Máy kiểm tra, máy đóng gói và thiết bị chuyên dụng.

  • Cụm chuyển động cần bố trí block thân ngắn.

Khả năng phù hợp cần được xác định bằng tính toán tải, mômen, tốc độ, hành trình và điều kiện môi trường.

9. Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt mua, cần kiểm tra mã đầy đủ, cấu hình bảo vệ bụi, loại ray, tải đặt trước và cấp chính xác. Với ray MSB15, cần phân biệt tùy chọn lỗ lắp dùng bulông M3 và M4.

Bề mặt lắp cần sạch, phẳng và được căn chỉnh theo yêu cầu thiết kế. Vị trí, số lượng lỗ và chiều dài ăn ren phải được đối chiếu với bản vẽ thân TS; không lấy bố trí lỗ của thân S để áp dụng.

Với hệ thống nhiều ray hoặc nhiều block, cần kiểm tra độ song song, khoảng cách bố trí và vị trí trọng tâm tải.

10. Bôi trơn và bảo dưỡng

Chất bôi trơn và chu kỳ bổ sung cần được lựa chọn theo tải trọng, tốc độ, hành trình và môi trường vận hành.

Nên kiểm tra định kỳ tình trạng bảo vệ bụi, bề mặt ray, lượng chất bôi trơn và lực cản chuyển động. Nếu xuất hiện tiếng động, rung hoặc chuyển động bất thường, cần kiểm tra nguyên nhân trước khi tiếp tục sử dụng.

11. Câu hỏi thường gặp

11.1. PMI MSB15TS là thân vuông hay mặt bích?

MSB15TS là kiểu thân vuông ngắn. Trong dòng MSB, các kiểu TE và E là dạng mặt bích.

11.2. Kích thước cơ bản của MSB15TS là bao nhiêu?

Thông số tham khảo gồm chiều rộng 34 mm, chiều dài 40,2 mm và chiều cao cụm ray với con trượt 24 mm.

11.3. Tải trọng định mức của MSB15TS là bao nhiêu?

Tải động định mức tham khảo là 6,7 kN, tải tĩnh định mức là 9,6 kN. Tải vận hành phù hợp cần được tính riêng theo kết cấu máy.
