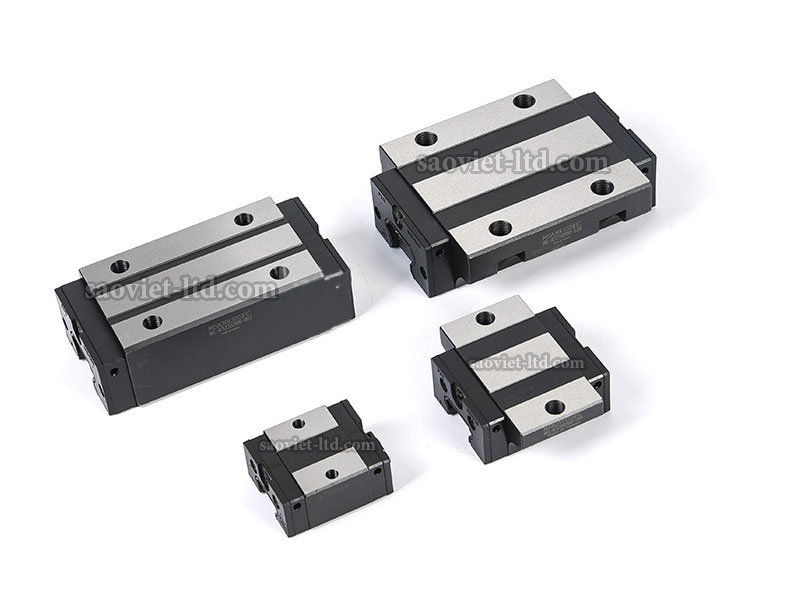

Con Trượt PMI MSB15TE

Tình trạng: Còn hàng   |   Mã SKU: 26DG-00648-01 📋
735.000₫

Mã sản phẩm: MSB15TE

Chiều Cao H24 x Chiều Rộng W52 x Chiều Dài L40

Thương Hiệu: PMI

Sản xuất: Taiwan

Bảo Hành: 6 Tháng

  • Giao hàng toàn quốc
    Giao hàng toàn quốc
  • Tích điểm tất cả sản phẩm
    Tích điểm tất cả sản phẩm

VẬN CHUYỂN

Nhận Giao Hàng Toàn Quốc
Điều kiện
Giao hàng toàn quốc qua chuyển phát nhanh vietel hoặc qua các nhà xe đi các tỉnh

HÀNG HÓA

Cam Kết Giao Hàng Đúng Mô Tả
Điều kiện
Cam kết hàng đúng mô tả trên website 100%, miễn phí đổi trả nếu giao hàng không đúng quy cách

MÃ TÍCH ĐIỂM

Nhận 1000 Điểm Cho 1 Đơn Hàng
Điều kiện
Có tích điểm bán hàng cho khác hàng với 1000 điểm tương đương trị giá 5000 vnd/1 lần mua hàng - Sẽ thanh toán tích điểm cho khách hàng khi đủ 10 000 điểm

TƯ VẤN SẢN PHẨM

Miễn Phí Dịch Vụ Tư Vấn Sản Phẩm
Điều kiện
Với đội ngũ kỹ sư giàu kinh nghiệm sẽ giúp tư vấn sản phẩm một cách đúng nhất cho khách hàng.

Mô tả sản phẩm

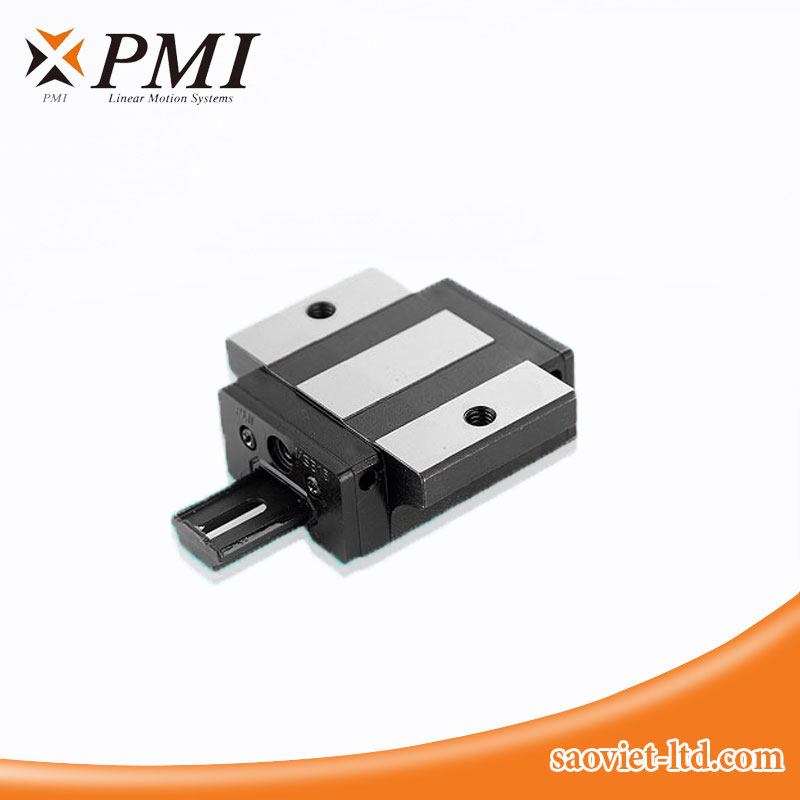

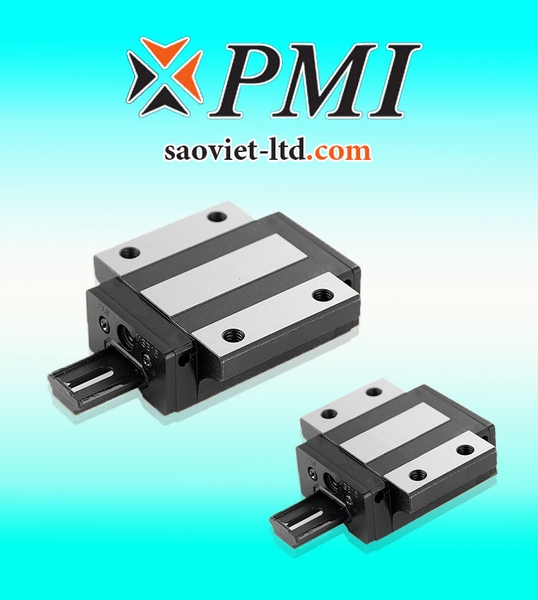

Con trượt PMI MSB15TE – Mặt bích thân ngắn cỡ 15

1. Tổng quan con trượt PMI MSB15TE

Con trượt PMI MSB15TE là block dẫn hướng tuyến tính bi tuần hoàn thuộc dòng MSB của PMI, cỡ danh nghĩa 15. Kiểu mặt bích thân ngắn TE cho phép bắt bulông từ phía trên hoặc phía dưới theo bản vẽ lắp. Con trượt làm việc cùng ray MSB15 tương thích để dẫn hướng bàn trượt, đồ gá và cụm định vị theo một trục thẳng.

Theo thông số kiểu cơ sở, block rộng 52 mm, dài 40,2 mm và cao 24 mm khi lắp cùng ray. Tải động định mức là 6,7 kN và tải tĩnh định mức là 9,6 kN. Thân ngắn giảm chiều dài chiếm chỗ dọc ray, còn tâm lỗ ngang 41 mm là kích thước chính để đối chiếu với tấm gá.

2. Ý nghĩa mã sản phẩm MSB15TE

Ký hiệu Ý nghĩa
MSB Dòng dẫn hướng tuyến tính có chiều cao lắp đặt thấp của PMI
15 Cỡ danh nghĩa của bộ dẫn hướng
TE Kiểu mặt bích thân ngắn, thuộc nhóm tải trung bình, hỗ trợ lắp từ trên hoặc dưới

MSB15TE là mã kiểu cơ sở. Cấu hình phớt chắn bụi, tải đặt trước và cấp chính xác được xác định theo mã đầy đủ hoặc hồ sơ đặt hàng.

3. Bảng thông số kỹ thuật con trượt PMI MSB15TE

Thông số Ký hiệu Giá trị tham khảo
Chiều cao cụm ray và con trượt H 24 mm
Chiều rộng con trượt W 52 mm
Chiều dài tổng thể L 40,2 mm
Chiều dài theo bản vẽ L₁ 23,5 mm
Kích thước ngang theo bản vẽ W₂ 18,5 mm
Kích thước đứng theo bản vẽ H₂ 4,5 mm
Khoảng cách tâm lỗ ngang B 41 mm
Quy cách lỗ ren theo bản vẽ S × ℓ M5 × 7
Cỡ bulông theo vị trí lắp S₁ / S₂ M5 / M4
Quy cách đầu bơm mỡ — G-M4
Tải động định mức C 6,7 kN
Tải tĩnh định mức C₀ 9,6 kN
Mômen tĩnh Mₚ, một con trượt Mₚ 0,04 kN·m
Mômen tĩnh Mᵧ, một con trượt Mᵧ 0,04 kN·m
Mômen tĩnh Mᵣ Mᵣ 0,07 kN·m
Khối lượng con trượt — 0,12 kg

Bảng áp dụng cho kiểu cơ sở MSB15TE. Khi gia công tấm gá, hãy dùng bản vẽ của đúng cấu hình giao hàng để xác định vị trí lỗ, hướng bắt bulông và chiều dài ăn ren.

4. Thông số thanh ray MSB15 tương ứng

Thông số Ký hiệu Giá trị tham khảo
Chiều rộng ray W₁ 15 mm
Chiều cao ray H₁ 12,5 mm
Bước lỗ bắt ray P 60 mm
Khoảng cách đầu ray tiêu chuẩn E 20 mm
Khối lượng ray — 1,2 kg/m
Kiểu ray Bulông bắt ray Kích thước lỗ D × h × d
MSB15R M3 6 × 4,5 × 3,5 mm
MSB15U M4 7,5 × 5,3 × 4,5 mm

Khi thay ray trên đế máy đã khoan sẵn, hãy đối chiếu kiểu lỗ M3 hoặc M4, chiều dài ray, bước lỗ và khoảng cách từ tâm lỗ gần nhất đến từng đầu ray.

5. Cấu tạo, vật liệu và nguyên lý hoạt động

Thân con trượt và mặt bích liên kết với bàn trượt hoặc tấm gá, truyền tải qua các viên bi xuống thanh ray. Khi cơ cấu truyền động kéo hoặc đẩy bàn trượt, bi lăn trong rãnh chịu tải giữa block và ray. Đến cuối rãnh, bi đi qua đường hồi rồi quay lại vùng chịu tải để tiếp tục chu trình.

Đầu bơm mỡ G-M4 là điểm cấp chất bôi trơn cho bi và rãnh lăn. Khi bố trí tấm gá, cần chừa khoảng trống để tiếp cận đầu bơm mỡ sau khi lắp máy. Mác vật liệu, độ cứng, xử lý bề mặt và cấu hình phớt được xác định theo hồ sơ kỹ thuật của mã giao hàng.

6. Ưu điểm khi bố trí con trượt PMI MSB15TE

Đặc điểm Ý nghĩa khi thiết kế hoặc thay thế
Thân ngắn 40,2 mm Giảm chiều dài chiếm chỗ trên ray khi khoảng hở ở hai đầu hành trình bị giới hạn
Mặt bích rộng 52 mm Tạo mặt lắp cho tấm gá có tâm lỗ ngang 41 mm
Hai hướng bắt bulông Cho phép chọn hướng lắp theo kết cấu máy và khoảng trống thao tác
Chiều cao cụm 24 mm Giúp bố trí bàn trượt ở vị trí có giới hạn về cao độ
Khối lượng block 0,12 kg Là dữ liệu để tính tổng khối lượng di chuyển của cụm máy

7. Cách đọc tải trọng và mômen

Tải động định mức 6,7 kN được dùng để tính tuổi thọ danh nghĩa. Khi chọn block, cần tính tải trên từng con trượt từ khối lượng bàn trượt, đồ gá, phôi và lực phát sinh trong quá trình tăng tốc, giảm tốc hoặc thao tác.

Tải tĩnh định mức 9,6 kN được dùng cùng tải tĩnh tương đương để đánh giá hệ số an toàn tĩnh. Nếu đồ gá nhô ra ngoài vùng đỡ, hãy kiểm tra mômen theo phương tác dụng và tải phân bố trên từng block. Khoảng cách giữa các block và giữa hai ray ảnh hưởng đến mức tải mà mỗi block tiếp nhận.

8. Phân biệt PMI MSB15TE, MSB15E và MSB15TS

Tiêu chí MSB15TE MSB15E MSB15TS
Kiểu thân Mặt bích ngắn Mặt bích tiêu chuẩn Vuông ngắn
Chiều rộng block 52 mm 52 mm 34 mm
Chiều dài tổng thể 40,2 mm 57,2 mm 40,2 mm
Chiều cao cụm 24 mm 24 mm 24 mm
Tâm lỗ ngang 41 mm 41 mm 26 mm
Tải động định mức 6,7 kN 10,0 kN 6,7 kN
Tải tĩnh định mức 9,6 kN 16,9 kN 9,6 kN

MSB15TE ngắn hơn MSB15E 17 mm. MSB15TE và MSB15TS có cùng chiều dài và tải trọng định mức, nhưng khác bề rộng và tâm lỗ ngang. Khi đổi kiểu block trên máy đang sử dụng, cần kiểm tra bố trí lỗ, khoảng hở trên toàn hành trình và tải thực tế.

9. Ứng dụng của con trượt PMI MSB15TE

Ứng dụng Vai trò của con trượt
Bàn trượt và cụm định vị Dẫn hướng bàn gá giữa các vị trí thao tác
Cơ cấu cấp phôi Dẫn hướng bàn đẩy hoặc cụm đưa chi tiết vào vị trí lắp
Thiết bị lắp ráp tự động Dẫn hướng cụm kẹp hoặc đầu thao tác chuyển động qua lại
Máy kiểm tra Dẫn hướng bàn đặt mẫu hoặc cụm mang cảm biến
Máy đóng gói Dẫn hướng cơ cấu cấp liệu hoặc định vị sản phẩm theo chu kỳ

10. Lựa chọn, lắp đặt và bảo dưỡng

  1. Đối chiếu block và ray. Kiểm tra kiểu thân TE, mã ray, cấu hình phớt, tải đặt trước và cấp chính xác theo hồ sơ máy.

  2. Kiểm tra tấm gá. Đối chiếu tâm lỗ ngang 41 mm và cỡ bulông theo hướng lắp. Xác nhận riêng quy cách bulông bắt thanh ray.

  3. Căn chỉnh bộ dẫn hướng. Làm sạch và kiểm tra độ phẳng của bề mặt lắp. Với cụm dùng hai ray, căn chỉnh độ song song theo bản vẽ thiết bị.

  4. Kiểm tra hành trình và bôi trơn. Kiểm tra khoảng hở và lực cản trên toàn hành trình. Bổ sung chất bôi trơn theo hướng dẫn kỹ thuật của thiết bị.

11. Câu hỏi thường gặp

11.1. Con trượt PMI MSB15TE có lắp từ phía dưới được không?

Có. Mặt bích TE hỗ trợ bắt bulông từ phía trên hoặc phía dưới. Cỡ bulông và chiều dài liên kết phụ thuộc vào phương án lắp trên bản vẽ.

11.2. Ray dùng với PMI MSB15TE có kích thước bao nhiêu?

Ray MSB15 tương ứng rộng 15 mm, cao 12,5 mm và có bước lỗ 60 mm. Kiểu MSB15R dùng bulông M3, còn kiểu MSB15U dùng bulông M4.
