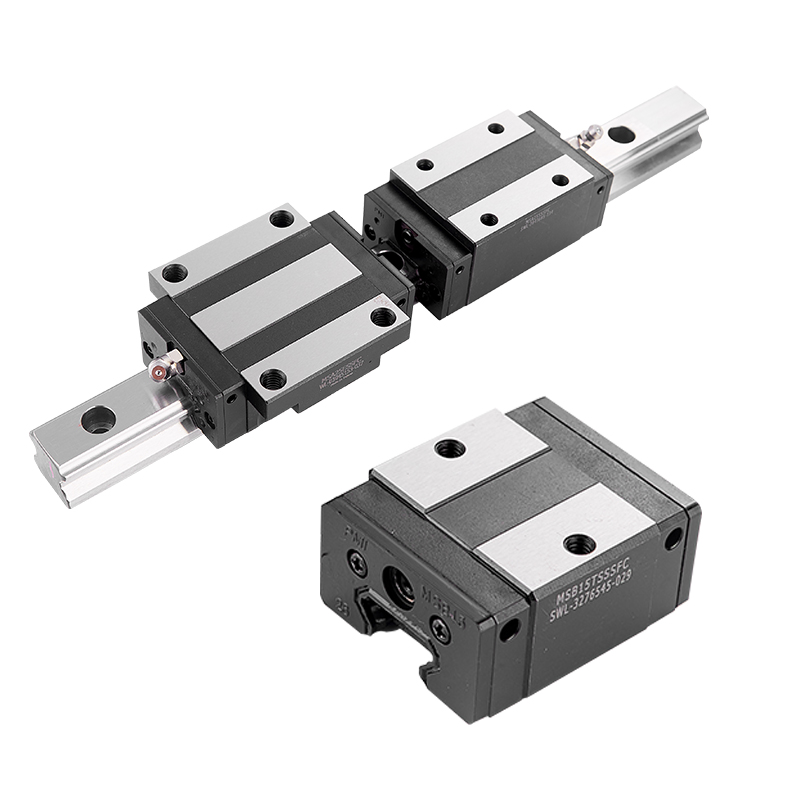

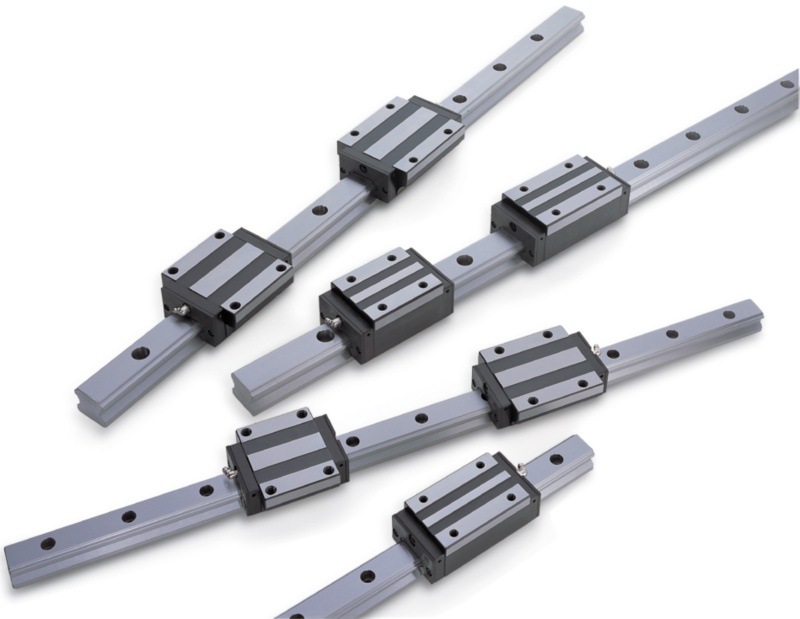

1. Tổng quan dòng con trượt PMI MSC series
Dòng con trượt MSC của PMI (Precision Motion Industries Inc.) thuộc loại mini linear guide (con trượt dẫn hướng tuyến tính cỡ nhỏ), thường sử dụng trong các ứng dụng yêu cầu độ chính xác cao, không gian lắp đặt nhỏ gọn như: thiết bị bán dẫn, máy CNC mini, máy in 3D, máy đo quang học, và các hệ thống tự động hóa nhỏ.

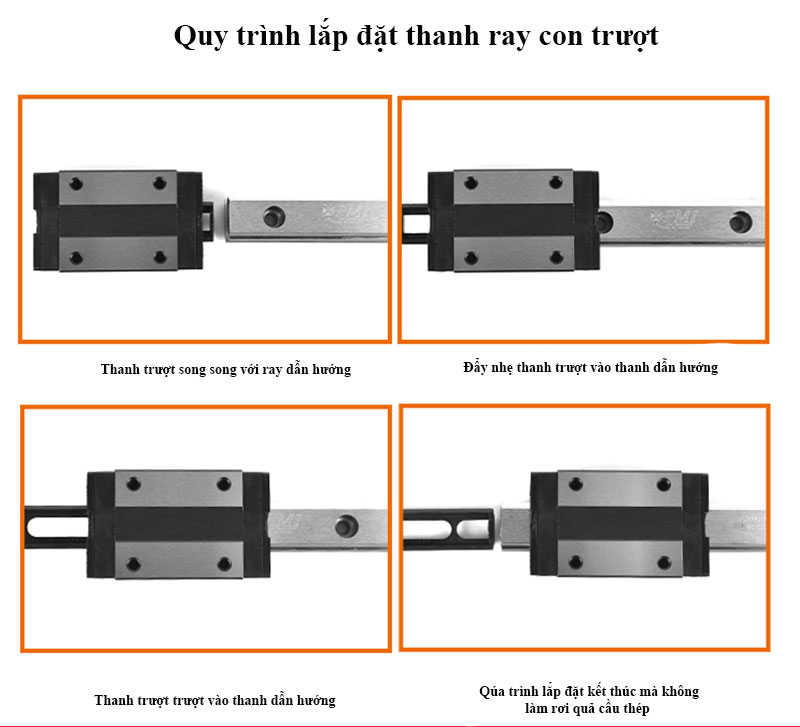

2. Cấu tạo chung
-
Ray trượt và con trượt làm bằng thép không gỉ hoặc thép hợp kim đã qua xử lý nhiệt.
-
Bề mặt ray và con trượt được mài chính xác cao, đảm bảo độ thẳng và độ song song.
-
Vòng bi bi thép bên trong con trượt giúp chuyển động nhẹ nhàng, giảm ma sát.
-
Tích hợp tấm che bụi giúp bảo vệ hệ thống bi lăn khỏi bụi bẩn và chất bẩn.
-
Tùy chọn bôi trơn tích hợp sẵn (tùy model).
-
Thiết kế dạng Gothic Arch tăng khả năng chịu tải từ nhiều hướng.

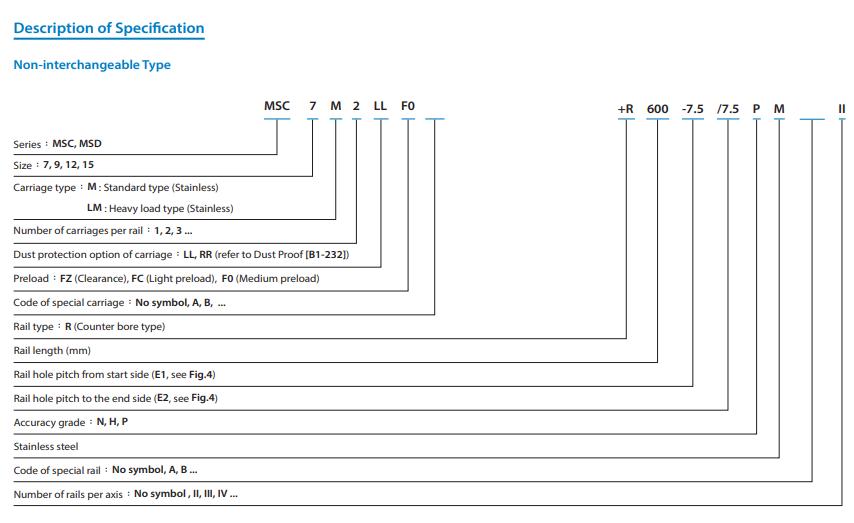

3. Phân loại ký hiệu
-
M: Loại chiều dài tiêu chuẩn.
-
LM: Loại chiều dài dài hơn (Long block), chịu tải tốt hơn.
4. Mô tả chi tiết từng model

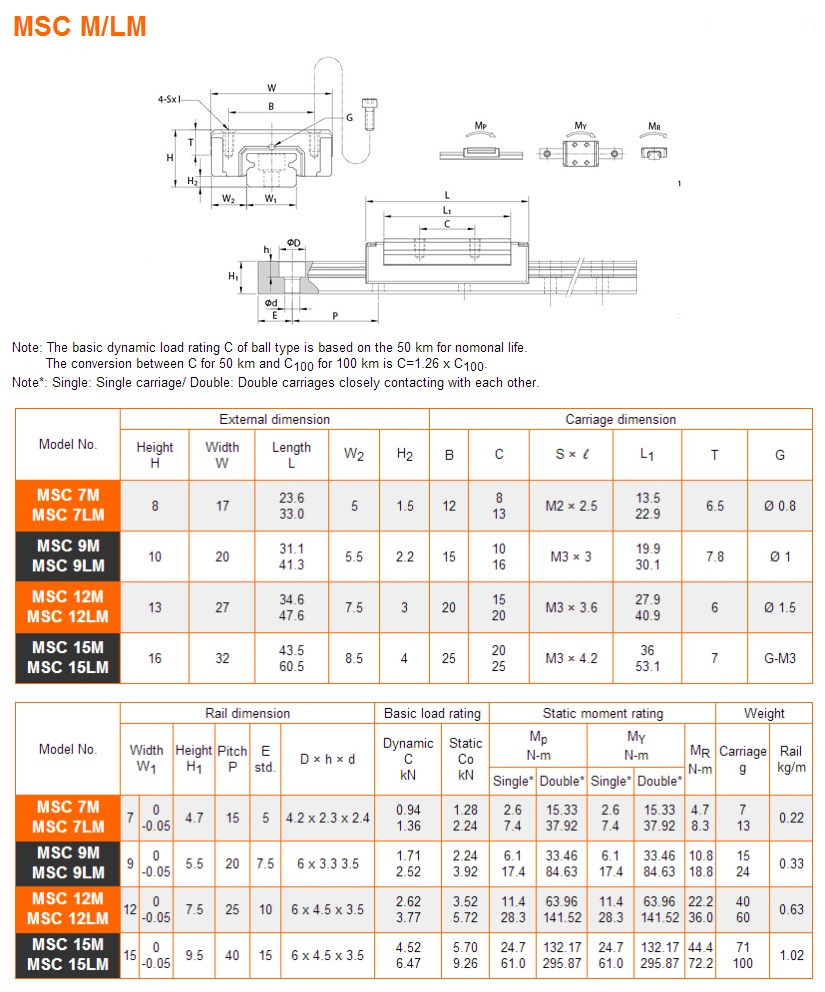

| Model | Chiều rộng ray (mm) | Chiều dài con trượt (mm) | Chiều cao con trượt (mm) | Tải trọng định mức (N) | Đặc điểm nổi bật |
|---|---|---|---|---|---|
| MSC7M | 7 | ~22.4 | ~8 | ~580 | Kích thước nhỏ gọn, dùng cho không gian cực hẹp |
| MSC7LM | 7 | ~30.4 | ~8 | ~880 | Dài hơn loại M, chịu tải tốt hơn |
| MSC9M | 9 | ~30.5 | ~10 | ~990 | Tăng độ ổn định so với size 7 |
| MSC9LM | 9 | ~40.5 | ~10 | ~1470 | Loại dài, phù hợp môi trường rung động nhẹ |
| MSC12M | 12 | ~40 | ~13 | ~2000 | Độ cứng vững tốt, dùng trong thiết bị tự động |
| MSC12LM | 12 | ~52 | ~13 | ~2900 | Loại dài, tải trọng và độ ổn định cao |
| MSC15M | 15 | ~47 | ~16 | ~3200 | Thường dùng trong máy móc chính xác vừa |
| MSC15LM | 15 | ~60 | ~16 | ~4600 | Khả năng chịu tải lớn, hoạt động bền bỉ |
Lưu ý: Kích thước và tải trọng có thể thay đổi nhẹ tùy theo phiên bản cụ thể của nhà sản xuất PMI.
5. Ưu điểm nổi bật
-
Kích thước nhỏ gọn, phù hợp với không gian lắp đặt hạn chế.
-
Độ chính xác cao, độ lặp lại tốt.
-
Chịu được tải từ nhiều hướng nhờ thiết kế vòng cung Gothic.
-
Bền bỉ, ít cần bảo trì nếu được bôi trơn đúng cách.
-
Đa dạng kích thước, dễ dàng thay thế hoặc nâng cấp trong hệ thống có sẵn.
