Con Trượt Vuông PMI MSB25SSSFCN – Cấu Tạo, Thông Số Và Ứng Dụng

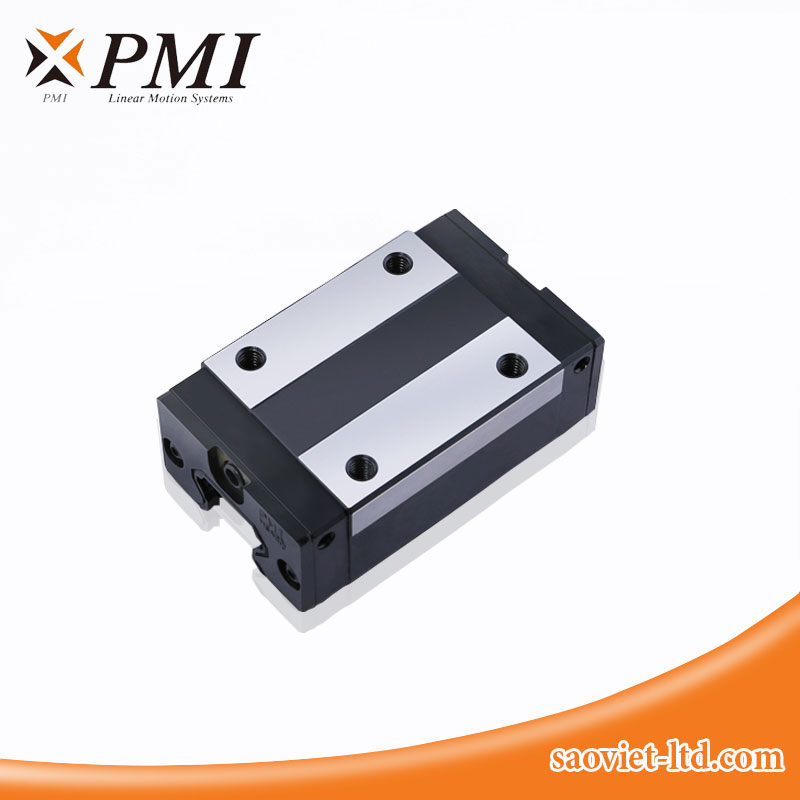

1. Tổng quan con trượt vuông PMI MSB25SSSFCN
Con trượt vuông PMI MSB25SSSFCN là block dẫn hướng tuyến tính dòng MSB, cỡ danh nghĩa 25, kiểu thân vuông tiêu chuẩn S. Block sử dụng bi tuần hoàn để dẫn hướng bàn trượt, đồ gá hoặc cụm định vị chuyển động dọc theo thanh ray. Bàn trượt được cố định vào thân block qua bốn lỗ ren lắp từ phía trên.
Theo bảng thông số của kiểu cơ sở MSB25S, con trượt rộng 48 mm, dài 82 mm và cao 33 mm khi lắp cùng ray. Tâm lỗ lắp có kích thước 35 × 35 mm, tải động định mức 22,3 kN và tải tĩnh định mức 36,9 kN. Cấu hình MSB25SSSFCN gồm phớt chắn bụi SS, tải đặt trước nhẹ FC và cấp chính xác tiêu chuẩn N.
2. Ý nghĩa mã sản phẩm MSB25SSSFCN
Mã sản phẩm được tách thành MSB – 25 – S – SS – FC – N.
| Ký hiệu | Ý nghĩa |
|---|---|
| MSB | Dòng dẫn hướng tuyến tính có chiều cao lắp đặt thấp của PMI |
| 25 | Cỡ danh nghĩa của bộ dẫn hướng |
| S | Thân vuông chiều dài tiêu chuẩn, lắp từ phía trên |
| SS | Phớt hai đầu kết hợp phớt đáy |
| FC | Tải đặt trước nhẹ |
| N | Cấp chính xác tiêu chuẩn |
Trong chuỗi SSS, chữ S đầu tiên chỉ kiểu thân. Hai chữ SS tiếp theo xác định cấu hình phớt.

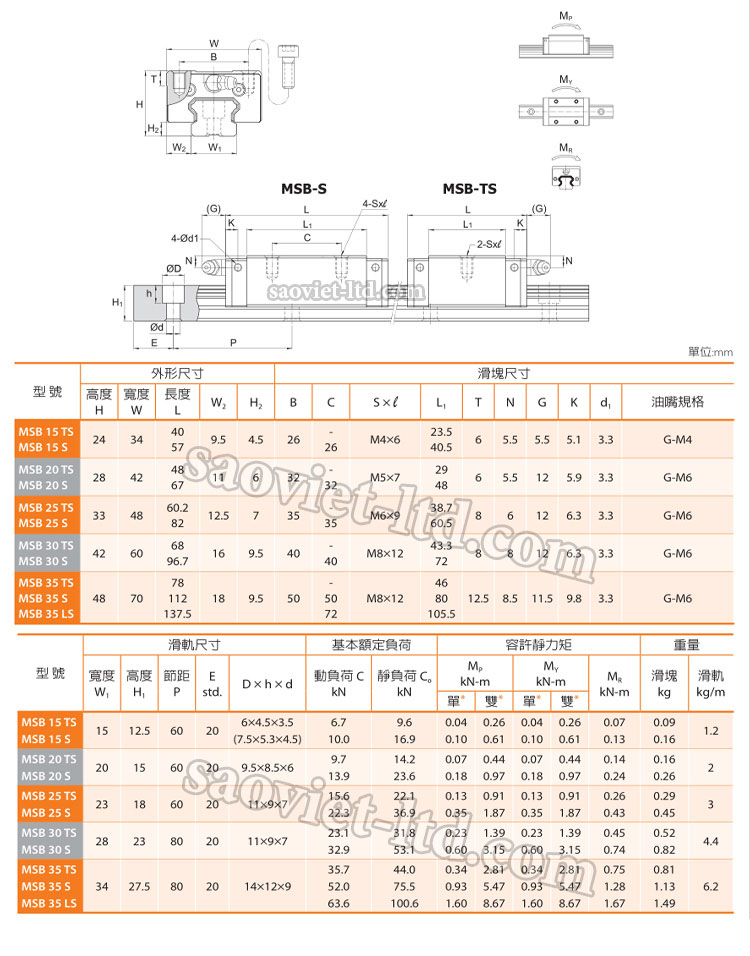

3. Thông số kỹ thuật con trượt PMI MSB25S
| Thông số | Ký hiệu | Giá trị tham khảo |
|---|---|---|
| Chiều cao cụm ray và con trượt | H | 33 mm |
| Chiều rộng con trượt | W | 48 mm |
| Chiều dài tổng thể | L | 82 mm |
| Chiều dài theo bản vẽ | L₁ | 60,5 mm |
| Kích thước ngang theo bản vẽ | W₂ | 12,5 mm |
| Kích thước đứng theo bản vẽ | H₂ | 7 mm |
| Khoảng cách tâm lỗ ngang | B | 35 mm |
| Khoảng cách tâm lỗ dọc | C | 35 mm |
| Số lỗ ren lắp đặt | — | 4 |
| Quy cách lỗ ren | S × ℓ | M6 × 9 |
| Quy cách đầu bơm mỡ | — | G-M6 |
| Tải động định mức | C | 22,3 kN |
| Tải tĩnh định mức | C₀ | 36,9 kN |
| Mômen tĩnh cho phép Mₚ, một con trượt | Mₚ | 0,35 kN·m |
| Mômen tĩnh cho phép Mᵧ, một con trượt | Mᵧ | 0,35 kN·m |
| Mômen tĩnh cho phép Mᵣ | Mᵣ | 0,43 kN·m |
| Khối lượng con trượt | — | 0,45 kg |
Bảng sử dụng thông số của kiểu cơ sở MSB25S. Khi gia công tấm gá, hãy đối chiếu bản vẽ của đúng cấu hình giao hàng. Ký hiệu C chỉ khoảng cách tâm lỗ dọc trong phần kích thước và chỉ tải động định mức trong phần tải trọng.
4. Thông số thanh ray MSB25 tương ứng
| Thông số | Ký hiệu | Giá trị tham khảo |
|---|---|---|
| Chiều rộng ray | W₁ | 23 mm |
| Chiều cao ray | H₁ | 18 mm |
| Bước lỗ bắt ray | P | 60 mm |
| Khoảng cách đầu ray tiêu chuẩn | E | 20 mm |
| Kích thước lỗ bắt ray | D × h × d | 11 × 9 × 7 mm |
| Khối lượng ray | — | 3,0 kg/m |
Ray cỡ danh nghĩa 25 có chiều rộng thực tế 23 mm. Nếu cần lắp lên đế máy đã khoan lỗ, hãy đối chiếu bước lỗ 60 mm và khoảng cách từ tâm lỗ gần nhất đến từng đầu ray.
5. Cấu tạo, vật liệu và nguyên lý làm việc
Thân con trượt liên kết với bàn máy qua bốn lỗ ren M6. Khi cơ cấu truyền động kéo hoặc đẩy bàn trượt, bi lăn giữa các rãnh chịu tải trên thân block và thanh ray. Sau khi đi hết vùng chịu tải, bi quay qua đường hồi và trở lại vùng lăn để tiếp tục chu trình.
Phớt hai đầu và phớt đáy SS giúp hạn chế bụi và tạp chất đi vào vùng bi lăn. Đầu bơm mỡ G-M6 là điểm cấp chất bôi trơn khi bảo dưỡng. Nếu hồ sơ mua hàng yêu cầu mác vật liệu, độ cứng hoặc lớp xử lý bề mặt, các thông tin này cần được xác nhận theo tài liệu của đúng mã giao hàng.
6. Ưu điểm của con trượt vuông PMI MSB25SSSFCN
-
Thân vuông rộng 48 mm, cao 33 mm khi lắp cùng ray. Hai kích thước này giúp xác định bề rộng tấm gá và cao độ bàn trượt khi bố trí cụm truyền động.
-
Bốn lỗ ren M6 với tâm lỗ 35 × 35 mm. Có thể đối chiếu trực tiếp với bản vẽ mặt lắp khi chế tạo tấm gá hoặc mua block thay thế.
-
Tải đặt trước nhẹ FC. Cấu hình này tạo mức tải đặt trước nhẹ giữa bi và rãnh lăn. Khi thay thế, cần đối chiếu mức tải đặt trước theo thiết kế của máy.
-
Phớt SS và đầu bơm mỡ G-M6. Phớt hạn chế tạp chất tiếp cận vùng lăn. Đầu bơm mỡ cho phép bổ sung chất bôi trơn trong quá trình bảo dưỡng.
7. Tải trọng và mômen khi chọn con trượt
Tải động định mức 22,3 kN là thông số dùng để tính tuổi thọ danh nghĩa. Khi lựa chọn, cần xác định tải trên từng block trong các giai đoạn tăng tốc, chạy đều và giảm tốc, có tính đến khối lượng bàn trượt, đồ gá, phôi và lực phát sinh trong quá trình làm việc.
Tải tĩnh định mức 36,9 kN được dùng cùng tải tĩnh tương đương để đánh giá hệ số an toàn tĩnh. Nếu đồ gá nhô ra ngoài vùng đỡ, tải lệch tâm tạo mômen và làm tải phân bố khác nhau giữa các con trượt. Khi đó, cần kiểm tra các mômen Mₚ, Mᵧ, Mᵣ và khoảng cách bố trí giữa các block hoặc giữa hai ray.
8. Phân biệt PMI MSB25S, MSB25TS và MSB25E
| Tiêu chí | MSB25S | MSB25TS | MSB25E |
|---|---|---|---|
| Kiểu thân | Vuông tiêu chuẩn | Vuông ngắn | Mặt bích tiêu chuẩn |
| Chiều rộng block | 48 mm | 48 mm | 73 mm |
| Chiều dài tổng thể | 82 mm | 60,2 mm | 82 mm |
| Chiều cao cụm | 33 mm | 33 mm | 33 mm |
| Khoảng cách tâm lỗ ngang | 35 mm | 35 mm | 60 mm |
| Tải động định mức | 22,3 kN | 15,6 kN | 22,3 kN |
| Tải tĩnh định mức | 36,9 kN | 22,1 kN | 36,9 kN |
MSB25S dài hơn MSB25TS và có tải trọng định mức cao hơn. So với MSB25E, kiểu S có thân hẹp hơn và khoảng cách tâm lỗ ngang nhỏ hơn. Khi đổi kiểu thân, cần đối chiếu bố trí lỗ trên tấm gá và khoảng hở trên toàn hành trình.
9. Ứng dụng của PMI MSB25SSSFCN
-
Bàn trượt máy CNC. Dẫn hướng bàn máy hoặc cụm mang đồ gá theo trục thẳng.
-
Cơ cấu cấp phôi. Dẫn hướng bàn đẩy hoặc cụm đưa chi tiết đến vị trí thao tác.
-
Thiết bị lắp ráp tự động. Dẫn hướng cụm kẹp, đồ gá hoặc đầu thao tác chuyển động qua lại.
-
Máy kiểm tra và máy đóng gói. Dẫn hướng bàn đặt mẫu, cụm mang cảm biến hoặc cơ cấu cấp liệu theo chu kỳ.
Khả năng phù hợp với từng ứng dụng phụ thuộc vào tải thực tế, mômen, tốc độ, hành trình, độ chính xác yêu cầu và môi trường vận hành.
10. Lựa chọn, lắp đặt và bảo dưỡng
-
Đối chiếu mã block và ray. Kiểm tra mã MSB25SSSFCN, mã ray và cấp chính xác theo hồ sơ máy. Nếu dùng lại ray cũ, kiểm tra tình trạng rãnh lăn trước khi lắp block mới.
-
Kiểm tra tấm gá. Xác nhận tâm lỗ 35 × 35 mm, quy cách ren M6 × 9 và chiều dài bulông phù hợp với chiều dày tấm gá.
-
Căn chỉnh bộ dẫn hướng. Làm sạch bề mặt lắp, loại bỏ ba via và kiểm tra độ phẳng. Với cụm dùng hai ray, căn chỉnh độ song song theo yêu cầu của máy.
-
Kiểm tra hành trình và điểm cấp mỡ. Cho cụm di chuyển hết hành trình để kiểm tra điểm kẹt hoặc va chạm. Chừa khoảng thao tác tại đầu bơm mỡ và bổ sung chất bôi trơn theo hướng dẫn của thiết bị.
11. Câu hỏi thường gặp
11.1. PMI MSB25SSSFCN là con trượt thân vuông hay mặt bích?
Đây là con trượt thân vuông tiêu chuẩn S, có bốn lỗ ren để lắp từ phía trên. Phiên bản mặt bích cùng cỡ mang ký hiệu MSB25E.
11.2. MSB25SSSFCN có dùng chung ray với MSA25 được không?
Cần xác nhận tính tương thích theo mã ray và bản vẽ kỹ thuật. Ray MSB25 cao 18 mm, trong khi ray MSA25 cao 22 mm theo thông số tham khảo. Hai dòng cùng cỡ danh nghĩa 25 nhưng có kích thước ray khác nhau.
