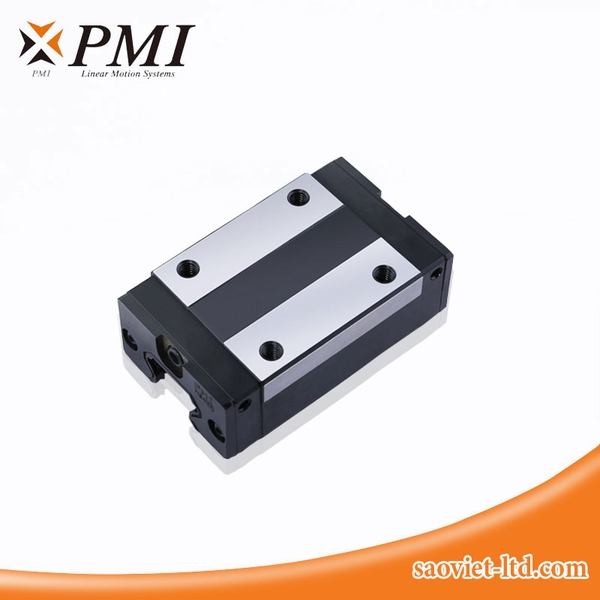

Con Trượt Vuông PMI MSB15SSSFCN

Tình trạng: Còn hàng   |   Mã SKU: 26DG-00642-01 📋
709.000₫

Mã sản phẩm: MSB15SSSFCN

Chiều Cao H24 x Chiều Rộng W34 x Chiều Dài L57

Thương Hiệu: PMI

Sản xuất: Taiwan

Bảo Hành: 6 Tháng

  • Giao hàng toàn quốc
    Giao hàng toàn quốc
  • Tích điểm tất cả sản phẩm
    Tích điểm tất cả sản phẩm

VẬN CHUYỂN

Nhận Giao Hàng Toàn Quốc
Điều kiện
Giao hàng toàn quốc qua chuyển phát nhanh vietel hoặc qua các nhà xe đi các tỉnh

HÀNG HÓA

Cam Kết Giao Hàng Đúng Mô Tả
Điều kiện
Cam kết hàng đúng mô tả trên website 100%, miễn phí đổi trả nếu giao hàng không đúng quy cách

MÃ TÍCH ĐIỂM

Nhận 1000 Điểm Cho 1 Đơn Hàng
Điều kiện
Có tích điểm bán hàng cho khác hàng với 1000 điểm tương đương trị giá 5000 vnd/1 lần mua hàng - Sẽ thanh toán tích điểm cho khách hàng khi đủ 10 000 điểm

TƯ VẤN SẢN PHẨM

Miễn Phí Dịch Vụ Tư Vấn Sản Phẩm
Điều kiện
Với đội ngũ kỹ sư giàu kinh nghiệm sẽ giúp tư vấn sản phẩm một cách đúng nhất cho khách hàng.

Mô tả sản phẩm

Con Trượt Vuông PMI MSB15SSSFCN – Thông Số Kỹ Thuật Và Ứng Dụng

1. Tổng quan con trượt PMI MSB15SSSFCN

Con trượt vuông PMI MSB15SSSFCN là block dẫn hướng tuyến tính dòng MSB, cỡ danh nghĩa 15, kiểu thân vuông tiêu chuẩn S. Con trượt sử dụng bi tuần hoàn và có bốn lỗ ren lắp từ phía trên để liên kết với bàn trượt, đồ gá hoặc cụm định vị.

Theo thông số của kiểu cơ sở MSB15S, block rộng 34 mm, dài 57,2 mm và có chiều cao cụm 24 mm khi lắp cùng ray. Tâm lỗ lắp bố trí 26 × 26 mm. Tải động định mức là 10,0 kN và tải tĩnh định mức là 16,9 kN.

2. Ý nghĩa mã MSB15SSSFCN

Mã sản phẩm được tách thành MSB – 15 – S – SS – FC – N.

Ký hiệu Ý nghĩa
MSB Dòng dẫn hướng tuyến tính có chiều cao lắp đặt thấp của PMI
15 Cỡ danh nghĩa của bộ dẫn hướng
S Thân vuông chiều dài tiêu chuẩn, bắt bulông từ phía trên
SS Phớt chắn bụi hai đầu kết hợp phớt đáy
FC Tải đặt trước nhẹ
N Cấp chính xác tiêu chuẩn

Trong chuỗi SSS, chữ S đầu tiên chỉ kiểu thân và hai chữ SS tiếp theo xác định cấu hình phớt.

3. Thông số kỹ thuật con trượt PMI MSB15S

Thông số Ký hiệu Giá trị tham khảo
Chiều cao cụm ray và con trượt H 24 mm
Chiều rộng con trượt W 34 mm
Chiều dài tổng thể L 57,2 mm
Chiều dài theo bản vẽ L₁ 40,5 mm
Kích thước ngang theo bản vẽ W₂ 9,5 mm
Kích thước đứng theo bản vẽ H₂ 4,5 mm
Khoảng cách tâm lỗ ngang B 26 mm
Khoảng cách tâm lỗ dọc C 26 mm
Số lỗ ren lắp đặt — 4
Quy cách lỗ ren S × ℓ M4 × 6
Quy cách đầu bơm mỡ — G-M4
Tải động định mức C 10,0 kN
Tải tĩnh định mức C₀ 16,9 kN
Mômen tĩnh Mₚ, một con trượt Mₚ 0,10 kN·m
Mômen tĩnh Mᵧ, một con trượt Mᵧ 0,10 kN·m
Mômen tĩnh Mᵣ Mᵣ 0,13 kN·m

Các giá trị trên là thông số của kiểu cơ sở MSB15S. Khi gia công tấm gá, hãy đối chiếu bản vẽ của đúng cấu hình giao hàng. Ký hiệu C chỉ khoảng cách tâm lỗ dọc trong phần kích thước và chỉ tải động định mức trong phần tải trọng.

4. Thông số thanh ray MSB15 tương ứng

Thông số Ký hiệu Giá trị tham khảo
Chiều rộng ray W₁ 15 mm
Chiều cao ray H₁ 12,5 mm
Bước lỗ bắt ray P 60 mm
Khoảng cách đầu ray tiêu chuẩn E 20 mm
Khối lượng ray — 1,2 kg/m
Kiểu ray Bulông lắp ray Kích thước lỗ D × h × d
MSB15R M3 6 × 4,5 × 3,5 mm
MSB15U M4 7,5 × 5,3 × 4,5 mm

Khi đặt ray để lắp lên đế máy đã khoan lỗ, hãy kiểm tra kiểu lỗ M3 hoặc M4, tổng chiều dài ray và khoảng cách từ tâm lỗ gần nhất đến từng đầu ray.

5. Cấu tạo, vật liệu và nguyên lý làm việc

Thân con trượt liên kết với bàn máy qua bốn lỗ ren M4. Khi cơ cấu truyền động đẩy hoặc kéo bàn trượt, các viên bi lăn trong rãnh chịu tải giữa thân block và ray. Đến cuối vùng lăn, bi đi qua đường hồi rồi quay lại vùng chịu tải để duy trì chuyển động.

Phớt hai đầu và phớt đáy SS giúp hạn chế bụi và tạp chất đi vào vùng bi lăn. Đầu bơm mỡ G-M4 là điểm cấp chất bôi trơn cho cụm dẫn hướng. Nếu hồ sơ mua hàng yêu cầu mác vật liệu, độ cứng hoặc xử lý bề mặt, hãy đối chiếu các thông tin này theo tài liệu của đúng mã giao hàng.

6. Ưu điểm của con trượt vuông PMI MSB15SSSFCN

  • Kích thước lắp đặt gọn. Thân rộng 34 mm và chiều cao cụm 24 mm giúp bố trí bàn trượt ở những vị trí có giới hạn về bề rộng hoặc cao độ.

  • Mặt lắp bốn lỗ ren. Tâm lỗ 26 × 26 mm và quy cách M4 × 6 giúp đối chiếu vị trí bắt bulông trên bàn máy hoặc tấm gá.

  • Tải đặt trước nhẹ FC. Cấu hình này tạo mức tải đặt trước nhẹ giữa bi và rãnh lăn. Khi thay block, cần đối chiếu mức tải đặt trước theo hồ sơ máy.

  • Phớt SS và điểm cấp mỡ. Phớt bảo vệ vùng lăn từ hai đầu và phía đáy. Đầu bơm mỡ cho phép bổ sung chất bôi trơn trong quá trình bảo dưỡng.

7. Cách đọc tải trọng khi chọn con trượt

Tải động định mức 10,0 kN là dữ liệu dùng để tính tuổi thọ danh nghĩa. Khi chọn block, cần xác định tải trên từng con trượt, có tính đến khối lượng bàn trượt, đồ gá, phôi và lực phát sinh khi tăng tốc hoặc giảm tốc.

Tải tĩnh định mức 16,9 kN được dùng cùng tải tĩnh tương đương để đánh giá hệ số an toàn tĩnh. Nếu đồ gá nhô ra khỏi vùng đỡ, cần kiểm tra thêm mômen tác dụng và khoảng cách bố trí giữa các block.

8. Phân biệt PMI MSB15S, MSB15TS và MSB15E

Tiêu chí MSB15S MSB15TS MSB15E
Kiểu thân Vuông tiêu chuẩn Vuông ngắn Mặt bích tiêu chuẩn
Chiều rộng block 34 mm 34 mm 52 mm
Chiều dài tổng thể 57,2 mm 40,2 mm 57,2 mm
Chiều cao cụm 24 mm 24 mm 24 mm
Khoảng cách tâm lỗ ngang 26 mm 26 mm 41 mm
Tải động định mức 10,0 kN 6,7 kN 10,0 kN
Tải tĩnh định mức 16,9 kN 9,6 kN 16,9 kN

MSB15S có tải trọng định mức cao hơn bản thân ngắn MSB15TS. Bản mặt bích MSB15E có cùng chiều dài và tải trọng định mức với bản S, nhưng rộng hơn và có vị trí lỗ lắp khác. Khi đổi kiểu thân, hãy đối chiếu bản vẽ tấm gá và khoảng hở trên toàn hành trình.

9. Ứng dụng của PMI MSB15SSSFCN

  • Bàn trượt máy CNC cỡ nhỏ. Dẫn hướng bàn máy hoặc cụm mang đồ gá theo một trục thẳng.

  • Cụm định vị và cấp phôi. Dẫn hướng bàn đẩy hoặc cụm chuyển chi tiết đến vị trí thao tác.

  • Thiết bị lắp ráp tự động. Dẫn hướng cụm kẹp, đầu thao tác hoặc bàn gá chuyển động qua lại.

  • Máy kiểm tra và máy đóng gói. Dẫn hướng bàn đặt mẫu, cụm mang cảm biến hoặc cơ cấu cấp liệu theo chu kỳ.

Khả năng phù hợp phụ thuộc vào tải thực tế, mômen, tốc độ, hành trình và điều kiện vận hành của máy.

10. Lựa chọn, lắp đặt và bảo dưỡng

  1. Đối chiếu mã block và ray. Xác nhận mã MSB15SSSFCN, kiểu ray và cấp chính xác theo hồ sơ máy. Nếu dùng lại ray cũ, kiểm tra tình trạng rãnh lăn.

  2. Kiểm tra mặt lắp. Xác nhận tâm lỗ 26 × 26 mm và quy cách ren M4 × 6. Chọn chiều dài bulông theo chiều dày tấm gá và chiều sâu ren sử dụng được.

  3. Căn chỉnh bộ dẫn hướng. Làm sạch bề mặt lắp, loại bỏ ba via và kiểm tra độ phẳng. Với cụm dùng hai ray, căn chỉnh độ song song theo bản vẽ máy.

  4. Kiểm tra hành trình và điểm cấp mỡ. Cho cụm dịch chuyển hết hành trình để kiểm tra điểm kẹt hoặc va chạm. Chừa chỗ tiếp cận đầu bơm mỡ và bổ sung chất bôi trơn theo hướng dẫn của thiết bị.

11. Câu hỏi thường gặp

11.1. Con trượt PMI MSB15SSSFCN có bao nhiêu lỗ lắp?

Kiểu cơ sở MSB15S có bốn lỗ ren M4 × 6, với khoảng cách tâm lỗ ngang và dọc đều 26 mm. Bulông bắt từ phía trên tấm gá.

11.2. Bulông M4 trên block có phải là quy cách bulông lắp ray không?

Ren M4 × 6 là quy cách lỗ lắp trên thân block. Bulông bắt ray phụ thuộc vào kiểu ray. MSB15R dùng M3 và MSB15U dùng M4.
