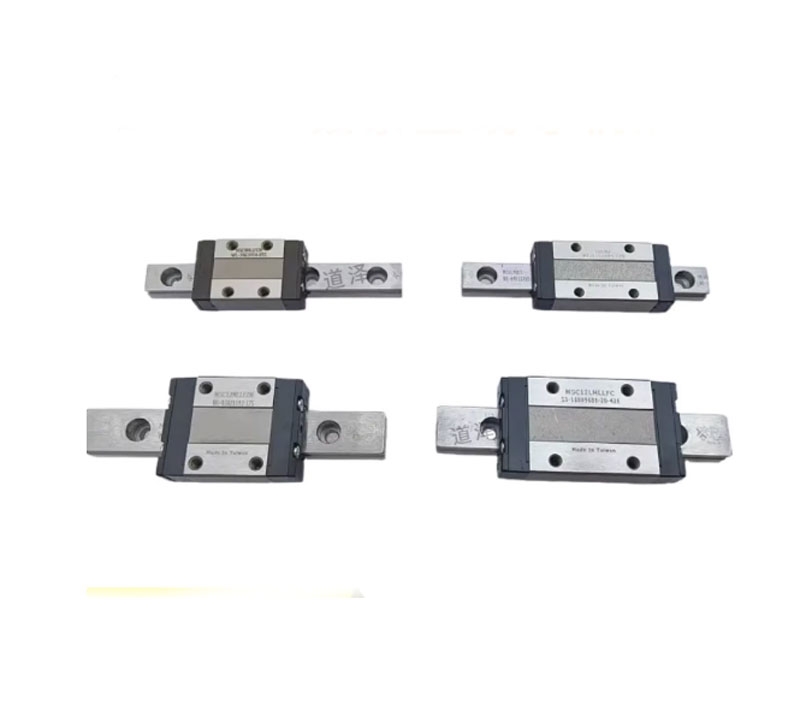

Thanh trượt PMI MSC7 / MSC9 / MSC12 là dòng ray trượt tuyến tính mini sử dụng bi tuần hoàn, thiết kế nhỏ gọn, độ chính xác cao, phù hợp cho các hệ thống cơ khí chính xác, máy CNC mini, máy in 3D và thiết bị tự động hóa.
1. Cấu tạo và thiết kế
- Gồm 2 phần chính:
- Ray dẫn hướng (rail)
- Con trượt (block) tích hợp bi tuần hoàn
- Rãnh bi dạng 4 điểm tiếp xúc (Gothic arch)
- Góc tiếp xúc ~45° → chịu tải đều 4 hướng
- Thiết kế mini, độ chính xác gia công cao
- Có các phiên bản:
- MSC (tiêu chuẩn)
- MSCL (block dài – tải cao hơn)

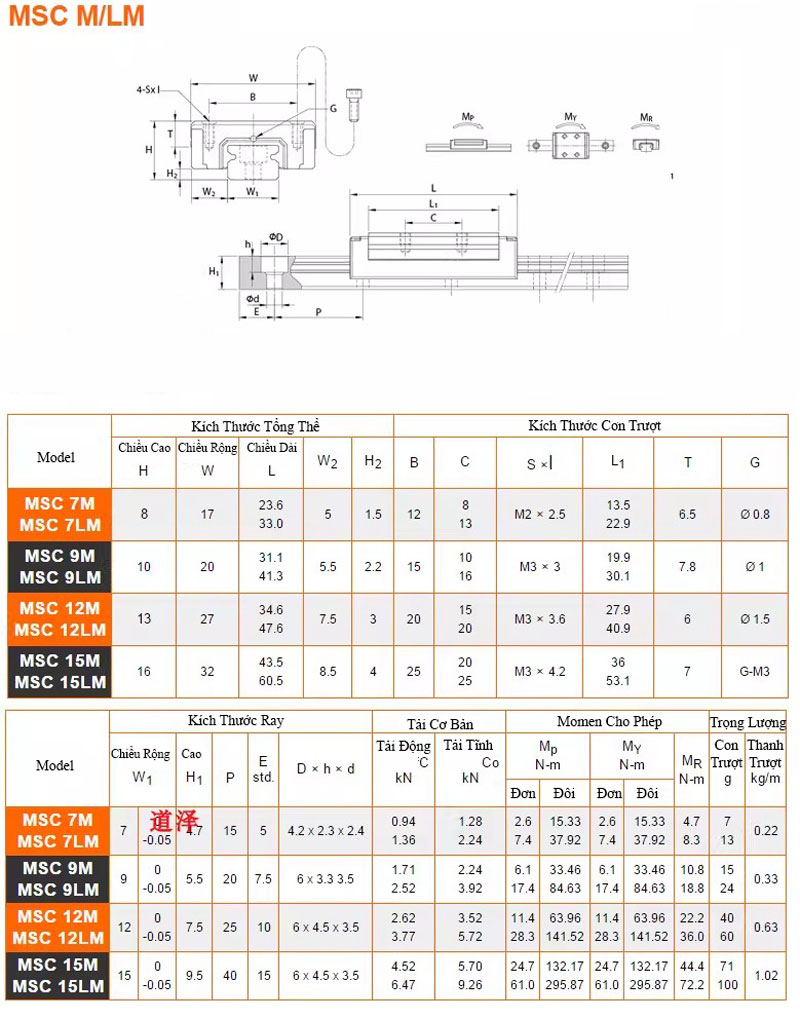

2. Thông số cơ bản (tham khảo)
| Model | Bề rộng ray | Đặc điểm |
|---|---|---|
| MSC7 | ~7 mm | Nhỏ gọn, tải nhẹ |
| MSC9 | ~9 mm | Trung bình |
| MSC12 | ~12 mm | Tải lớn, cứng vững cao |
3. Đặc điểm nổi bật
- Ma sát thấp, chuyển động mượt
- Độ chính xác cao, lặp lại vị trí tốt
- Chịu tải đa hướng (trên – dưới – trái – phải)
- Độ cứng cao, giảm rung khi vận hành
- Vận hành êm, độ ồn thấp
- Có cơ cấu giữ bi → không rơi bi khi tháo
- Có lỗ cấp mỡ → dễ bảo trì
4. Ứng dụng
- Máy CNC mini, bàn trượt chính xác
- Máy in 3D, máy khắc laser
- Thiết bị điện tử, bán dẫn
- Robot mini, cơ cấu XY
- Máy tự động hóa, đóng gói
5. Điều kiện lắp đặt & sử dụng
- Lắp song song 2 ray để tăng độ ổn định
- Căn chỉnh đồng phẳng chính xác khi lắp
- Bôi trơn định kỳ bằng mỡ chuyên dụng
- Lựa chọn preload phù hợp:
- FZ (nhẹ), F0 (tiêu chuẩn), F1 (nặng)
6. Ưu điểm
- Kích thước nhỏ gọn, tiết kiệm không gian
- Độ chính xác cao cho hệ thống mini
- Hoạt động ổn định, tuổi thọ dài
- Dễ lắp đặt và thay thế
