ĐẶC ĐIỂM CON TRƯỢT PMI MSA15, MSA20, MSA25, MSA30, MSA35, MSA40, MSA45, MSA55, MSA65 LSSSFCN
Thanh trượt PMI, con trượt PMI được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng theo bốn hướng (lên/ xuống/ phải/ trái) và khả năng tự điều chỉnh để giảm rung động do lỗi gá đặt. Ngoài ra thanh trượt PMI, con trượt PMI-MSA còn có ưu điểm:
Có tuổi thọ cao, Có tốc độ cao
Có độ chính xác cao, Chuyển động thẳng mượt, ma sát thấp, tiếng ồn thấp
Dễ dàng lắp đặt và tháo dỡ mà vẫn có thể sử dụng lần sau
Có thể dễ dàng bơm dầu vào con trượt để đảm bảo hệ thống con trượt thanh trượt hoạt động mượt mà, dài lâu. Việc bơm dầu vào hệ thống cơ khí của máy rất quan trọng. Mỗi con trượt PMI có một vú bơm dầu kèm theo và có thể bơm dầu vào hệ thống cơ khí thông qua vú bơm dầu lắp trên con trượt.
BẢNG THÔNG SỐ KỸ THUẬT

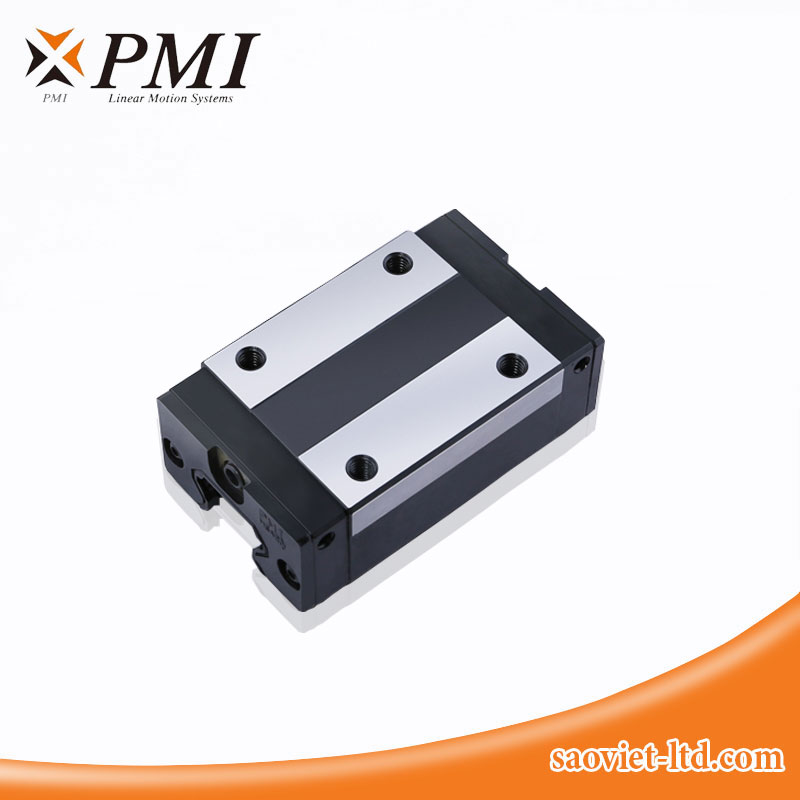

Con Trượt PMI MSA45LSSSFCN – Thông Số Kỹ Thuật Và Ứng Dụng
1. Tổng quan con trượt PMI MSA45LSSSFCN
Con trượt PMI MSA45LSSSFCN là block dẫn hướng tuyến tính thuộc dòng MSA của PMI, cỡ danh nghĩa 45, thiết kế thân vuông dài LS. Sản phẩm kết hợp với thanh ray tương thích để dẫn hướng chuyển động thẳng cho bàn máy, cụm trượt và thiết bị tự động hóa.
Theo quy tắc mã sản phẩm PMI, cấu hình này sử dụng tùy chọn bảo vệ bụi SS, tải đặt trước nhẹ FC và cấp chính xác tiêu chuẩn N. Kiểu LS thuộc nhóm con trượt tải siêu nặng của dòng MSA.
2. Ý nghĩa mã sản phẩm MSA45LSSSFCN
Mã được phân tách thành MSA – 45 – LS – SS – FC – N.
| Ký hiệu | Ý nghĩa |
|---|---|
| MSA | Dòng dẫn hướng tuyến tính tải nặng của PMI |
| 45 | Cỡ danh nghĩa của bộ dẫn hướng |
| LS | Con trượt thân vuông dài, thuộc nhóm tải siêu nặng |
| SS | Tùy chọn bảo vệ bụi của con trượt |
| FC | Tải đặt trước nhẹ |
| N | Cấp chính xác tiêu chuẩn |
Việc đối chiếu đầy đủ mã giúp lựa chọn đúng kiểu block, cấu hình bảo vệ, tải đặt trước và cấp chính xác khi mua mới hoặc thay thế.
3. Thông số kỹ thuật con trượt PMI MSA45LS
Các giá trị dưới đây được lấy từ hàng MSA45LS trong bảng thông số gốc được cung cấp. Đây là thông số tham khảo cho kiểu cơ sở MSA45LS; cần xác nhận bản vẽ của đúng mã MSA45LSSSFCN trước khi đặt hàng.
| Thông số | Ký hiệu | Giá trị |
|---|---|---|
| Chiều cao cụm ray và con trượt | H | 70 mm |
| Chiều rộng con trượt | W | 86 mm |
| Chiều dài tổng thể con trượt | L | 169,5 mm |
| Kích thước theo bản vẽ | W₂ | 20,5 mm |
| Kích thước theo bản vẽ | H₂ | 10 mm |
| Khoảng cách tâm lỗ theo chiều ngang | B | 60 mm |
| Khoảng cách tâm lỗ theo chiều dọc | C | 80 mm |
| Quy cách ren lắp đặt | S × ℓ | M10 × 17 |
| Chiều dài theo bản vẽ | L₁ | 134,3 mm |
| Kích thước theo bản vẽ | T | 16 mm |
| Kích thước theo bản vẽ | N | 20 mm |
| Kích thước theo bản vẽ | G | 13,5 mm |
| Kích thước theo bản vẽ | K | 10,6 mm |
| Kích thước theo bản vẽ | d₁ | 3,3 mm |
| Quy cách đầu bơm mỡ | — | G-PT 1/8 |
| Tải động định mức | C | 102,4 kN |
| Tải tĩnh định mức | C₀ | 157,3 kN |
| Mômen tĩnh cho phép Mₚ, cấu hình đơn | Mₚ | 3,13 kN·m |
| Mômen tĩnh cho phép Mᵧ, cấu hình đơn | Mᵧ | 3,13 kN·m |
| Mômen tĩnh cho phép Mᵣ | Mᵣ | 3,43 kN·m |
| Khối lượng con trượt | — | 3,7 kg |
Lưu ý: Chiều cao H là chiều cao của cụm ray và con trượt theo bản vẽ. Tải trọng định mức không phải giới hạn tải vận hành trực tiếp của toàn bộ máy; cần tính thêm mômen, tải va đập, số lượng block và tuổi thọ yêu cầu.
4. Thông số thanh ray tương ứng
Theo bảng kỹ thuật được cung cấp, thanh ray của bộ dẫn hướng cỡ 45 có các kích thước tham khảo sau:
| Thông số | Ký hiệu | Giá trị |
|---|---|---|
| Chiều rộng ray | W₁ | 45 mm |
| Chiều cao ray | H₁ | 38 mm |
| Bước lỗ lắp ray | P | 105 mm |
| Khoảng cách đầu ray tiêu chuẩn | E | 22,5 mm |
| Kích thước lỗ lắp ray | D × h × d | 20 × 17 × 14 mm |
| Khối lượng ray | — | 11,5 kg/m |
Chiều dài ray và khoảng cách từ lỗ lắp đến hai đầu ray cần được xác nhận theo bản vẽ đặt hàng.
5. Đặc điểm nổi bật của con trượt PMI MSA45LSSSFCN
5.1. Thiết kế thân vuông dài LS
Kiểu LS phù hợp để xem xét cho những cơ cấu cần khả năng chịu tải và mômen lớn. Khi lựa chọn, cần kiểm tra chiều dài block, vị trí lỗ lắp và không gian chuyển động để bảo đảm phù hợp với kết cấu máy.
5.2. Đặc tính chịu tải và độ cứng cao
PMI giới thiệu dòng MSA với các đặc tính chịu tải nặng, độ cứng cao, chuyển động êm và khả năng tự lựa. Những đặc tính này hỗ trợ hệ thống dẫn hướng vận hành ổn định khi được lắp đặt, căn chỉnh và bôi trơn đúng yêu cầu.
5.3. Tải đặt trước nhẹ FC
Ký hiệu FC thể hiện cấu hình tải đặt trước nhẹ. Khi thay thế con trượt, cần đối chiếu cấu hình ban đầu của máy vì tải đặt trước ảnh hưởng đến lực cản chuyển động và đặc tính làm việc của bộ dẫn hướng.
5.4. Tùy chọn bảo vệ bụi SS
SS là mã tùy chọn bảo vệ bụi trong cấu trúc mã sản phẩm. Với môi trường có phoi, bụi mài hoặc dung dịch làm mát, cần xác nhận cấu tạo bảo vệ đi kèm và bố trí che chắn phù hợp.
5.5. Cấp chính xác tiêu chuẩn N
Mã N thể hiện cấp chính xác tiêu chuẩn. Việc lựa chọn cấp N, H hoặc P cần dựa trên yêu cầu của máy và khả năng tương thích với hệ thống ray đang sử dụng.
6. Ứng dụng tham khảo
Con trượt PMI MSA45LSSSFCN có thể được xem xét cho các cơ cấu:
-
Bàn máy CNC và cụm trục chuyển động tuyến tính.
-
Bàn trượt công nghiệp mang tải lớn.
-
Hệ thống cấp phôi và dịch chuyển đồ gá.
-
Cơ cấu vận chuyển trong dây chuyền tự động.
-
Thiết bị cần thay thế đúng cấu hình con trượt PMI MSA45LS.
Mức độ phù hợp cần được xác định bằng tính toán tải trọng, mômen, tốc độ, hành trình và điều kiện môi trường.
7. Lưu ý khi lựa chọn và thay thế
Trước khi đặt mua, cần kiểm tra đầy đủ mã MSA45LSSSFCN, chiều cao lắp đặt, khoảng cách tâm lỗ và loại ray tương thích. Không nên kết luận có thể thay trực tiếp bằng một block khác chỉ vì cùng cỡ danh nghĩa 45.
Chiều dài tổng thể có thể thay đổi theo phụ kiện bảo vệ bụi. Vì vậy, bản vẽ của đúng cấu hình giao hàng là căn cứ để xác nhận kích thước cuối cùng.
Với hệ thống nhiều ray hoặc nhiều block, cần kiểm tra độ song song, độ phẳng bề mặt lắp và khoảng cách bố trí theo thiết kế.
8. Bôi trơn và bảo dưỡng
Bề mặt ray cần được giữ sạch, đồng thời duy trì lượng chất bôi trơn phù hợp. PMI có các phương án bôi trơn bằng dầu hoặc mỡ; việc lựa chọn cần dựa trên tốc độ vận hành và môi trường làm việc.
Trong quá trình sử dụng, nên kiểm tra định kỳ phớt bảo vệ, bề mặt ray, tiếng động và lực cản chuyển động. Chu kỳ bảo dưỡng cần được thiết lập theo điều kiện vận hành thực tế của máy.
9. Câu hỏi thường gặp
9.1. Con trượt PMI MSA45LSSSFCN là loại gì?
Đây là con trượt tuyến tính PMI dòng MSA, cỡ danh nghĩa 45, thân vuông dài LS, tùy chọn bảo vệ bụi SS, tải đặt trước nhẹ FC và cấp chính xác N.
9.2. Con trượt PMI MSA45LS có kích thước bao nhiêu?
Theo bảng tham khảo, con trượt rộng 86 mm, dài 169,5 mm và có chiều cao cụm khi lắp cùng ray là 70 mm. Cần đối chiếu bản vẽ đúng mã trước khi chốt kích thước.
9.3. Tải trọng định mức của MSA45LS là bao nhiêu?
Bảng thông số được cung cấp ghi tải động định mức 102,4 kN và tải tĩnh định mức 157,3 kN. Tải làm việc phù hợp cần được tính riêng theo kết cấu và chế độ vận hành của máy.
9.4. MSA45LS khác MSA45S như thế nào?
Theo bảng được cung cấp, MSA45LS dài 169,5 mm, trong khi MSA45S dài 137,7 mm. Phiên bản LS có tải động và tải tĩnh định mức cao hơn, nhưng cần thêm không gian lắp đặt theo chiều dài.
