Con Trượt PMI MSB35TE

Con Trượt PMI MSB35TE – Mặt Bích Thân Ngắn, Thông Số Và Ứng Dụng

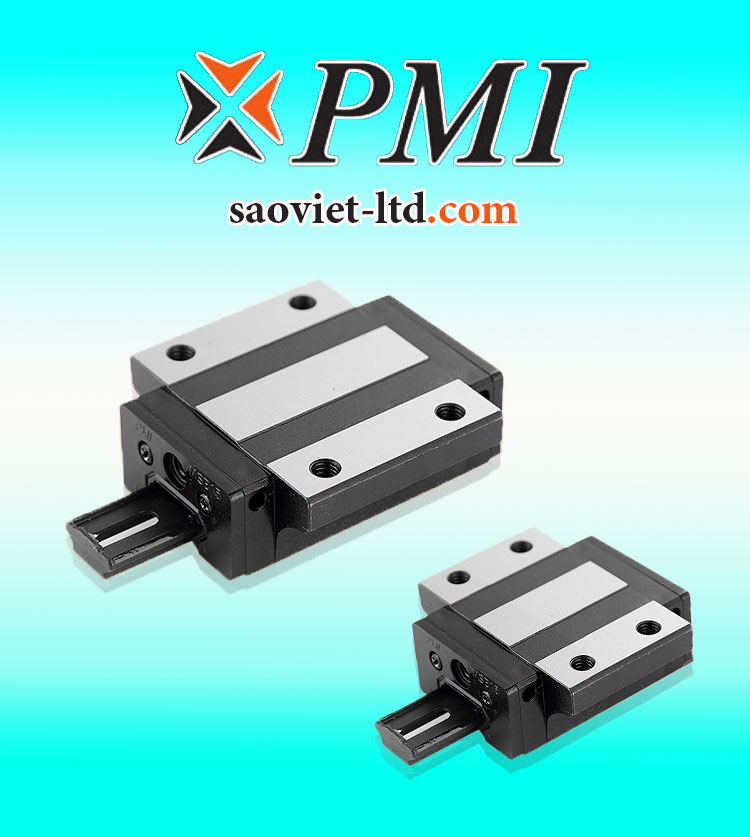

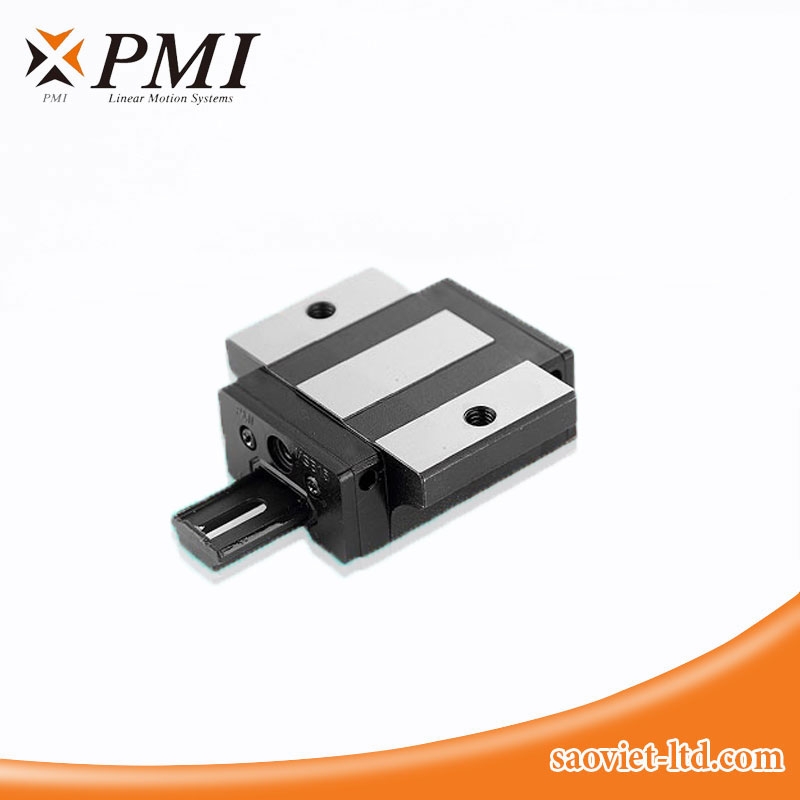

1. Tổng quan con trượt PMI MSB35TE

Con trượt PMI MSB35TE là block dẫn hướng tuyến tính dòng MSB, cỡ danh nghĩa 35, kiểu mặt bích thân ngắn TE. Con trượt sử dụng bi tuần hoàn và làm việc cùng thanh ray MSB35 tương thích để dẫn hướng bàn trượt, đồ gá hoặc cụm định vị chuyển động theo đường thẳng. Thiết kế mặt bích cho phép bắt bulông từ phía trên hoặc phía dưới theo bản vẽ lắp.

Theo bảng kỹ thuật PMI, MSB35TE rộng 100 mm, dài 78 mm và có chiều cao cụm 48 mm khi lắp cùng ray. Tải động định mức là 35,7 kN, tải tĩnh định mức là 44,0 kN. Thân ngắn phù hợp với các cụm máy cần giới hạn chiều dài lắp đặt dọc ray, sau khi kiểm tra tải và mômen thực tế.

2. Ý nghĩa mã sản phẩm MSB35TE

Ký hiệu	Ý nghĩa
MSB	Dòng dẫn hướng tuyến tính có kết cấu lắp đặt gọn của PMI
35	Cỡ danh nghĩa của bộ dẫn hướng
TE	Con trượt mặt bích thân ngắn, thuộc nhóm tải trung bình, cho phép lắp từ phía trên hoặc phía dưới

Khi đặt hàng, cần xác nhận thêm cấu hình phớt chắn bụi, tải đặt trước và cấp chính xác theo mã đầy đủ trên tem hoặc hồ sơ kỹ thuật.

3. Bảng thông số kỹ thuật con trượt PMI MSB35TE

Thông số	Ký hiệu	Giá trị tham khảo
Chiều cao cụm ray và con trượt	H	48 mm
Chiều rộng con trượt	W	100 mm
Chiều dài tổng thể con trượt	L	78 mm
Chiều dài theo bản vẽ	L₁	46 mm
Kích thước ngang theo bản vẽ	W₂	33 mm
Kích thước đứng theo bản vẽ	H₂	9,5 mm
Khoảng cách tâm lỗ ngang	B	82 mm
Khoảng cách tâm lỗ dọc	C	Ký hiệu “–” trong bảng kích thước
Quy cách lỗ ren theo bản vẽ	S × ℓ	M10 × 13
Quy cách đầu bơm mỡ	—	G-M6
Tải động định mức	C	35,7 kN
Tải tĩnh định mức	C₀	44,0 kN
Mômen tĩnh Mₚ, một con trượt	Mₚ	0,34 kN·m
Mômen tĩnh Mᵧ, một con trượt	Mᵧ	0,34 kN·m
Mômen tĩnh Mᵣ	Mᵣ	0,75 kN·m
Khối lượng con trượt	—	0,91 kg

Thông số áp dụng cho kiểu cơ sở MSB35TE. Khi gia công tấm gá, hãy đối chiếu bản vẽ lỗ lắp, hướng bắt bulông và kích thước của đúng cấu hình giao hàng.

4. Thông số thanh ray MSB35 tương ứng

Thông số	Ký hiệu	Giá trị tham khảo
Chiều rộng ray	W₁	34 mm
Chiều cao ray	H₁	27,5 mm
Bước lỗ bắt ray	P	80 mm
Khoảng cách đầu ray tiêu chuẩn	E	20 mm
Kích thước lỗ bắt ray	D × h × d	14 × 12 × 9 mm
Khối lượng ray	—	6,2 kg/m

Khi thay ray trên đế máy đã khoan lỗ, cần đối chiếu chiều dài ray, bước lỗ và khoảng cách từ tâm lỗ gần nhất đến từng đầu ray. Hai khoảng cách đầu ray xác định vị trí các lỗ bắt bulông so với đế máy.

5. Cấu tạo và nguyên lý hoạt động

Thân con trượt và mặt bích liên kết với bàn trượt hoặc đồ gá. Khi cơ cấu truyền động kéo hoặc đẩy bàn trượt, các viên bi lăn trong rãnh chịu tải giữa thân block và ray. Bi đi qua đường hồi ở cuối vùng lăn rồi quay trở lại vùng chịu tải, duy trì chuyển động dọc ray trong suốt hành trình.

Đầu bơm mỡ G-M6 là điểm bổ sung chất bôi trơn khi bảo dưỡng. Cấu hình phớt, mác vật liệu, độ cứng và xử lý bề mặt cần được xác nhận theo hồ sơ của đúng mã giao hàng.

6. Ưu điểm của con trượt PMI MSB35TE

Thân ngắn 78 mm. Giảm chiều dài chiếm chỗ của block trên ray, giúp bố trí cụm trượt khi khoảng hở ở hai đầu hành trình bị giới hạn.
Mặt bích rộng 100 mm. Tạo mặt lắp cho bàn trượt hoặc tấm gá có khoảng cách tâm lỗ ngang 82 mm.
Hai hướng bắt bulông. Có thể chọn phương án lắp từ phía trên hoặc phía dưới tùy theo hướng tiếp cận và kết cấu của cụm máy.
Chiều cao cụm 48 mm. Là kích thước để xác định cao độ của bàn trượt so với đế ray và cơ cấu truyền động.

7. Cách đọc tải trọng khi chọn con trượt

Tải động định mức 35,7 kN là dữ liệu dùng để tính tuổi thọ danh nghĩa. Tải tính toán trên từng block cần xét đến khối lượng bàn trượt, đồ gá, phôi, lực làm việc và gia tốc trong chu kỳ vận hành.

Tải tĩnh định mức 44,0 kN được dùng cùng tải tĩnh tương đương để đánh giá hệ số an toàn tĩnh. Nếu đồ gá nhô ra khỏi vùng đỡ hoặc trọng tâm lệch khỏi tâm bàn trượt, cần kiểm tra thêm mômen tác dụng và sự phân bố tải giữa các block.

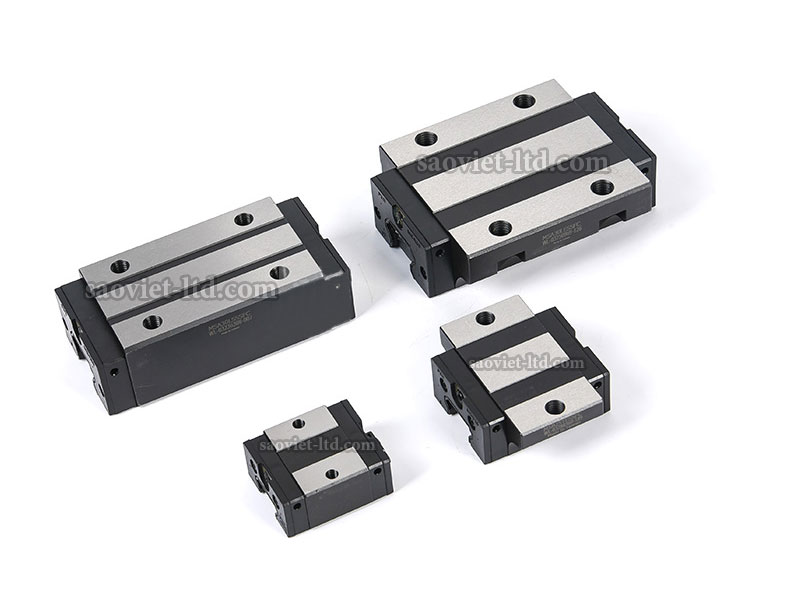

8. So sánh PMI MSB35TE, MSB35E và MSB35LE

Tiêu chí	MSB35TE	MSB35E	MSB35LE
Kiểu thân	Mặt bích ngắn	Mặt bích tiêu chuẩn	Mặt bích dài
Chiều rộng block	100 mm	100 mm	100 mm
Chiều dài tổng thể	78 mm	112 mm	137,5 mm
Chiều cao cụm	48 mm	48 mm	48 mm
Tải động định mức	35,7 kN	52,0 kN	63,6 kN
Tải tĩnh định mức	44,0 kN	75,5 kN	100,6 kN
Khối lượng block	0,91 kg	1,61 kg	1,80 kg

MSB35TE ngắn hơn MSB35E 34 mm. Khi đổi giữa các kiểu mặt bích, cần kiểm tra bố trí lỗ bắt bulông, hành trình khả dụng và tải trên từng con trượt.

9. Ứng dụng của con trượt PMI MSB35TE

Ứng dụng	Vai trò của con trượt
Bàn trượt và cụm định vị	Dẫn hướng bàn gá theo một trục thẳng
Cơ cấu cấp phôi	Dẫn hướng bàn đẩy hoặc cụm đưa chi tiết đến vị trí thao tác
Thiết bị lắp ráp tự động	Dẫn hướng cụm kẹp hoặc đầu thao tác chuyển động qua lại
Máy kiểm tra và máy đóng gói	Dẫn hướng bàn đặt mẫu, cụm mang cảm biến hoặc cơ cấu cấp liệu theo chu kỳ

10. Lựa chọn, lắp đặt và bảo dưỡng

Đối chiếu mã block và ray. Kiểm tra kiểu thân TE, mã ray, cấp chính xác, tải đặt trước và cấu hình phớt theo hồ sơ máy.
Kiểm tra tấm gá. Đối chiếu tâm lỗ ngang 82 mm, quy cách ren M10 × 13 và hướng bắt bulông theo bản vẽ.
Căn chỉnh bộ dẫn hướng. Làm sạch bề mặt lắp và kiểm tra độ phẳng. Với cụm dùng hai ray, căn chỉnh độ song song theo yêu cầu của thiết bị.
Kiểm tra hành trình và điểm cấp mỡ. Kiểm tra khoảng hở khi bàn trượt chạy hết hành trình. Chừa chỗ thao tác tại đầu bơm mỡ và bổ sung chất bôi trơn theo hướng dẫn của thiết bị.
