Con Trượt PMI MSB30ESSFCN – Thông Số Kỹ Thuật Và Ứng Dụng

1. Tổng quan con trượt PMI MSB30ESSFCN

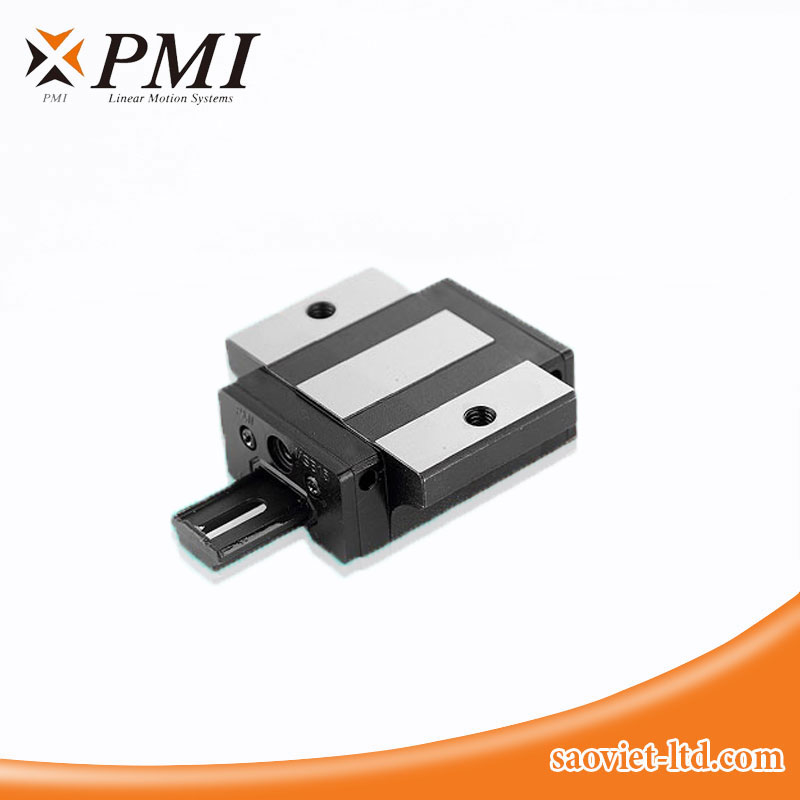

Con trượt PMI MSB30ESSFCN là block dẫn hướng tuyến tính thuộc dòng MSB của PMI, cỡ danh nghĩa 30, thiết kế mặt bích E. Sản phẩm sử dụng cơ cấu bi tuần hoàn để dẫn hướng chuyển động thẳng cho bàn trượt, cụm định vị và thiết bị tự động hóa.

Cấu hình MSB30ESSFCN gồm phớt bảo vệ bụi SS, tải đặt trước nhẹ FC và cấp chính xác tiêu chuẩn N. Kiểu E cho phép lắp liên kết từ phía trên hoặc phía dưới mặt bích.

Lưu ý về tên gọi: Sản phẩm thường được tìm kiếm dưới tên “con trượt vuông PMI MSB30ESSFCN”, nhưng ký hiệu E thực tế là kiểu mặt bích. Kiểu thân vuông trong dòng MSB mang ký hiệu S.

2. Ý nghĩa mã sản phẩm MSB30ESSFCN

Mã sản phẩm được phân tách thành MSB – 30 – E – SS – FC – N.

Ký hiệu	Ý nghĩa
MSB	Dòng dẫn hướng tuyến tính có kết cấu lắp đặt gọn của PMI
30	Cỡ danh nghĩa của bộ dẫn hướng
E	Con trượt mặt bích chiều dài tiêu chuẩn, lắp từ trên hoặc dưới
SS	Phớt hai đầu kết hợp phớt đáy
FC	Tải đặt trước nhẹ
N	Cấp chính xác tiêu chuẩn

Khi mua mới hoặc thay thế, cần đối chiếu đầy đủ mã để chọn đúng kiểu thân, cấu hình phớt, tải đặt trước và cấp chính xác.

3. Thông số kỹ thuật con trượt PMI MSB30E

Các giá trị dưới đây tham khảo theo kiểu cơ sở MSB30E. Cần xác nhận bản vẽ đúng cấu hình MSB30ESSFCN trước khi thiết kế hoặc đặt hàng.

Thông số	Ký hiệu	Giá trị
Chiều cao cụm ray và con trượt	H	42 mm
Chiều rộng con trượt	W	90 mm
Chiều dài tổng thể tham khảo	L	96,7 mm
Khoảng cách tâm lỗ theo chiều ngang	B	72 mm
Khoảng cách tâm lỗ theo chiều dọc	C	40 mm
Quy cách ren theo bản vẽ	S × ℓ	M10 × 10
Chiều dài theo bản vẽ	L₁	72 mm
Quy cách đầu bơm mỡ	—	G-M6
Tải động định mức	C	32,9 kN
Tải tĩnh định mức	C₀	53,1 kN
Mômen tĩnh cho phép Mₚ, một con trượt	Mₚ	0,60 kN·m
Mômen tĩnh cho phép Mᵧ, một con trượt	Mᵧ	0,60 kN·m
Mômen tĩnh cho phép Mᵣ	Mᵣ	0,74 kN·m
Khối lượng con trượt	—	1,08 kg

Chiều cao H là chiều cao cụm ray và con trượt, không phải chiều cao riêng của block. Tải trọng định mức phục vụ tính toán lựa chọn, không phải giới hạn tải vận hành trực tiếp của toàn bộ máy.

4. Thông số thanh ray tương ứng

Thông số	Ký hiệu	Giá trị tham khảo
Chiều rộng ray	W₁	28 mm
Chiều cao ray	H₁	23 mm
Bước lỗ lắp ray	P	80 mm
Khoảng cách đầu ray tiêu chuẩn	E	20 mm
Kích thước lỗ lắp ray	D × h × d	11 × 9 × 7 mm
Khối lượng ray	—	4,4 kg/m

Cỡ danh nghĩa 30 không đồng nghĩa với chiều rộng ray thực tế bằng 30 mm. Chiều dài ray và khoảng cách lỗ tại hai đầu cần được xác nhận theo bản vẽ đặt hàng.

5. Cấu tạo và nguyên lý hoạt động

Con trượt PMI MSB30E làm việc cùng thanh ray thông qua hệ thống bi tuần hoàn. Khi block dịch chuyển, các viên bi lăn trong vùng chịu tải rồi đi qua đường hồi bi để tiếp tục chu trình chuyển động.

Các bộ phận chính gồm:

Thân con trượt và mặt bích: Liên kết với bàn máy hoặc cụm cơ khí cần dịch chuyển.
Bi và rãnh lăn: Tiếp nhận, truyền tải giữa block và thanh ray.
Bộ phận hồi bi: Dẫn bi tuần hoàn trong quá trình vận hành.
Phớt hai đầu và phớt đáy: Hạn chế tạp chất xâm nhập vùng làm việc.
Đầu cấp chất bôi trơn: Phục vụ bảo dưỡng bộ dẫn hướng.

Vật liệu, độ cứng và xử lý bề mặt cụ thể cần được xác nhận theo tài liệu của đúng mã giao hàng. Ký hiệu SS trong mã này chỉ cấu hình phớt, không phải thông tin xác nhận vật liệu inox.

6. Đặc điểm nổi bật của PMI MSB30ESSFCN

6.1. Mặt bích linh hoạt hướng lắp

Kiểu E cho phép liên kết từ phía trên hoặc phía dưới, hỗ trợ bố trí trên những kết cấu có hướng tiếp cận bulông khác nhau.

6.2. Kích thước phù hợp với nhiều cụm chuyển động

Con trượt có chiều rộng tham khảo 90 mm, chiều dài 96,7 mm và chiều cao cụm 42 mm. Các thông số này giúp người thiết kế đánh giá không gian bố trí cho bàn trượt, cụm định vị và cơ cấu cấp phôi.

6.3. Khả năng chịu tải theo thông số định mức

MSB30E có tải động định mức tham khảo 32,9 kN và tải tĩnh định mức 53,1 kN. Việc lựa chọn cần tính thêm hướng tải, mômen, gia tốc, tải va đập và tuổi thọ yêu cầu.

6.4. Tải đặt trước nhẹ FC

Cấu hình FC thể hiện tải đặt trước nhẹ. Khi thay thế block, cần giữ đúng yêu cầu thiết kế vì tải đặt trước ảnh hưởng đến lực cản chuyển động và đặc tính làm việc của bộ dẫn hướng.

6.5. Phớt bảo vệ bụi SS và cấp chính xác N

Cấu hình SS gồm phớt hai đầu và phớt đáy. Hậu tố N thể hiện cấp chính xác tiêu chuẩn. Độ chính xác định vị của toàn bộ máy còn phụ thuộc vào ray, cơ cấu truyền động, bề mặt lắp và quá trình căn chỉnh.

7. Phân biệt PMI MSB30E và MSA30E

Tiêu chí	PMI MSB30E	PMI MSA30E
Dòng sản phẩm	MSB	MSA
Kiểu thân	Mặt bích E	Mặt bích E
Chiều cao cụm H	42 mm	42 mm
Chiều rộng W	90 mm	90 mm
Chiều dài tham khảo L	96,7 mm	97 mm
Khoảng cách tâm lỗ dọc C	40 mm	52 mm
Chiều cao ray H₁	23 mm	26 mm
Tải động định mức	32,9 kN	39,2 kN
Tải tĩnh định mức	53,1 kN	57,8 kN
Khối lượng con trượt	1,08 kg	1,09 kg

MSB30E và MSA30E không nên được mặc định thay thế trực tiếp. Hai dòng khác nhau về ray, vị trí lỗ lắp và tải trọng định mức, dù một số kích thước tổng thể gần giống nhau.

8. Ứng dụng tham khảo

Con trượt PMI MSB30ESSFCN có thể được xem xét cho:

Bàn trượt và các trục chuyển động của máy CNC.
Cụm định vị, cơ cấu dịch chuyển đồ gá.
Hệ thống cấp phôi và thiết bị lắp ráp tự động.
Máy đóng gói, máy kiểm tra và thiết bị chuyên dụng.
Hệ thống cần thay thế đúng cấu hình PMI MSB30E.

Khả năng phù hợp cần được xác định bằng tính toán tải, mômen, tốc độ, hành trình và điều kiện môi trường.

9. Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt mua, cần kiểm tra mã đầy đủ, loại ray, cấp chính xác, tải đặt trước và kích thước lắp đặt.

Bề mặt lắp cần sạch, phẳng và được căn chỉnh theo yêu cầu thiết kế. Với hệ thống nhiều ray hoặc nhiều block, cần kiểm tra độ song song, khoảng cách bố trí và vị trí trọng tâm tải.

Quy cách bulông và chiều dài liên kết phải phù hợp với phương án lắp từ phía trên hoặc phía dưới. Chiều dài tổng thể của block cần được xác nhận theo phụ kiện thực tế.

10. Bôi trơn và bảo dưỡng

Chất bôi trơn và chu kỳ bổ sung cần được lựa chọn theo tải trọng, tốc độ, hành trình và môi trường vận hành.

Nên kiểm tra định kỳ tình trạng phớt, bề mặt ray, lượng chất bôi trơn và lực cản chuyển động. Khi xuất hiện tiếng động, rung hoặc chuyển động bất thường, cần kiểm tra nguyên nhân trước khi tiếp tục sử dụng.
