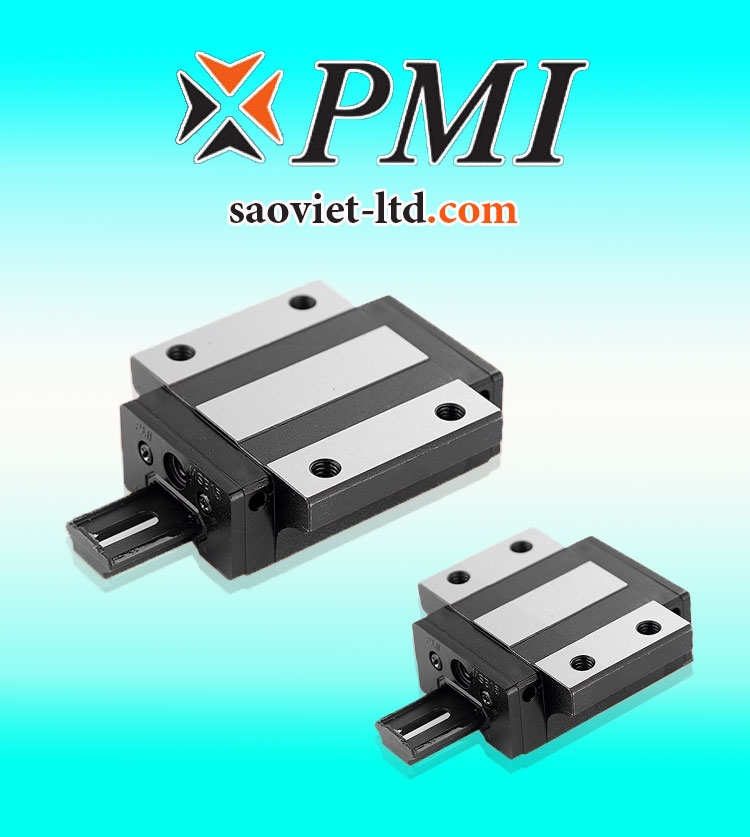

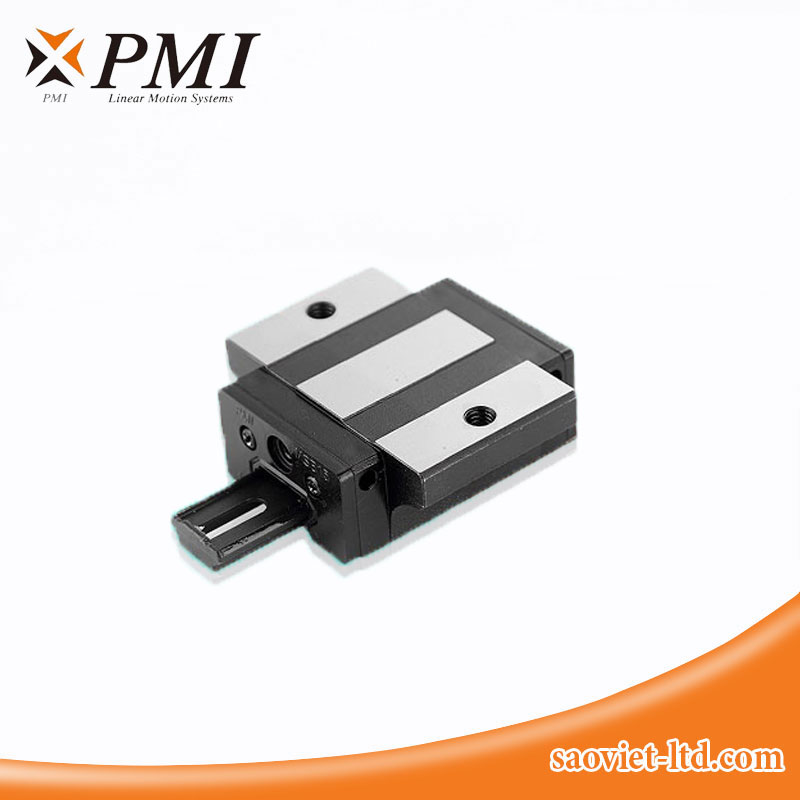

Con Trượt PMI MSA65 ESSFC – Con Trượt Mặt Bích Tải Nặng

1. Tổng quan con trượt PMI MSA65 ESSFC

Con trượt PMI MSA65 ESSFC là block dẫn hướng tuyến tính thuộc dòng MSA của PMI, cỡ danh nghĩa 65, thiết kế mặt bích tiêu chuẩn E. Sản phẩm kết hợp với thanh ray tương thích để dẫn hướng chuyển động thẳng cho bàn máy, cụm dịch chuyển và hệ thống tự động hóa tải lớn.

Đặc điểm của kiểu E là cho phép lắp liên kết từ phía trên hoặc phía dưới mặt bích. Cấu hình ESSFC thể hiện kiểu thân E, tùy chọn bảo vệ bụi SS và tải đặt trước nhẹ FC.

2. Ý nghĩa mã sản phẩm MSA65 ESSFC

Mã sản phẩm được phân tách thành MSA – 65 – E – SS – FC.

Ký hiệu	Ý nghĩa
MSA	Dòng dẫn hướng tuyến tính tải nặng của PMI
65	Cỡ danh nghĩa của bộ dẫn hướng
E	Con trượt mặt bích tiêu chuẩn, lắp từ phía trên hoặc phía dưới
SS	Tùy chọn bảo vệ bụi của con trượt
FC	Tải đặt trước nhẹ

Lưu ý: Mã được cung cấp chưa thể hiện hậu tố cấp chính xác. Nếu sản phẩm có mã đầy đủ MSA65ESSFCN, ký hiệu N mới xác nhận cấp chính xác tiêu chuẩn.

3. Thông số kỹ thuật con trượt PMI MSA65E

Bảng dưới đây là thông số tham khảo của kiểu cơ sở MSA65E. Kích thước cuối cùng cần được xác nhận theo bản vẽ của đúng cấu hình phụ kiện và mã giao hàng.

Thông số	Ký hiệu	Giá trị
Chiều cao cụm ray và con trượt	H	90 mm
Chiều rộng con trượt	W	170 mm
Chiều dài tổng thể tham khảo	L	198,6 mm
Khoảng cách tâm lỗ theo chiều ngang	B	142 mm
Khoảng cách tâm lỗ theo chiều dọc	C	110 mm
Quy cách ren theo bản vẽ	S × ℓ	M16 × 23
Chiều dài theo bản vẽ	L₁	149 mm
Tải động định mức	C	198,8 kN
Tải tĩnh định mức	C₀	265,3 kN
Mômen tĩnh cho phép Mₚ, cấu hình đơn	Mₚ	6,11 kN·m
Mômen tĩnh cho phép Mᵧ, cấu hình đơn	Mᵧ	6,11 kN·m
Mômen tĩnh cho phép Mᵣ	Mᵣ	8,36 kN·m
Khối lượng con trượt	—	8,73 kg
Quy cách đầu bơm mỡ	—	G-PT 1/8

Chiều cao H là chiều cao của cụm ray và con trượt, không phải chiều cao riêng của block. Tải trọng định mức phục vụ tính toán lựa chọn, không phải giới hạn tải vận hành trực tiếp của toàn bộ máy.

4. Thông số thanh ray tương ứng

Thông số	Ký hiệu	Giá trị tham khảo
Chiều rộng ray	W₁	63 mm
Chiều cao ray	H₁	53 mm
Bước lỗ lắp ray	P	150 mm
Khoảng cách đầu ray tiêu chuẩn	E	35 mm
Kích thước lỗ lắp ray	D × h × d	26 × 22 × 18 mm
Khối lượng ray	—	21,9 kg/m

Cỡ danh nghĩa 65 không đồng nghĩa với chiều rộng ray thực tế bằng 65 mm. Chiều dài ray và khoảng cách lỗ tại hai đầu cần được xác nhận theo yêu cầu đặt hàng.

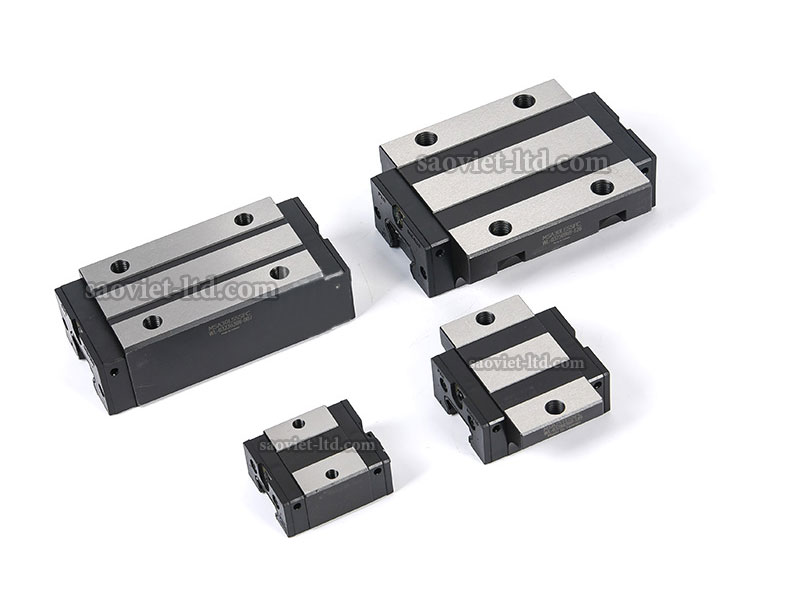

5. Cấu tạo và nguyên lý hoạt động

Con trượt PMI MSA65E sử dụng cơ cấu bi tuần hoàn. Khi block di chuyển, bi lăn trong vùng chịu tải rồi đi qua đường hồi bi để tiếp tục chu trình chuyển động.

Các bộ phận chính gồm:

Thân con trượt và mặt bích: Liên kết với bàn máy hoặc cụm cơ khí cần dịch chuyển.
Bi và rãnh lăn: Truyền tải giữa con trượt và thanh ray.
Bộ phận hồi bi: Dẫn bi tuần hoàn trong quá trình vận hành.
Bộ phận bảo vệ bụi: Hạn chế tạp chất xâm nhập vùng làm việc.
Đầu cấp chất bôi trơn: Phục vụ bảo dưỡng bộ dẫn hướng.

Vật liệu, độ cứng và xử lý bề mặt cụ thể cần được xác nhận theo tài liệu kỹ thuật của đúng sản phẩm; không nên mặc định đây là phiên bản inox hoặc có lớp phủ chống ăn mòn.

6. Đặc điểm nổi bật của PMI MSA65 ESSFC

6.1. Mặt bích rộng, linh hoạt hướng lắp

Thiết kế mặt bích E cho phép tiếp cận vị trí liên kết từ phía trên hoặc phía dưới. Đặc điểm này hỗ trợ lựa chọn phương án lắp phù hợp với kết cấu bàn máy và không gian thao tác.

6.2. Khả năng chịu tải lớn

MSA65E có tải động định mức tham khảo 198,8 kN và tải tĩnh định mức 265,3 kN. Khi lựa chọn, cần tính đồng thời tải tác dụng, mômen, gia tốc, tải va đập và tuổi thọ yêu cầu.

6.3. Độ cứng vững và chuyển động ổn định

Dòng MSA được thiết kế cho các cơ cấu yêu cầu chịu tải và độ cứng cao. Độ ổn định thực tế còn phụ thuộc vào bề mặt lắp đặt, độ căn chỉnh, cơ cấu truyền động và chế độ bôi trơn.

6.4. Tải đặt trước nhẹ FC

Cấu hình FC thể hiện tải đặt trước nhẹ. Khi thay thế block, cần đối chiếu cấu hình ban đầu vì tải đặt trước ảnh hưởng đến lực cản chuyển động và đặc tính làm việc của bộ dẫn hướng.

6.5. Tùy chọn bảo vệ bụi SS

SS là mã tùy chọn bảo vệ bụi. Với môi trường có phoi, bụi mài hoặc dung dịch làm mát, cần kiểm tra cấu hình phớt và bố trí che chắn bổ sung phù hợp.

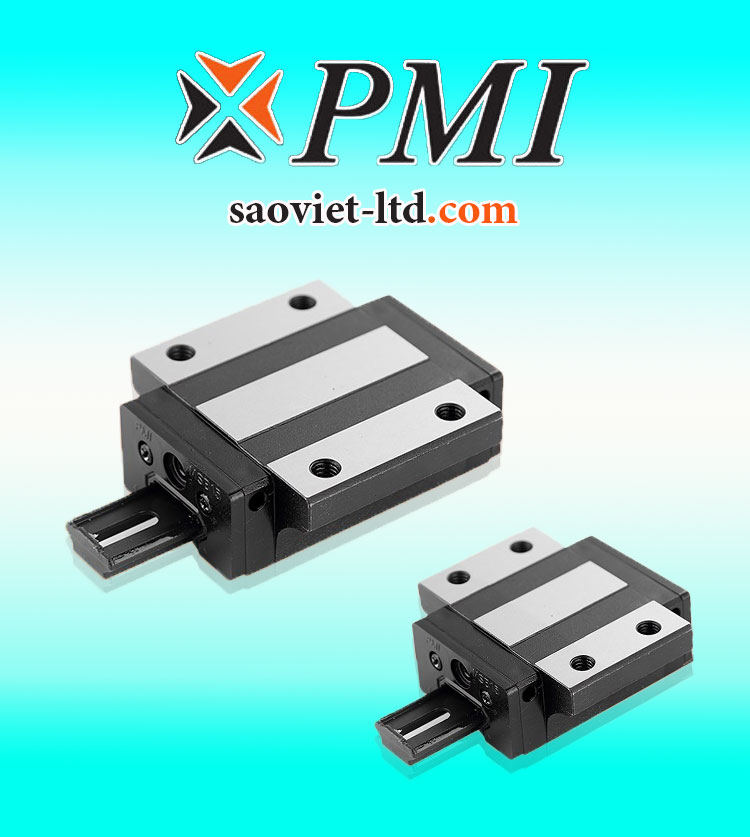

7. Phân biệt PMI MSA65E và MSA65S

Tiêu chí	PMI MSA65E	PMI MSA65S
Kiểu thân	Mặt bích tiêu chuẩn	Vuông tiêu chuẩn
Hướng lắp liên kết	Từ trên hoặc dưới	Từ trên
Chiều rộng tham khảo	170 mm	126 mm
Khoảng cách tâm lỗ ngang B	142 mm	76 mm
Khoảng cách tâm lỗ dọc C	110 mm	70 mm
Chiều cao cụm H	90 mm	90 mm
Tải động định mức	198,8 kN	198,8 kN
Tải tĩnh định mức	265,3 kN	265,3 kN

Hai kiểu có hình dạng và vị trí lỗ lắp khác nhau. Cần kiểm tra bản vẽ trước khi thay thế, dù cùng cỡ danh nghĩa và cùng giá trị tải trọng định mức.

8. Ứng dụng tham khảo

Con trượt PMI MSA65 ESSFC có thể được xem xét cho:

Bàn máy CNC và các trục dẫn hướng tải lớn.
Bàn trượt công nghiệp sử dụng liên kết mặt bích.
Cơ cấu dịch chuyển khuôn, đồ gá hoặc chi tiết nặng.
Hệ thống cấp phôi và vận chuyển tự động.
Thiết bị cần thay thế đúng cấu hình con trượt PMI MSA65E.

Khả năng phù hợp cần được xác định bằng tính toán tải, mômen, tốc độ, hành trình và điều kiện môi trường.

9. Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt mua, cần xác nhận mã đầy đủ, cấp chính xác, cấu hình bảo vệ bụi, tải đặt trước và loại ray tương thích.

Bề mặt lắp cần sạch, phẳng và được căn chỉnh theo yêu cầu thiết kế. Với hệ thống nhiều ray hoặc nhiều block, cần kiểm tra độ song song, khoảng cách bố trí và vị trí trọng tâm tải.

Khi lắp từ phía trên hoặc phía dưới mặt bích, phải sử dụng quy cách bulông và chiều dài liên kết phù hợp với bản vẽ. Chiều dài tổng thể của block cũng cần được kiểm tra theo phụ kiện thực tế.

10. Bôi trơn và bảo dưỡng

Chất bôi trơn và chu kỳ bổ sung cần được lựa chọn theo tải trọng, tốc độ, hành trình và môi trường vận hành.

Nên kiểm tra định kỳ tình trạng phớt, bề mặt ray, lượng chất bôi trơn và lực cản chuyển động. Khi xuất hiện tiếng động, rung hoặc chuyển động bất thường, cần kiểm tra nguyên nhân trước khi tiếp tục sử dụng.

11. Câu hỏi thường gặp

11.1. Con trượt PMI MSA65 ESSFC là loại gì?

Đây là con trượt tuyến tính PMI dòng MSA, cỡ danh nghĩa 65, kiểu mặt bích E, có tùy chọn bảo vệ bụi SS và tải đặt trước nhẹ FC.

11.2. MSA65E có lắp từ phía dưới được không?

Có. Kiểu E được thiết kế cho phép liên kết từ phía trên hoặc phía dưới mặt bích, theo quy cách lắp đặt của nhà sản xuất.

11.3. Kích thước cơ bản của MSA65E là bao nhiêu?

Thông số tham khảo gồm chiều rộng 170 mm, chiều dài 198,6 mm và chiều cao cụm ray với con trượt 90 mm. Cần xác nhận bản vẽ đúng cấu hình giao hàng.
