Con Trượt PMI MSB30TE – Mặt Bích Thân Ngắn Cỡ 30, Thông Số Và Hướng Dẫn Lắp Đặt
1. Tổng quan con trượt PMI MSB30TE

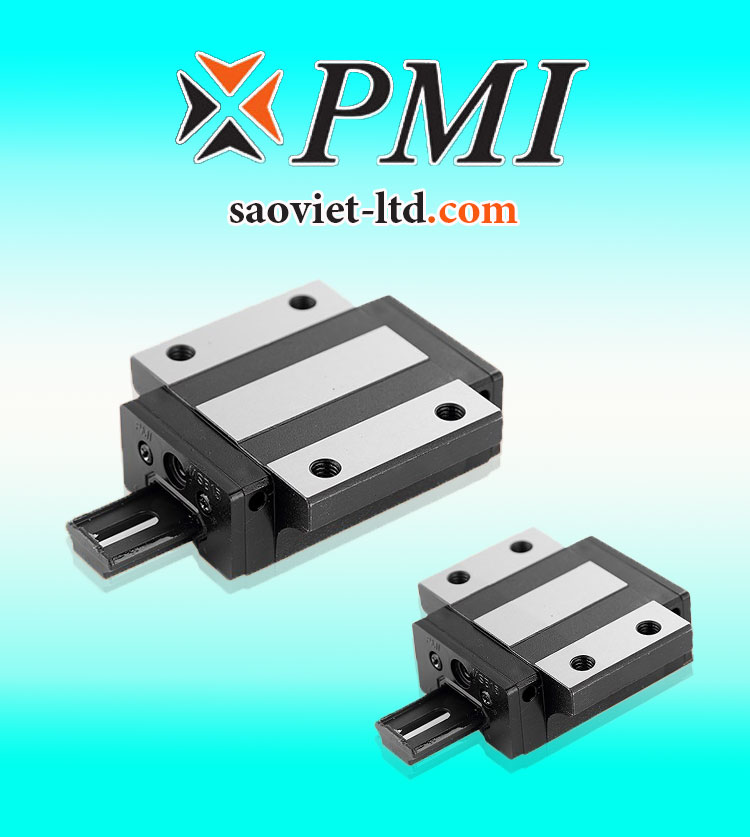

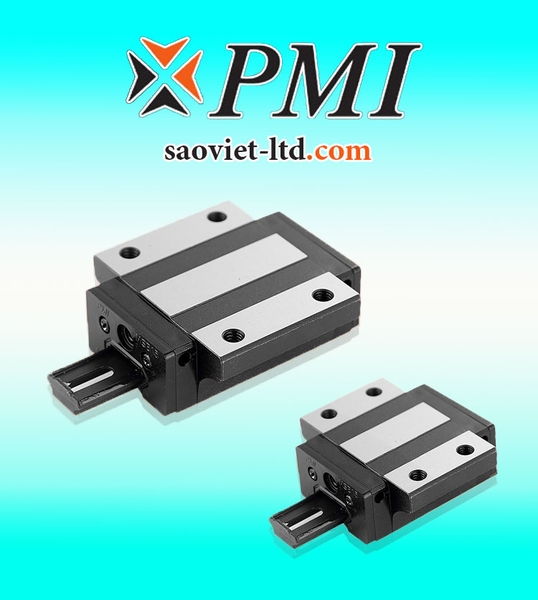

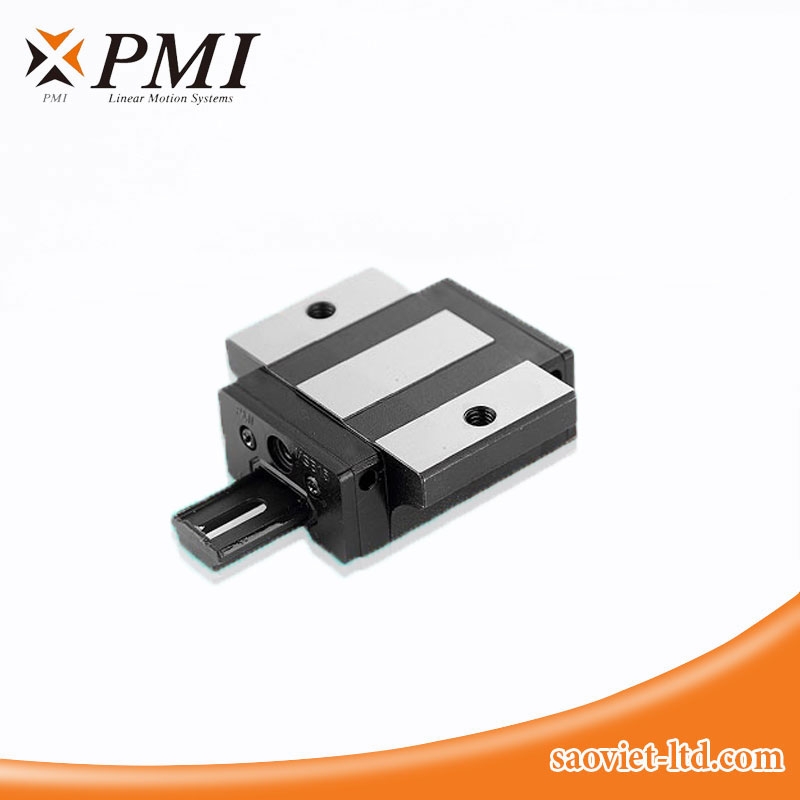

Con trượt PMI MSB30TE là block dẫn hướng tuyến tính bi tuần hoàn thuộc dòng MSB của PMI, cỡ danh nghĩa 30. Kiểu mặt bích thân ngắn TE cho phép liên kết với bàn trượt hoặc tấm gá bằng bulông lắp từ phía trên hoặc phía dưới, tùy theo bản vẽ lắp. Con trượt di chuyển trên thanh ray MSB30 tương thích để dẫn hướng cụm máy theo một trục thẳng.
Block có chiều dài 68 mm, chiều rộng 90 mm và chiều cao cụm 42 mm khi lắp cùng ray. Tải động định mức là 23,1 kN, tải tĩnh định mức là 31,8 kN. Thân ngắn giúp giảm chiều dài chiếm chỗ dọc ray. Mặt bích rộng với tâm lỗ ngang 72 mm là kích thước cần kiểm tra khi bố trí tấm gá hoặc thay block trên máy đang sử dụng.
2. Ý nghĩa mã sản phẩm MSB30TE
| Ký hiệu | Ý nghĩa | Thông tin cần đối chiếu |
|---|---|---|
| MSB | Dòng dẫn hướng tuyến tính có kết cấu lắp đặt gọn của PMI | Dòng ray và block trong hồ sơ máy |
| 30 | Cỡ danh nghĩa của bộ dẫn hướng | Tiết diện ray và kích thước lắp đặt |
| TE | Thân mặt bích ngắn, thuộc nhóm tải trung bình | Bố trí lỗ và phương án bắt bulông |
MSB30TE là mã kiểu cơ sở. Cấu hình phớt chắn bụi, tải đặt trước và cấp chính xác được xác định theo mã đầy đủ hoặc hồ sơ đặt hàng. Khi mua để thay thế, nên ghi lại cả hậu tố trên tem block cũ vì các thông tin này ảnh hưởng đến cấu hình lắp ghép và đặc tính vận hành.
3. Bảng thông số kỹ thuật con trượt PMI MSB30TE
| Thông số | Ký hiệu | Giá trị tham khảo |
|---|---|---|
| Chiều cao cụm ray và con trượt | H | 42 mm |
| Chiều rộng con trượt | W | 90 mm |
| Chiều dài tổng thể con trượt | L | 68 mm |
| Chiều dài theo bản vẽ | L₁ | 43,3 mm |
| Kích thước ngang theo bản vẽ | W₂ | 31 mm |
| Kích thước đứng theo bản vẽ | H₂ | 9,5 mm |
| Khoảng cách tâm lỗ ngang | B | 72 mm |
| Khoảng cách tâm lỗ dọc | C | Ký hiệu “–” trong bảng kích thước kiểu TE |
| Quy cách lỗ ren theo bản vẽ | S × ℓ | M10 × 10 |
| Cỡ bulông theo vị trí lắp | S₁ / S₂ | M10 / M8 |
| Quy cách đầu bơm mỡ | — | G-M6 |
| Tải động định mức | C | 23,1 kN |
| Tải tĩnh định mức | C₀ | 31,8 kN |
| Mômen tĩnh Mₚ, một con trượt | Mₚ | 0,23 kN·m |
| Mômen tĩnh Mᵧ, một con trượt | Mᵧ | 0,23 kN·m |
| Mômen tĩnh Mᵣ | Mᵣ | 0,45 kN·m |
| Khối lượng con trượt | — | 0,65 kg |
Các giá trị trên áp dụng cho kiểu cơ sở MSB30TE. Khi gia công tấm gá, hãy dùng bản vẽ đúng cấu hình giao hàng để xác định vị trí lỗ, mặt chuẩn và chiều sâu ren sử dụng được. Ký hiệu C được dùng cho khoảng cách tâm lỗ dọc trong phần kích thước và cho tải động định mức trong phần tải trọng.
4. Thông số thanh ray MSB30 tương ứng
| Thông số | Ký hiệu | Giá trị tham khảo |
|---|---|---|
| Chiều rộng ray | W₁ | 28 mm |
| Chiều cao ray | H₁ | 23 mm |
| Bước lỗ bắt ray | P | 80 mm |
| Khoảng cách đầu ray tiêu chuẩn | E | 20 mm |
| Kích thước lỗ bắt ray | D × h × d | 11 × 9 × 7 mm |
| Khối lượng ray | — | 4,4 kg/m |
Cỡ danh nghĩa 30 có chiều rộng ray thực tế 28 mm theo bảng kỹ thuật. Khi thay ray trên đế máy đã khoan lỗ, hãy đối chiếu chiều dài tổng thể, bước lỗ và khoảng cách từ tâm lỗ gần nhất đến từng đầu ray. Nếu cắt ray theo chiều dài yêu cầu, hai khoảng cách đầu ray cần được chốt cùng bản vẽ đế máy để các lỗ bắt bulông trùng vị trí.
5. Cấu tạo, vật liệu và nguyên lý hoạt động
Thân block và mặt bích liên kết với bàn trượt hoặc đồ gá, đồng thời truyền tải từ cụm chuyển động xuống hệ thống bi và ray. Khi cơ cấu truyền động đẩy hoặc kéo bàn trượt, các viên bi lăn trong rãnh chịu tải giữa block và ray. Đến cuối vùng chịu tải, bi đi qua đường hồi rồi quay lại rãnh lăn. Chu trình này diễn ra liên tục trong suốt hành trình.
Đầu bơm mỡ G-M6 là vị trí cấp chất bôi trơn cho cụm bi và rãnh lăn. Khi thiết kế tấm gá, cần chừa chỗ tiếp cận đầu bơm mỡ sau khi đã lắp các chi tiết xung quanh. Cấu hình phớt chắn bụi, mác vật liệu, độ cứng và phương pháp xử lý bề mặt cần được xác nhận theo hồ sơ kỹ thuật của mã giao hàng.
6. Ưu điểm khi bố trí con trượt PMI MSB30TE
| Đặc điểm | Ý nghĩa khi thiết kế hoặc thay thế |
|---|---|
| Thân ngắn 68 mm | Giảm chiều dài block chiếm chỗ trên ray, thuận tiện khi khoảng hở ở hai đầu hành trình bị giới hạn |
| Mặt bích rộng 90 mm | Cho phép bố trí tấm gá với khoảng cách tâm lỗ ngang 72 mm |
| Hai hướng bắt bulông | Có thể chọn hướng lắp theo kết cấu tấm gá và khoảng trống dành cho dụng cụ |
| Chiều cao cụm 42 mm | Là kích thước dùng để xác định cao độ bàn trượt so với đế ray và cơ cấu truyền động |
| Khối lượng block 0,65 kg | Là dữ liệu để tính tổng khối lượng di chuyển của cụm máy |
| Đầu bơm mỡ G-M6 | Tạo điểm tiếp cận để bổ sung chất bôi trơn trong quá trình bảo dưỡng |
Với cơ cấu chuyển động trong một khung máy hẹp, cần kiểm tra khoảng hở theo cả chiều dọc ray và chiều ngang mặt bích. Tấm gá, đầu bơm mỡ và các chi tiết đi cùng bàn trượt cũng chiếm không gian trên toàn hành trình.
7. Cách sử dụng thông số tải trọng và mômen
Tải động định mức 23,1 kN được dùng để tính tuổi thọ danh nghĩa của bộ dẫn hướng. Tải trên từng block phụ thuộc vào khối lượng bàn trượt, đồ gá, chi tiết mang theo và lực phát sinh khi máy tăng tốc, giảm tốc hoặc thực hiện thao tác.
Tải tĩnh định mức 31,8 kN được dùng cùng tải tĩnh tương đương để đánh giá hệ số an toàn tĩnh. Cần xét các trạng thái tải lớn như lúc bàn trượt dừng, đồ gá chịu lực kẹp hoặc cơ cấu đổi chiều.
Khi trọng tâm tải lệch khỏi vùng đỡ, cần kiểm tra thêm các mômen Mₚ, Mᵧ và Mᵣ theo phương tác dụng trên bản vẽ. Chẳng hạn, một đầu kẹp nhô ra khỏi mép bàn có thể làm hai block trên cùng ray chịu tải khác nhau. Khoảng cách giữa các block và khoảng cách giữa hai ray là những thông số cần đưa vào phép tính phân bố tải.
8. Phân biệt PMI MSB30TE, MSB30E và MSB30TS
| Tiêu chí | MSB30TE | MSB30E | MSB30TS |
|---|---|---|---|
| Kiểu thân | Mặt bích ngắn | Mặt bích tiêu chuẩn | Vuông ngắn |
| Chiều rộng block | 90 mm | 90 mm | 60 mm |
| Chiều dài tổng thể | 68 mm | 96,7 mm | 68 mm |
| Chiều cao cụm | 42 mm | 42 mm | 42 mm |
| Khoảng cách tâm lỗ ngang | 72 mm | 72 mm | 40 mm |
| Tải động định mức | 23,1 kN | 32,9 kN | 23,1 kN |
| Tải tĩnh định mức | 31,8 kN | 53,1 kN | 31,8 kN |
MSB30TE ngắn hơn MSB30E 28,7 mm và có tải trọng định mức thấp hơn. MSB30TE và MSB30TS có cùng chiều dài và tải trọng định mức, nhưng khác bề rộng thân và khoảng cách tâm lỗ ngang. Nếu dùng lại tấm gá, hãy đối chiếu toàn bộ bố trí lỗ và hướng lắp trước khi đổi kiểu block.
9. Ứng dụng của con trượt PMI MSB30TE
| Ứng dụng | Vai trò của con trượt |
|---|---|
| Bàn trượt và cụm định vị | Dẫn hướng bàn gá di chuyển giữa các vị trí thao tác |
| Cơ cấu cấp phôi | Dẫn hướng bàn đẩy hoặc cụm chuyển chi tiết tới công đoạn tiếp theo |
| Thiết bị lắp ráp tự động | Dẫn hướng cụm kẹp, đầu thao tác hoặc bàn gá chuyển động qua lại |
| Máy kiểm tra | Dẫn hướng bàn đặt mẫu hoặc cụm mang cảm biến theo hành trình thiết kế |
| Máy đóng gói | Dẫn hướng cơ cấu cấp liệu, đẩy sản phẩm hoặc định vị theo chu kỳ |
| Máy chuyên dụng | Dẫn hướng cụm chuyển động cần mặt bích rộng và chiều dài block ngắn |
Mức độ phù hợp với từng ứng dụng phụ thuộc vào tải trên mỗi block, mômen, tốc độ, hành trình và điều kiện môi trường. Với cơ cấu mang tải lệch tâm, cách bố trí block có thể ảnh hưởng đến phương án chọn nhiều hơn kích thước tổng thể của một block riêng lẻ.
10. Kiểm tra trước khi đặt mua hoặc thay thế
-
Đối chiếu mã trên block cũ. Xác nhận dòng MSB, cỡ 30, kiểu TE và các hậu tố về phớt, tải đặt trước, cấp chính xác nếu có.
-
Kiểm tra tấm gá và hướng bắt bulông. Đối chiếu bề rộng mặt bích, tâm lỗ ngang 72 mm và quy cách S₁ hoặc S₂ theo bản vẽ.
-
Xác nhận thanh ray. Kiểm tra mã ray, tiết diện, chiều dài và bố trí lỗ. Nếu tận dụng ray cũ, kiểm tra bề mặt rãnh lăn trước khi thay block.
-
Kiểm tra hành trình khả dụng. Tính khoảng hở giữa block, tấm gá và các chi tiết cố định ở hai đầu hành trình. Chừa chỗ thao tác tại đầu bơm mỡ.
-
Xác định phạm vi cung cấp. Ghi rõ cần block riêng hay bộ ray và con trượt. Với đơn hàng gồm ray, bổ sung chiều dài và số block trên mỗi thanh.
11. Lắp đặt và bảo dưỡng
Làm sạch và kiểm tra độ phẳng của bề mặt lắp trước khi cố định ray. Với cơ cấu dùng hai ray, căn chỉnh độ song song theo bản vẽ máy. Khi bắt tấm gá lên mặt bích, chọn bulông theo hướng lắp, chiều dày tấm gá và chiều sâu liên kết. Sau khi cố định, kiểm tra chuyển động trên toàn hành trình để phát hiện điểm kẹt, va chạm hoặc lực cản bất thường.
Chọn chất bôi trơn và chu kỳ bổ sung theo hướng dẫn của bộ dẫn hướng, có xét đến tải, tốc độ và môi trường vận hành. Khi bảo dưỡng, kiểm tra bề mặt ray, tình trạng phớt theo cấu hình thực tế và khả năng tiếp cận đầu bơm mỡ G-M6.
12. Câu hỏi thường gặp
12.1. PMI MSB30TE là con trượt mặt bích hay thân vuông?
MSB30TE là con trượt mặt bích thân ngắn. Kiểu thân vuông ngắn cùng cỡ mang mã MSB30TS.
12.2. Con trượt MSB30TE có thể lắp từ phía dưới không?
Có. Kiểu TE hỗ trợ bắt bulông từ phía trên hoặc phía dưới. Bản vẽ lắp xác định vị trí, cỡ bulông và chiều dài liên kết cho từng hướng.
12.3. MSB30TE có thể thay trực tiếp cho MSB30E không?
Cần kiểm tra bố trí lỗ và tải của máy trước khi thay. Hai kiểu có cùng bề rộng 90 mm và chiều cao cụm 42 mm, nhưng khác chiều dài thân, bố trí lỗ theo chiều dọc và tải trọng định mức.
12.4. Ray dùng với PMI MSB30TE có kích thước bao nhiêu?
Ray MSB30 tương ứng rộng 28 mm, cao 23 mm và có bước lỗ bắt ray 80 mm. Chiều dài và khoảng cách lỗ đến hai đầu ray được xác định theo cấu hình đặt hàng.
