Con Trượt PMI MSB15ESSFCN – Thông Số Kỹ Thuật Và Ứng Dụng
1. Tổng quan con trượt PMI MSB15ESSFCN

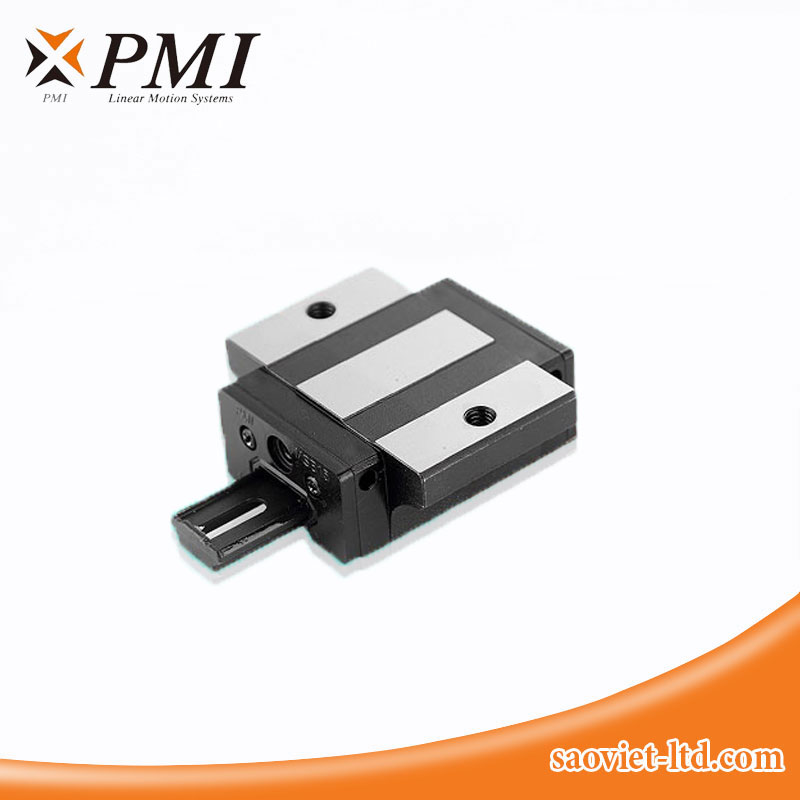

Con trượt PMI MSB15ESSFCN là block dẫn hướng tuyến tính thuộc dòng MSB của PMI, cỡ danh nghĩa 15, thiết kế mặt bích E. Sản phẩm sử dụng cơ cấu bi tuần hoàn để dẫn hướng chuyển động thẳng cho bàn trượt, cụm định vị và thiết bị tự động hóa.
Cấu hình MSB15ESSFCN gồm phớt bảo vệ bụi SS, tải đặt trước nhẹ FC và cấp chính xác tiêu chuẩn N. Kiểu E cho phép lắp liên kết từ phía trên hoặc phía dưới mặt bích.
Lưu ý về tên gọi: Sản phẩm thường được tìm kiếm dưới tên “con trượt vuông PMI MSB15ESSFCN”, nhưng ký hiệu E thực tế là kiểu mặt bích. Kiểu thân vuông trong dòng MSB mang ký hiệu S.
2. Ý nghĩa mã sản phẩm MSB15ESSFCN
Mã sản phẩm được phân tách thành MSB – 15 – E – SS – FC – N.
| Ký hiệu | Ý nghĩa |
|---|---|
| MSB | Dòng dẫn hướng tuyến tính có kết cấu lắp đặt gọn của PMI |
| 15 | Cỡ danh nghĩa của bộ dẫn hướng |
| E | Con trượt mặt bích chiều dài tiêu chuẩn, lắp từ trên hoặc dưới |
| SS | Phớt hai đầu kết hợp phớt đáy |
| FC | Tải đặt trước nhẹ |
| N | Cấp chính xác tiêu chuẩn |
Khi mua mới hoặc thay thế, cần đối chiếu đầy đủ mã để chọn đúng kiểu thân, cấu hình phớt, tải đặt trước và cấp chính xác.
3. Thông số kỹ thuật con trượt PMI MSB15E
Các giá trị dưới đây tham khảo theo kiểu cơ sở MSB15E. Cần xác nhận bản vẽ đúng cấu hình MSB15ESSFCN trước khi thiết kế hoặc đặt hàng.

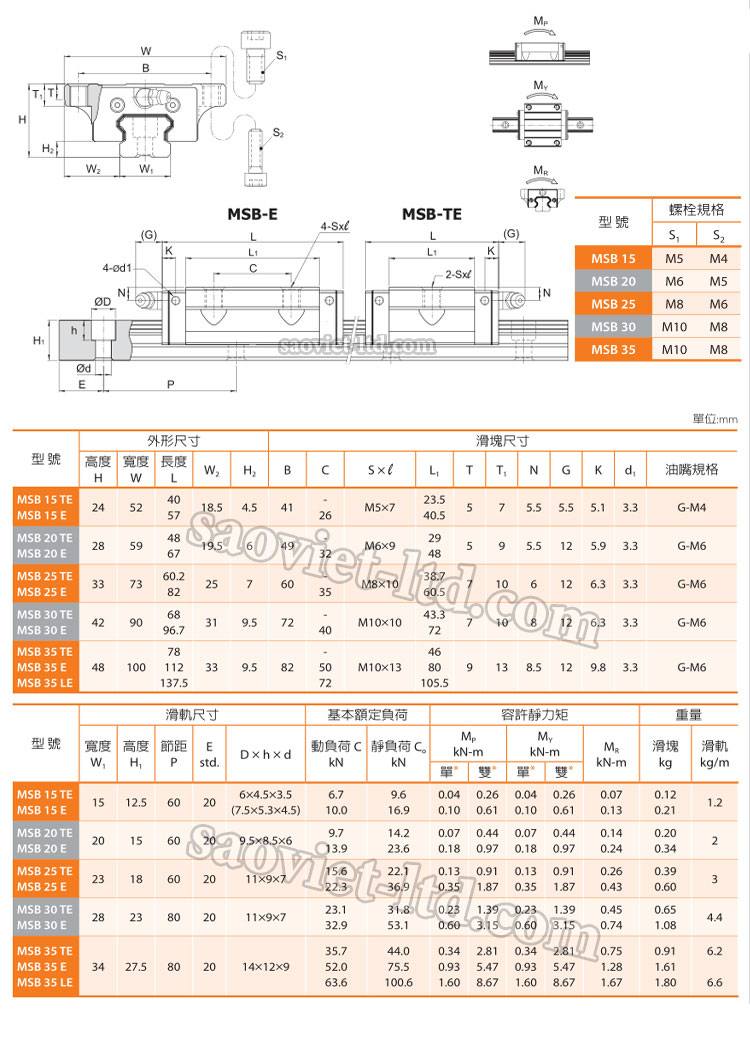

| Thông số | Ký hiệu | Giá trị |
|---|---|---|
| Chiều cao cụm ray và con trượt | H | 24 mm |
| Chiều rộng con trượt | W | 52 mm |
| Chiều dài tổng thể tham khảo | L | 57,2 mm |
| Khoảng cách tâm lỗ theo chiều ngang | B | 41 mm |
| Khoảng cách tâm lỗ theo chiều dọc | C | 26 mm |
| Quy cách ren theo bản vẽ | S × ℓ | M5 × 7 |
| Chiều dài theo bản vẽ | L₁ | 40,5 mm |
| Quy cách đầu bơm mỡ | — | G-M4 |
| Tải động định mức | C | 10,0 kN |
| Tải tĩnh định mức | C₀ | 16,9 kN |
| Mômen tĩnh cho phép Mₚ, một con trượt | Mₚ | 0,10 kN·m |
| Mômen tĩnh cho phép Mᵧ, một con trượt | Mᵧ | 0,10 kN·m |
| Mômen tĩnh cho phép Mᵣ | Mᵣ | 0,13 kN·m |
| Khối lượng con trượt | — | 0,21 kg |
Chiều cao H là chiều cao cụm ray và con trượt, không phải chiều cao riêng của block. Tải trọng định mức phục vụ tính toán lựa chọn, không phải giới hạn tải vận hành trực tiếp của toàn bộ máy.
4. Thông số thanh ray tương ứng
| Thông số | Ký hiệu | Giá trị tham khảo |
|---|---|---|
| Chiều rộng ray | W₁ | 15 mm |
| Chiều cao ray | H₁ | 12,5 mm |
| Bước lỗ lắp ray | P | 60 mm |
| Khoảng cách đầu ray tiêu chuẩn | E | 20 mm |
| Khối lượng ray | — | 1,2 kg/m |
Ray MSB15 có tùy chọn lỗ lắp khác nhau:
| Kiểu ray | Bulông lắp ray | Kích thước lỗ D × h × d |
|---|---|---|
| MSB15R | M3 | 6 × 4,5 × 3,5 mm |
| MSB15U | M4 | 7,5 × 5,3 × 4,5 mm |
Cần xác nhận đúng kiểu ray khi đặt mua. Chiều dài ray và khoảng cách lỗ tại hai đầu được lựa chọn theo bản vẽ lắp đặt.
5. Cấu tạo và nguyên lý hoạt động
Con trượt PMI MSB15E làm việc cùng thanh ray thông qua hệ thống bi tuần hoàn. Khi block dịch chuyển, các viên bi lăn trong vùng chịu tải rồi đi qua đường hồi bi để tiếp tục chu trình chuyển động.
Các bộ phận chính gồm:
-
Thân con trượt và mặt bích: Liên kết với bàn trượt hoặc cụm cơ khí cần dịch chuyển.
-
Bi và rãnh lăn: Tiếp nhận, truyền tải giữa block và thanh ray.
-
Bộ phận hồi bi: Dẫn bi tuần hoàn trong quá trình vận hành.
-
Phớt hai đầu và phớt đáy: Hạn chế tạp chất xâm nhập vùng làm việc.
-
Đầu cấp chất bôi trơn: Phục vụ bảo dưỡng bộ dẫn hướng.
Vật liệu, độ cứng và xử lý bề mặt cụ thể cần được xác nhận theo tài liệu của đúng mã giao hàng. Ký hiệu SS trong mã này chỉ cấu hình phớt, không phải thông tin xác nhận vật liệu inox.
6. Đặc điểm nổi bật của PMI MSB15ESSFCN
6.1. Mặt bích linh hoạt hướng lắp
Kiểu E cho phép liên kết từ phía trên hoặc phía dưới, hỗ trợ bố trí trên những kết cấu có hướng tiếp cận bulông khác nhau.
6.2. Kích thước lắp đặt gọn
MSB15E có chiều cao cụm tham khảo 24 mm, chiều rộng 52 mm và chiều dài 57,2 mm. Khối lượng block khoảng 0,21 kg, phù hợp để xem xét cho bàn trượt và cụm chuyển động có không gian hạn chế.
6.3. Khả năng chịu tải theo thông số định mức
Tải động định mức tham khảo 10,0 kN và tải tĩnh định mức 16,9 kN là cơ sở để tính toán lựa chọn. Cần xét thêm hướng tải, mômen, gia tốc, tải va đập và tuổi thọ yêu cầu.
6.4. Tải đặt trước nhẹ FC
Cấu hình FC thể hiện tải đặt trước nhẹ. Khi thay thế block, cần giữ đúng yêu cầu thiết kế vì tải đặt trước ảnh hưởng đến lực cản chuyển động và đặc tính làm việc của bộ dẫn hướng.
6.5. Phớt bảo vệ bụi SS và cấp chính xác N
Cấu hình SS gồm phớt hai đầu và phớt đáy. Hậu tố N thể hiện cấp chính xác tiêu chuẩn. Độ chính xác định vị của toàn bộ máy còn phụ thuộc vào ray, cơ cấu truyền động, bề mặt lắp và quá trình căn chỉnh.
7. Phân biệt PMI MSB15E và MSA15E
| Tiêu chí | PMI MSB15E | PMI MSA15E |
|---|---|---|
| Dòng sản phẩm | MSB | MSA |
| Kiểu thân | Mặt bích E | Mặt bích E |
| Chiều cao cụm H | 24 mm | 24 mm |
| Chiều rộng W | 52 mm | 47 mm |
| Chiều dài tham khảo L | 57,2 mm | 56,3 mm |
| Khoảng cách tâm lỗ ngang B | 41 mm | 38 mm |
| Khoảng cách tâm lỗ dọc C | 26 mm | 30 mm |
| Chiều cao ray H₁ | 12,5 mm | 15 mm |
| Tải động định mức | 10,0 kN | 11,8 kN |
| Tải tĩnh định mức | 16,9 kN | 18,9 kN |
| Khối lượng con trượt | 0,21 kg | 0,18 kg |
MSB15E và MSA15E không nên được mặc định thay thế trực tiếp. Hai dòng khác nhau về kích thước lắp đặt, ray và tải trọng định mức.
8. Ứng dụng tham khảo
Con trượt PMI MSB15ESSFCN có thể được xem xét cho:
-
Bàn trượt và các trục chuyển động của máy CNC cỡ nhỏ.
-
Cụm định vị, cơ cấu dịch chuyển đồ gá.
-
Hệ thống cấp phôi và thiết bị lắp ráp tự động.
-
Máy đóng gói, máy kiểm tra và thiết bị chuyên dụng.
-
Hệ thống cần thay thế đúng cấu hình PMI MSB15E.
Khả năng phù hợp cần được xác định bằng tính toán tải, mômen, tốc độ, hành trình và điều kiện môi trường.
9. Lưu ý khi lựa chọn và lắp đặt
Trước khi đặt mua, cần kiểm tra mã đầy đủ, loại ray, cấp chính xác, tải đặt trước và kích thước lắp đặt. Với ray MSB15, cần phân biệt tùy chọn lỗ lắp dùng bulông M3 và M4.
Bề mặt lắp cần sạch, phẳng và được căn chỉnh theo yêu cầu thiết kế. Với hệ thống nhiều ray hoặc nhiều block, cần kiểm tra độ song song, khoảng cách bố trí và vị trí trọng tâm tải.
Quy cách bulông và chiều dài liên kết phải phù hợp với phương án lắp từ phía trên hoặc phía dưới. Chiều dài tổng thể của block cần được xác nhận theo phụ kiện thực tế.
10. Bôi trơn và bảo dưỡng
Chất bôi trơn và chu kỳ bổ sung cần được lựa chọn theo tải trọng, tốc độ, hành trình và môi trường vận hành.
Nên kiểm tra định kỳ tình trạng phớt, bề mặt ray, lượng chất bôi trơn và lực cản chuyển động. Khi xuất hiện tiếng động, rung hoặc chuyển động bất thường, cần kiểm tra nguyên nhân trước khi tiếp tục sử dụng.
11. Câu hỏi thường gặp
11.1. Con trượt PMI MSB15ESSFCN là thân vuông hay mặt bích?
Mã E là kiểu mặt bích, cho phép lắp từ phía trên hoặc phía dưới. Kiểu thân vuông của dòng MSB mang ký hiệu S.
11.2. Kích thước cơ bản của MSB15E là bao nhiêu?
Thông số tham khảo gồm chiều rộng 52 mm, chiều dài 57,2 mm và chiều cao cụm ray với con trượt 24 mm.
11.3. Tải trọng định mức của MSB15E là bao nhiêu?
Tải động định mức tham khảo là 10,0 kN, tải tĩnh định mức là 16,9 kN. Tải vận hành phù hợp cần được tính riêng theo kết cấu máy.
11.4. Ray MSB15 sử dụng bulông M3 hay M4?
Có cả hai tùy chọn. Ray MSB15R dùng lỗ lắp cho bulông M3, còn MSB15U dùng lỗ lắp cho bulông M4. Cần xác nhận đúng cấu hình trước khi đặt hàng.
