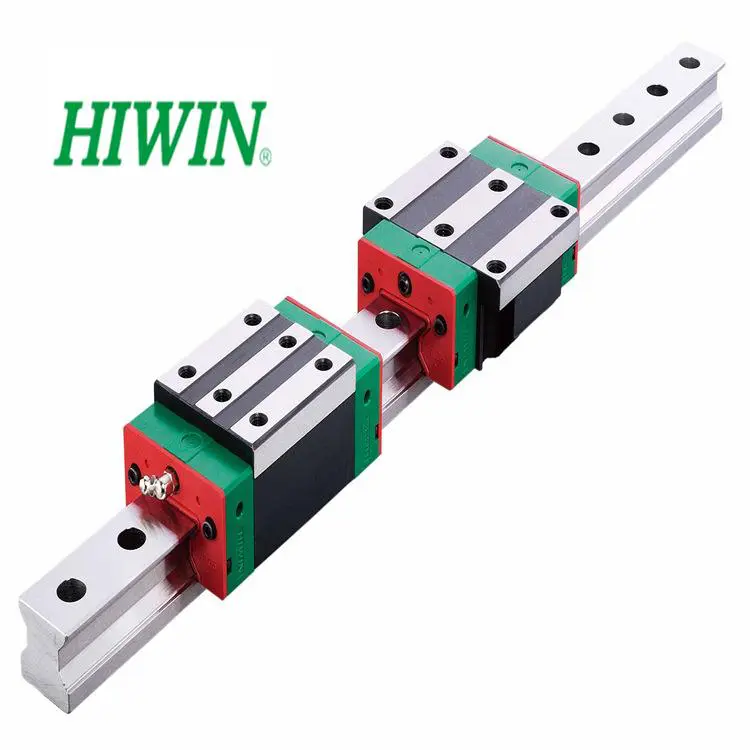

Con Trượt HIWIN HGW65CB

Con trượt HIWIN HGW65CB thuộc dòng HG Series mặt bích rộng cỡ đại (Flange Type), tải trọng nặng (Heavy Load), bắt ốc từ phía dưới bích lên qua lỗ thông Ø16 mm (CB type). Đạt tải trọng động danh định C = 208,3 kN (208.300 N) và tải trọng tĩnh C0 = 286,81 kN (286.810 N). Kích thước tổng thể chuẩn xác: Chiều Cao H = 90 mm x Chiều Rộng W = 170 mm x Chiều Dài L = 186 mm.

1. Giới Thiệu

Con Trượt HIWIN HGW65CB là dòng block con trượt mặt bích rộng cỡ lớn thuộc HG Series do thương hiệu HIWIN (Đài Loan) sản xuất. Sản phẩm sở hữu thiết kế 4 dãy bi thép tuần hoàn góc tiếp xúc 45° (DF Layout), giúp phân bổ lực chịu tải đồng đều theo 4 hướng (nén, nâng, ngang trái/phải) và tự động bù đắp sai số góc khi gá đặt cơ khí.

Mã sản phẩm HGW65CB có kích thước danh định size 65, chiều dài thân block tiêu chuẩn (L1 = 130 mm), mặt bích rộng W = 170 mm trang bị lỗ thông Ø16 mm chuyên dụng bắt ốc từ dưới mặt bích lên (Bottom Mounting). Đây là giải pháp dẫn hướng tuyến tính lý tưởng cho các dòng máy công cụ CNC cỡ lớn, máy phay giường, cẩu trục tự động, hệ thống gantry siêu nặng và các dây chuyền tự động hóa công nghiệp B2B cần độ cứng vững tuyệt đối.

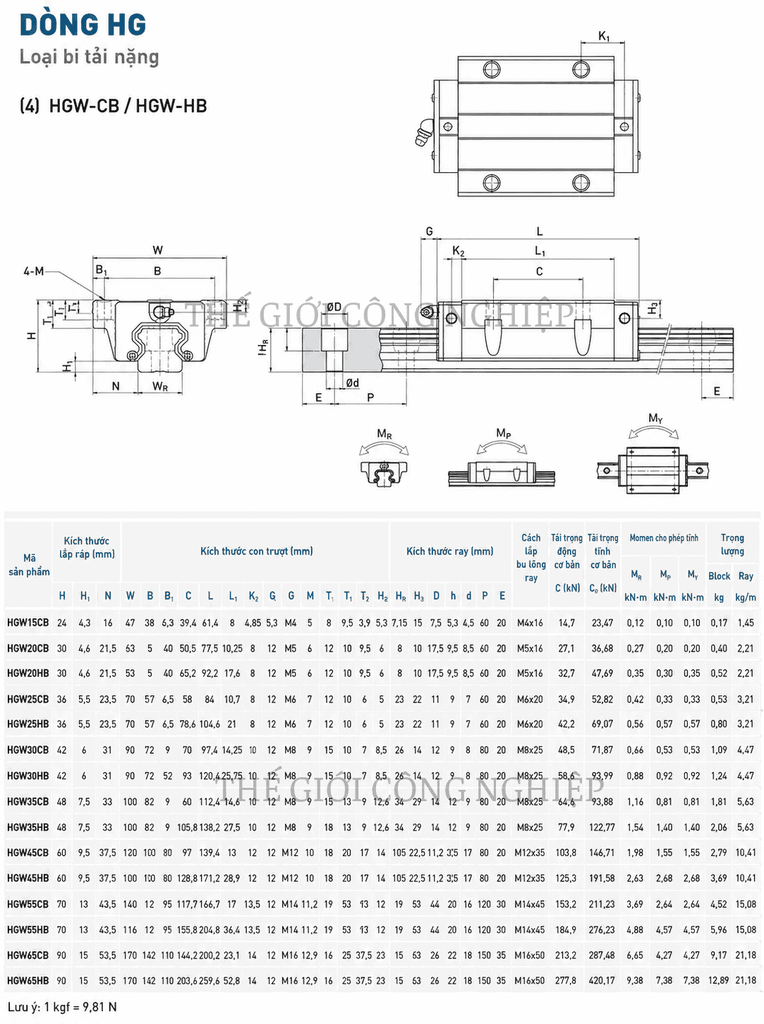

2. Bảng Thông Số Kỹ Thuật

Hạng mục thông số	Giá trị kỹ thuật
Thương hiệu	HIWIN
Model sản phẩm	HGW65CB
Dòng sản phẩm (Series)	HG Series (Flange Type - Mặt bích rộng)
Cấp tải trọng	Heavy Load (Tải nặng / Block tiêu chuẩn)
Kiểu bắt ốc (Mounting)	Bắt ốc từ phía dưới bích lên (Bottom Mounting - CB type)
Chiều cao lắp ráp tổng (H)	90 mm
Chiều rộng block mặt bích (W)	170 mm
Chiều dài tổng block (L)	186 mm
Chiều dài thân block (L1)	130 mm
Khoảng hở gầm con trượt (H1)	15 mm
Khoảng cách lỗ bắt ốc (B x C)	142 x 110 mm
Quy cách lỗ bắt ốc (M)	Lỗ thông Ø16 mm (Bottom Mounting)
Tải trọng động danh định (C)	208,3 kN (208.300 N)
Tải trọng tĩnh danh định (C0)	286,81 kN (286.810 N)
Momen tĩnh MR (Roll)	6,41 kN-m
Momen tĩnh MP (Pitch)	4,20 kN-m
Momen tĩnh MY (Yaw)	4,20 kN-m
Khối lượng block con trượt	9,17 kg

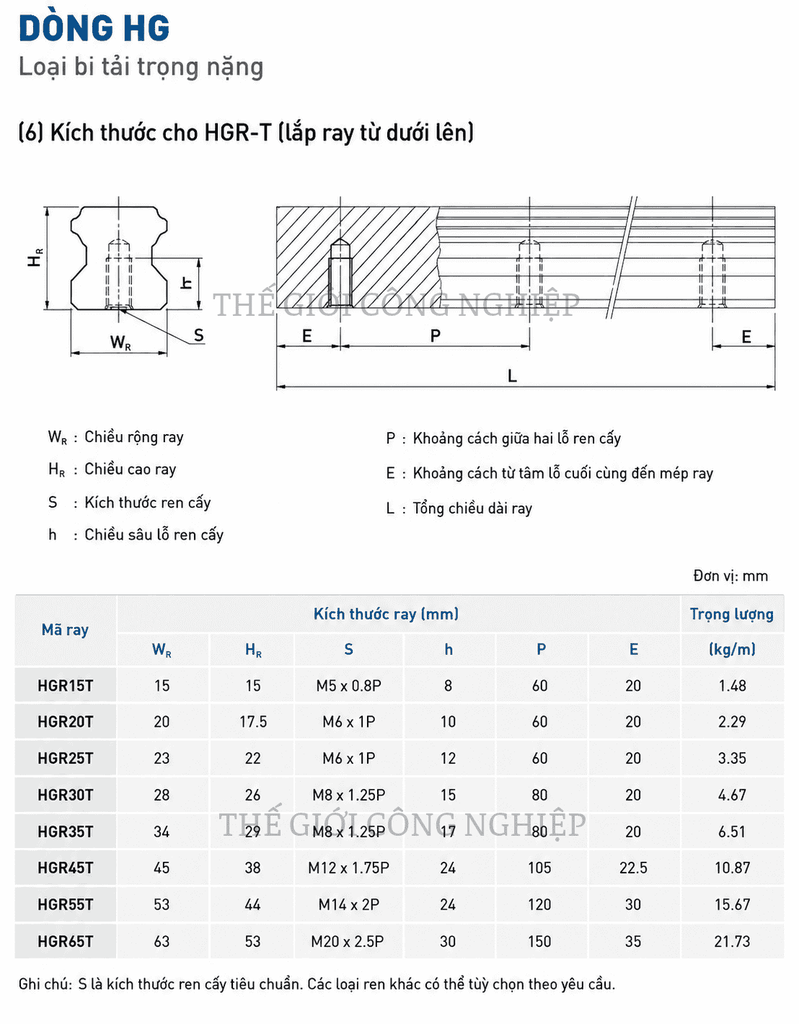

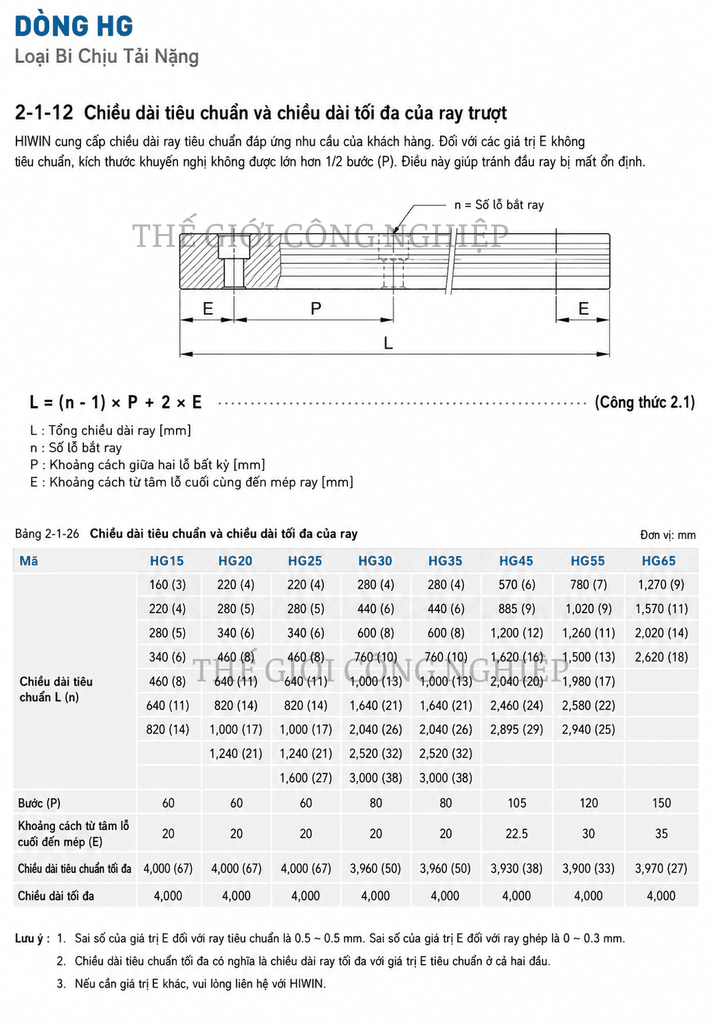

Mã thanh ray tương thích	HGR65
Chiều rộng thanh ray (WR)	63 mm
Chiều cao thanh ray (HR)	53 mm
Bước lỗ thanh ray (P)	150 mm
Ốc bắt ray tương thích	M16 x 50 mm

3. Cấu Tạo

Block con trượt mặt bích HIWIN HGW65CB được hoàn thiện từ 6 thành phần cơ khí cốt lõi:

Thân Block thép hợp kim (L1 = 130 mm): Thân thép nguyên khối tôi cao tần đạt độ cứng bề mặt cao, mở rộng mặt bích W = 170 mm gia công lỗ thông Ø16 mm bắt ốc từ bên dưới.
Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Bi thép chịu lực di chuyển tuần hoàn khép kín qua đầu chuyển hướng nhựa chịu mòn (End Cap), đảm bảo vận hành êm ái.
Bố trí góc tiếp xúc 45° (DF Layout): Cân bằng lực chịu tải 4 hướng và tự căn chỉnh vị trí triệt tiêu độ lệch gá đặt.
Hệ thống phớt chắn bụi kép (Dual-Lip Sealing): Phớt đầu (End Seal) và phớt gầm (Bottom Seal) bảo vệ mạch bi khỏi phôi kim loại, bụi bẩn và chất bôi trơn.
Khung định hình giữ bi (Ball Retainer): Giữ chặt bi thép trong rãnh khi tháo rời block khỏi thanh ray HGR65, chống rơi bi khi thi công.
Hệ thống bôi trơn: Đầu block trang bị vú mỡ bôi trơn dẫn mỡ trực tiếp tới các rãnh bi tuần hoàn.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGW65CB

HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
W: Kiểu block mặt bích rộng có cánh (Flange Type).
65: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 63 mm, size 65).
C: Cấp tải nặng tiêu chuẩn (Heavy Load / Block dài L1 = 130 mm).
B: Kiểu gá lắp bắt ốc từ phía dưới mặt bích lên qua lỗ thông Ø16 mm (Bottom Mounting).

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

Khả năng chịu tải cực lớn: Thiết kế size 65 đạt tải động C = 208,3 kN và tải tĩnh C0 = 286,81 kN.
Gá đặt từ bên dưới chắc chắn: Lỗ thông Ø16 mm bắt từ dưới lên phù hợp cho kết cấu đế máy dày và mặt bích phẳng.
Độ chính xác và độ cứng vững cao: Vận hành ổn định dưới tải trọng nặng liên tục, giảm thiểu biến dạng đàn hồi.

Ứng dụng công nghiệp:

Máy phay giường CNC, máy bào gantry công suất lớn.
Máy gia công cơ khí hạng nặng, máy cắt tấm kim loại công nghiệp.
Cẩu trục, bàn nâng tự động hóa và dây chuyền ép thủy lực B2B.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

Bôi trơn: Sử dụng mỡ gốc Lithium bơm qua vú mỡ bôi trơn. Bảo trì bơm bổ sung định kỳ sau mỗi 100 km - 500 km hành trình.
Lắp đặt: Lắp thẳng trực tiếp con trượt vào thanh ray HGR65 (không tháo khung giữ bi ra trước). Siết bu-lông M16x50mm bắt ray theo lực siết tiêu chuẩn.

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGW65CB khác gì so với HGW65CC?

Trả lời: HGW65CB và HGW65CC đều có cùng kích thước tổng thể H = 90 mm, W = 170 mm, L = 186 mm và cấp tải nặng C = 208,3 kN, C0 = 286,81 kN. Điểm khác biệt duy nhất là HGW65CB sử dụng lỗ thông Ø16 mm bắt ốc từ phía dưới mặt bích lên (Bottom Mounting - B type), còn HGW65CC trang bị lỗ ren M16 bắt ốc linh hoạt 2 chiều từ trên hoặc dưới (Top/Bottom Mounting - C type).

Q2: Con trượt HGW65CB sử dụng thanh ray dẫn hướng nào?

Trả lời: HGW65CB tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR65 (chiều rộng ray WR = 63 mm, chiều cao HR = 53 mm, bước lỗ P = 150 mm, dùng ốc bắt ray M16x50).
