Con Trượt HIWIN HGW20CB

Con trượt HIWIN HGW20CB thuộc dòng HG Series mặt bích rộng có cánh (Flange Type), cấp tải nặng (Heavy Load), bắt ốc từ phía dưới bích lên qua lỗ thông Ø6 mm (Bottom Mounting B type). Đạt tải trọng động danh định C = 27,7 kN (27.700 N) và tải trọng tĩnh C0 = 36,68 kN (36.680 N). Kích thước tổng thể chuẩn xác: Chiều Cao H = 30 mm x Chiều Rộng W = 63 mm x Chiều Dài L = 77,5 mm.

1. Giới Thiệu

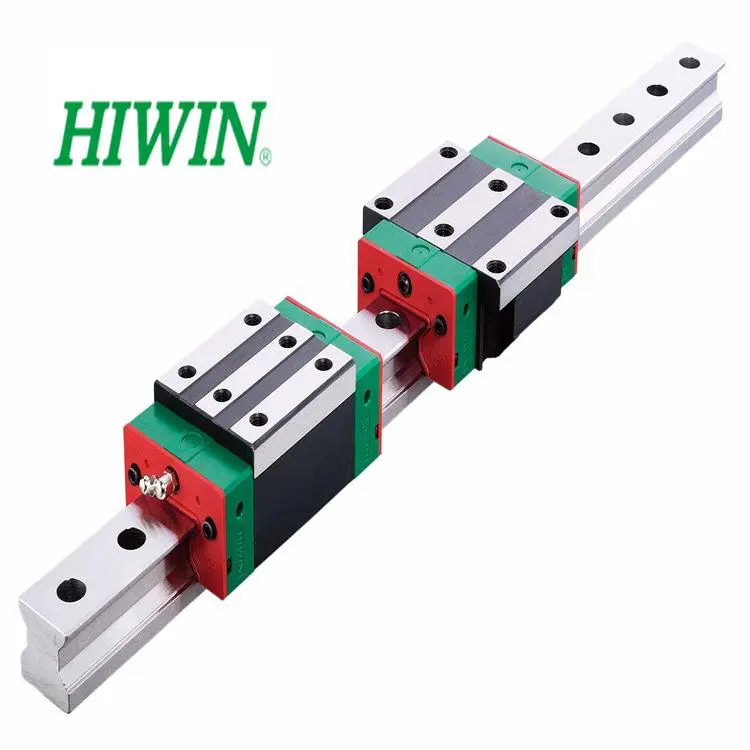

Con Trượt HIWIN HGW20CB là dòng block con trượt mặt bích rộng tiêu chuẩn thuộc HG Series do thương hiệu HIWIN (Đài Loan) sản xuất. Sản phẩm sở hữu thiết kế 4 dãy bi thép tuần hoàn góc tiếp xúc 45° (DF Layout), giúp phân bổ lực chịu tải đồng đều theo 4 hướng (nén, nâng, ngang trái/phải) và tự động bù đắp sai số góc khi gá đặt cơ khí.

Mã sản phẩm HGW20CB có chiều dài thân block tiêu chuẩn (L1 = 50,5 mm), chiều dài tổng L = 77,5 mm, đạt tải trọng động C = 27,7 kN và tải trọng tĩnh C0 = 36,68 kN. Thiết kế mặt bích mở rộng W = 63 mm gia công lỗ thông Ø6.0 mm, cho phép luồn bu-lông bắt ngược cố định từ phía dưới bích lên (Bottom Mounting B type), đặc biệt thích hợp cho các ứng dụng dẫn hướng tuyến tính trong máy cắt CNC, máy chế biến gỗ, bàn trượt tự động hóa và các hệ thống máy công nghiệp B2B cần gá lắp ẩn bu-lông.

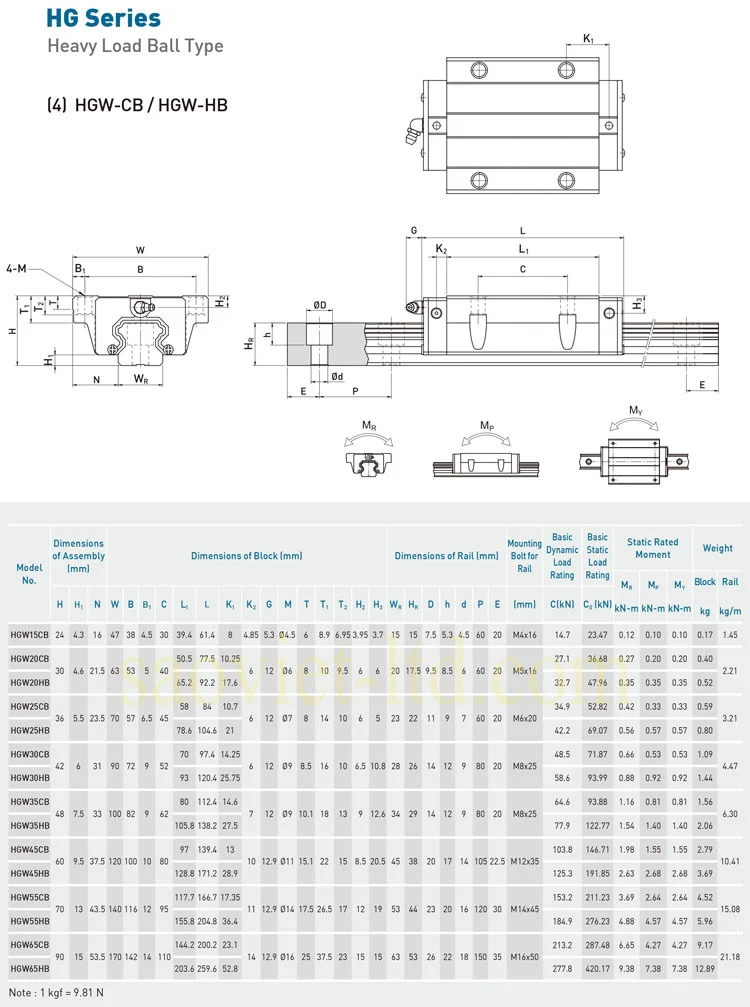

2. Bảng Thông Số Kỹ Thuật

Hạng mục thông số	Giá trị kỹ thuật
Thương hiệu	HIWIN
Model sản phẩm	HGW20CB
Dòng sản phẩm (Series)	HG Series (Flange Type - Mặt bích rộng)
Cấp tải trọng	Heavy Load (Tải nặng / Block tiêu chuẩn)
Kiểu bắt ốc (Mounting)	Bắt ốc từ phía dưới bích lên qua lỗ thông Ø6.0 mm (Bottom Mounting B type)
Chiều cao lắp ráp tổng (H)	30 mm
Chiều rộng block mặt bích (W)	63 mm
Chiều dài tổng block (L)	77,5 mm
Chiều dài thân block (L1)	50,5 mm
Khoảng hở gầm con trượt (H1)	4,6 mm
Khoảng cách lỗ bắt ốc (B x C)	53 x 40 mm
Quy cách lỗ bắt ốc con trượt (M)	Lỗ thông Ø6.0 mm (Bottom Mounting)
Tải trọng động danh định (C)	27,7 kN (27.700 N)
Tải trọng tĩnh danh định (C0)	36,68 kN (36.680 N)
Momen tĩnh MR (Roll)	0,27 kN-m
Momen tĩnh MP (Pitch)	0,20 kN-m
Momen tĩnh MY (Yaw)	0,20 kN-m
Khối lượng block con trượt	0,35 kg
Mã thanh ray tương thích	HGR20
Chiều rộng thanh ray (WR)	20 mm
Chiều cao thanh ray (HR)	17,5 mm
Bước lỗ thanh ray (P)	60 mm
Ốc bắt ray tương thích	M5 x 16 mm

3. Cấu Tạo

Block con trượt mặt bích HIWIN HGW20CB được hoàn thiện từ 6 thành phần cơ khí cốt lõi:

Thân Block thép hợp kim (L1 = 50,5 mm): Thân thép nguyên khối tôi cao tần đạt độ cứng bề mặt cao, mở rộng mặt bích W = 63 mm gia công lỗ thông Ø6.0 mm chính xác.
Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Bi thép chịu lực di chuyển tuần hoàn khép kín qua đầu chuyển hướng nhựa chịu mòn (End Cap), đảm bảo vận hành êm ái.
Bố trí góc tiếp xúc 45° (DF Layout): Cân bằng lực chịu tải 4 hướng và tự căn chỉnh vị trí triệt tiêu độ lệch gá đặt.
Hệ thống phớt chắn bụi kép (Dual-Lip Sealing): Phớt đầu (End Seal) và phớt gầm (Bottom Seal) bảo vệ mạch bi khỏi phôi kim loại, bụi bẩn và chất bôi trơn.
Khung định hình giữ bi (Ball Retainer): Giữ chặt bi thép trong rãnh khi tháo rời block khỏi thanh ray HGR20, chống rơi bi khi thi công.
Hệ thống bôi trơn: Đầu block trang bị vú mỡ bôi trơn M6x0.75P dẫn mỡ trực tiếp tới các rãnh bi tuần hoàn.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGW20CB

HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
W: Kiểu block mặt bích rộng có cánh (Flange Type).
20: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 20 mm, size 20).
C: Cấp tải nặng tiêu chuẩn (Heavy Load / Block dài tiêu chuẩn L1 = 50,5 mm).
B: Kiểu gá lắp bắt ốc từ phía dưới bích lên qua lỗ thông Ø6.0 mm (Bottom Mounting B type).

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

Kết cấu gọn gàng, tải trọng cao: Kích thước L = 77,5 mm nhỏ gọn nhưng đạt tải động C = 27,7 kN và tải tĩnh C0 = 36,68 kN.
Mặt bích gá lắp giấu bu-lông: Thiết kế lỗ thông Ø6.0 mm bắt ốc từ dưới lên giúp mặt trên bích phẳng hoàn toàn, tăng tính thẩm mỹ và dễ vệ sinh.
Vận hành chính xác, bền bỉ: Ma sát thấp, độ rơ thấp, tuổi thọ vận hành cao trong điều kiện bôi trơn tiêu chuẩn.

Ứng dụng công nghiệp:

Máy phay CNC, máy khắc gỗ, máy cắt Plasma / Laser.
Cánh tay robot công nghiệp, bàn trượt tự động hóa B2B.
Dây chuyền đóng gói, máy lắp ráp linh kiện điện tử.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

Bôi trơn: Sử dụng mỡ gốc Lithium bơm qua vú mỡ M6x0.75P. Bảo trì bơm bổ sung định kỳ sau mỗi 100 km - 500 km hành trình.
Lắp đặt: Lắp thẳng trực tiếp con trượt vào thanh ray HGR20 (không tháo khung giữ bi ra trước). Siết bu-lông M5x16mm bắt ray theo lực siết tiêu chuẩn 883 N-cm (90 kgf-cm).

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGW20CB khác gì so với HGW20CC và HGW20CA?

Trả lời: HGW20CB có lỗ thông Ø6.0 mm bắt ốc ngược từ dưới lên (Bottom Mounting B type). Trong khi HGW20CA có lỗ ren M6 bắt ốc từ trên xuống (Top Mounting A type), còn HGW20CC có lỗ ren M6 kết hợp lỗ thông cho phép bắt ốc 2 chiều (Top/Bottom Mounting CC type). Cả 3 mã đều có chung kích thước H = 30 mm, W = 63 mm, L = 77,5 mm, C = 27,7 kN.

Q2: Con trượt HGW20CB sử dụng thanh ray dẫn hướng nào?

Trả lời: HGW20CB tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR20 (chiều rộng ray WR = 20 mm, chiều cao HR = 17,5 mm, bước lỗ P = 60 mm, dùng ốc bắt ray M5x16).
