Con Trượt HIWIN HGW45CB
Con trượt HIWIN HGW45CB thuộc dòng HG Series mặt bích rộng có cánh (Flange Type), tải trọng nặng (Heavy Load), thiết kế bắt ốc từ dưới mặt bích lên qua lỗ thông Ø11 mm (B type). Đạt tải trọng động danh định C = 92,6 kN (92.600 N) và tải trọng tĩnh C0 = 126,31 kN (126.310 N). Kích thước tổng thể chuẩn xác: Chiều Cao H = 60 mm x Chiều Rộng W = 120 mm x Chiều Dài L = 139,4 mm.
1. Giới Thiệu

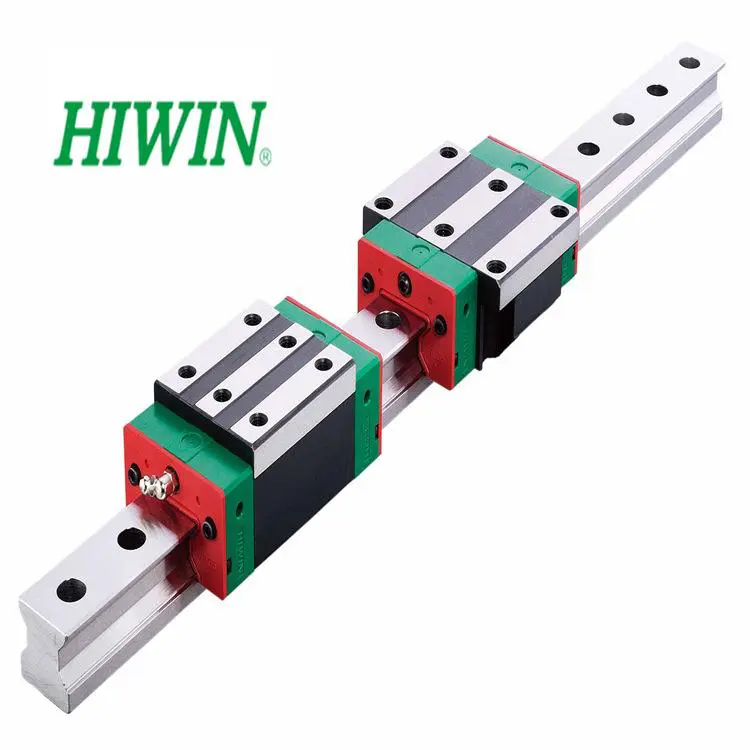

Con Trượt HIWIN HGW45CB là dòng block con trượt mặt bích rộng tiêu chuẩn thuộc HG Series do thương hiệu HIWIN (Đài Loan) sản xuất. Sản phẩm sở hữu thiết kế 4 dãy bi thép tuần hoàn góc tiếp xúc 45° (DF Layout), giúp phân bổ lực chịu tải đồng đều theo 4 hướng (nén, nâng, ngang trái/phải) và tự động bù đắp sai số góc khi gá đặt cơ khí.
Mã sản phẩm HGW45CB có chiều dài thân block tiêu chuẩn (L1 = 102,5 mm), chiều dài tổng block L = 139,4 mm, đạt tải trọng động C = 92,6 kN và tải tĩnh C0 = 126,31 kN. Thiết kế mặt bích mở rộng W = 120 mm trang bị lỗ thông Ø11 mm chuyên dụng cho phương án bắt ốc cố định từ phía dưới mặt bích lên (Bottom Mounting B type), đặc biệt thích hợp cho các ứng dụng dẫn hướng tuyến tính trong máy cắt CNC khổ lớn, máy phay kim loại, robot công nghiệp và các hệ thống máy tự động hóa B2B cần độ cứng vững cao.

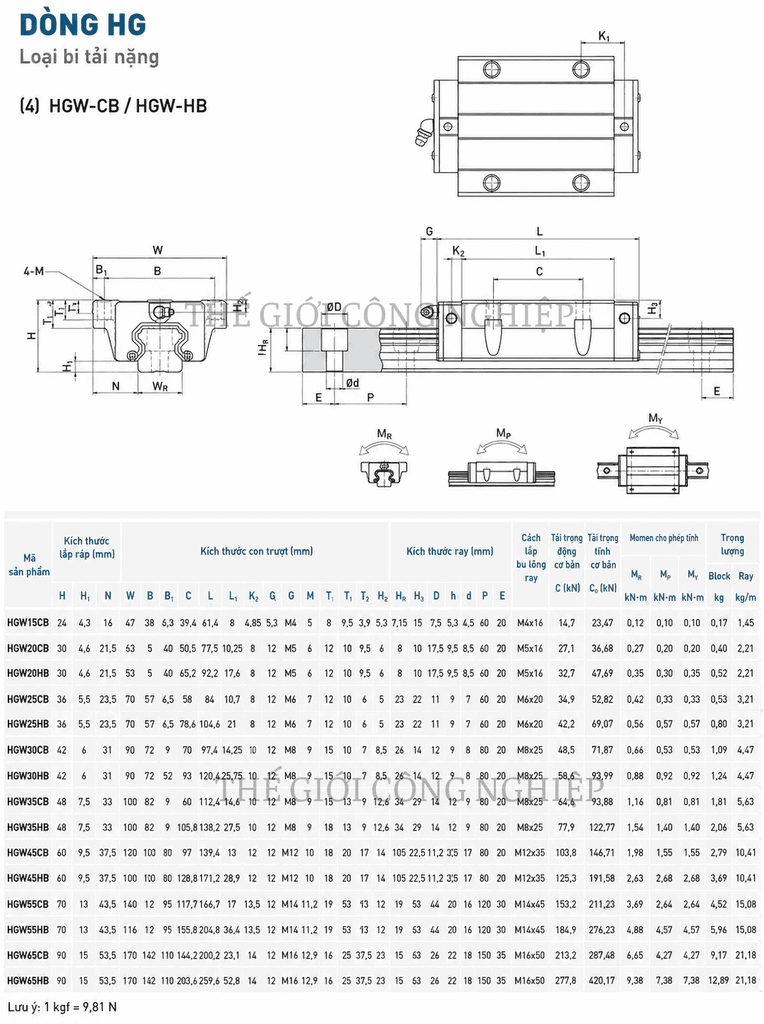

2. Bảng Thông Số Kỹ Thuật
| Hạng mục thông số | Giá trị kỹ thuật |
|---|---|
| Thương hiệu | HIWIN |
| Model sản phẩm | HGW45CB |
| Dòng sản phẩm (Series) | HG Series (Flange Type - Mặt bích rộng) |
| Cấp tải trọng | Heavy Load (Tải trọng nặng / Block tiêu chuẩn) |
| Kiểu bắt ốc (Mounting) | Bắt ốc từ dưới bích lên qua lỗ thông Ø11 mm (B type) |
| Chiều cao lắp ráp tổng (H) | 60 mm |
| Chiều rộng block mặt bích (W) | 120 mm |
| Chiều dài tổng block (L) | 139,4 mm |
| Chiều dài thân block (L1) | 102,5 mm |
| Khoảng hở gầm con trượt (H1) | 9,5 mm |
| Khoảng cách lỗ bắt ốc (B x C) | 100 x 80 mm |
| Quy cách lỗ bắt ốc con trượt (M) | Lỗ thông Ø11 mm (Bottom Mounting) |
| Tải trọng động danh định (C) | 92,6 kN (92.600 N) |
| Tải trọng tĩnh danh định (C0) | 126,31 kN (126.310 N) |
| Momen tĩnh MR (Roll) | 1,73 kN-m |
| Momen tĩnh MP (Pitch) | 1,28 kN-m |
| Momen tĩnh MY (Yaw) | 1,28 kN-m |
| Khối lượng block con trượt | 2,73 kg |
| Mã thanh ray tương thích | HGR45 |
| Chiều rộng thanh ray (WR) | 45 mm |
| Chiều cao thanh ray (HR) | 38 mm |

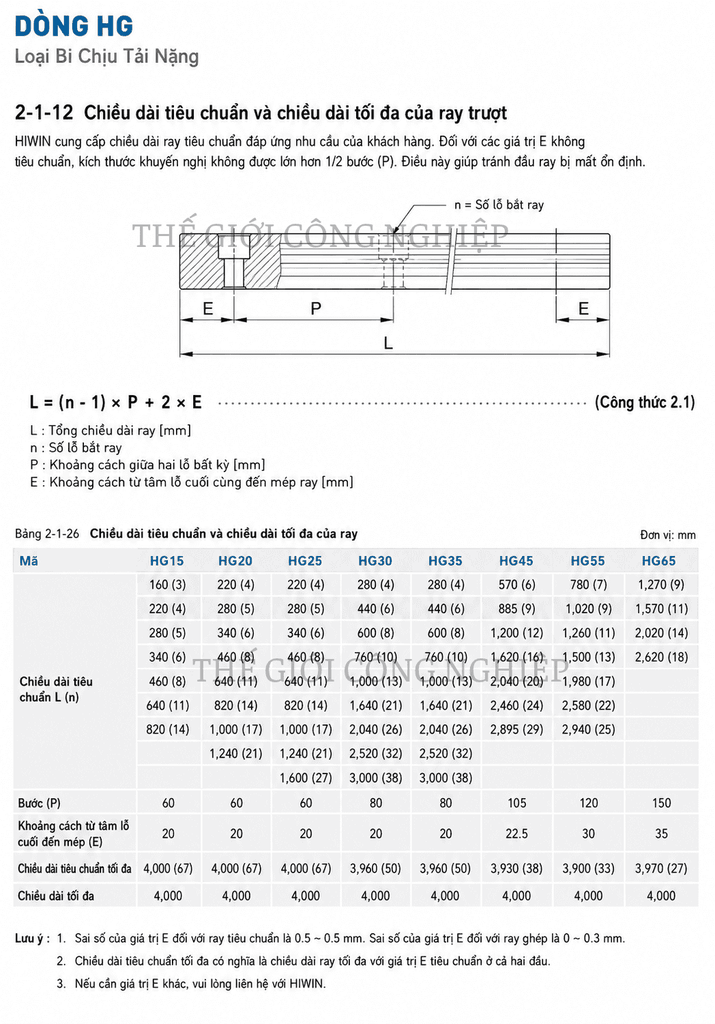

| Bước lỗ thanh ray (P) | 105 mm |
| Ốc bắt ray tương thích | M12 x 35 mm |
3. Cấu Tạo
Block con trượt mặt bích HIWIN HGW45CB được hoàn thiện từ 6 thành phần cơ khí cốt lõi:
- Thân Block thép hợp kim (L1 = 102,5 mm): Thân thép nguyên khối tôi cao tần đạt độ cứng bề mặt cao, mở rộng mặt bích W = 120 mm gia công lỗ thông Ø11 mm chính xác.
- Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Bi thép chịu lực di chuyển tuần hoàn khép kín qua đầu chuyển hướng nhựa chịu mòn (End Cap), đảm bảo vận hành êm ái.
- Bố trí góc tiếp xúc 45° (DF Layout): Cân bằng lực chịu tải 4 hướng và tự căn chỉnh vị trí triệt tiêu độ lệch gá đặt.
- Hệ thống phớt chắn bụi kép (Dual-Lip Sealing): Phớt đầu (End Seal) và phớt gầm (Bottom Seal) bảo vệ mạch bi khỏi phôi kim loại, bụi bẩn và chất bôi trơn.
- Khung định hình giữ bi (Ball Retainer): Giữ chặt bi thép trong rãnh khi tháo rời block khỏi thanh ray HGR45, chống rơi bi khi thi công.
- Hệ thống bôi trơn: Đầu block trang bị vú mỡ bôi trơn dẫn mỡ trực tiếp tới các rãnh bi tuần hoàn.
4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGW45CB
- HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
- W: Kiểu block mặt bích rộng có cánh (Flange Type).
- 45: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 45 mm, size 45).
- C: Cấp tải trọng nặng tiêu chuẩn (Heavy Load / Block tiêu chuẩn L1 = 102,5 mm).
- B: Kiểu gá lắp bắt ốc từ dưới mặt bích lên qua lỗ thông Ø11 mm (Bottom Mounting).
5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế
Ưu điểm cơ khí nổi bật:
- Tải trọng cao trong kích thước tiêu chuẩn: Thân tiêu chuẩn L1 = 102,5 mm giúp đạt tải động C = 92,6 kN và tải tĩnh C0 = 126,31 kN.
- Mặt bích lỗ thông gá đặt từ bên dưới: Thiết kế lỗ thông Ø11 mm thích hợp kết nối với các kết cấu máy bắt bu-lông ngược từ dưới bích lên.
- Vận hành chính xác, bền bỉ: Ma sát thấp, độ rơ thấp, tuổi thọ vận hành cao trong điều kiện bôi trơn tiêu chuẩn.
Ứng dụng công nghiệp:
- Máy phay CNC, máy cắt Laser phôi kim loại lớn, máy cơ khí hạng nặng.
- Cánh tay robot công nghiệp, bàn trượt tự động hóa B2B.
- Dây chuyền đóng gói, máy ép nhựa công nghiệp.
6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật
- Bôi trơn: Sử dụng mỡ gốc Lithium bơm qua vú mỡ bôi trơn. Bảo trì bơm bổ sung định kỳ sau mỗi 100 km - 500 km hành trình.
- Lắp đặt: Lắp thẳng trực tiếp con trượt vào thanh ray HGR45 (không tháo khung giữ bi ra trước). Siết bu-lông M12x35mm bắt ray theo lực siết tiêu chuẩn.
Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)
Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin
7. Câu Hỏi Thường Gặp
Q1: Con trượt HIWIN HGW45CB khác gì so với HGW45CC?
Trả lời: HGW45CB là dòng block mặt bích có lỗ thông Ø11 mm chuyên dùng cho kiểu gá lắp bắt ốc từ dưới bích lên (Bottom Mounting B type). Trong khi HGW45CC là dòng block mặt bích có lỗ ren M12 kết hợp lỗ thông, cho phép bắt ốc linh hoạt 2 chiều từ trên xuống hoặc từ dưới lên (Top/Bottom Mounting CC type). Cả hai mã có cùng kích thước lắp ráp H = 60 mm, W = 120 mm, L = 139,4 mm và tải trọng C = 92,6 kN.
Q2: Con trượt HGW45CB sử dụng thanh ray dẫn hướng nào?
Trả lời: HGW45CB tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR45 (chiều rộng ray WR = 45 mm, chiều cao HR = 38 mm, bước lỗ P = 105 mm, dùng ốc bắt ray M12x35).
