Con Trượt HIWIN HGW15CB

Con trượt HIWIN HGW15CB thuộc dòng HG Series mặt bích rộng có cánh (Flange Type), cấp tải nặng tiêu chuẩn (Heavy Load), thiết kế lỗ thông Ø4.5 mm bắt ốc cố định từ dưới bích lên (Bottom Mounting B type). Đạt tải trọng động danh định C = 14,7 kN (14.700 N) và tải trọng tĩnh C0 = 23,47 kN (23.470 N). Kích thước tổng thể chuẩn xác: Chiều Cao H = 24 mm x Chiều Rộng W = 47 mm x Chiều Dài L = 61,4 mm.

1. Giới Thiệu

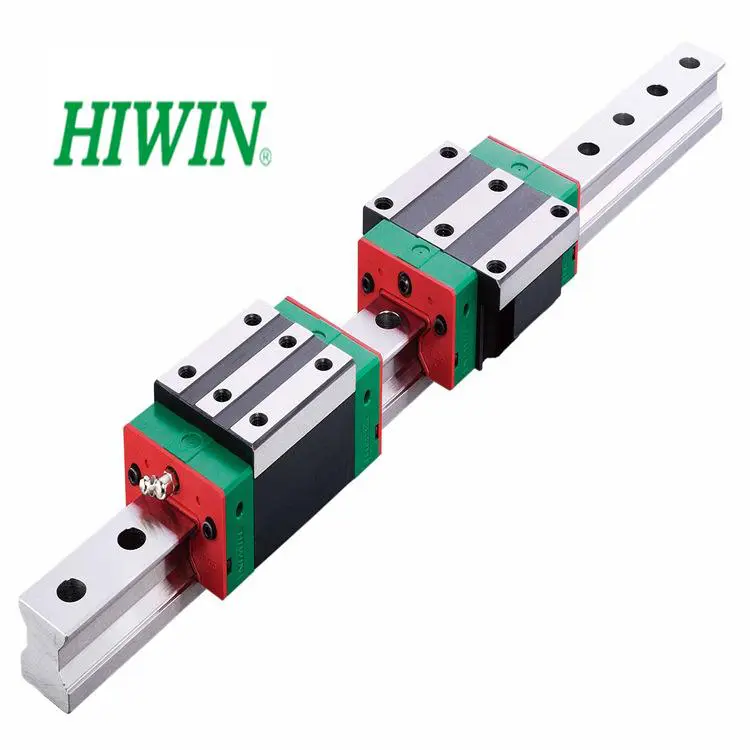

Con Trượt HIWIN HGW15CB là dòng block con trượt mặt bích rộng tiêu chuẩn thuộc HG Series do thương hiệu HIWIN (Đài Loan) sản xuất. Sản phẩm sở hữu thiết kế 4 dãy bi thép tuần hoàn góc tiếp xúc 45° (DF Layout), giúp phân bổ lực chịu tải đồng đều theo 4 hướng (nén, nâng, ngang trái/phải) và tự động bù đắp sai số góc khi gá đặt cơ khí.

Mã sản phẩm HGW15CB có kích thước chiều cao tổng H = 24 mm, chiều rộng bích W = 47 mm và chiều dài thân block L1 = 39,4 mm (chiều dài tổng L = 61,4 mm). Điểm đặc trưng của đuôi mã B là thiết kế lỗ thông Ø4.5 mm trên mặt bích, cho phép bắt bu-lông cố định trực tiếp từ phía dưới bích lên (Bottom Mounting), rất thuận tiện cho các kết cấu khung máy CNC nhỏ, thiết bị tự động hóa, robot sinh học và dây chuyền sản xuất B2B yêu cầu mặt trên bích bằng phẳng.

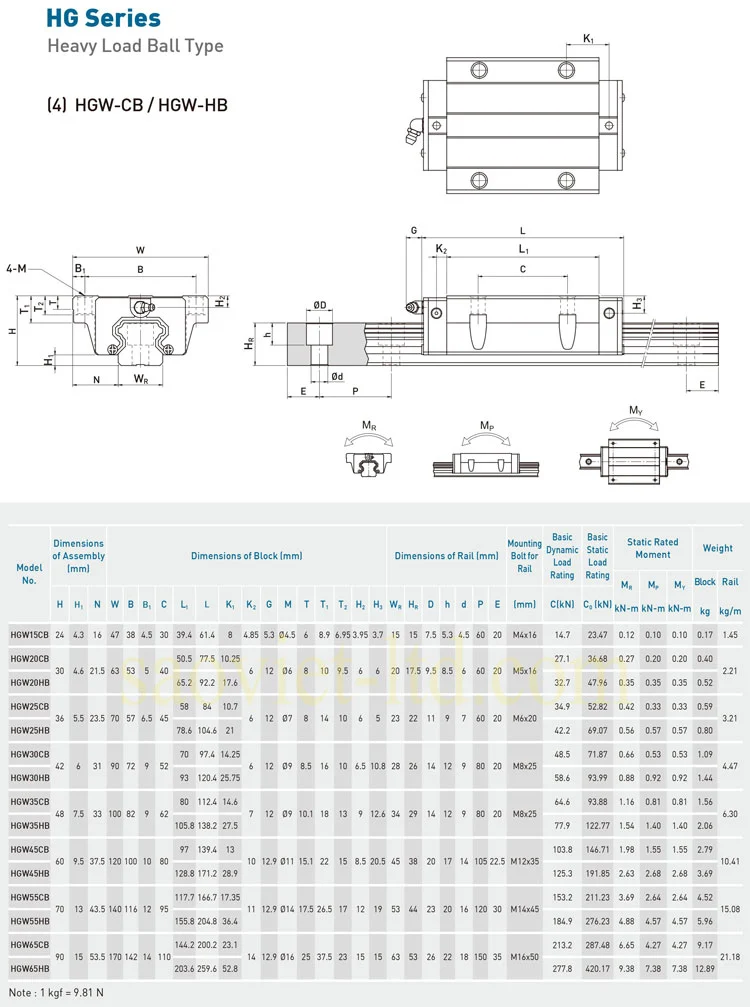

2. Bảng Thông Số Kỹ Thuật

Hạng mục thông số	Giá trị kỹ thuật
Thương hiệu	HIWIN
Model sản phẩm	HGW15CB
Dòng sản phẩm (Series)	HG Series (Flange Type - Mặt bích rộng)
Cấp tải trọng	Heavy Load (Tải nặng tiêu chuẩn)
Kiểu bắt ốc (Mounting)	Bắt ốc từ phía dưới mặt bích lên (Bottom Mounting B type)
Chiều cao lắp ráp tổng (H)	24 mm
Chiều rộng block mặt bích (W)	47 mm
Chiều dài tổng block (L)	61,4 mm
Chiều dài thân block (L1)	39,4 mm
Khoảng hở gầm con trượt (H1)	4,3 mm
Khoảng cách lỗ bắt ốc (B x C)	38 x 30 mm
Quy cách lỗ bắt ốc con trượt (M)	Lỗ thông Ø4.5 mm (Bottom Mounting)
Tải trọng động danh định (C)	14,7 kN (14.700 N)
Tải trọng tĩnh danh định (C0)	23,47 kN (23.470 N)
Momen tĩnh MR (Roll)	0,12 kN-m
Momen tĩnh MP (Pitch)	0,10 kN-m
Momen tĩnh MY (Yaw)	0,10 kN-m
Khối lượng block con trượt	0,17 kg
Mã thanh ray tương thích	HGR15
Chiều rộng thanh ray (WR)	15 mm
Chiều cao thanh ray (HR)	15 mm
Bước lỗ thanh ray (P)	60 mm
Ốc bắt ray tương thích	M4 x 16 mm

3. Cấu Tạo

Block con trượt mặt bích HIWIN HGW15CB được hoàn thiện từ 6 thành phần cơ khí cốt lõi:

Thân Block thép hợp kim (L1 = 39,4 mm): Thân thép nguyên khối tôi cao tần đạt độ cứng bề mặt cao, mở rộng mặt bích W = 47 mm gia công lỗ thông Ø4.5 mm chính xác.
Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Bi thép chịu lực di chuyển tuần hoàn khép kín qua đầu chuyển hướng nhựa chịu mòn (End Cap), đảm bảo vận hành êm ái.
Bố trí góc tiếp xúc 45° (DF Layout): Cân bằng lực chịu tải 4 hướng và tự căn chỉnh vị trí triệt tiêu độ lệch gá đặt.
Hệ thống phớt chắn bụi kép (Dual-Lip Sealing): Phớt đầu (End Seal) và phớt gầm (Bottom Seal) bảo vệ mạch bi khỏi phôi kim loại, bụi bẩn và chất bôi trơn.
Khung định hình giữ bi (Ball Retainer): Giữ chặt bi thép trong rãnh khi tháo rời block khỏi thanh ray HGR15, chống rơi bi khi thi công.
Hệ thống bôi trơn: Đầu block trang bị vú mỡ bôi trơn M4x0.7P dẫn mỡ trực tiếp tới các rãnh bi tuần hoàn.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGW15CB

HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
W: Kiểu block mặt bích rộng có cánh (Flange Type).
15: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 15 mm, size 15).
C: Cấp tải nặng tiêu chuẩn (Heavy Load / Block tiêu chuẩn L1 = 39,4 mm).
B: Kiểu gá lắp bắt ốc từ phía dưới bích lên qua lỗ thông Ø4.5 mm (Bottom Mounting).

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

Kích thước nhỏ gọn, tải trọng cao: Đạt tải động C = 14,7 kN và tải tĩnh C0 = 23,47 kN trong kích thước H = 24 mm x W = 47 mm.
Mặt bích phẳng gá đặt dưới: Lỗ thông Ø4.5 mm giấu bu-lông gá đặt từ dưới lên, giúp bề mặt bích trên hoàn toàn bằng phẳng.
Vận hành chính xác, bền bỉ: Ma sát thấp, độ rơ thấp, tuổi thọ vận hành cao trong điều kiện bôi trơn tiêu chuẩn.

Ứng dụng công nghiệp:

Máy phay CNC mini, máy khắc laser, máy in 3D công nghiệp.
Cánh tay robot tự động hóa, bàn trượt vi chỉnh B2B.
Thiết bị y tế, máy đóng gói và dây chuyền sản xuất điện tử.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

Bôi trơn: Sử dụng mỡ gốc Lithium bơm qua vú mỡ M4. Lượng mỡ nạp ban đầu xấp xỉ 1 cm³. Bảo trì bơm bổ sung định kỳ sau mỗi 100 km - 500 km hành trình.
Lắp đặt: Lắp thẳng trực tiếp con trượt vào thanh ray HGR15 (không tháo khung giữ bi ra trước). Siết bu-lông M4x16mm bắt ray theo lực siết tiêu chuẩn 392 N-cm (40 kgf-cm).

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGW15CB khác gì so với HGW15CA và HGW15CC?

Trả lời: Cả 3 mã đều có kích thước tổng thể H = 24 mm, W = 47 mm, L = 61,4 mm và cùng tải trọng C = 14,7 kN, C0 = 23,47 kN. Sự khác biệt duy nhất nằm ở kiểu lỗ bắt ốc trên mặt bích:

HGW15CA: Lỗ ren M5 bắt ốc từ trên xuống (Top Mounting A type).

HGW15CB: Lỗ thông Ø4.5 mm bắt ốc từ dưới lên (Bottom Mounting B type).

HGW15CC: Lỗ ren M5 kết hợp lỗ thông, bắt ốc linh hoạt 2 chiều từ trên hoặc dưới (Top/Bottom Mounting C type).

Q2: Con trượt HGW15CB sử dụng thanh ray dẫn hướng nào?

Trả lời: HGW15CB tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR15 (chiều rộng ray WR = 15 mm, chiều cao HR = 15 mm, bước lỗ P = 60 mm, dùng ốc bắt ray M4x16).
