Con Trượt HIWIN HGW55CB

Con trượt HIWIN HGW55CB thuộc dòng HG Series mặt bích rộng (Flange Type), tải trọng nặng (Heavy Load), thiết kế bắt ốc từ phía dưới mặt bích lên qua lỗ thông Ø14 mm (Bottom Mounting B type). Đạt tải trọng động danh định C = 153,2 kN (153.200 N) và tải trọng tĩnh C0 = 211,23 kN (211.230 N). Kích thước tổng thể chuẩn xác: Chiều Cao H = 70 mm x Chiều Rộng W = 140 mm x Chiều Dài L = 166,7 mm.

1. Giới Thiệu

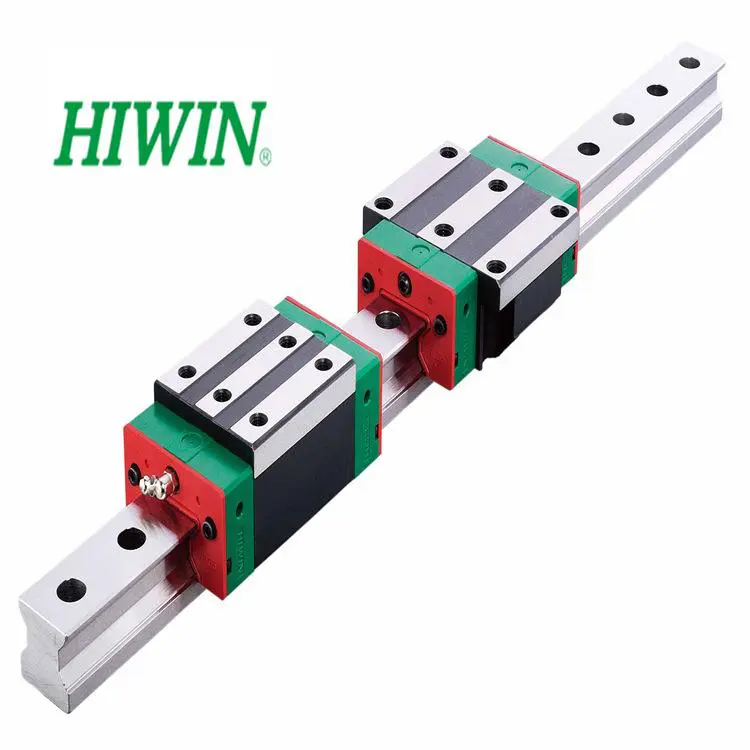

Con Trượt HIWIN HGW55CB là dòng block con trượt mặt bích rộng cỡ lớn thuộc HG Series do thương hiệu HIWIN (Đài Loan) sản xuất. Sản phẩm sở hữu thiết kế 4 dãy bi thép tuần hoàn góc tiếp xúc 45° (DF Layout), giúp phân bổ lực chịu tải đồng đều theo 4 hướng (nén, nâng, ngang trái/phải) và tự động bù đắp sai số góc khi gá đặt cơ khí.

Mã sản phẩm HGW55CB có kích thước thân tiêu chuẩn (L1 = 117,7 mm), thiết kế mặt bích rộng W = 140 mm kết hợp lỗ thông Ø14 mm cho phép bắt bu-lông cố định trực tiếp từ bên dưới bích lên bệ máy (Bottom Mounting B type). Khả năng chịu tải ấn tượng (C = 153,2 kN, C0 = 211,23 kN) làm cho HGW55CB trở thành lựa chọn hàng đầu trong các máy gia công cơ khí siêu trọng, máy phay CNC khổ lớn, máy ép nhựa công nghiệp, thiết bị tự động hóa B2B và dây chuyền nâng hạ tải trọng cao.

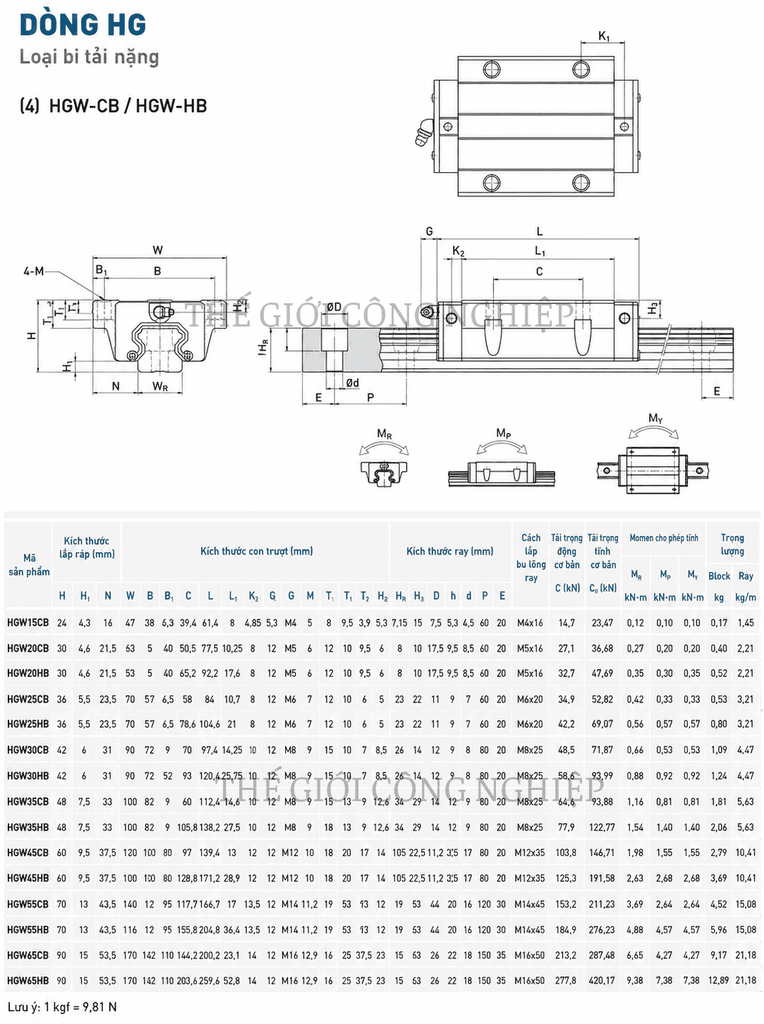

2. Bảng Thông Số Kỹ Thuật

Hạng mục thông số	Giá trị kỹ thuật
Thương hiệu	HIWIN
Model sản phẩm	HGW55CB
Dòng sản phẩm (Series)	HG Series (Flange Type - Mặt bích rộng)
Cấp tải trọng	Heavy Load (Tải nặng / Block tiêu chuẩn)
Kiểu bắt ốc (Mounting)	Bắt ốc từ phía dưới mặt bích lên qua lỗ thông Ø14 mm (Bottom Mounting B type)
Chiều cao lắp ráp tổng (H)	70 mm
Chiều rộng block mặt bích (W)	140 mm
Chiều dài tổng block (L)	166,7 mm
Chiều dài thân block (L1)	117,7 mm
Khoảng hở gầm con trượt (H1)	13 mm
Khoảng cách lỗ bắt ốc (B x C)	116 x 95 mm
Quy cách lỗ bắt ốc con trượt (M)	Lỗ thông Ø14 mm (Bottom Mounting)
Tải trọng động danh định (C)	153,2 kN (153.200 N)
Tải trọng tĩnh danh định (C0)	211,23 kN (211.230 N)
Momen tĩnh MR (Roll)	3,69 kN-m
Momen tĩnh MP (Pitch)	2,64 kN-m
Momen tĩnh MY (Yaw)	2,64 kN-m
Khối lượng block con trượt	4,52 kg
Mã thanh ray tương thích	HGR55
Chiều rộng thanh ray (WR)	53 mm
Chiều cao thanh ray (HR)	44 mm

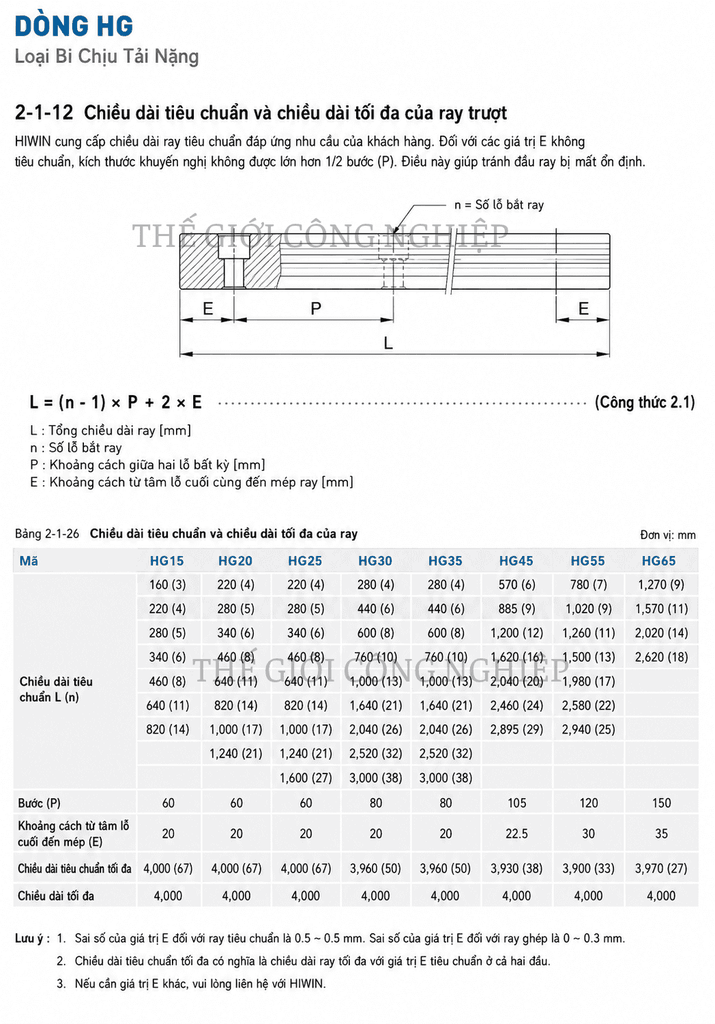

Bước lỗ thanh ray (P)	120 mm
Ốc bắt ray tương thích	M14 x 45 mm

3. Cấu Tạo

Block con trượt mặt bích HIWIN HGW55CB được hoàn thiện từ 6 thành phần cơ khí cốt lõi:

Thân Block thép hợp kim (L1 = 117,7 mm): Thân thép nguyên khối tôi cao tần đạt độ cứng bề mặt cao, mở rộng mặt bích W = 140 mm gia công lỗ thông Ø14 mm chính xác.
Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Bi thép chịu lực di chuyển tuần hoàn khép kín qua đầu chuyển hướng nhựa chịu mòn (End Cap), đảm bảo vận hành êm ái.
Bố trí góc tiếp xúc 45° (DF Layout): Cân bằng lực chịu tải 4 hướng và tự căn chỉnh vị trí triệt tiêu độ lệch gá đặt.
Hệ thống phớt chắn bụi kép (Dual-Lip Sealing): Phớt đầu (End Seal) và phớt gầm (Bottom Seal) bảo vệ mạch bi khỏi phôi kim loại, bụi bẩn và chất bôi trơn.
Khung định hình giữ bi (Ball Retainer): Giữ chặt bi thép trong rãnh khi tháo rời block khỏi thanh ray HGR55, chống rơi bi khi thi công.
Hệ thống bôi trơn: Đầu block trang bị vú mỡ bôi trơn dẫn mỡ trực tiếp tới các rãnh bi tuần hoàn.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGW55CB

HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
W: Kiểu block mặt bích rộng có cánh (Flange Type).
55: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 53 mm, size 55).
C: Cấp tải nặng tiêu chuẩn (Heavy Load / Block tiêu chuẩn L1 = 117,7 mm).
B: Kiểu gá lắp bắt ốc từ phía dưới mặt bích lên qua lỗ thông Ø14 mm (Bottom Mounting).

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

Tải trọng rất lớn: Đạt tải động C = 153,2 kN và tải tĩnh C0 = 211,23 kN, đảm bảo sự vững chắc tuyệt đối cho các cụm máy siêu nặng.
Mặt bích gá đặt Bottom Mounting: Lỗ thông Ø14 mm cho phép bắt ốc chắc chắn từ dưới bích lên bệ gá.
Vận hành chính xác, bền bỉ: Ma sát thấp, độ rơ thấp, tuổi thọ vận hành cao trong điều kiện bôi trơn tiêu chuẩn.

Ứng dụng công nghiệp:

Máy phay CNC cổng khổ lớn, máy cắt Plasma / Laser công nghiệp nặng.
Cánh tay robot công nghiệp nặng, thiết bị nâng hạ và chuyển hàng tự động B2B.
Dây chuyền ép nhựa, máy đột dập và máy móc gia công cơ khí tải trọng cao.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

Bôi trơn: Sử dụng mỡ gốc Lithium bơm qua vú mỡ bôi trơn. Bảo trì bơm bổ sung định kỳ sau mỗi 100 km - 500 km hành trình.
Lắp đặt: Lắp thẳng trực tiếp con trượt vào thanh ray HGR55 (không tháo khung giữ bi ra trước). Siết bu-lông M14x45mm bắt ray theo lực siết tiêu chuẩn.

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGW55CB khác gì so với HGW55CC?

Trả lời: HGW55CB và HGW55CC đều là block con trượt mặt bích kích thước tiêu chuẩn (Heavy Load, L = 166,7 mm, L1 = 117,7 mm, C = 153,2 kN, C0 = 211,23 kN). Điểm khác biệt duy nhất là HGW55CB dùng kiểu gá lắp B (Bottom Mounting - bắt ốc từ dưới bích lên qua lỗ thông Ø14 mm), trong khi HGW55CC dùng kiểu gá lắp C (Top/Bottom Mounting - lỗ ren M14 kết hợp lỗ thông cho phép bắt ốc từ trên xuống hoặc từ dưới lên).

Q2: Con trượt HGW55CB sử dụng thanh ray dẫn hướng nào?

Trả lời: HGW55CB tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR55 (chiều rộng ray WR = 53 mm, chiều cao HR = 44 mm, bước lỗ P = 120 mm, dùng ốc bắt ray M14x45).
