Con Trượt HIWIN HGW35CB

Con trượt HIWIN HGW35CB thuộc dòng HG Series mặt bích rộng có cánh (Flange Type), tải nặng tiêu chuẩn (Heavy Load), bắt ốc từ phía dưới mặt bích lên qua lỗ thông Ø9 mm (B type). Đạt tải trọng động danh định C = 60,0 kN (60.000 N) và tải trọng tĩnh C0 = 87,48 kN (87.480 N). Kích thước tổng thể chuẩn xác: Chiều Cao H = 48 mm x Chiều Rộng W = 100 mm x Chiều Dài L = 109 mm.

1. Giới Thiệu

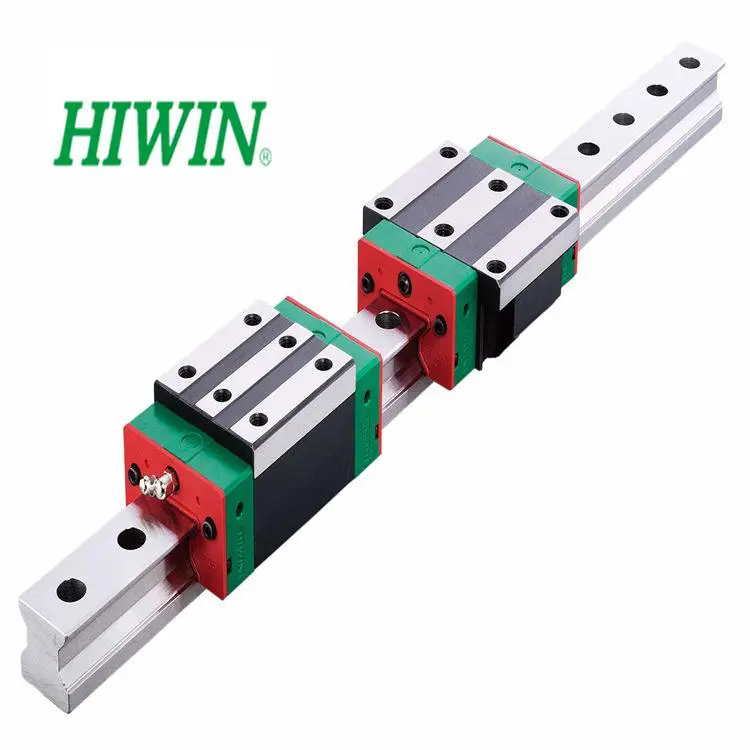

Con Trượt HIWIN HGW35CB là dòng block con trượt mặt bích rộng thuộc HG Series do thương hiệu HIWIN (Đài Loan) sản xuất. Sản phẩm sở hữu thiết kế 4 dãy bi thép tuần hoàn góc tiếp xúc 45° (DF Layout), giúp phân bổ lực chịu tải đồng đều theo 4 hướng (nén, nâng, ngang trái/phải) và tự động bù đắp sai số góc khi gá đặt cơ khí.

Mã sản phẩm HGW35CB thuộc cấp tải nặng tiêu chuẩn với chiều dài thân block L1 = 76,6 mm (chiều dài tổng L = 109 mm). Thiết kế mặt bích rộng W = 100 mm trang bị 4 lỗ thông Ø9 mm cho phép bắt ốc từ bên dưới mặt bích gia công lên (Bottom Mounting - B type), đặc biệt thích hợp cho các ứng dụng dẫn hướng tuyến tính trong máy phay CNC, máy khắc gỗ 3D, robot tự động hóa và các hệ thống máy công nghiệp B2B cần gá lắp ẩn bu-lông.

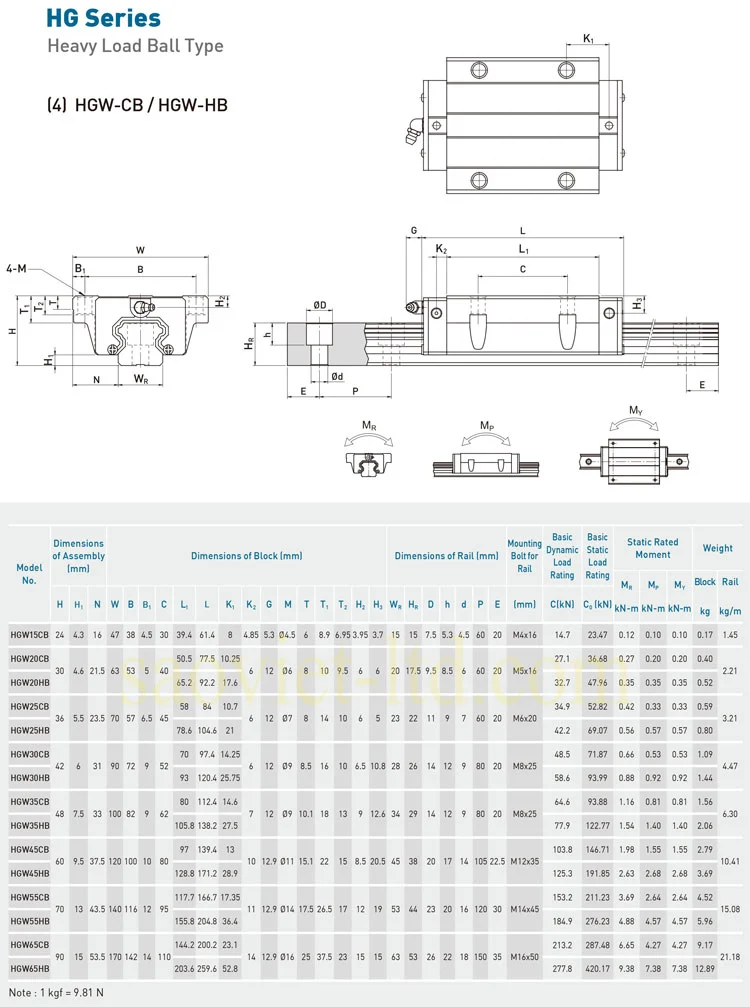

2. Bảng Thông Số Kỹ Thuật

Hạng mục thông số	Giá trị kỹ thuật
Thương hiệu	HIWIN
Model sản phẩm	HGW35CB
Dòng sản phẩm (Series)	HG Series (Flange Type - Mặt bích rộng)
Cấp tải trọng	Heavy Load (Tải nặng tiêu chuẩn / Block tiêu chuẩn)
Kiểu bắt ốc (Mounting)	Bắt ốc từ phía dưới mặt bích lên (Bottom Mounting - B type)
Chiều cao lắp ráp tổng (H)	48 mm
Chiều rộng block mặt bích (W)	100 mm
Chiều dài tổng block (L)	109 mm
Chiều dài thân block (L1)	76,6 mm
Khoảng hở gầm con trượt (H1)	7,5 mm
Khoảng cách lỗ bắt ốc (B x C)	82 x 62 mm
Quy cách lỗ bắt ốc con trượt (O)	Lỗ thông Ø9 mm (Bottom Mounting)
Tải trọng động danh định (C)	60,0 kN (60.000 N)
Tải trọng tĩnh danh định (C0)	87,48 kN (87.480 N)
Momen tĩnh MR (Roll)	1,10 kN-m
Momen tĩnh MP (Pitch)	0,92 kN-m
Momen tĩnh MY (Yaw)	0,92 kN-m
Khối lượng block con trượt	1,56 kg
Mã thanh ray tương thích	HGR35
Chiều rộng thanh ray (WR)	34 mm
Chiều cao thanh ray (HR)	29 mm
Bước lỗ thanh ray (P)	80 mm
Ốc bắt ray tương thích	M8 x 25 mm

3. Cấu Tạo

Block con trượt mặt bích HIWIN HGW35CB được hoàn thiện từ 6 thành phần cơ khí cốt lõi:

Thân Block thép hợp kim (L1 = 76,6 mm): Thân thép nguyên khối tôi cao tần đạt độ cứng bề mặt cao, mở rộng mặt bích W = 100 mm gia công 4 lỗ thông Ø9 mm chính xác.
Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Bi thép chịu lực di chuyển tuần hoàn khép kín qua đầu chuyển hướng nhựa chịu mòn (End Cap), đảm bảo vận hành êm ái.
Bố trí góc tiếp xúc 45° (DF Layout): Cân bằng lực chịu tải 4 hướng và tự căn chỉnh vị trí triệt tiêu độ lệch gá đặt.
Hệ thống phớt chắn bụi kép (Dual-Lip Sealing): Phớt đầu (End Seal) và phớt gầm (Bottom Seal) bảo vệ mạch bi khỏi phôi kim loại, bụi bẩn và chất bôi trơn.
Khung định hình giữ bi (Ball Retainer): Giữ chặt bi thép trong rãnh khi tháo rời block khỏi thanh ray HGR35, chống rơi bi khi thi công.
Hệ thống bôi trơn: Đầu block trang bị vú mỡ bôi trơn dẫn mỡ trực tiếp tới các rãnh bi tuần hoàn.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGW35CB

HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
W: Kiểu block mặt bích rộng có cánh (Flange Type).
35: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 34 mm, size 35).
C: Cấp tải nặng tiêu chuẩn (Heavy Load / Block dài L = 109 mm).
B: Kiểu gá lắp bắt ốc từ phía dưới mặt bích lên qua lỗ thông Ø9 mm (Bottom Mounting).

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

Tải trọng cao & Độ cứng vững vượt trội: Thân block tiêu chuẩn L = 109 mm giúp đạt tải động C = 60,0 kN và tải tĩnh C0 = 87,48 kN.
Bắt ốc dưới bích thẩm mỹ: Thiết kế lỗ thông Ø9 mm cho phép bắt ốc ẩn từ dưới bích lên, tối ưu mặt phẳng gá khung máy.
Vận hành chính xác, bền bỉ: Ma sát thấp, độ rơ thấp, tuổi thọ vận hành cao trong điều kiện bôi trơn tiêu chuẩn.

Ứng dụng công nghiệp:

Máy phay CNC, máy khắc gỗ 3D, máy cắt Plasma / Laser B2B.
Cánh tay robot công nghiệp, bàn trượt tự động hóa B2B.
Dây chuyền đóng gói, máy ép nhựa công nghiệp.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

Bôi trơn: Sử dụng mỡ gốc Lithium bơm qua vú mỡ bôi trơn. Bảo trì bơm bổ sung định kỳ sau mỗi 100 km - 500 km hành trình.
Lắp đặt: Lắp thẳng trực tiếp con trượt vào thanh ray HGR35 (không tháo khung giữ bi ra trước). Siết bu-lông M8x25mm bắt ray theo lực siết tiêu chuẩn.

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGW35CB khác gì so với HGW35CC?

Trả lời: HGW35CB là dòng block mặt bích bắt ốc từ phía dưới bích lên qua lỗ thông Ø9 mm (Bottom Mounting - B type). Trong khi HGW35CC là dòng block mặt bích trang bị lỗ ren M10 cho phép bắt ốc linh hoạt 2 chiều từ trên xuống hoặc từ dưới lên (Top/Bottom Mounting - C type). Cả 2 mã có cùng kích thước H = 48 mm, W = 100 mm, L = 109 mm và tải trọng C = 60,0 kN.

Q2: Con trượt HGW35CB sử dụng thanh ray dẫn hướng nào?

Trả lời: HGW35CB tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR35 (chiều rộng ray WR = 34 mm, chiều cao HR = 29 mm, bước lỗ P = 80 mm, dùng ốc bắt ray M8x25).
