Con Trượt HIWIN HGH15CA
Con trượt HIWIN HGH15CA thuộc dòng HG Series mặt bích nhỏ không cánh, tải trọng nặng (Heavy Load), đạt tải trọng động danh định C = 14,7 kN và tải trọng tĩnh C0 = 23,47 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 28 mm x Chiều Rộng W = 34 mm x Chiều Dài L = 61,4 mm.
1. Giới Thiệu
Con Trượt HIWIN HGH15CA là dòng block con trượt vuông tiêu chuẩn nhỏ gọn thuộc Series HG do HIWIN (Đài Loan) sản xuất. Sản phẩm được thiết kế với 4 dãy bi thép tiếp xúc góc 45° (DF Layout) mang lại khả năng chịu tải trọng đồng đều theo cả 4 hướng (nén, nâng, ngang trái/phải) và tự căn chỉnh vị trí linh hoạt để triệt tiêu sai số gá đặt cơ khí.
Mã sản phẩm HGH15CA là mã con trượt vuông phổ biến nhất trong phân khúc size 15, sở hữu mặt bích nhỏ không cánh, tối ưu không gian lắp đặt cho các hệ thống truyền động tuyến tính nhỏ và trung bình, máy CNC mini, máy khắc khắc gỗ, thiết bị đo lường chính xác và tự động hóa công nghiệp.

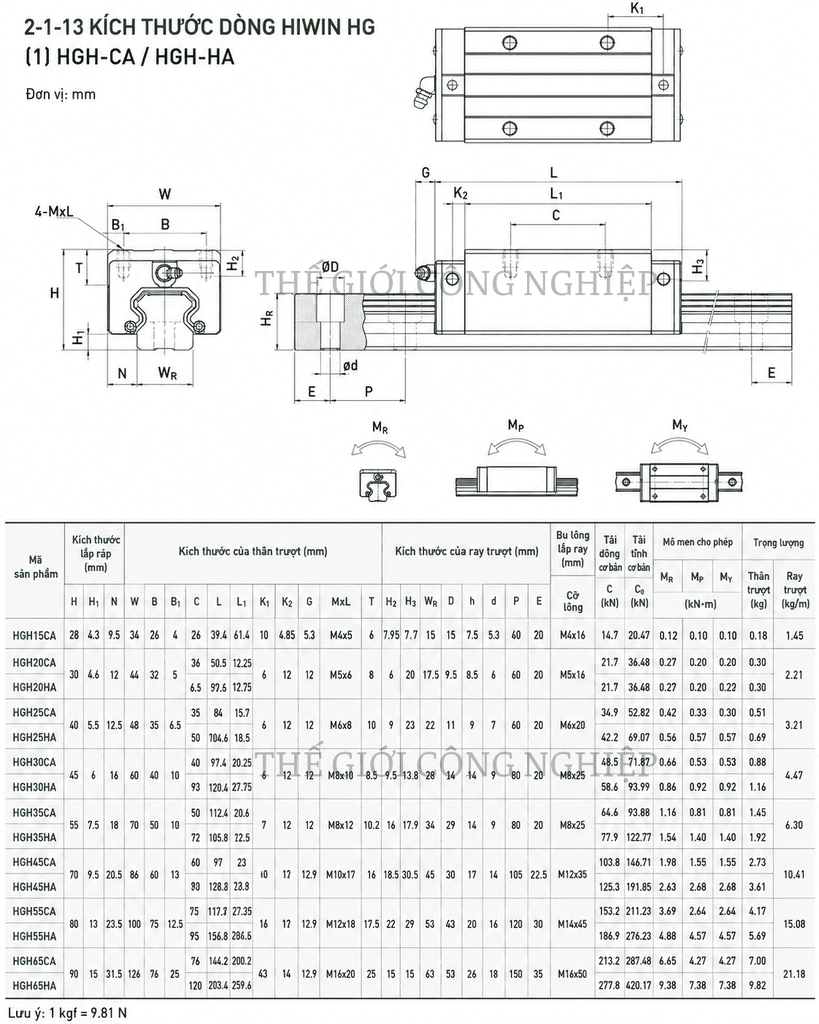

2. Bảng Thông Số Kỹ Thuật
| Hạng mục thông số | Giá trị kỹ thuật |
|---|---|
| Thương hiệu | HIWIN |
| Model sản phẩm | HGH15CA |
| Dòng sản phẩm (Series) | HG Series (Square High Assembly) |
| Cấp tải trọng | Heavy Load (Tải trọng nặng tiêu chuẩn) |
| Chiều cao lắp ráp tổng (H) | 28 mm |
| Chiều rộng block (W) | 34 mm |
| Chiều dài tổng block (L) | 61,4 mm |
| Chiều dài thân block (L1) | 39,4 mm |
| Khoảng hở gầm con trượt (H1) | 4,3 mm |
| Khoảng cách lỗ bắt ốc (B x C) | 26 x 26 mm |
| Quy cách lỗ ren con trượt (M x l) | M4 x 5 mm |
| Tải trọng động danh định (C) | 14,7 kN |
| Tải trọng tĩnh danh định (C0) | 23,47 kN |
| Momen tĩnh MR (Roll) | 0,12 kN-m |
| Momen tĩnh MP (Pitch) | 0,10 kN-m |
| Momen tĩnh MY (Yaw) | 0,10 kN-m |
| Khối lượng block con trượt | 0,18 kg |

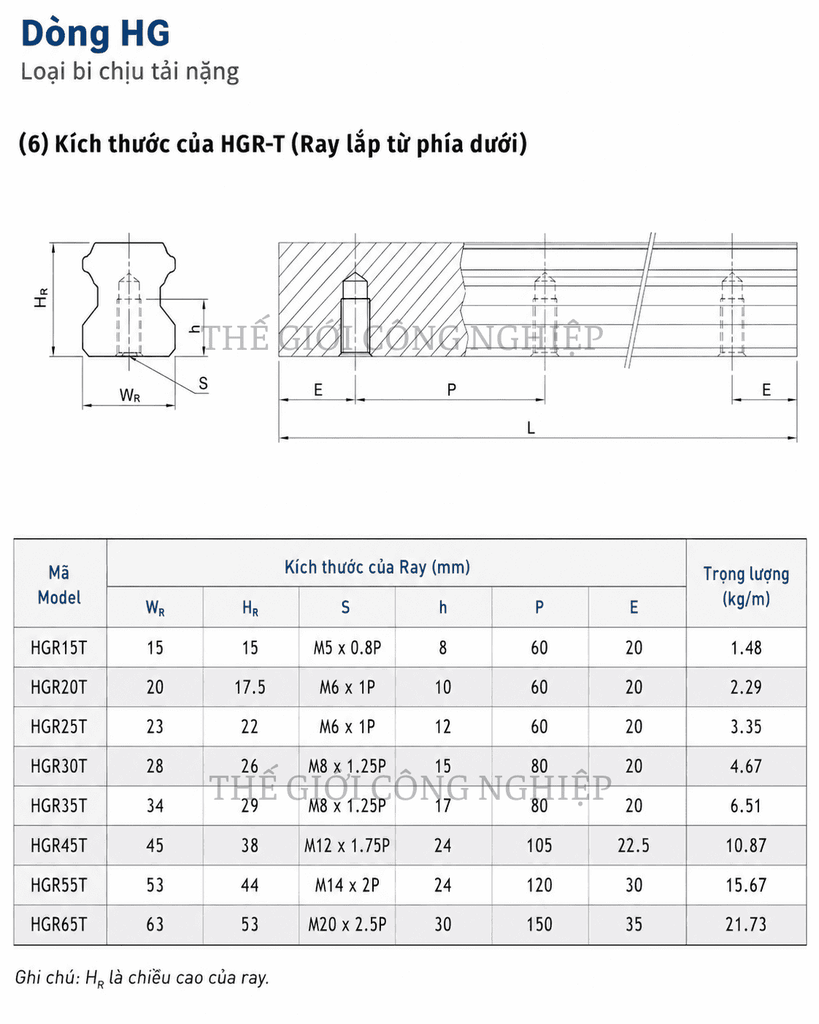

| Mã thanh ray tương thích | HGR15 |
| Chiều rộng thanh ray (WR) | 15 mm |
| Chiều cao thanh ray (HR) | 15 mm |
| Bước lỗ thanh ray (P) | 60 mm |
| Ốc bắt ray tương thích | M4 x 16 mm |
3. Cấu Tạo
Block con trượt HIWIN HGH15CA được cấu tạo bởi 6 thành phần cơ khí cốt lõi được gia công chính xác:
- Thân Block thép hợp kim (L1 = 39,4 mm): Thân đúc thép hợp kim đúc nguyên khối qua nhiệt luyện đạt độ cứng cao, gia công rãnh bi dạng vòng cung tròn (Circular Arc Groove) chính xác micromet.
- Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Hệ thống bi thép chịu lực tuần hoàn kín qua đầu chuyển hướng nhựa tổng hợp chịu mòn (End Cap), giúp con trượt di chuyển nhẹ nhàng, ma sát cực thấp.
- Bố trí góc tiếp xúc 45° (DF Layout): 4 dãy bi bố trí góc tiếp xúc 45° mang lại khả năng chịu tải cân bằng 4 hướng và tự điều chỉnh góc lệch gá đặt.
- Hệ thống phớt làm kín kép (Dual-Lip Sealing): Phớt chắn bụi đầu (End Seal) kết hợp phớt dưới (Bottom Seal) ngăn chặn hiệu quả bụi bẩn, phôi gỗ và dung dịch cắt gọt xâm nhập rãnh bi.
- Khung định hình bi (Ball Retainer): Thanh giữ bi thông minh giữ cố định các viên bi thép không bị rơi vãi ra ngoài khi tháo block khỏi thanh ray HGR15.
- Hệ thống bôi trơn tập trung: Trang bị vú mỡ bôi trơn chuyên dụng M4x0.7P ở đầu block, phân phối mỡ bôi trơn đều đến cả 4 rãnh bi.
4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGH15CA
Cấu trúc mã kỹ thuật HIWIN HGH15CA thể hiện đầy đủ đặc tính sản phẩm:
- HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
- H: Kiểu block vuông, lắp ráp cao (High Assembly Square Type).
- G: Kiểu bắt ốc từ trên xuống (Top Mounting).
- 15: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 15 mm, size 15).
- C: Cấp tải trọng nặng tiêu chuẩn (Heavy Load / Block tiêu chuẩn).
- A: Kiểu bắt ốc lỗ ren trực tiếp từ phía trên block.
5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế
Ưu điểm cơ khí nổi bật:
- Thiết kế vuông nhỏ gọn: Kích thước H28 x W34 mm giúp tiết kiệm tối đa không gian gá ráp trong các cụm máy truyền động tự động hóa vừa và nhỏ.
- Tải trọng vượt trội so với kích thước: Tải trọng động danh định C = 14,7 kN và tĩnh C0 = 23,47 kN đáp ứng tuyệt vời lực cắt chu kỳ và lực nâng hạ.
- Chuyển động êm ái, độ bền cao: Ma sát thấp, tiếng ồn nhỏ khi vận hành ở tốc độ 13 - 15 m/phút, tuổi thọ định mức môi trường bôi trơn tốt lên tới 80.000 giờ.
Ứng dụng công nghiệp phổ biến:
- Máy phay CNC mini, máy khắc gỗ vi tính, máy cắt Laser/Plasma cỡ nhỏ.
- Thiết bị tự động hóa đóng gói, băng tải công nghiệp, robot gắp sản phẩm 3 trục.
- Thiết bị kiểm tra quang học, máy đo đạc chính xác, ngành sản xuất linh kiện điện tử.
6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật
- Loại mỡ bôi trơn: Bơm mỡ bôi trơn chuyên dụng gốc Lithium qua vú mỡ M4x0.7P (lượng mỡ nạp đầy block xấp xỉ 1 cm³).
- Định kỳ bảo trì: Bơm bổ sung mỡ bôi trơn định kỳ sau mỗi 100 km - 500 km vận hành tùy môi trường làm việc.
- Quy trình lắp đặt chuẩn:
- Vệ sinh sạch bề mặt thanh ray HGR15 và mặt tựa cơ khí trước khi trượt con trượt vào.
- Lắp thẳng trực tiếp block từ đầu thanh ray; tuyệt đối không tháo khung nhựa giữ bi khi chưa đưa con trượt vào ray để tránh rơi bi.
- Xiết ốc M4x16mm bắt ray theo đúng lực siết tiêu chuẩn (392 N-cm cho đế sắt).
Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)
Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin
7. Câu Hỏi Thường Gặp
Q1: Con trượt HIWIN HGH15CA khác gì so với HGW15CA?
Trả lời: HGH15CA là dòng block con trượt vuông mặt bích nhỏ không cánh (chiều rộng W = 34 mm, chiều cao H = 28 mm, bắt ốc M4 từ trên). Trong khi HGW15CA là dòng block mặt bích rộng có cánh (chiều rộng W = 47 mm, chiều cao H = 24 mm, bắt ốc M5 từ trên hoặc dưới).
Q2: Con trượt HGH15CA sử dụng thanh ray dẫn hướng nào?
Trả lời: HGH15CA sử dụng tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR15 (chiều rộng ray WR = 15 mm, chiều cao HR = 15 mm, bước lỗ P = 60 mm, dùng ốc bắt ray M4x16).
