Con Trượt HIWIN HGH45CA

Con trượt HIWIN HGH45CA thuộc dòng HG Series mặt bích nhỏ không cánh, tải trọng nặng tiêu chuẩn (Heavy Load), đạt tải trọng động danh định C = 103,8 kN và tải trọng tĩnh C0 = 146,71 kN. Kích thước tổng thể chuẩn xác: Chiều Cao H = 70 mm x Chiều Rộng W = 86 mm x Chiều Dài L = 139,4 mm.

1. Giới Thiệu

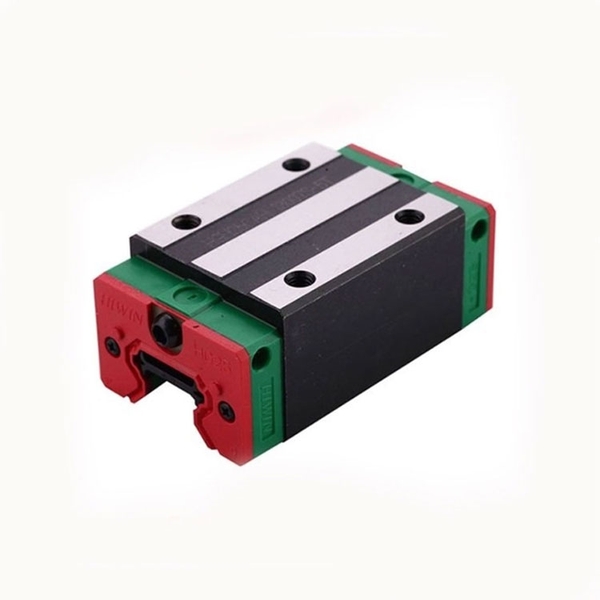

Con Trượt HIWIN HGH45CA là dòng block con trượt vuông tiêu chuẩn kích thước lớn thuộc HG Series do thương hiệu HIWIN (Đài Loan) sản xuất. Sản phẩm được thiết kế với 4 dãy bi thép tiếp xúc góc 45° (DF Circular Arc Groove Layout), mang lại khả năng chịu tải trọng cực lớn đồng đều theo cả 4 hướng (nén, nâng, ngang trái/phải) và khả năng tự căn chỉnh vị trí linh hoạt để triệt tiêu sai số gá đặt cơ khí.

Mã sản phẩm HGH45CA sở hữu mặt bích nhỏ không cánh (Square Type), thiết kế vuông cao cứng vững vượt trội, là giải pháp dẫn hướng tuyến tính hàng đầu trong các máy công cụ cơ khí nặng, trung tâm gia công phay CNC khổ lớn, máy cắt gọt kim loại, máy ép nhựa và thiết bị tự động hóa công nghiệp hạng nặng.

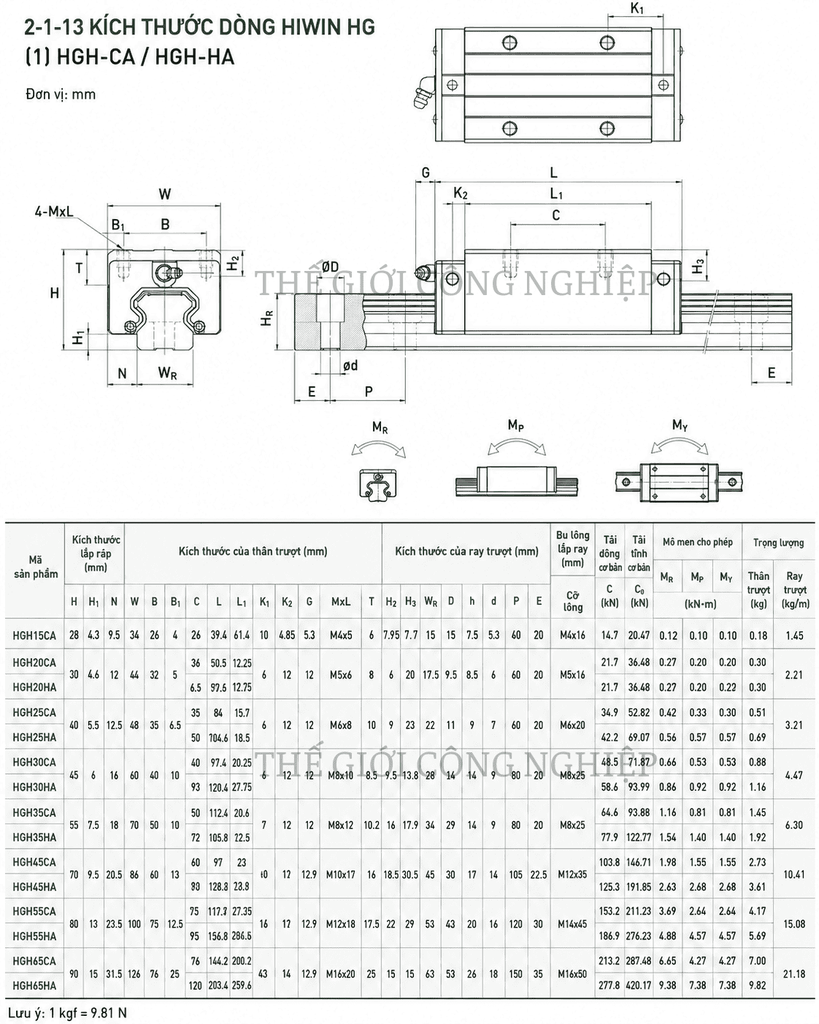

2. Bảng Thông Số Kỹ Thuật

Hạng mục thông số	Giá trị kỹ thuật
Thương hiệu	HIWIN
Model sản phẩm	HGH45CA
Dòng sản phẩm (Series)	HG Series (Square High Assembly)
Cấp tải trọng	Heavy Load (Tải trọng nặng tiêu chuẩn)
Chiều cao lắp ráp tổng (H)	70 mm
Chiều rộng block (W)	86 mm
Chiều dài tổng block (L)	139,4 mm
Chiều dài thân block (L1)	97 mm
Khoảng hở gầm con trượt (H1)	9,5 mm
Khoảng cách lỗ bắt ốc (B x C)	60 x 60 mm
Quy cách lỗ ren con trượt (M x l)	M10 x 17 mm
Tải trọng động danh định (C)	103,8 kN
Tải trọng tĩnh danh định (C0)	146,71 kN
Momen tĩnh MR (Roll)	1,98 kN-m
Momen tĩnh MP (Pitch)	1,55 kN-m
Momen tĩnh MY (Yaw)	1,55 kN-m
Khối lượng block con trượt	2,73 kg
Mã thanh ray tương thích	HGR45

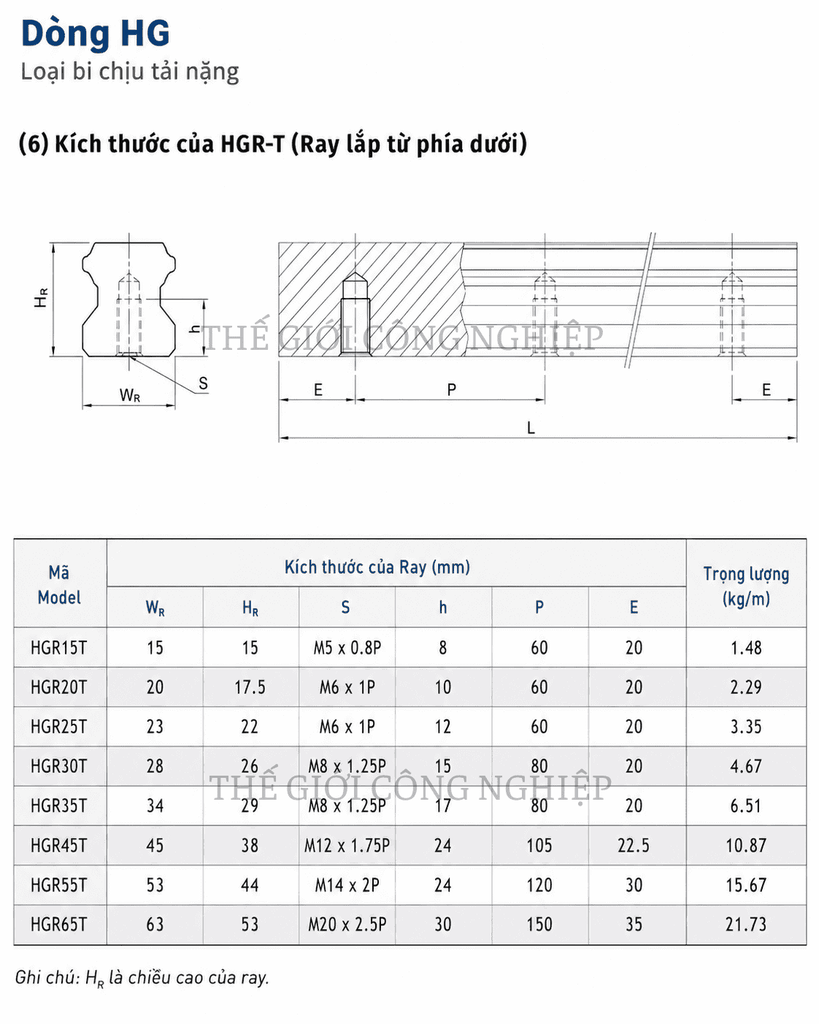

Chiều rộng thanh ray (WR)	45 mm
Chiều cao thanh ray (HR)	38 mm
Bước lỗ thanh ray (P)	105 mm
Ốc bắt ray tương thích	M12 x 35 mm

3. Cấu Tạo

Block con trượt HIWIN HGH45CA được cấu tạo từ 6 thành phần cơ khí cốt lõi gia công cơ khí chính xác:

Thân Block thép hợp kim (L1 = 97 mm): Thân đúc bằng thép hợp kim đúc nguyên khối qua nhiệt luyện độ cứng cao, bề mặt mài rãnh bi dạng vòng cung tròn (Circular Arc Groove) chuẩn xác micromet.
Mạch tuần hoàn bi 4 dãy (4-Row Recirculating System): Các viên bi thép chịu lực cỡ lớn di chuyển liên tục kín qua đầu chuyển hướng nhựa tổng hợp chịu mòn (End Cap), đảm bảo vận hành mượt mà, ma sát cực thấp.
Bố trí góc tiếp xúc 45° (DF Layout): 4 dãy bi bố trí góc tiếp xúc 45° giúp cân bằng khả năng chịu tải 4 hướng và tự động bù đắp lệch góc gá đặt.
Hệ thống phớt làm kín kép (Dual-Lip Sealing): Phớt chặn bụi đầu (End Seal) và phớt dưới (Bottom Seal) ngăn chặn triệt để mạt sắt, bụi kim loại, phôi cắt và dung dịch bôi trơn xâm nhập vào rãnh bi.
Khung định hình bi (Ball Retainer): Giữ chặt các viên bi thép cố định trong rãnh khi tháo rời block khỏi thanh ray HGR45, tránh rơi vãi bi trong quá trình vận chuyển và tháo lắp.
Hệ thống bôi trơn tập trung: Đầu block trang bị vú mỡ M10x1P kết hợp rãnh dẫn mỡ nội bộ, phân phối đều mỡ bôi trơn trực tiếp tới toàn bộ 4 rãnh bi.

4. Giải Thích Ý Nghĩa Ký Hiệu Mã Sản Phẩm HGH45CA

Cấu trúc mã kỹ thuật HIWIN HGH45CA thể hiện đầy đủ các đặc tính cơ khí:

HG: Dòng con trượt dẫn hướng tuyến tính tải trọng cao, tự căn chỉnh (Linear Guideway HG Series).
H: Kiểu block vuông, lắp ráp cao (High Assembly Square Type).
G: Kiểu bắt ốc từ trên xuống (Top Mounting).
45: Kích thước danh định của thanh ray tương thích (Chiều rộng ray 45 mm, size 45).
C: Cấp tải trọng nặng tiêu chuẩn (Heavy Load / Block tiêu chuẩn).
A: Kiểu bắt ốc lỗ ren trực tiếp từ phía trên block.

5. Ưu Điểm Cơ Khí & Ứng Dụng Thực Tế

Ưu điểm cơ khí nổi bật:

Kết cấu cứng vững chịu tải siêu lớn: Kích thước H70 x W86 mm với thân block dày dặn cho phép chịu tải trọng động C = 103,8 kN và tĩnh C0 = 146,71 kN.
Khả năng chịu mô men uốn xoắn cực tốt: Mô men tĩnh MR = 1,98 kN-m, MP = MY = 1,55 kN-m đảm bảo hệ thống không bị biến dạng khi hoạt động dưới tải trọng gia công nặng.
Vận hành êm ái, tuổi thọ dài lâu: Ma sát chuyển động thấp, độ rơ sát bằng 0, độ bền môi trường làm việc tiêu chuẩn đạt tới 80.000 giờ.

Ứng dụng công nghiệp:

Máy phay giường CNC, trung tâm gia công kim loại khổ lớn, máy tiện CNC hạng nặng.
Máy chấn tôn, máy đột dập công nghiệp, máy cắt Laser Plasma công suất lớn.
Băng tải tải trọng nặng, dây chuyền sản xuất tự động hóa nặng, máy chốt gỗ công nghiệp.

6. Hướng Dẫn Bôi Trơn & Lắp Đặt Đúng Kỹ Thuật

Loại mỡ bôi trơn: Bơm mỡ bôi trơn gốc Lithium qua vú mỡ M10x1P (lượng mỡ nạp đầy block xấp xỉ 4,5 cm³).
Định kỳ bảo trì: Bơm bổ sung mỡ bôi trơn định kỳ sau mỗi 100 km - 500 km vận hành tùy môi trường làm việc.
Quy trình lắp đặt chuẩn:
- Vệ sinh sạch bề mặt thanh ray HGR45 và mặt tựa cơ khí trước khi trượt con trượt vào.
- Lắp thẳng trực tiếp block từ đầu thanh ray; tuyệt đối không tháo khung nhựa giữ bi khi chưa đưa con trượt vào ray để tránh rơi bi.
- Xiết ốc M12x35mm bắt ray theo đúng lực siết tiêu chuẩn (4.310 N-cm cho đế sắt).

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

7. Câu Hỏi Thường Gặp

Q1: Con trượt HIWIN HGH45CA khác gì so với HGW45CA?

Trả lời: HGH45CA là dòng block con trượt vuông mặt bích nhỏ không cánh (chiều rộng W = 86 mm, chiều cao H = 70 mm, bắt ốc M10 từ trên). Trong khi HGW45CA là dòng block mặt bích rộng có cánh (chiều rộng W = 120 mm, chiều cao H = 60 mm, bắt ốc M12 từ trên hoặc dưới).

Q2: Con trượt HGH45CA sử dụng thanh ray dẫn hướng nào?

Trả lời: HGH45CA sử dụng tương thích hoàn hảo với thanh ray trượt vuông HIWIN HGR45 (chiều rộng ray WR = 45 mm, chiều cao HR = 38 mm, bước lỗ P = 105 mm, dùng ốc bắt ray M12x35).
