Con Trượt HIWIN HGH30CA

Con trượt Hiwin HGH30CA được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng lớn. Có tuổi thọ cao, trong môi trường bôi trơn tốt tuổi thọ lên tới 80.000 giờ, Có tốc độ cao : Speed 13-15m/ph Chuyển động thẳng mượt, ma sát thấp, tiếng ồn nhỏ.

Con trượt hiwin hay còn được gọi con trượt vuông, là một phần của đường dẫn tuyến tính. Hệ thống gồm hai bộ phận lắp ráp lại với nhau: thanh trượt dài cùng con trượt.

HGH30CA là con trượt vuông có mặt bích nhỏ, không cánh, thường dùng nhất trong các loại con trượt vuông, Là con trượt chính hãng, có logo Hiwin trên bề mặt con trượt.

Có 9 series ray trượt cũng như con trượt hiwin khác nhau: con trượt HG, con trượt EG, con trượt CG, con trượt MG, con trượt RG, con trượt WE, con trượt QH, con trượt QE, con trượt QW. Mỗi loại con trượt được thiết kế với một tiêu chuẩn riêng biệt để phù hợp cho 1 dòng máy công nghiệp.

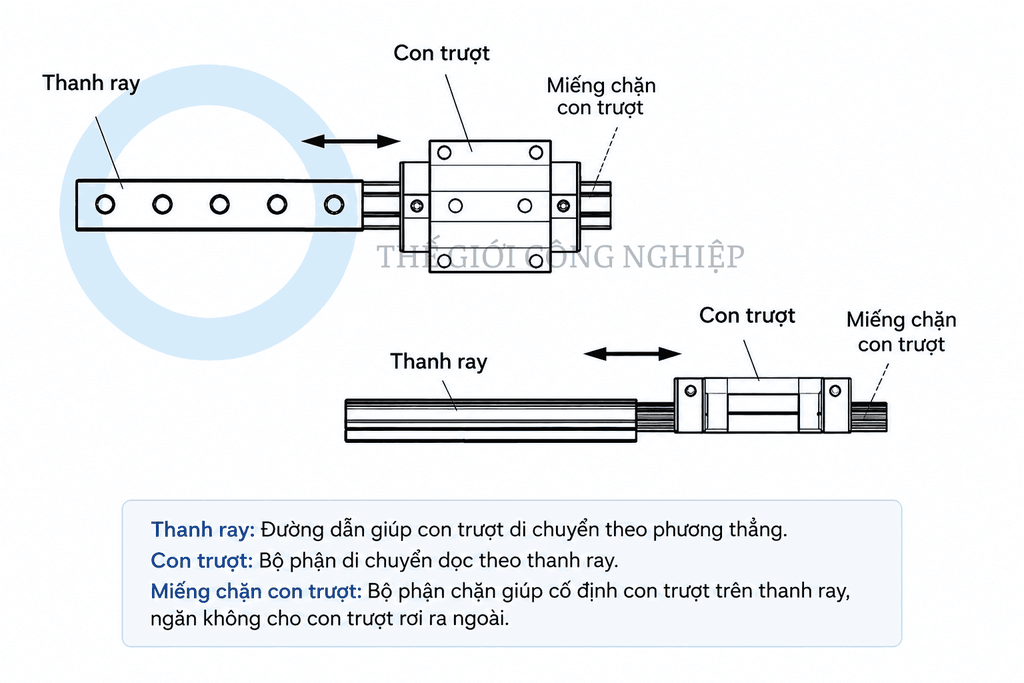

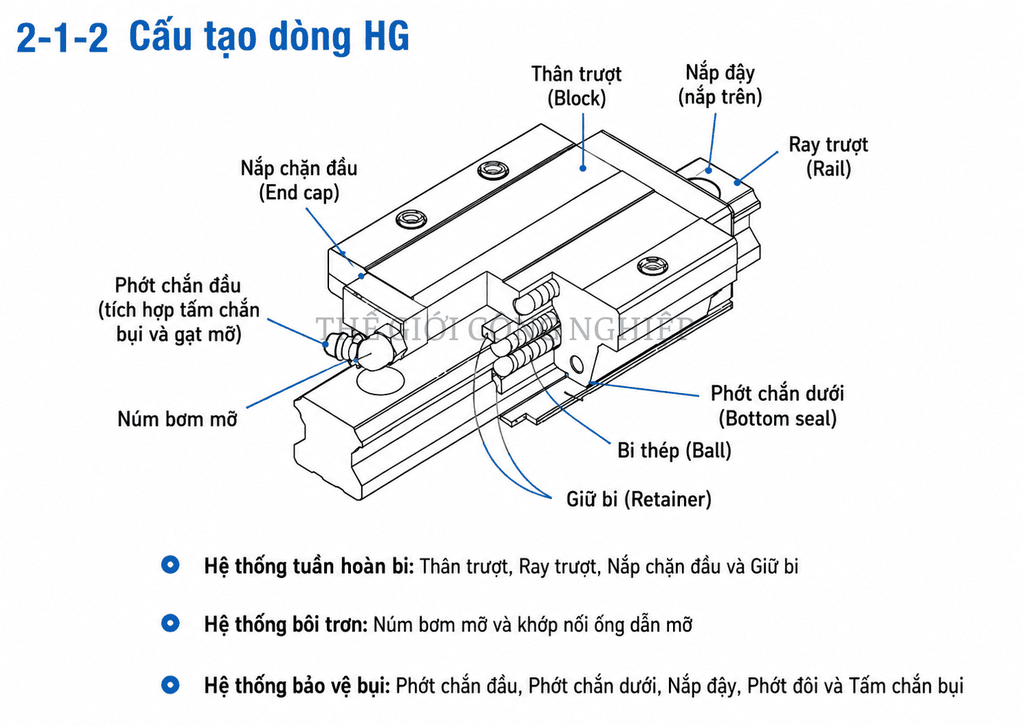

Cấu Trúc Của Con Trượt HIWIN HGH30CA

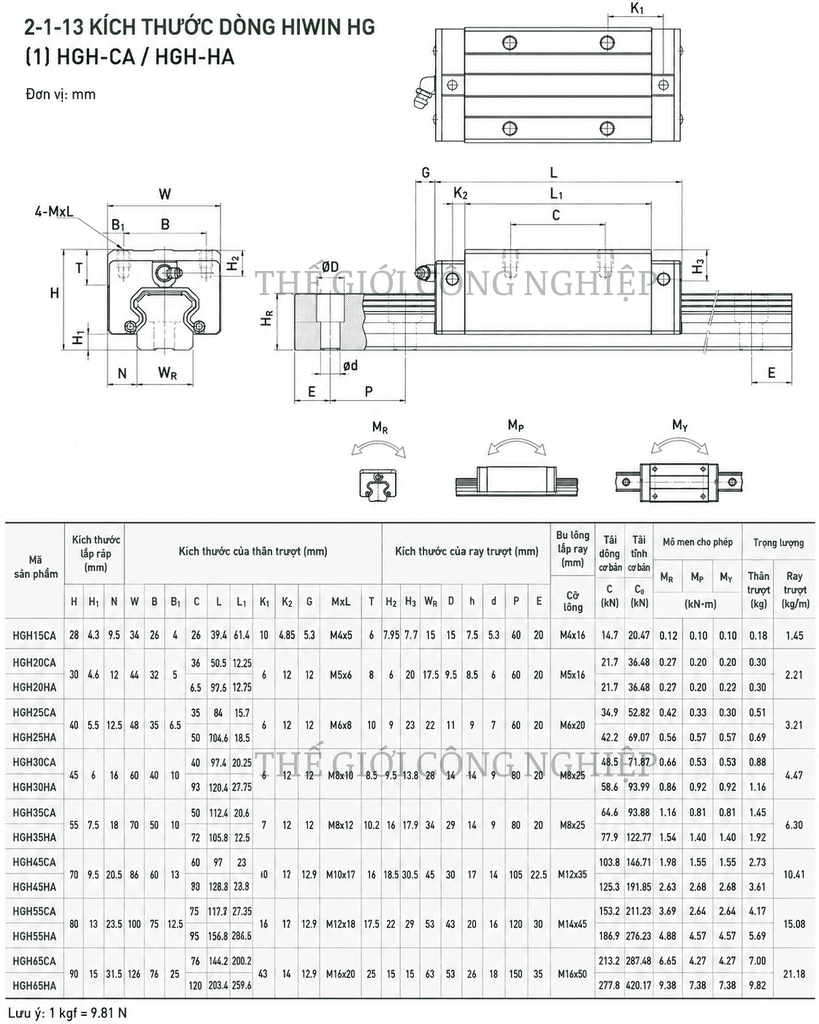

Thông Số Kích Thước Của Con Trượt  HIWIN HGH30CA

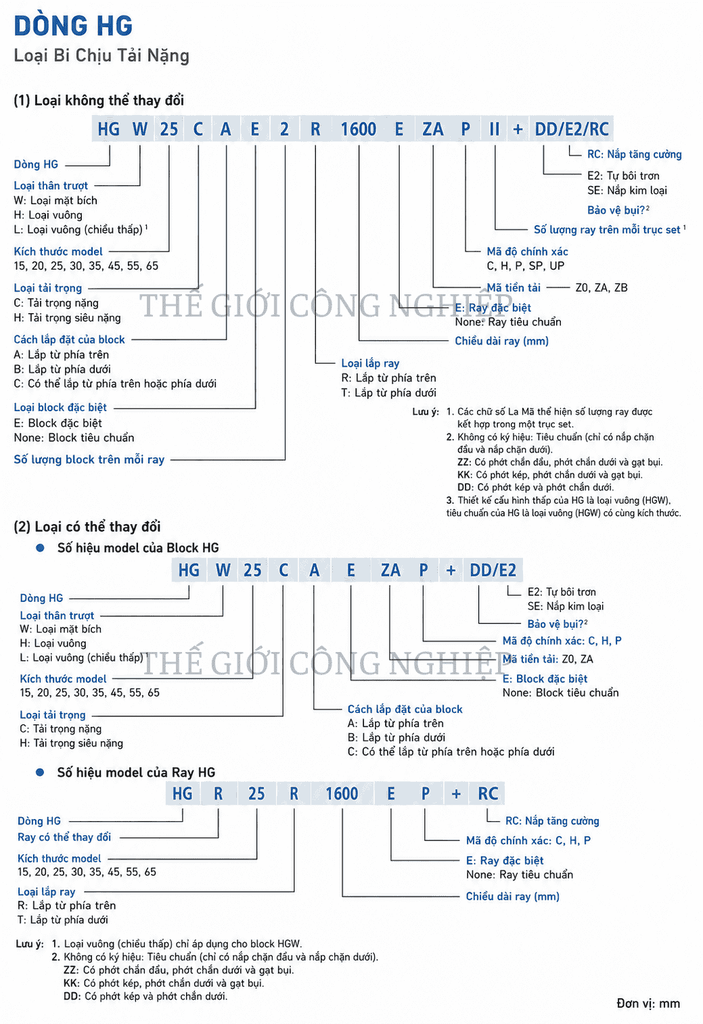

Giải Thích Các Thông Số Kí Hiệu Con Trượt  HIWIN HGH30CA

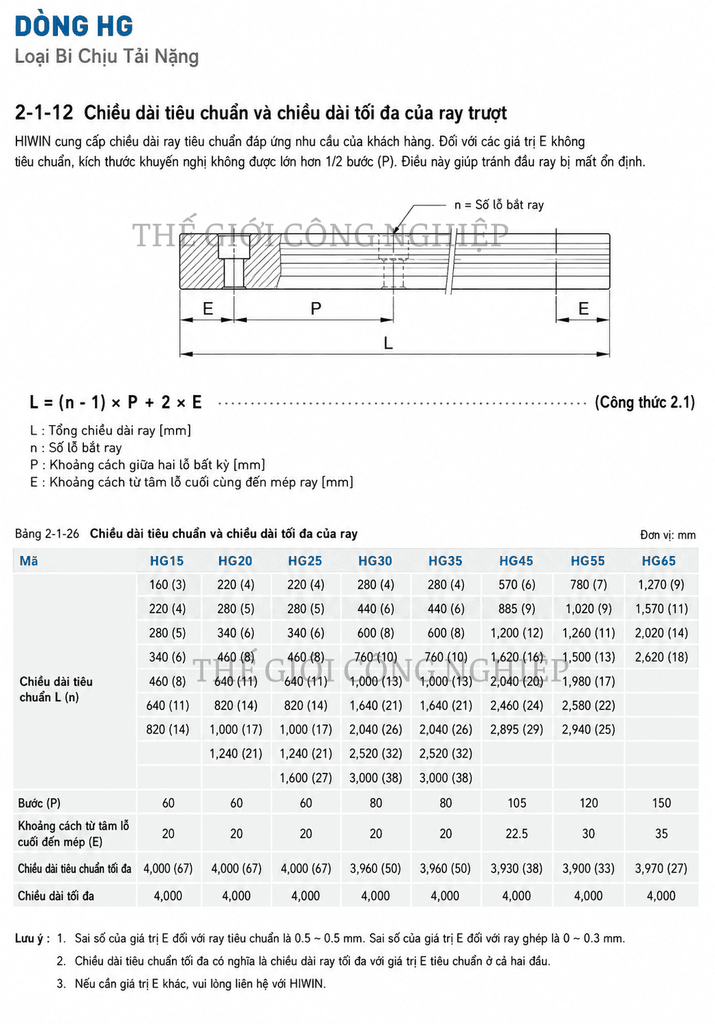

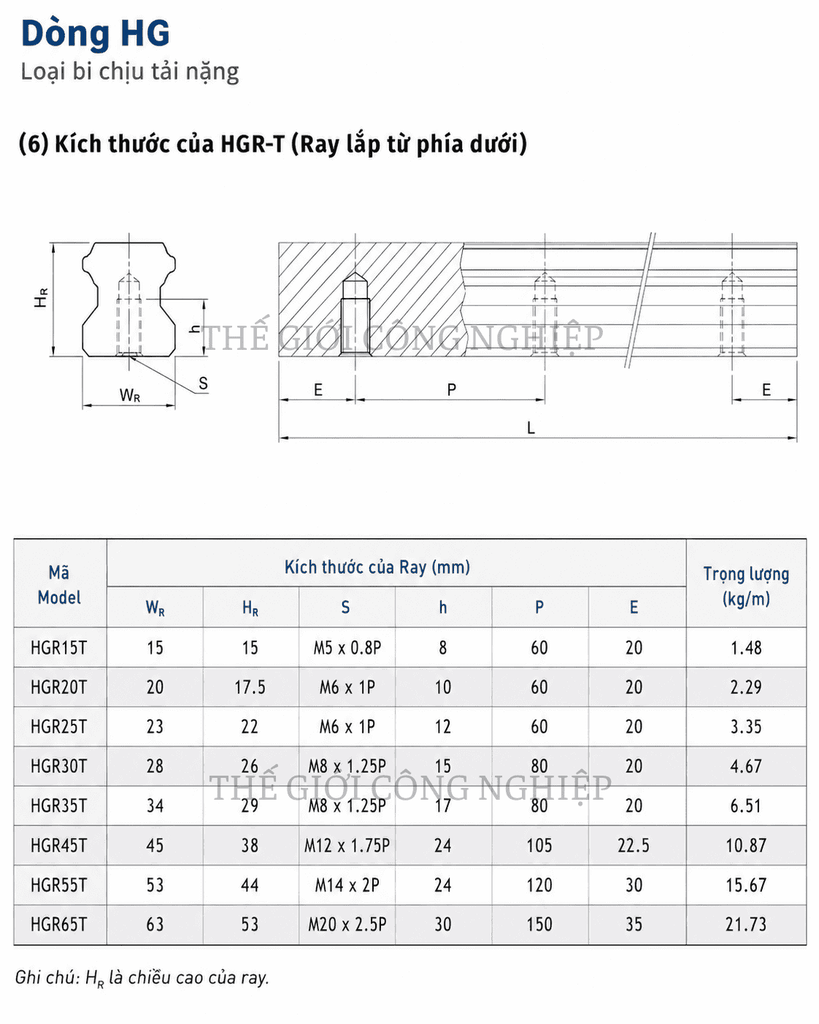

Thông Số Của Đường Ray Cho Con Trượt HIWIN HGH30CA

Đăc Điểm Con Trượt  HIWIN HGH30CA

Thanh trượt Hiwin, con trượt Hiwin HGH30CA được thiết kế có độ cứng cao và khả năng chịu tải cao, có khả năng load tải trọng theo bốn hướng (lên/ xuống/ phải/ trái) và khả năng tự điều chỉnh để giảm rung động do lỗi gá đặt. Ngoài ra thanh trượt Hiwin, con trượt Hiwin HGH còn có ưu điểm:

Có tuổi thọ cao, Có tốc độ cao

Có độ chính xác cao, Chuyển động thẳng mượt, ma sát thấp, tiếng ồn thấp

Dễ dàng lắp đặt và tháo dỡ mà vẫn có thể sử dụng lần sau

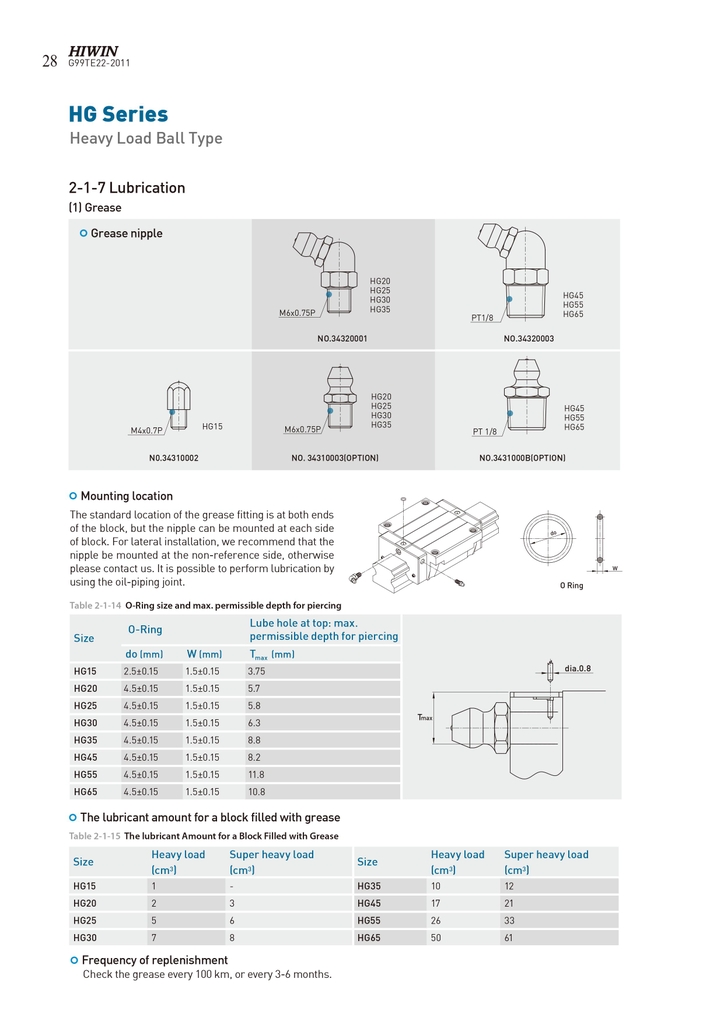

Có thể dễ dàng bơm dầu vào con trượt để đảm bảo hệ thống con trượt thanh trượt hoạt động mượt mà, dài lâu. Việc bơm dầu vào hệ thống cơ khí của máy rất quan trọng. Mỗi con trượt Hiwin có một vú bơm dầu kèm theo và có thể bơm dầu vào hệ thống cơ khí thông qua vú bơm dầu lắp trên con trượt.

Cách lắp con trượt Hiwin vào thanh trượt Hiwin đúng: Lắp thẳng con trượt vào thanh trượt (quý khách lưu ý con trượt Hiwin chỉ lắp được với thanh trượt Hiwin, không lắp được vào các thanh trượt hãng khác)

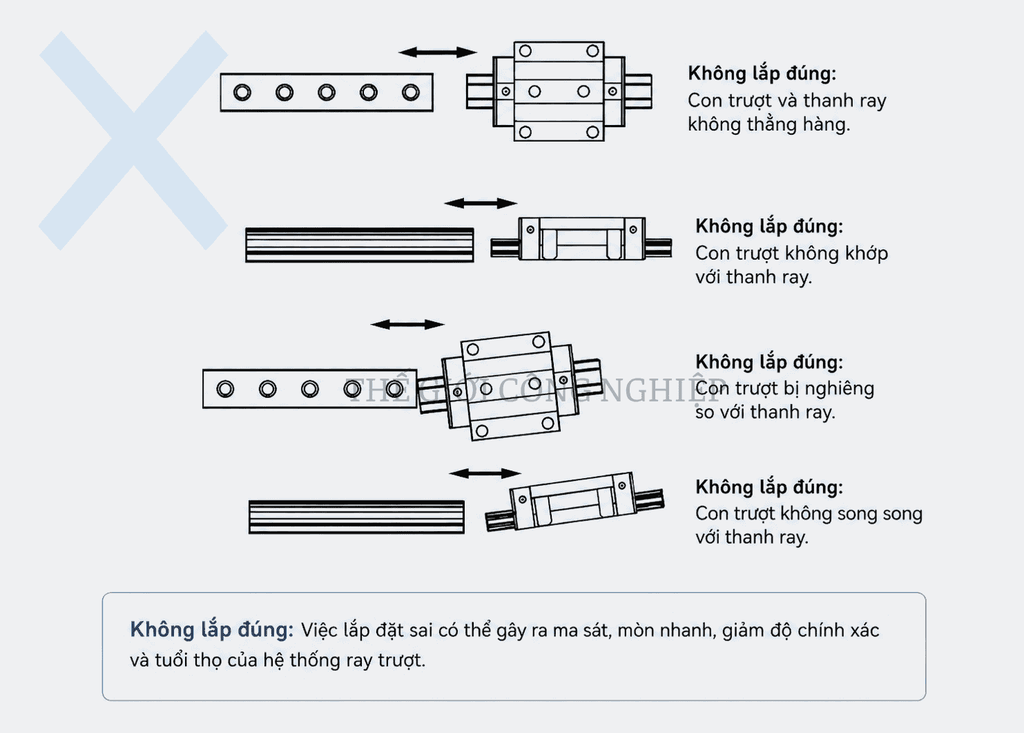

Cách lắp con trượt Hiwin vào thanh trượt Hiwin sai: lắp nghiêng con trượt Hiwin

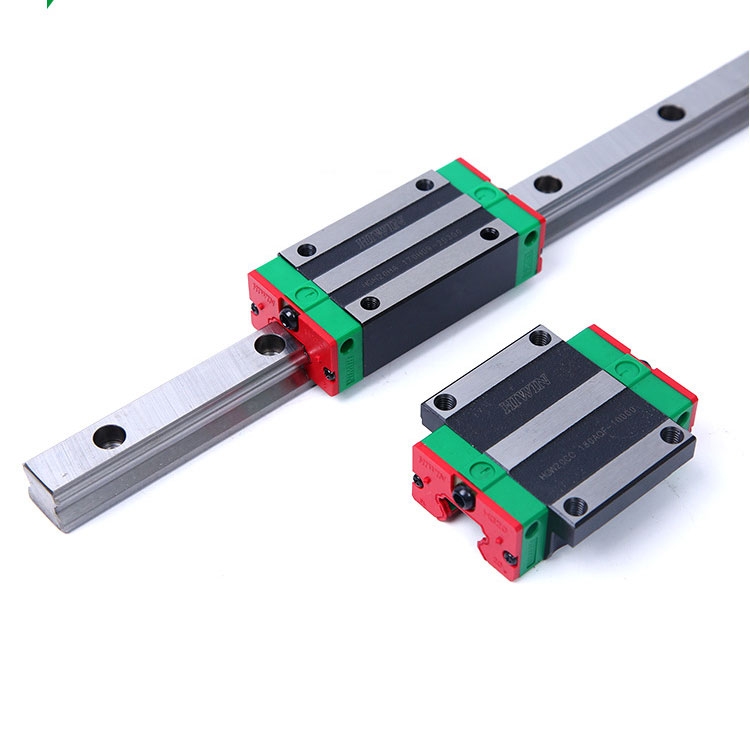

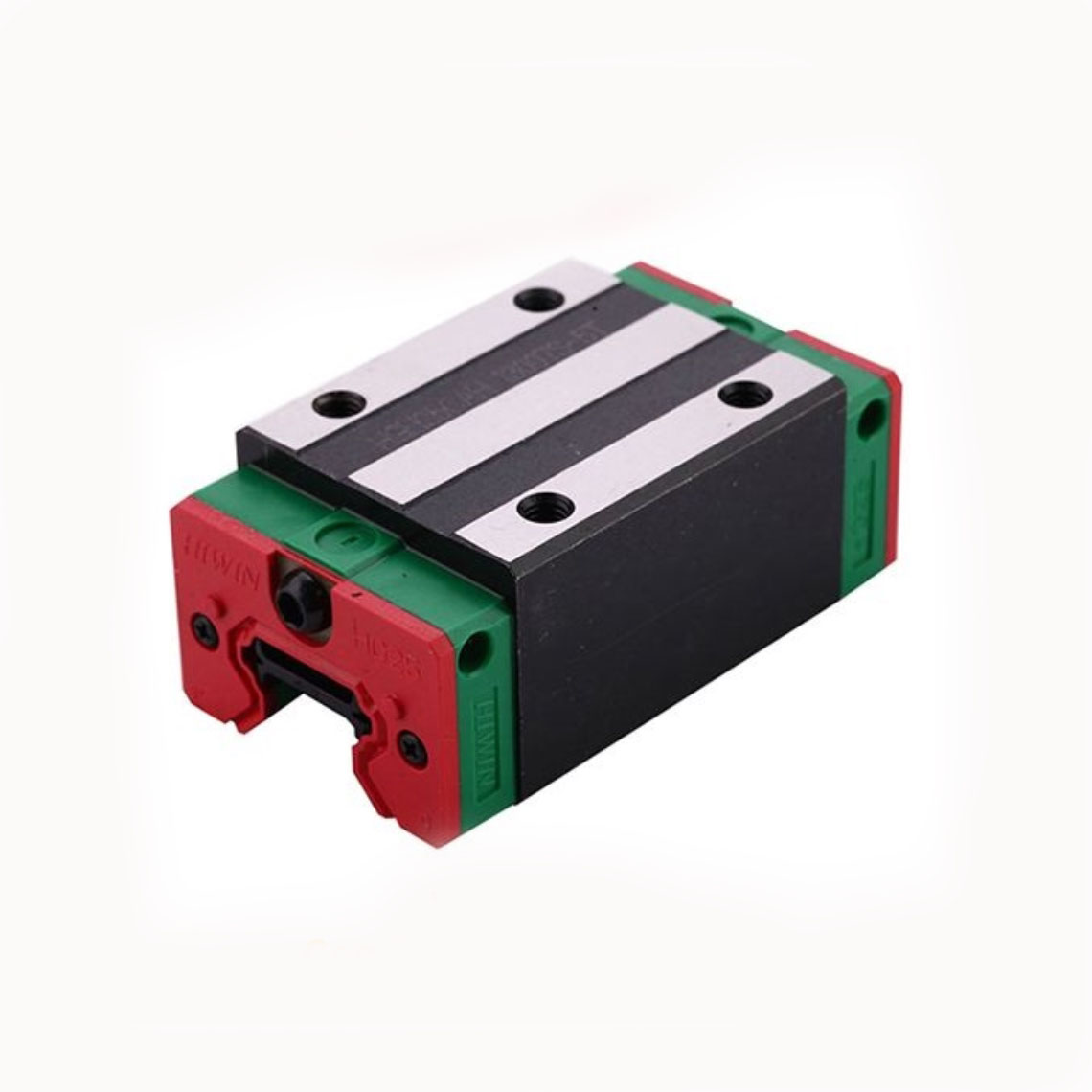

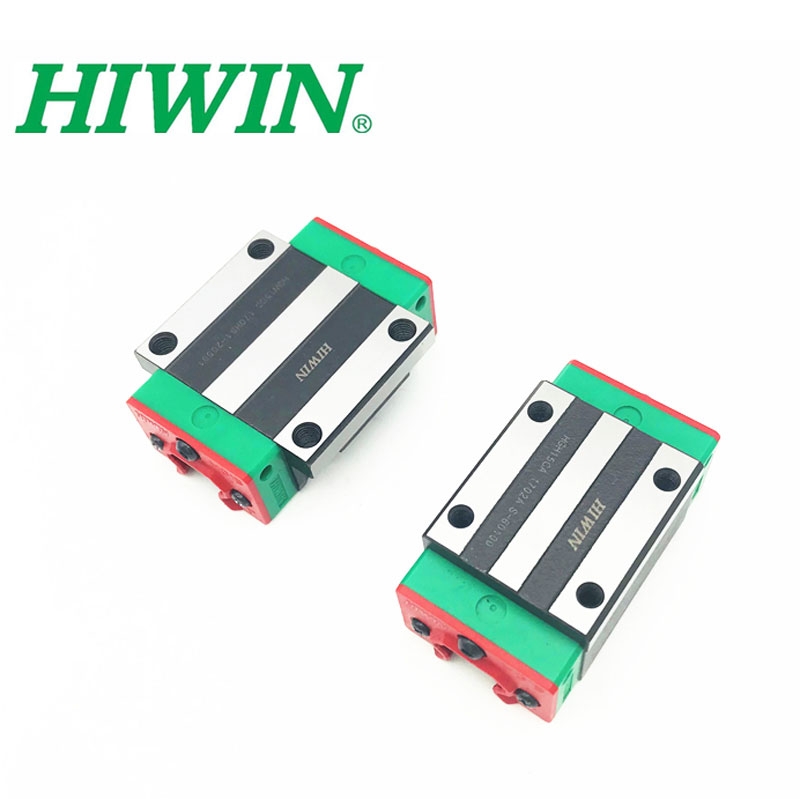

Một Số Hình Ảnh Con Trượt HIWIN HGH30CA

Công dụng của Con Trượt HIWIN HGH30CA

• Dẫn hướng chuyển động tuyến tính với độ chính xác cao, giúp máy móc vận hành ổn định, giảm sai số và nâng cao chất lượng gia công trong các ứng dụng cơ khí chính xác.
• Thiết kế bốn dãy bi tiếp xúc góc 45° giúp phân bố tải trọng đồng đều theo bốn hướng, mang lại độ cứng vững cao và khả năng chịu tải vượt trội.
• Hệ số ma sát thấp giúp chuyển động mượt mà, giảm rung động và tiếng ồn, đồng thời hạn chế hao mòn giữa con trượt và ray dẫn hướng, kéo dài tuổi thọ thiết bị.
• Khả năng tự căn chỉnh giúp bù đắp các sai lệch nhỏ trong quá trình lắp đặt, đảm bảo hệ thống hoạt động ổn định và duy trì độ chính xác trong thời gian dài.
• Thích hợp vận hành ở tốc độ cao và làm việc liên tục trong môi trường công nghiệp, đáp ứng yêu cầu về độ bền và hiệu suất của các dây chuyền sản xuất hiện đại.
• Tương thích với ray dẫn hướng HGR30, được ứng dụng rộng rãi trong máy CNC, trung tâm gia công, máy cắt laser, máy mài, robot công nghiệp, máy ép nhựa, thiết bị tự động hóa và hệ thống truyền động tuyến tính.

Cam kết sản phẩm

• Cam kết cung cấp Con Trượt HIWIN HGH30CA đúng model, đúng kích thước và đầy đủ thông số kỹ thuật theo tiêu chuẩn của nhà sản xuất.
• Sản phẩm được kiểm tra chất lượng trước khi giao hàng, đảm bảo chuyển động êm ái, độ chính xác cao và sẵn sàng lắp đặt.
• Đảm bảo chất lượng ổn định, khả năng chịu tải tốt và tuổi thọ cao, đáp ứng yêu cầu của các hệ thống cơ khí và tự động hóa.
• Hỗ trợ tư vấn lựa chọn ray dẫn hướng HGR30, con trượt và phụ kiện phù hợp với tải trọng, tốc độ và điều kiện vận hành thực tế.
• Đóng gói chắc chắn, giao hàng nhanh chóng trên toàn quốc, đảm bảo sản phẩm nguyên vẹn trong quá trình vận chuyển.
• Hỗ trợ kỹ thuật trước, trong và sau bán hàng; hướng dẫn lắp đặt, bảo dưỡng và áp dụng chính sách bảo hành theo quy định của nhà sản xuất hoặc nhà cung cấp.
